СЕАН-П газоанализатор индивидуальный взрывозащищенный многоканальный переносной
СЕАН-П — переносной взрывозащищённый многокомпонентный газоанализатор для индивидуального контроля опасных газов. Прибор обеспечивает надёжную сигнализацию и может работать как автономно, так и в составе радиосети безопасности.
Газоанализатор портативный СЕАН-П предназначен для индивидуального контроля содержания вредных и взрывоопасных веществ в воздухе рабочей зоны на промышленных объектах с повышенными требованиями к безопасности. Прибор относится к категории индивидуальных средств газового контроля и применяется персоналом при выполнении регламентных и аварийно-восстановительных работ в потенциально опасных зонах.
Многокомпонентный газоанализатор СЕАН-П поддерживает одновременное измерение нескольких газов за счёт применения различных типов детекторов: электрохимического, термокаталитического и инфракрасного. Такая архитектура позволяет формировать гибкие конфигурации под конкретные технологические задачи. Электрохимические датчики обеспечивают высокую чувствительность к токсичным газам, включая аммиак, хлор, оксид углерода, диоксид азота, сероводород и кислород. Термокаталитические и инфракрасные датчики применяются для контроля метана и углеводородов, а инфракрасный канал дополнительно используется для измерения концентрации диоксида углерода.
Индивидуальный газоанализатор реализует двухпороговую систему сигнализации с визуальным, звуковым и вибрационным оповещением. При превышении установленных значений концентрации прибор немедленно информирует пользователя о возникновении опасной ситуации. В исполнениях с радиоканалом и датчиком движения дополнительно реализована функция сигнализации неподвижности и кнопка тревоги, что повышает уровень персональной защиты работников.
Переносной взрывозащищённый газоанализатор СЕАН-П может использоваться как автономно, так и в составе радиосети. Газоанализаторы, оснащённые радиоканалом, объединяются в систему с распределением ролей «Бригадир» и «Исполнители». Передача данных осуществляется по собственному протоколу обмена в диапазоне частот 433,1–434,7 МГц. Сеть позволяет централизованно контролировать срабатывание сигнализации, события неподвижности и тревожные сигналы от нескольких приборов одновременно.
Конструкция корпуса соответствует степени защиты IP67, что гарантирует надёжную работу в условиях пыли, влаги и загрязнений. Диффузионный отбор пробы обеспечивает стабильность измерений при повседневной эксплуатации, а возможность подключения устройства принудительной подачи пробы расширяет область применения в труднодоступных местах и замкнутых пространствах. Газоанализатор рассчитан на эксплуатацию в температурном диапазоне от −30 до +45 °C при относительной влажности до 95 % без конденсации влаги.
Линейка включает исполнения СЕАН-П2, СЕАН-П3 и СЕАН-П4, что позволяет подобрать оптимальное решение по количеству контролируемых компонентов. СЕАН-П сочетает функции индивидуального газоанализатора, переносного многокомпонентного измерительного прибора и элемента радиосистемы коллективной безопасности.
Отличительные особенности газоанализатора СЕАН-П
- Многоканальное измерение концентраций токсичных и взрывоопасных газов.
- Поддержка электрохимических, термокаталитических и инфракрасных детекторов.
- Контроль аммиака, хлора, оксида углерода, диоксида азота, сероводорода, кислорода, метана, углеводородов и диоксида углерода.
- Двухпороговая световая, звуковая и вибрационная сигнализация.
- Функция сигнализации неподвижности и кнопка тревоги при наличии радиоканала.
- Объединение приборов в радиосеть с конфигурацией «Бригадир — Исполнители».
- Передача данных по собственному протоколу в диапазоне 433,1–434,7 МГц.
- Степень защиты корпуса IP67 для эксплуатации в тяжёлых промышленных условиях.
- Диффузионный отбор пробы с возможностью принудительной подачи.
- Рабочий температурный диапазон от −30 до +45 °C.
- Исполнения на два, три и четыре измерительных канала.
Сферы применения
- Нефтегазодобывающая и нефтегазоперерабатывающая промышленность.
- Химические и нефтехимические производства.
- Энергетические объекты и котельные установки.
- Очистные сооружения и канализационные системы.
- Металлургические и горнодобывающие предприятия.
- Проведение работ в замкнутых пространствах и резервуарах.
- Контроль атмосферы рабочей зоны при аварийно-спасательных работах.
- Промышленная безопасность и охрана труда.

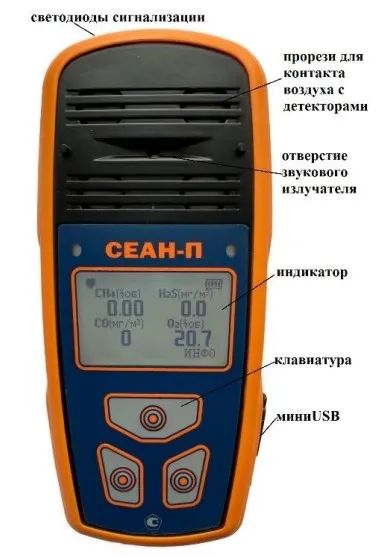

Внешний вид СЕАН-П
Модификации газоанализатора СЕАН-П
| Модель прибора | Количество измерительных каналов (сенсоров) | Примечание |
|---|---|---|
| СЕАН-П2 | 2 | - |
| СЕАН-П3 | 3 | Сенсоры устанавливаются в любой комбинации за исключением того, что общее число датчиков ИКД (инфракрасных) и ТКД (термокаталитических) не должно быть больше двух |
| СЕАН-П4 | 4 |
Измеряемые газы и диапазоны измерения
| Измеряемый газ | Диапазон, мг/м3 | Пределы основной допускаемой погрешности, % | ||
|---|---|---|---|---|
| показаний | измерений | приведённой | относительной | |
| Электрохимические детекторы | ||||
| CO |
0 - 400 (по умолчанию) 0 - 2000 (по заказу) |
0 - 20 20 - 200 |
± 20 - |
- ± 20 |
| NH3 | 0 - 100 |
0- 20 20 - 70 |
± 20 - |
- ± 20 |
| H2S | 0 - 60 |
0 - 3 3 - 30 |
± 20 - |
- ± 20 |
| SO2 | 0 - 50 |
0 - 10 10 - 25 |
± 20 - |
- ± 20 |
| Сl2 | 0 - 25 |
0 - 1 1 - 25 |
± 20 - |
- ± 20 |
| NO2 | 0 - 20 |
0 - 2 2 - 10 |
± 20 - |
- ± 20 |
| NO | 0 - 60 |
0 - 3 3 - 30 |
± 20 - |
- ± 20 |
| O2 | 0 - 30 % об. | 0 - 30 % об. | ± 3,5 | - |
| Инфракрасные детекторы | ||||
| СО2 | 0 - 5 % об. |
0 - 0,5 % об. 0,5 - 5 % |
± 20 - |
- ± 20 |
| Инфракрасные и термокаталитические детекторы | ||||
| CH4 |
0 - 4,4 % об. 0 - 100 % НКПР |
0 - 2,2 % об. 0 - 50 % НКПР |
± 10 | - |
| C3H8 |
0 - 1,70 % об. 0 - 100 % НКПР |
0 - 0,85 % об. 0 - 50 % НКПР |
± 10 | - |
| C4H10 |
0 - 1,4 % об. 0 - 100 % НКПР |
0 - 0,7 % об. 0- 50 % НКПР |
± 10 | - |
| C6H14 |
0 - 1,0 % об. 0 - 100 % НКПР |
0 - 0,50 % об. 0- 50 % НКПР |
± 10 | - |
| Сумма углеводородов (в пересчёте на метан или пропан, либо бутан, либо гексан) | 0 - 100 % НКПР | 0 - 50 % НКПР | ± 10 | - |
Пороги срабатывания сигнализации СЕАН-П
| Измеряемый компонент | Порог 1, мг/м3 | Порог 2, мг/м3 |
|---|---|---|
| СО | 20 | 100 |
|
NH3 |
20 | 60 |
|
H2S |
3; 10 | 10; 30 |
|
SO2 |
10 | 20 |
|
Cl2 |
1 | 5 |
|
NO2 |
2 | 10 |
| NO | 3 | 30 |
|
О2 |
19 % об. (на понижение) | 23 % об. (на превышение) |
|
CH4 |
0,44 % об. (10% НКПР) | 0,88 % об (20% НКПР) |
|
C3H8 |
0,17 % об. (10% НКПР) | 0,34 % об (20% НКПР) |
|
C4H10 |
0,14 % об. (10% НКПР) | 0,28 % об (20% НКПР) |
|
C6H14 |
0,1 % об. (10% НКПР) | 0,2 % об (20% НКПР) |
| Сумма углеводородов (в пересчёте на метан, пропан, бутан или гексан) | 10% НКПР | 20% НКПР |
|
СО2(0 - 3500 мг/м3) |
550 | 3000 |
|
СО2(0 - 5 % об.) |
0,5 % об. | 1,5 % об. |
Технические характеристики многоканального газоанализатора СЕАН-П
| Параметр | Значение |
|---|---|
| Госповерка | есть |
| Количество измеряемых компонентов (каналов) | от 1 до 5 |
| Тип сенсора: | |
| - ДВК метана, пропана, гексана и прочих углеводородов | термокаталитический (ТХД) или инфракрасный (оптика) (ИКД) |
| - диоксид углерода (углекислый газ) | инфракрасный (ИКД) |
| - аммиак, хлор, угарный газ, оксид азота, диоксид азота, сероводород, диоксид серы (сернистый ангидрид), кислород | электрохимический (ЭХД) |
| Отбор пробы |
Дифузионный. Принудительный отбор при использовании устройства принудительной подачи пробы ПРУС-2П (заказывается отдельно). |
| Номинальное значение единицы наименьшего разряда на дисплее газоанализатора составляет: | |
| - CO, СО2 (диапазон измерения 0-3500 мг/м3) | 1 мг/м3 |
| - NH3, H2S, SO2, NO2, NO, Cl2 | 0,1 мг/м3 |
| - О2 | 0,1 % об. |
| - СО2 (диапазон измерения 0-5 % об.) | 0,01 % об. |
| - СН4 (и ДВК прочих углеводородов) | 0,01 % об. (1% НКПР) |
| Пределы допускаемой дополнительной погрешности газоанализаторов при изменении температуры окружающей среды на каждые 10 оС от значения +20 °С в рабочем диапазоне температур, в долях от основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности при изменении относительной влажности окружающей среды на каждые 10 % относительно 60 %, в долях от основной погрешности в диапазоне относительной влажности от 30 до 95 % | 0,2 |
| Сигнализация газоанализатора | свето-, звуко-, вибросигнализация, 2 порога |
| Питание | от встроенного блока аккумуляторов напряжением 3,7 В |
| Связь с компьютером (ПК) | USB порт |
| Время непрерывной работы без подзарядки батареи: | |
| - с термокаталитическим или инфракрасным сенсором | не менее 10 ч |
| - с электрохимическим сенсором | не менее 100 ч |
| Продолжительность зарядки полностью разряженного блока аккумуляторов | 4 ч |
| Время срабатывания сигнализации: | |
| - с термокаталитическим или инфракрасным сенсором | не более 15 с |
| - с электрохимическим сенсором | не более 30 с |
| Маркировка взрывозащиты: | |
| - СЕАН-П только с электрохимическим сенсором | 1Ex ib IIB T4 Gb Х |
| - СЕАН-П с термокаталитическим или инфракрасным сенсором | 1Ex db ib IIB T4 Gb Х |
| Степень пылевлагозащиты | IP67 |
| Время восстановления газоанализатора после снятия перегрузки | не более 60 мин |
| Уровень звукового сигнала | не менее 85 дБ |
| Габаритные размеры газоанализатора | 160х70х50 мм |
| Масса газоанализатора | не более 0,3 кг |
| Время установления показаний газоанализатора: | |
| - для ТКД | не более 25 с |
| - для ЭХД H2S | не более 60 с |
| - для ЭХД СО | не более 30 с |
| - для ЭХД О2 | не более 20 с |
| - остальные газы | не более 120 с |
| Время выхода газоанализатора на режим | 1 мин |
| Средняя наработка на отказ | не менее 10 000 ч |
| Средний срок службы газоанализаторов (за исключением детекторов и аккумуляторов) | не менее 10 лет |
| Межповерочный интервал | 12 мес. |
| Гарантийный срок эксплуатации (с даты изготовления) | 24 мес. |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха | от -30°С до +45°С |
| - атмосферное давление | от 84 до 106,7 кПа (630-800 мм рт. ст) |
| - относительная влажность воздуха | от 30 до 95 % (без конденсации влаги) |
Комплект поставки
| Наименование | Обозначение | Количество |
|---|---|---|
|
Газоанализатор |
ЯРКГ.413410.003 |
1 |
|
Трубка соединительная |
ЯРКГ 6.453.004 |
1 |
|
Градуировочная (калибровочная) насадка |
ЯРКГ 7.375.007 |
1 |
|
Зарядное устройство |
|
1 |
|
Кабель для связи с компьютером |
|
1 |
|
CD с программным обеспечением |
|
1 |
|
Паспорт |
ЯРКГ.413410.003ПС |
1 |
|
Руководство по эксплуатации |
ЯРКГ.413410.003РЭ |
1 |
|
Методика поверки |
ЯРКГ.413410.003МП |
1 |
|
Упаковка |
|
1 |
Дополнительный комплект поставки
- устройство принудительной подачи пробы ПРУС-2П;
- пробоотборная трубка (до 30 метров);
- груз-фильтр.
