Виды газоанализаторов: стационарные, переносные и индивидуальные — сравнение и рекомендации

Введение

Контроль состава газовой среды на опасных производственных объектах остается одним из важнейших элементов промышленной безопасности и охраны труда. Утечки токсичных, горючих или удушающих газов могут привести к авариям, отравлениям персонала и значительному материальному ущербу.

Из многолетнего опыта работы с газоаналитическим оборудованием на предприятиях нефтехимии, газовой отрасли, металлургии и химической промышленности следует вывод: правильный выбор типа газоанализатора напрямую определяет уровень безопасности и экономическую эффективность производства.

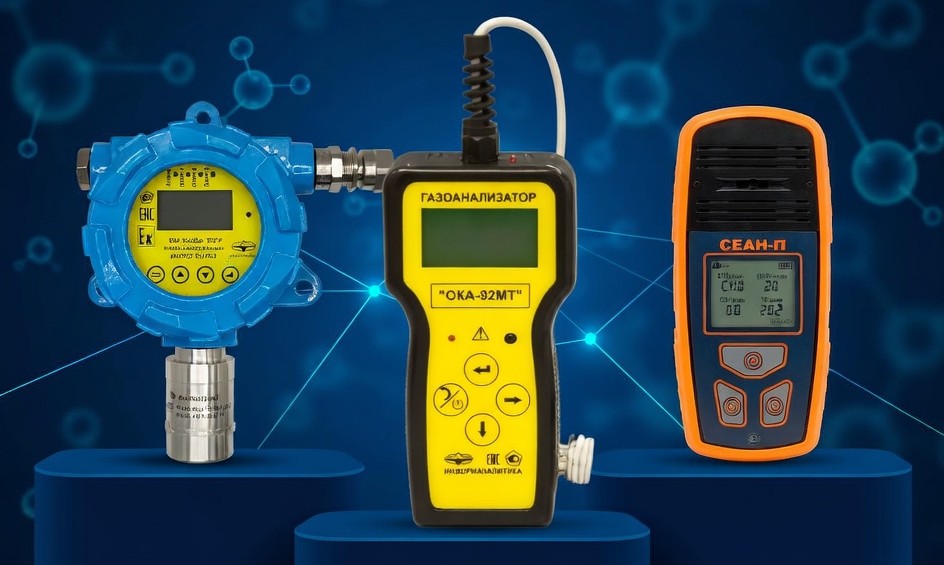

В статье подробно рассмотрены три основных вида газоанализаторов по способу применения:

• стационарные;
• переносные (портативные);
• индивидуальные (персональные).

Для каждого вида приведены назначение, конструктивные особенности, принципы работы, преимущества, недостатки и реальные примеры из практики. Выполнено детальное сравнение. Даны практические рекомендации по выбору в зависимости от условий эксплуатации. Указаны ключевые нормативные документы.

Купить газоанализатор Лидер 01 — отличное решение для предприятий, где требуется постоянный мониторинг уровня кислорода в рабочих зонах.

1. Классификация газоанализаторов по способу применения

1.1. Стационарные газоанализаторы

1.1.1. Назначение и области применения

Стационарные газоанализаторы предназначены для непрерывного автоматического мониторинга газовой среды в фиксированных точках. Они устанавливаются на постоянной основе и интегрируются в системы АСУ ТП и оповещения.

Основные объекты применения:

• взрывоопасные зоны нефтеперерабатывающих и газоперерабатывающих заводов;
• компрессорные станции и газораспределительные пункты;
• котельные и печные агрегаты металлургических и энергетических предприятий;
• склады хранения опасных химических веществ;
• технологические линии химических производств.

1.1.2. Конструктивные особенности

Приборы имеют блочную конструкцию: датчики, блок обработки сигнала, блок питания и индикации. Исполняются во взрывозащищенном корпусе. Датчики могут устанавливаться непосредственно в зоне контроля или соединяться через пробоотборные линии.

1.1.3. Принципы работы и типы сенсоров

• Электрохимические — для токсичных газов (CO, H₂S, NO₂, Cl₂);
• Каталитические (термокаталитические) — для горючих газов (метан, пропан, пары бензина);
• Инфракрасные (ИК) — для CO₂, CH₄ и углеводородов (высокая стабильность и селективность);
• Оптические и полупроводниковые — для специальных задач.

1.1.4. Ключевые технические характеристики

• Количество контролируемых компонентов: от 1 до 10 и более;
• Время срабатывания сигнализации: не более 10–30 секунд;
• Интерфейсы передачи данных: 4–20 мА, RS-485, Modbus;
• Степень защиты: IP65 и выше;
• Интервал между калибровками.

1.1.5. Преимущества

• Непрерывный контроль 24/7;
• Высокая точность и стабильность;
• Полная интеграция в системы безопасности предприятия;
• Автоматическое управление вентиляцией и отключением оборудования.

1.1.6. Недостатки

• Отсутствие мобильности;
• Высокая стоимость системы;
• Необходимость квалифицированного монтажа и обслуживания.

1.1.7. Пример из практики

На нефтеперерабатывающем заводе в Поволжье после внедрения стационарной многокомпонентной системы контроля метана и сероводорода в зоне компрессорных установок количество ложных срабатываний вентиляции сократилось на 70 %, а время реакции на реальные утечки уменьшилось до нескольких секунд. Система окупилась менее чем за два года за счет снижения простоев.

1.2. Переносные (портативные) газоанализаторы

1.2.1. Назначение и области применения

Предназначены для периодического и эпизодического контроля газовой среды в разных точках объекта. Используются при проведении обходов, проверке замкнутых пространств и аварийно-спасательных работах.

Основные объекты:

• входной контроль перед спуском в колодцы, резервуары, цистерны, туннели;
• периодический мониторинг воздуха рабочей зоны;
• диагностика утечек на трубопроводах;
• работы аварийно-спасательных формирований.

1.2.2. Конструктивные особенности

Ударопрочный корпус, встроенный насос для принудительного пробоотбора или диффузионный забор пробы, цифровой дисплей, свето-звуковая сигнализация. Вес: 0,3–1,5 кг. Наличие встроенной памяти для хранения результатов.

1.2.3. Принципы работы и типы сенсоров

Комбинированные приборы с электрохимическими, каталитическими, инфракрасными и полупроводниковыми сенсорами. Возможен одновременный контроль до 4–6 газов.

1.2.4. Ключевые технические характеристики

• Время автономной работы: 8–24 часа и более;
• Диапазон рабочих температур: от –40 °C до +50 °C;
• Автоматическая калибровка;
• Взрывозащищенное исполнение.

1.2.5. Преимущества

• Высокая мобильность;
• Многофункциональность;
• Относительно невысокая стоимость;
• Быстрый запуск в работу.

1.2.6. Недостатки

• Не подходят для непрерывного круглосуточного контроля;
• Ограниченное время автономной работы;
• Требуют регулярной зарядки и калибровки.

1.2.7. Пример из практики

На крупной станции аэрации в Центральном регионе бригады, обслуживающие канализационные колодцы, были оснащены переносными многогазовыми анализаторами с датчиками O₂, H₂S, CH₄ и CO. За три года эксплуатации не зарегистрировано ни одного случая отравления, хотя ранее такие инциденты происходили ежегодно.

1.3. Индивидуальные (персональные) газоанализаторы

1.3.1. Назначение и области применения

Носимые приборы для постоянного контроля газовой среды в зоне дыхания конкретного работника.

Основные объекты:

• работы в потенциально опасных зонах (очистные сооружения, емкости);
• ремонтные и монтажные работы на газовом оборудовании;
• деятельность газоспасательных служб и МЧС.

1.3.2. Конструктивные особенности

Сверхлегкий корпус (100–300 г), клипса или карабин, большой дисплей или светодиодная индикация, мощная звуковая и вибросигнализация. Многие модели оснащены функцией «человек упал».

1.3.3. Принципы работы и типы сенсоров

Преимущественно электрохимические и каталитические датчики. Одновременный контроль обычно 1–4 газов (O₂, CO, H₂S, горючие газы).

1.3.4. Ключевые технические характеристики

• Время работы: 8–24 часа;
• Несколько уровней сигнализации;
• Функция регистрации событий.

1.3.5. Преимущества

• Персональная защита работника;
• Низкая стоимость единицы прибора;
• Простота использования.

1.3.6. Недостатки

• Контроль только зоны дыхания одного человека;
• Ограниченный набор измеряемых компонентов;
• Требуют строгого соблюдения режима зарядки и поверки.

1.3.7. Пример из практики

На химическом предприятии по производству удобрений после оснащения персонала индивидуальными газоанализаторами с датчиками аммиака и сероводорода количество случаев превышения ПДК сократилось на 85 %. Значительно снизилось количество больничных по причине отравлений.

2. Сравнительный анализ трех видов газоанализаторов

Сравнительная таблица

3. Нормативная база применения газоанализаторов

Применение приборов регулируется следующими документами:

• Федеральный закон от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов»;
• Федеральные нормы и правила в области промышленной безопасности (Приказ Ростехнадзора от 25.03.2014 № 116 с изменениями);
• ГОСТ 13320-81 «Сигнализаторы горючих газов и паров термохимические. Общие технические условия»;
• ГОСТ Р 52350.29.1-2010 и ГОСТ Р 52350.29.2-2010 (требования к выбору, монтажу и обслуживанию газоанализаторов в взрывоопасных средах);
• Правила по охране труда для соответствующих отраслей промышленности.

4. Рекомендации по выбору в зависимости от задач предприятия

4.1. Для стационарного контроля на взрывоопасных объектах

Рекомендуются многокомпонентные стационарные системы с ИК- и электрохимическими датчиками и интеграцией в АСУ ТП.

4.2. Для периодического контроля замкнутых пространств

Оптимальны переносные многогазовые анализаторы с принудительным пробоотбором.

4.3. Для личной защиты работников

Необходимы легкие индивидуальные газоанализаторы с требуемым набором датчиков и функцией регистрации событий.

4.4. Для мобильных бригад и аварийно-спасательных служб

Лучше всего подходят мощные переносные модели с расширенным набором сенсоров.

4.5. Комплексное решение

Наиболее эффективна многоуровневая система: стационарные приборы + переносные + индивидуальные.

5. Частые ошибки при выборе и эксплуатации

1. Использование индивидуального прибора вместо переносного для контроля колодцев.
2. Экономия на взрывозащищенном исполнении в опасных зонах.
3. Отсутствие регулярной калибровки и поверки.
4. Игнорирование срока службы сенсоров.
5. Отсутствие интеграции стационарных систем с общезаводской сигнализацией.

6. Заключение и чек-лист

Правильно подобранная система газового контроля сочетает стационарные, переносные и индивидуальные газоанализаторы и образует надежную многоуровневую защиту.

Чек-лист по выбору газоанализатора:

1. Определить перечень газов для контроля.
2. Оценить необходимость непрерывного или периодического мониторинга.
3. Учесть условия эксплуатации (температура, влажность, взрывоопасность).
4. Проверить соответствие требованиям Федерального закона № 116-ФЗ и ГОСТов.
5. Рассчитать общую стоимость владения.
6. Обеспечить наличие взрывозащищенного исполнения при необходимости.
7. Предусмотреть интеграцию в существующие системы безопасности.
8. Запланировать обучение персонала.
9. Организовать график калибровки и поверки.
10. Выбрать оборудование с подтвержденным сроком поставки запасных сенсоров.

Правильный выбор газоанализаторов — это инвестиция в безопасность персонала и бесперебойную работу предприятия.
