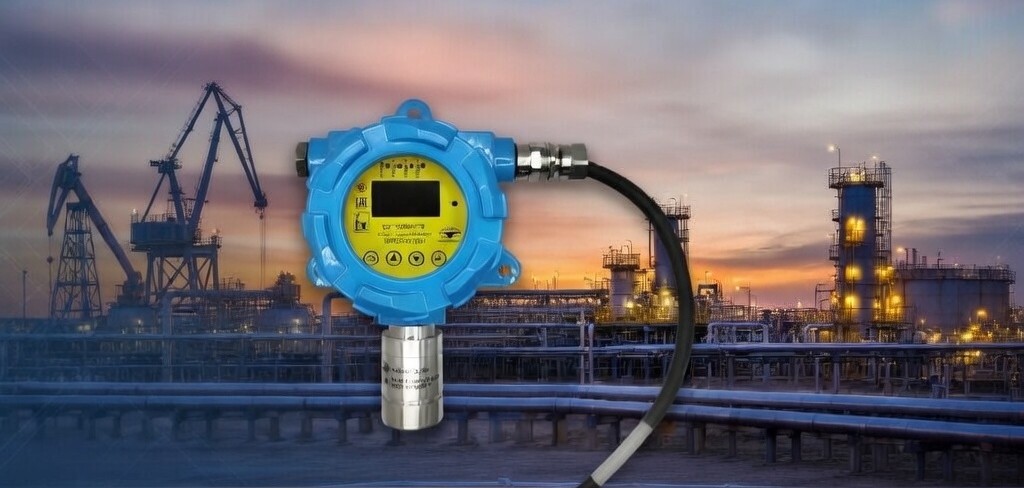

В нефтегазовой отрасли газоанализаторы относятся к критически важным средствам обеспечения промышленной безопасности. От их надёжной работы напрямую зависит жизнь людей, сохранность оборудования и непрерывность технологических процессов. Неправильный выбор прибора может привести к пропуску опасной концентрации взрывоопасных или токсичных газов, ложным срабатываниям, внеплановым остановкам производства или, в худшем случае, к аварии с тяжёлыми последствиями.
На объектах добычи, транспортировки, переработки и хранения углеводородов газоанализаторы контролируют содержание метана, пропана, бутана, паров нефтепродуктов, сероводорода, оксида углерода и кислорода. Они работают в условиях экстремальных температур, высокой влажности, запылённости, агрессивных сред и повышенных требований к взрывозащите. Поэтому выбор газоанализатора должен быть максимально осознанным и основанным на комплексном анализе десятков технических и эксплуатационных параметров.
В этой статье мы подробно разберём нормативную базу, классификацию приборов и главные критерии выбора газоанализатора для нефтегазовой отрасли. Материал построен в виде практического руководства, которым пользуются специалисты служб КИПиА и главных инженеров предприятий.
Купить газоанализатор Лидер 01 — это возможность оснастить сотрудников современным средством индивидуального мониторинга.
Нормативная база
При выборе и эксплуатации газоанализаторов на опасных производственных объектах нефтегазовой отрасли необходимо строго руководствоваться следующими нормативными документами:
- Федеральные нормы и правила в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» (ПБ 03-585-03 с изменениями);
- Федеральные нормы и правила «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств»;
- ГОСТ Р 52931-2008 «Приборы контроля технологических процессов. Общие технические условия»;
- ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
- ГОСТ Р МЭК 60079-29-1-2010 «Взрывоопасные среды. Часть 29-1. Газовые детекторы. Эксплуатационные требования к детекторам горючих газов»;
- ГОСТ Р МЭК 60079-29-2-2010 «Взрывоопасные среды. Часть 29-2. Газовые детекторы. Выбор, установка, применение и техническое обслуживание детекторов горючих газов и кислорода»;
- Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;
- Правила устройства электроустановок (ПУЭ), разделы, касающиеся взрывоопасных зон.
Эти документы устанавливают обязательные требования к взрывозащите, метрологическим характеристикам, условиям эксплуатации и порядку технического обслуживания газоанализаторов.
Классификация газоанализаторов в нефтегазовой отрасли
Все газоанализаторы, применяемые на нефтегазовых объектах, можно разделить по нескольким основным признакам.
По способу установки и мобильности
- Стационарные многоканальные системы — устанавливаются на технологических установках, резервуарных парках, компрессорных станциях и насосных.
- Переносные (портативные) — используются для периодического контроля и проведения ремонтных работ.
- Индивидуальные (носимые) — закрепляются на одежде работника и обеспечивают личную защиту.
По принципу действия сенсоров
- Каталитические (термокаталитические) — наиболее распространены для контроля горючих газов.
- Инфракрасные (ИК) — обладают высокой селективностью и стабильностью.
- Электрохимические — применяются для токсичных газов (H₂S, CO, O₂).
- Полупроводниковые — используются в отдельных случаях для специфических компонентов.
- Оптические и фотоионизационные — для паров нефтепродуктов и летучих органических соединений.
По количеству контролируемых компонентов
- Однокомпонентные.
- Многокомпонентные (до 4–6 газов одновременно).
Каждый тип имеет свои сильные и слабые стороны, которые необходимо учитывать при выборе под конкретную задачу.
Ключевые критерии выбора газоанализатора
1. Взрывозащита и сертификаты соответствия
В нефтегазовой отрасли газоанализатор должен иметь маркировку взрывозащиты не ниже Ex ia IIC T4 Gb или Ex d IIC T6 Gb в зависимости от зоны установки. Обязательно наличие сертификата соответствия ТР ТС 012/2011 и разрешения на применение на опасных производственных объектах.
На практике на буровых платформах и газоперерабатывающих заводах чаще всего применяют приборы с уровнем взрывозащиты Ex ia, позволяющим работать в зоне класса 0. Для внутренних помещений компрессорных станций приемлем Ex d.
2. Измеряемые компоненты и диапазоны измерения
Типичный набор газов для нефтегазового предприятия включает:
- Метан (CH₄) — 0–100 % НКПР
- Пропан-бутан — 0–100 % НКПР
- Пары нефтепродуктов — 0–100 % НКПР
- Сероводород (H₂S) — 0–100 ppm (с возможностью измерения до 500–1000 ppm)
- Оксид углерода (CO) — 0–500 ppm
- Кислород (O₂) — 0–25 % об.
Важно, чтобы нижний предел измерения позволял надёжно фиксировать концентрации на уровне 10–20 % от нижнего концентрационного предела распространения пламени (НКПР) и 0,5–1 ПДК для токсичных газов.
3. Точность, чувствительность и время отклика (t90)
Для стационарных систем нормативное требование к погрешности — не более ±5 % от диапазона измерения для горючих газов и ±10 % для токсичных. Время отклика t90 не должно превышать 30 секунд для большинства приложений и 10–15 секунд для критически важных зон (например, на входе в помещения операторных).
В реальной практике на компрессорных станциях газоанализаторы с временем отклика более 45 секунд неоднократно приводили к запоздалому срабатыванию сигнализации при резком росте концентрации метана.
4. Условия эксплуатации
Газоанализаторы в нефтегазовой отрасли должны работать при температурах от минус 40…–60 °C до плюс 50…+70 °C (в зависимости от региона). Особое внимание — на устойчивость к высокой влажности (до 98 %) и конденсату. На морских платформах и в районах Крайнего Севера требуются приборы в арктическом исполнении.
5. Степень защиты корпуса
Минимально допустимая степень защиты — IP66. Для наружной установки на открытом воздухе и в сильно запылённых зонах рекомендуется IP67 или IP68. Корпус должен выдерживать воздействие солевого тумана, нефтяных паров и агрессивных химических веществ.
6. Надёжность и ресурс сенсоров
Средний ресурс каталитического сенсора в условиях нефтегазового производства составляет 2–3 года. Инфракрасные сенсоры показывают ресурс 5–8 лет. Электрохимические сенсоры для H₂S и CO — 1,5–2,5 года. При выборе важно учитывать стоимость и периодичность замены сенсоров.
На одном из газоконденсатных месторождений Западной Сибири переход со старых каталитических сенсоров на инфракрасные позволил увеличить межповерочный интервал и снизить годовые затраты на обслуживание почти на 40 %.
7. Система самодиагностики и защита от ложных срабатываний
Современный газоанализатор должен иметь развитую систему самодиагностики: контроль обрыва линии связи, загрязнения сенсора, выхода параметров за допустимые пределы. Алгоритмы компенсации влияния температуры, влажности и перекрестной чувствительности значительно снижают количество ложных тревог.
На практике ложные срабатывания на одном крупном нефтеперерабатывающем заводе приводили к остановке технологической линии стоимостью в несколько миллионов рублей за каждый случай.
8. Интерфейсы связи и интеграция в АСУ ТП
Обязательными являются выходы 4–20 мА и RS-485 с протоколом Modbus RTU. Желательно наличие HART-протокола и возможности подключения к беспроводным сетям. Стационарные системы должны поддерживать интеграцию в единую систему аварийной защиты (ПАЗ).
9. Удобство обслуживания и калибровки
Прибор должен позволять проводить калибровку и поверку без демонтажа в сложных условиях. Наличие магнитного или бесконтактного управления через стекло крышки существенно упрощает работу на взрывоопасных объектах. Желательно наличие функции автокалибровки и хранения журнала событий.
10. Энергопотребление и источники питания
Стационарные приборы обычно питаются от 24 В постоянного тока. Потребляемая мощность одного канала не должна превышать 3–5 Вт. Для переносных приборов критически важен ресурс работы от аккумулятора — не менее 10–12 часов в режиме непрерывного контроля.
11. Стоимость владения (TCO)
При расчёте стоимости владения необходимо учитывать:
- Цену самого прибора и запасных сенсоров
- Затраты на монтаж и пусконаладку
- Расходы на периодическую калибровку и поверку
- Стоимость замены сенсоров за весь срок службы
- Потери от простоев при обслуживании
Часто более дорогой прибор с инфракрасным сенсором оказывается экономически выгоднее в долгосрочной перспективе.
12. Дополнительные функции
Полезными являются встроенные реле, световая и звуковая сигнализация, большой архив событий с временной меткой, возможность дистанционного мониторинга через веб-интерфейс или мобильное приложение (для современных систем).
Чек-лист: как правильно выбрать газоанализатор за 10 шагов
- Определите зоны установки и класс взрывоопасности.
- Составьте перечень контролируемых газов и требуемые диапазоны.
- Изучите требования нормативных документов к данному объекту.
- Выберите принцип действия сенсора под каждую задачу.
- Установите требования к времени отклика и точности.
- Оцените реальные условия эксплуатации (температура, влажность, агрессивность среды).
- Определите необходимые интерфейсы связи и интеграцию.
- Рассчитайте стоимость владения на 5–7 лет.
- Проверьте наличие всех необходимых сертификатов.
- Согласуйте выбор с службой промышленной безопасности и метрологической службой предприятия.
Типичные ошибки при выборе газоанализаторов
- Выбор прибора только по самой низкой цене без учёта стоимости владения.
- Установка каталитических сенсоров в средах с силиконами или сернистыми соединениями (быстрое отравление сенсора).
- Игнорирование требований к времени отклика t90.
- Выбор степени защиты IP65 вместо IP66/IP67 для наружной установки.
- Отсутствие резервного питания для стационарных систем.
- Приобретение переносных приборов без функции одновременного контроля нескольких газов для работ в замкнутых пространствах.
- Недооценка влияния перекрестной чувствительности.
- Отсутствие системы самодиагностики и контроля исправности сенсоров.
Каждая из этих ошибок на практике приводила к авариям, значительным финансовым потерям или предписаниям надзорных органов.
Заключение
Правильный выбор газоанализатора для нефтегазовой отрасли — это комплексная инженерная задача, требующая учёта нормативных требований, технологических особенностей объекта, условий эксплуатации и экономических факторов. Прибор, выбранный с соблюдением всех ключевых критериев, станет надёжным элементом системы обеспечения промышленной безопасности и позволит минимизировать риски возникновения аварийных ситуаций.
Рекомендуется формировать техническое задание на закупку совместно со специалистами службы КИПиА, метрологической службы и отдела промышленной безопасности. Только такой подход гарантирует, что газоанализатор будет эффективно работать весь заявленный срок службы в реальных условиях нефтегазового производства.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
