Аудит систем контроля угарного газа на объекте: аудит загазованности, проверка систем CO, технический аудит, оценка рисков и рекомендации по промышленной безопасности

Оглавление

1. 1. Введение в проблему контроля угарного газа
2. 2. Нормативно-правовая база контроля содержания CO
3. 3. Физико-химические свойства угарного газа и механизмы его воздействия на организм
4. 4. Принципы работы современных систем и приборов контроля CO
5. 5. Основные этапы проведения технического аудита систем контроля загазованности
6. 6. Методы аудита загазованности и инструментальной проверки оборудования
7. 7. Применение портативных газоанализаторов при проведении аудита
8. 8. Особенности аудита стационарных систем контроля CO
9. 9. Оценка рисков загазованности и расчет параметров безопасности
10. 10. Практические рекомендации по результатам аудита систем контроля
11. 11. Заключение

1. Введение в проблему контроля угарного газа

Угарный газ (монооксид углерода, CO) остается одной из самых коварных и опасных токсичных примесей в воздухе производственных, жилых и общественных объектов. Это газ без цвета, запаха и вкуса, что делает его особенно опасным — человек не способен обнаружить его присутствие органами чувств до появления симптомов отравления.

Аудит систем контроля угарного газа на объекте представляет собой комплексную процедуру, которая включает технический аудит оборудования, аудит загазованности помещений, проверку систем сигнализации, оценку рисков и разработку рекомендаций по повышению промышленной безопасности. Регулярное проведение таких аудитов позволяет не только выявлять скрытые неисправности, но и предотвращать аварийные ситуации, связанные с превышением предельно допустимых концентраций CO.

На предприятиях различных отраслей — от энергетики и металлургии до жилищно-коммунального хозяйства и подземного строительства — системы контроля CO являются неотъемлемой частью комплекса мер по обеспечению безопасности персонала. Специалисты при проведении аудита используют как стационарные, так и портативные газоанализаторы, среди которых модели с высокой надежностью и точностью измерений.

Цель аудита — подтвердить соответствие установленного оборудования нормативным требованиям, оценить эффективность его работы в реальных условиях эксплуатации и предложить меры по оптимизации системы мониторинга. Это особенно важно на объектах с потенциальными источниками образования угарного газа: котельных, гаражах, туннелях, цехах с неполным сгоранием топлива.

Для оснащения спасательных отрядов, ремонтных бригад и экологических служб приобрести многоканальный портативный газоанализатор Лидер 04 — это инвестиция в жизнь и здоровье людей.

2. Нормативно-правовая база контроля содержания CO

Правовое регулирование контроля угарного газа основано на федеральных нормах, государственных стандартах и отраслевых правилах по охране труда и промышленной безопасности.

Ключевые документы включают:

• ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны», где установлена предельно допустимая концентрация (ПДК) CO на уровне 20 мг/м³.
• Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
• Федеральные нормы и правила в области промышленной безопасности опасных производственных объектов.
• Правила по охране труда при эксплуатации электроустановок, тепловых энергоустановок и других отраслевых документов.

При аудите обязательно проверяется наличие сертификатов соответствия, свидетельств о поверке, журналов технического обслуживания и актов предыдущих проверок. Особое внимание уделяется настройке порогов срабатывания сигнализации в соответствии с проектной документацией и фактическими условиями эксплуатации.

3. Физико-химические свойства угарного газа и механизмы его воздействия на организм

Монооксид углерода (CO) — продукт неполного окисления углеродсодержащих материалов. Молекулярная масса 28,01, плотность относительно воздуха ≈ 0,97. Газ хорошо смешивается с воздухом и способен распространяться на большие расстояния.

Основной механизм токсического действия — образование карбоксигемоглобина (HbCO). Сродство CO к гемоглобину в 200–300 раз выше, чем у кислорода. Это приводит к нарушению транспорта кислорода и тканевой гипоксии.

Симптомы отравления зависят от концентрации и времени воздействия:

• При 100–200 мг/м³ — головная боль, тошнота.
• При 500–1000 мг/м³ — потеря сознания, судороги.
• При более высоких концентрациях — летальный исход в течение нескольких минут.

Формула реакции на электрохимическом сенсоре: CO + H2O -> CO2 + 2H+ + 2e-

Понимание этих свойств критически важно при планировании размещения датчиков и проведении аудита загазованности.

4. Принципы работы современных систем и приборов контроля CO

Современные газоанализаторы CO работают на основе нескольких физических и химических принципов. Наиболее распространены электрохимические сенсоры, где измеряется электрический ток, возникающий при окислении CO на поверхности рабочего электрода.

Другие принципы:

1. Электрохимический — высокая селективность к CO.
2. Инфракрасный (оптический) — используется в многокомпонентных системах.
3. Термокаталитический — для контроля горючих газов в комплексе.

Стационарные системы (например, Ока с выносным блоком датчиков или Хоббит) обеспечивают непрерывный мониторинг с передачей данных по проводным и беспроводным каналам, интеграцией с системами управления. Они оснащаются реле для управления вентиляцией и другими исполнительными механизмами.

Портативные приборы, такие как Лидер 01 (одноканальный), Лидер 04 (многоканальный), ТОП-СЕНС 310 и ТОП-СЕНС 210, отличаются компактностью, ударопрочным корпусом, степенью защиты IP67 и длительным временем автономной работы. Они идеально подходят для проведения периодических проверок и аудита.

5. Основные этапы проведения технического аудита систем контроля загазованности

Технический аудит рекомендуется проводить регулярно — не реже одного раза в 12 месяцев, а также после монтажа нового оборудования, реконструкции или инцидентов.

Основные этапы аудита включают:

1. Подготовительный: сбор и анализ проектной, эксплуатационной и поверочной документации.
2. Визуальный осмотр: проверка состояния корпусов, датчиков, кабельных линий, мест установки.
3. Функциональное тестирование: проверка работоспособности, времени отклика, срабатывания сигнализации.
4. Метрологическая проверка: сравнение показаний с эталонными газовыми смесями.
5. Анализ данных: изучение архивов измерений, журналов событий, выявление тенденций.
6. Оформление результатов: составление акта с выводами и рекомендациями.

Каждый этап документируется для последующего контроля выполнения корректирующих мероприятий.

6. Методы аудита загазованности и инструментальной проверки оборудования

Аудит загазованности проводится с использованием калиброванных газоанализаторов и включает следующие методы:

• Фоновые измерения в различных точках объекта в штатном режиме работы.
• Имитация аварийных ситуаций с подачей контрольных газовых смесей.
• Проверка срабатывания всех видов сигнализации (звуковой, световой, вибрационной).
• Контроль времени отклика и гистерезиса приборов.
• Оценка влияния внешних факторов (температура, влажность, наличие других газов).

Особое внимание уделяется правильности размещения датчиков: они должны находиться в зонах наиболее вероятного скопления CO, на высоте 1,5–2 метра от пола, с учетом движения воздушных потоков.

7. Применение портативных газоанализаторов при проведении аудита

Портативные газоанализаторы играют ключевую роль в проведении оперативного и детального аудита. Модели Лидер 01 и Лидер 04 обеспечивают надежный контроль CO с функциями самодиагностики, записью событий и тройной сигнализацией. Приборы серии ТОП-СЕНС 310 и ТОП-СЕНС 210 позволяют одновременно определять несколько газов, что особенно удобно при комплексной оценке воздушной среды.

Преимущества использования портативных устройств:

• Высокая мобильность и возможность работы в труднодоступных местах.
• Степень защиты IP67 и ударопрочный корпус.
• Длительное время автономной работы от аккумулятора или батареи.
• Наличие цифрового интерфейса для передачи данных на компьютер.

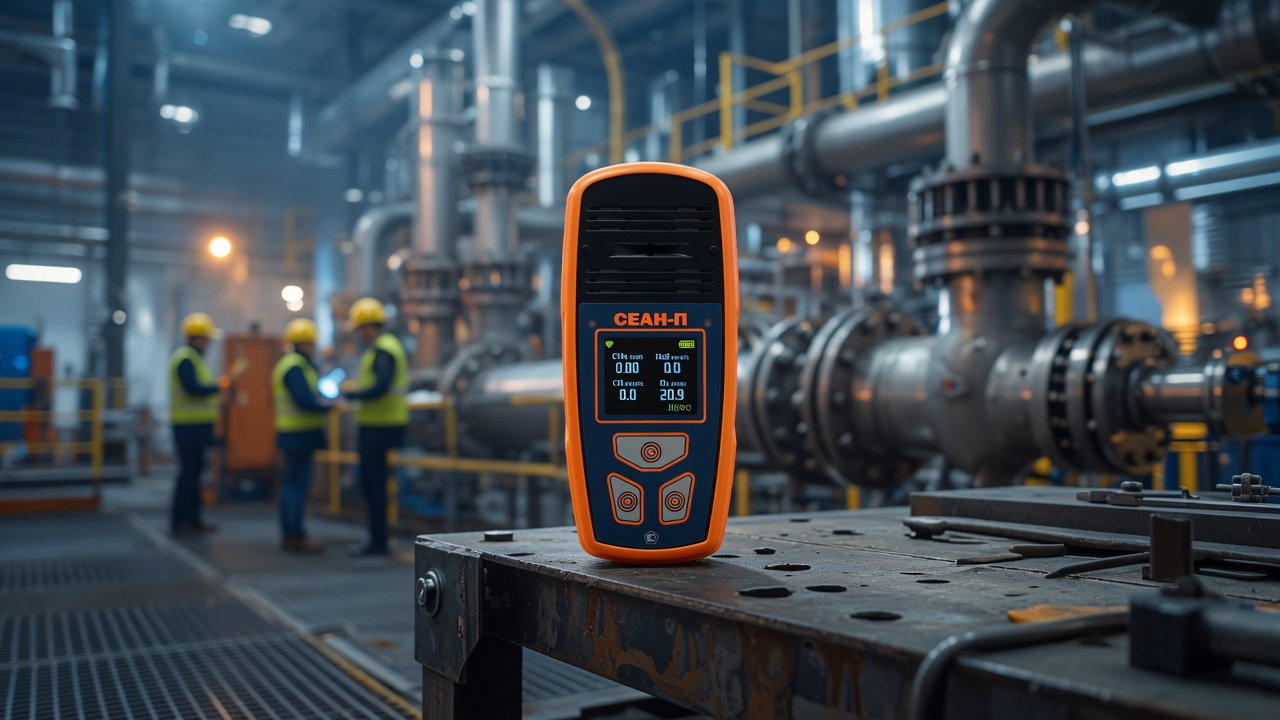

При аудите стационарных систем (таких как ЭССА, СЕАН-П, СЕАН-Н) портативные приборы используются для независимого контроля и верификации показаний. Это позволяет объективно оценить состояние всей системы мониторинга угарного газа на объекте.

8. Особенности аудита стационарных систем контроля CO

Стационарные системы контроля угарного газа предназначены для непрерывного мониторинга воздушной среды на крупных промышленных объектах, в котельных, подземных сооружениях и производственных цехах. При проведении аудита таких систем специалисты выполняют комплексную проверку всех компонентов: от датчиков до исполнительных механизмов.

Ключевыми представителями стационарных решений являются газоанализаторы Ока с выносным блоком датчиков и системы Хоббит, которые обеспечивают многоканальный контроль с высокой надежностью. Аудит включает проверку правильности монтажа, состояния кабельных трасс, работоспособности блоков коммутации и интеграции с системами диспетчеризации.

Особое внимание уделяется:

• Соответствию маркировки взрывозащиты (Ex) условиям эксплуатации на объекте.
• Наличию и исправности резервных источников питания.
• Корректности настройки реле управления вентиляцией и сигнализацией.
• Состоянию сенсоров и соблюдению сроков их замены.

В ходе аудита проводится имитация различных сценариев загазованности для проверки времени отклика всей системы в целом. Результаты документируются в подробном отчете с указанием выявленных несоответствий и рекомендациями по их устранению.

9. Оценка рисков загазованности и расчет параметров безопасности

Оценка рисков является одним из наиболее важных этапов аудита. Она позволяет количественно и качественно определить вероятность возникновения опасных ситуаций и потенциальный ущерб.

Основные этапы оценки рисков:

1. Идентификация источников образования CO (котлы, двигатели внутреннего сгорания, технологические процессы).
2. Анализ вентиляционных характеристик помещений.
3. Моделирование сценариев аварийного поступления газа.
4. Расчет времени достижения опасных концентраций.
5. Определение уровня индивидуального и коллективного риска.

Дополнительно учитываются коэффициенты неравномерности распределения газа и эффективность работы систем принудительной вентиляции. По результатам оценки разрабатывается матрица рисков и план мероприятий по их снижению.

10. Практические рекомендации по результатам аудита систем контроля

На основе проведенного аудита специалисты формируют перечень рекомендаций, направленных на повышение эффективности и надежности системы контроля угарного газа.

Основные рекомендации обычно включают:

1. Внедрение графика регулярной калибровки и технического обслуживания приборов.
2. Организацию обучения и инструктажа персонала по работе с газоанализаторами.
3. Модернизацию существующих систем с установкой более современных сенсоров.
4. Создание резерва запасных частей и расходных материалов.
5. Интеграцию систем контроля CO с общими системами безопасности предприятия.
6. Проведение периодических тренировок по действиям в условиях загазованности.
7. Использование портативных приборов Лидер 01, Лидер 04, ТОП-СЕНС 310 и ТОП-СЕНС 210 для оперативного контроля в дополнение к стационарным системам.

Особенно эффективно комбинированное применение стационарных решений (Ока, Хоббит, ЭССА) и портативных устройств (СЕАН-П, Колион-1В). Такое сочетание обеспечивает как постоянный мониторинг, так и мобильность при проведении проверок.

Рекомендуется также вести электронный журнал событий с автоматической архивацией данных для последующего анализа тенденций изменения концентрации CO.

11. Заключение

Аудит систем контроля угарного газа на объекте — это комплексный процесс, который сочетает техническую проверку оборудования, оценку рисков загазованности и разработку мер по повышению промышленной безопасности. Регулярное проведение таких аудитов позволяет своевременно выявлять и устранять потенциальные проблемы, обеспечивая надежную защиту персонала от воздействия токсичного газа.

Современные газоанализаторы, оснащенные передовыми сенсорами и системами самодиагностики, значительно повышают эффективность мониторинга. Правильно организованная система контроля CO становится важным элементом общей культуры безопасности на предприятии.

Комплексный подход, включающий как стационарные, так и портативные средства измерения, позволяет добиться максимальной надежности. Если по результатам аудита требуется обновление парка оборудования, вы можете купить газоанализаторы, оптимально подходящие под специфику вашего объекта, по конкурентной цене. Специализированные модели обеспечат точный контроль и своевременное оповещение о превышении нормативов.

Внедрение рекомендаций по результатам аудита способствует не только выполнению требований нормативных документов, но и реальному повышению уровня безопасности и снижению рисков на производстве.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
