Диоксид азота (NO₂): что это такое, химическая формула и строение молекулы

Оглавление

• 1. Введение: что такое диоксид азота
• 2. Химическая формула и строение молекулы
• 3. Физические свойства диоксида азота
• 4. Химические свойства и реакции
• 5. Источники образования и распространенность
• 6. Токсичность и влияние на здоровье человека
• 7. Нормативное регулирование и предельно допустимые концентрации
• 8. Методы контроля концентрации диоксида азота
• 9. Современные методы и приборы для определения NO₂
• 10. Калибровка, поверка и техническое обслуживание приборов
• 11. Применение контроля NO₂ в различных отраслях
• 12. Преимущества современных газоанализаторов для контроля NO₂
• 13. Заключение

1. Введение: что такое диоксид азота

Диоксид азота (NO₂), известный также как двуокись азота, представляет собой одно из ключевых соединений в группе оксидов азота (NOx). Это высокореактивное вещество играет важную роль в атмосферных процессах, промышленной химии и системах обеспечения промышленной безопасности. В условиях производства и городской среды диоксид азота служит надежным маркером техногенного загрязнения воздуха.

Газ легко распознается по характерному резкому запаху и красно-бурой окраске при повышенных концентрациях. Он образуется преимущественно при высокотемпературных процессах горения и оказывает значительное воздействие как на здоровье людей, так и на состояние окружающей среды. Контроль содержания NO₂ особенно актуален на предприятиях нефтегазовой, химической, металлургической отраслей, в коммунальном хозяйстве и при ликвидации чрезвычайных ситуаций.

Современные контрольно-измерительные приборы позволяют оперативно и точно определять концентрацию диоксида азота в воздухе рабочей зоны. Портативные и стационарные газоанализаторы обеспечивают непрерывный мониторинг, своевременную сигнализацию и помогают предотвращать превышение нормативных значений.

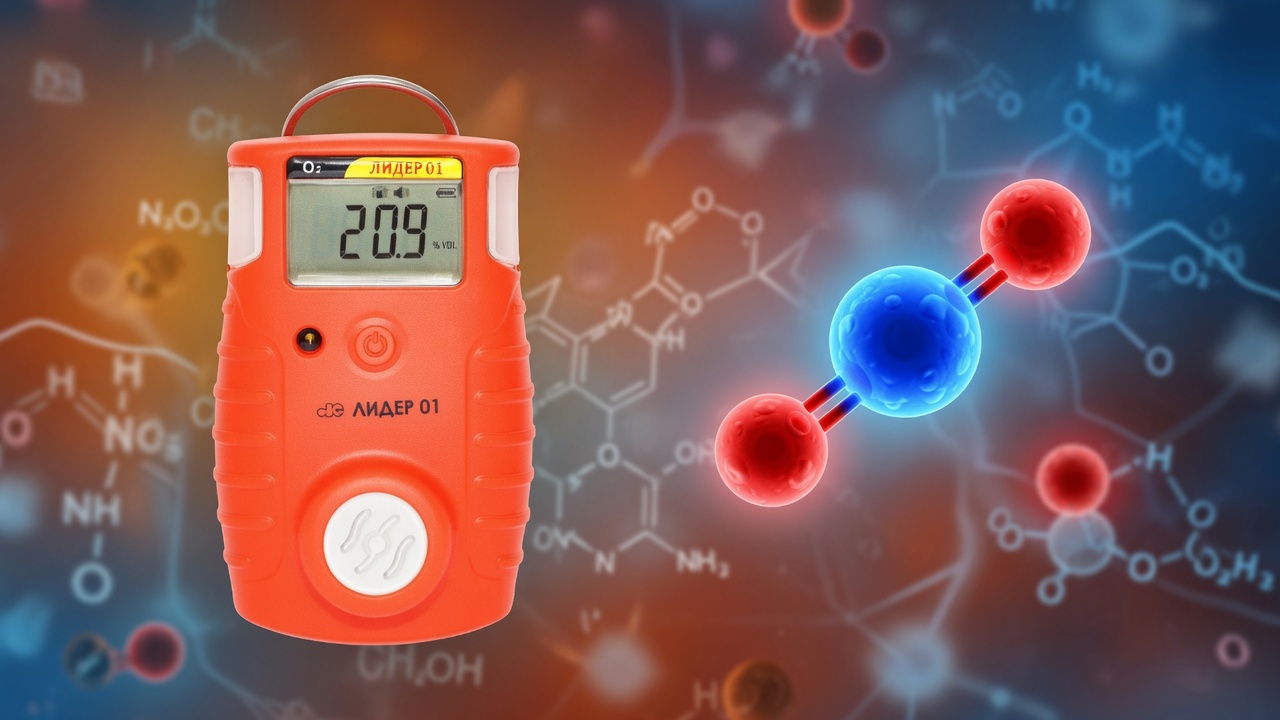

Благодаря компактным размерам и ударопрочному корпусу Лидер 01 становится незаменимым помощником для специалистов МЧС и работников промышленных предприятий — купить газоанализатор Лидер 01 сегодня, чтобы быть готовым к любым ситуациям.

2. Химическая формула и строение молекулы

Химическая формула диоксида азота — NO2. Молекулярная масса равна примерно 46,0055 г/моль. Молекула содержит один атом азота и два атома кислорода.

Строение молекулы NO₂ характеризуется угловой геометрией с углом связи O–N–O около 134°. Центральный атом азота находится в состоянии sp²-гибридизации и имеет один неспаренный электрон, что обусловливает парамагнитные свойства вещества. Резонансные структуры описывают делокализацию электронов:

Одна из возможных форм: атом азота с двойной связью к одному кислороду и одинарной к другому с распределением заряда.

Важной особенностью является динамическое равновесие с димером тетраоксидом диазота:

2NO2 ⇌ N2O4

При понижении температуры равновесие смещается вправо (в сторону бесцветного N₂O₄), при повышении — влево. Это свойство необходимо учитывать при калибровке и эксплуатации газоанализаторов.

Электронное строение объясняет высокую реакционную способность: NO₂ выступает как окислитель и может участвовать в цепных радикальных реакциях в атмосфере.

3. Физические свойства диоксида азота

При нормальных условиях диоксид азота — газ красно-бурого цвета с плотностью около 1,88 г/л (при 0 °C). Температура кипения составляет +21,2 °C, температура плавления — −11,2 °C. В жидком виде вещество имеет более насыщенную окраску.

Основные физические характеристики:

• Растворимость в воде: умеренная, сопровождается химической реакцией с образованием кислот;
• Критическая температура: 158 °C;
• Критическое давление: около 100 атм;
• Запах: резкий, удушающий, напоминающий запах хлора при определенных концентрациях.

В атмосферных условиях NO₂ участвует в фотохимических циклах, способствуя образованию приземного озона и вторичных загрязнителей. Эти свойства определяют необходимость постоянного мониторинга в промышленных зонах.

4. Химические свойства и реакции

Диоксид азота проявляет выраженные окислительные свойства. Он активно взаимодействует с восстановителями, водой и органическими соединениями. В водной среде происходит диспропорционирование:

2NO2 + H2O -> HNO2 + HNO3

С сильными восстановителями (CO, H₂S) NO₂ может восстанавливаться до NO или элементного азота. В промышленности вещество используется как промежуточный продукт при синтезе азотной кислоты.

Реакция димеризации 2NO2 ⇌ N2O4 существенно влияет на поведение газа при различных температурах и давлениях. Это равновесие учитывается при разработке методик измерения и выборе сенсоров для газоанализаторов.

NO₂ также участвует в реакциях нитрования органических соединений и окисления различных веществ, что делает его важным реагентом в химической технологии.

5. Источники образования и распространенность

Главные источники поступления диоксида азота в атмосферу:

1. Выбросы от автотранспорта и двигателей внутреннего сгорания;
2. Работа тепловых электростанций и промышленных котлов;
3. Процессы производства удобрений, взрывчатых веществ и других химических продуктов;
4. Сварка, металлургия и высокотемпературные технологические процессы.

В природной среде NO₂ образуется в незначительных количествах при грозах и вулканической активности. Однако антропогенное загрязнение многократно превышает естественный фон, особенно в промышленных регионах и крупных городах.

В закрытых помещениях и подземных коммуникациях концентрация может резко возрастать при неполном сгорании топлива или нарушении вентиляции. Для контроля таких ситуаций широко применяются переносные газоанализаторы Лидер 01, Лидер 04, Топ-Сенс 310 и стационарные системы типа Хоббит или Ока.

6. Токсичность и влияние на здоровье человека

Диоксид азота относится к веществам высокой токсичности. Он раздражает слизистые оболочки глаз и дыхательных путей, вызывает химический ожог тканей легких. При остром воздействии возможны бронхоспазм, отек легких и нарушение газообмена.

Хроническое вдыхание даже небольших концентраций приводит к снижению функции легких, повышению восприимчивости к инфекциям и развитию хронических респираторных заболеваний. Особенно уязвимы дети, пожилые люди и пациенты с астмой или сердечно-сосудистыми патологиями.

Механизм токсического действия связан с образованием азотистой и азотной кислот в дыхательных путях, а также с окислительным стрессом. Симптомы отравления включают кашель, одышку, головную боль, тошноту и слабость. В высоких концентрациях возможен летальный исход.

7. Нормативное регулирование и предельно допустимые концентрации

Контроль диоксида азота регулируется рядом нормативных документов Российской Федерации:

• ГН 2.1.6.1338-03 (атмосферный воздух населенных мест);
• ГН 2.2.5.3532-18 (воздух рабочей зоны);
• СанПиН и требования ТР ТС 012/2011 по взрывозащищенному оборудованию;
• ГОСТ Р серии, регламентирующие методики выполнения измерений.

Превышение этих значений требует немедленного принятия мер по защите персонала и устранению источника загрязнения.

8. Методы контроля концентрации диоксида азота

Наиболее эффективным методом остается инструментальный мониторинг с использованием специализированных газоанализаторов. Электрохимические, инфракрасные и фотоионизационные сенсоры обеспечивают необходимую чувствительность и избирательность.

Портативные модели, такие как Лидер 01 (одноканальный), Лидер 04 (многоканальный), Топ-Сенс 210 и Топ-Сенс 310, отличаются компактностью, ударопрочным корпусом, высокой степенью защиты IP67 и длительным временем автономной работы. Они идеально подходят для работы в полевых условиях и в помещениях.

Стационарные системы (например, на базе Ока или Хоббит) обеспечивают непрерывный контроль на нескольких точках, автоматическую сигнализацию и интеграцию с системами управления. Выносные блоки датчиков позволяют проводить измерения в труднодоступных зонах без риска для оператора.

Правильный выбор прибора, регулярная калибровка и поверка гарантируют точность результатов и соответствие требованиям безопасности. В следующей части статьи будут подробно рассмотрены практические рекомендации по эксплуатации, калибровке и выбору оборудования для контроля NO₂.

9. Современные методы и приборы для определения NO₂

Определение концентрации диоксида азота осуществляется несколькими аналитическими методами. Наиболее распространены электрохимические, оптические (инфракрасная и хемилюминесцентная спектроскопия) и фотоионизационные подходы. Каждый метод имеет характерные особенности, влияющие на выбор оборудования для конкретных условий.

Электрохимические сенсоры работают на принципе потенциостатической амперометрии: при взаимодействии NO₂ с рабочим электродом генерируется электрический ток, пропорциональный концентрации газа. Такие сенсоры отличаются высокой чувствительностью, быстрым откликом и хорошей селективностью при правильной калибровке.

Инфракрасные датчики используют поглощение излучения определенной длины волны молекулами NO₂. Они устойчивы к отравлению и имеют длительный срок службы, что делает их предпочтительными для стационарных систем длительного мониторинга.

Переносные газоанализаторы Лидер 01 и Лидер 04 обеспечивают одноканальный или многоканальный контроль с высокой точностью. Модели Топ-Сенс 210 (одноканальный) и Топ-Сенс 310 (четырехканальный) отличаются удобным интерфейсом, цветным дисплеем, функцией записи событий и тройной сигнализацией. Корпус приборов выполнен из ударопрочного материала, степень защиты IP67 позволяет использовать их в условиях повышенной влажности и запыленности.

Стационарные газоанализаторы Ока с выносным блоком датчиков и системы Хоббит предназначены для непрерывного контроля на нескольких точках. Они поддерживают токовые выходы 4-20 мА, цифровые интерфейсы, релейные выходы для управления исполнительными устройствами и интеграцию в автоматизированные системы управления технологическими процессами.

Индивидуальные приборы СЕАН-П и СЕАН-Н обеспечивают персональную защиту работников в потенциально опасных зонах. Компактные размеры и малый вес позволяют носить их в течение всей рабочей смены.

10. Калибровка, поверка и техническое обслуживание приборов

Метрологическое обеспечение газоанализаторов включает первичную и периодическую калибровку, поверку и регулярное техническое обслуживание. Калибровка выполняется с помощью аттестованных поверочных газовых смесей, содержащих точную концентрацию NO₂ в азоте или воздухе.

Процедура включает установку нуля в чистой атмосфере, подачу калибровочной смеси и корректировку показаний. Автоматические функции самодиагностики современных приборов значительно упрощают этот процесс и снижают вероятность ошибок оператора.

Техническое обслуживание предусматривает:

• Внешний осмотр корпуса и элементов крепления;
• Проверку герметичности сенсорного блока;
• Очистку фильтров и отверстий для диффузии газа;
• Замену сенсоров по окончании установленного срока службы (обычно 1–3 года в зависимости от типа);
• Проверку работы сигнализации и элементов питания.

Соблюдение графика обслуживания гарантирует стабильность показаний, продлевает срок эксплуатации прибора и обеспечивает соответствие требованиям нормативных документов.

11. Применение контроля NO₂ в различных отраслях

Контроль диоксида азота критически важен во многих сферах деятельности. В нефтегазовой промышленности приборы используются при проведении работ в резервуарах, колодцах и подземных коммуникациях. В химическом производстве мониторинг необходим на участках синтеза азотсодержащих соединений.

На объектах теплоэнергетики и в котельных газоанализаторы помогают контролировать эффективность сгорания топлива и снижать выбросы вредных веществ. В коммунальном хозяйстве и при работе МЧС портативные устройства обеспечивают безопасность персонала в замкнутых пространствах.

Экологический мониторинг атмосферного воздуха вблизи промышленных зон также включает измерение концентрации NO₂ как одного из основных загрязнителей. Стационарные системы с несколькими каналами измерения позволяют создавать комплексные сети контроля.

Переносные модели, такие как Колион-1В или Топ-Сенс 310, удобны для проведения разовых обследований и поиска источников утечек. Стационарные решения на базе Ока и Хоббит обеспечивают постоянную защиту производственных объектов.

12. Преимущества современных газоанализаторов для контроля NO₂

Современное оборудование обладает целым рядом преимуществ по сравнению с устаревшими моделями. К ним относятся:

• Высокая точность и стабильность показаний благодаря усовершенствованным сенсорам;
• Компактные размеры и малый вес, удобные для длительного ношения;
• Ударопрочный и герметичный корпус с высокой степенью защиты;
• Широкий температурный диапазон эксплуатации (от -40 °C до +55 °C);
• Длительное время работы от аккумулятора или батареи;
• Интуитивно понятный интерфейс с подсветкой дисплея;
• Возможность хранения и передачи данных для последующего анализа;
• Функции самодиагностики и предупреждения о неисправностях.

Эти характеристики позволяют эффективно решать задачи промышленной безопасности в самых различных условиях. Выбор конкретной модели следует проводить с учетом особенностей технологического процесса, требуемой конфигурации и условий окружающей среды.

13. Заключение

Диоксид азота представляет серьезную опасность для здоровья человека и окружающей среды. Глубокое понимание его физико-химических свойств, механизмов образования и нормативных требований позволяет правильно организовать систему мониторинга и минимизировать риски. Современные газоанализаторы являются надежным инструментом, обеспечивающим оперативный контроль и своевременное реагирование на превышение предельно допустимых концентраций.

Регулярное использование сертифицированных приборов, соблюдение правил эксплуатации и своевременное техническое обслуживание гарантируют высокий уровень безопасности на производстве. Инвестиции в качественное контрольно-измерительное оборудование окупаются предотвращением аварий, снижением заболеваемости персонала и соответствием строгим экологическим и санитарным нормам.

Для надежного контроля концентрации диоксида азота рекомендуется купить современный газоанализатор по выгодной цене. Качественное оборудование от проверенного производителя поможет обеспечить безопасность вашего предприятия и персонала в любых условиях эксплуатации.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
