Оглавление
- 1. Введение
- 2. Опасные свойства хлора и нормы безопасности
- 3. Принципы измерения концентрации хлора
- 4. Типы газоанализаторов хлора
- 5. Портативные газоанализаторы для оперативного контроля утечек
- 6. Стационарные системы мониторинга хлора
- 7. Критерии выбора газоанализаторов хлора
- 8. Калибровка, обслуживание и эксплуатация газоанализаторов хлора
- 9. Интеграция в системы промышленной безопасности
- 10. Рекомендации по применению на промышленных объектах
1. Введение
Хлор широко применяется в различных отраслях промышленности: водоподготовке, химическом производстве, целлюлозно-бумажной промышленности, фармацевтике и металлургии. Несмотря на полезные свойства, это вещество представляет серьёзную опасность для здоровья человека и окружающей среды. Эффективный контроль концентрации хлора в воздухе рабочей зоны является ключевым элементом обеспечения промышленной безопасности.
Современные газоанализаторы хлора позволяют своевременно выявлять утечки, предотвращать аварийные ситуации и обеспечивать соответствие нормативным требованиям. Они входят в комплекс систем КИПиА и помогают минимизировать риски отравления персонала.
Надёжный контроль взрывоопасных газов в промышленных условиях обеспечит купить взрывозащищённый многоканальный газоанализатор Инфогаз для вашего производства.
2. Опасные свойства хлора и нормы безопасности
Хлор (Cl₂) — токсичный газ желто-зелёного цвета с резким запахом. Он тяжелее воздуха, хорошо растворяется в воде и обладает сильными окислительными свойствами.
Основные опасности:
- Раздражающее действие на слизистые оболочки дыхательных путей и глаз;
- При высоких концентрациях — отёк лёгких и летальный исход;
- Способность образовывать взрывоопасные смеси с некоторыми веществами;
- Коррозионная активность по отношению к металлам и материалам.
Согласно гигиеническим нормативам, предельно допустимая концентрация (ПДК) хлора в воздухе рабочей зоны составляет 0,1 мг/м³ (среднесменная) и 0,3 мг/м³ (максимально разовая). При превышении этих значений требуется немедленное применение средств индивидуальной защиты и эвакуация персонала.
Контроль утечки хлора особенно актуален на складах хранения баллонов, в помещениях хлораторных установок и на участках производства гипохлорита натрия.
3. Принципы измерения концентрации хлора
Газоанализаторы хлора работают на основе различных физических и химических принципов, что обеспечивает высокую чувствительность и избирательность.
Основные методы:
- Электрохимический — наиболее распространённый для хлора. Измерение тока, возникающего при окислении или восстановлении газа на рабочем электроде.
- Оптический (инфракрасный или УФ) — основан на поглощении излучения определённой длины волны молекулами Cl₂.
- Полупроводниковый — изменение проводимости чувствительного слоя при контакте с газом.
4. Типы газоанализаторов хлора
По конструктивному исполнению приборы делятся на портативные и стационарные. Выбор зависит от задач: оперативный контроль или непрерывный мониторинг.
Портативные модели, удобны для обследования труднодоступных зон и проведения разовых измерений. Стационарные системы на базе ОКА обеспечивают постоянный контроль в производственных помещениях.

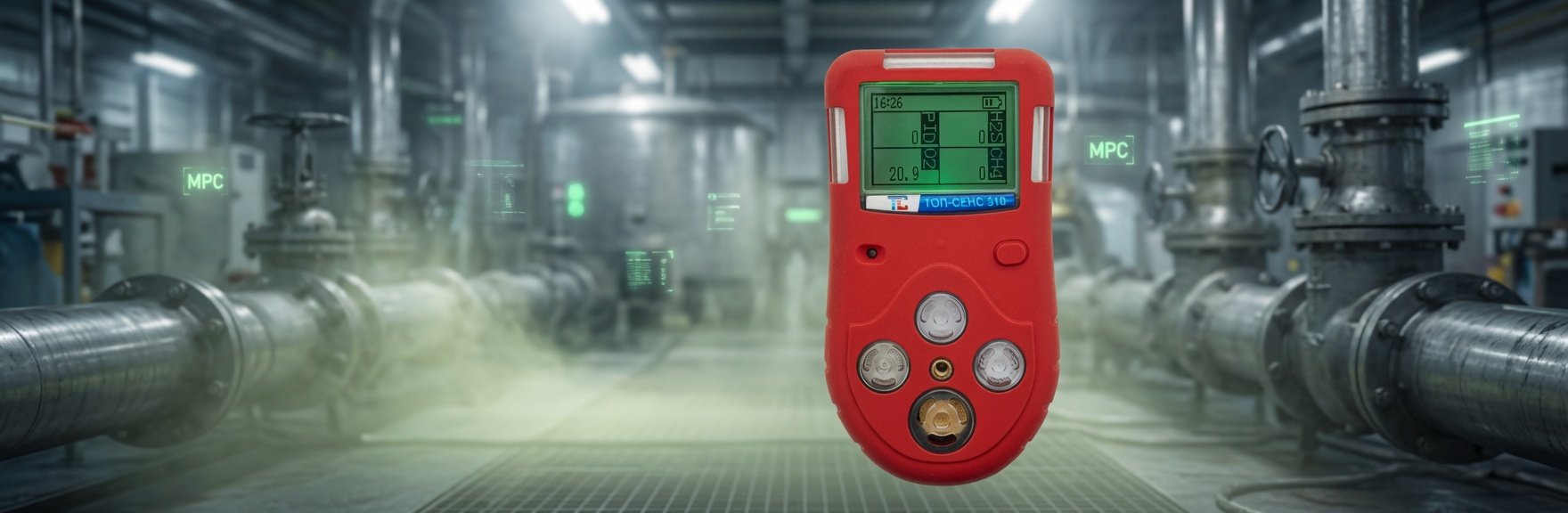

5. Портативные газоанализаторы для оперативного контроля утечек
Портативные газоанализаторы хлора оснащаются электрохимическими сенсорами и обеспечивают высокую точность в диапазоне от 0 до 10–50 мг/м³. Они имеют компактный ударопрочный корпус, степень защиты IP67 и многоуровневую сигнализацию (звуковую, световую, вибрационную).
Преимущества:
- Быстрый отклик (несколько секунд);
- Длительное время автономной работы;
- Функции записи данных и самодиагностики;
- Возможность работы в широком диапазоне температур (от -40 °C до +55 °C).
Такие приборы активно применяются сотрудниками служб КИПиА при осмотре оборудования, проверке герметичности соединений и в аварийно-спасательных работах.
6. Стационарные системы мониторинга хлора
Стационарные газоанализаторы обеспечивают непрерывный контроль в помещениях с повышенным риском утечки. Они могут включать от одного до нескольких десятков каналов измерения и интегрироваться с системами вентиляции и оповещения.
Основные особенности:
- Выносные датчики с возможностью размещения в зоне риска;
- Аналоговые (4–20 мА) и цифровые выходы;
- Автоматическая калибровка и контроль исправности сенсоров;
- Возможность управления исполнительными устройствами (клапаны, вентиляторы).
7. Критерии выбора газоанализаторов хлора
При подборе оборудования рекомендуется учитывать:
- Диапазон измерений и чувствительность сенсора;
- Условия эксплуатации (температура, влажность, наличие агрессивных сред);
- Необходимость взрывозащиты (маркировка Ex);
- Способ отбора пробы (диффузионный или принудительный);
- Совместимость с существующими системами КИПиА.
8. Калибровка, обслуживание и эксплуатация газоанализаторов хлора
Надёжная работа газоанализаторов хлора напрямую зависит от правильной калибровки и своевременного технического обслуживания. Регулярные процедуры позволяют поддерживать требуемую точность измерений и минимизировать риск ложных срабатываний или пропуска опасных концентраций.
Основные этапы калибровки:
- Установка нуля в чистой атмосфере (без содержания хлора);
- Калибровка по поверочной газовой смеси с известной концентрацией Cl₂;
- Проверка порогов сигнализации (ПДК и аварийных уровней);
- Функциональный тест (bump test) перед каждым использованием портативных приборов.
Для электрохимических сенсоров, применяемых в моделях ЛИДЕР и ТОП-СЕНС, рекомендуется проводить калибровку каждые 3–6 месяцев в зависимости от интенсивности эксплуатации. Стационарные системы на базе ОКА часто оснащаются функцией автоматического контроля исправности сенсоров.
Техническое обслуживание:
- Внешний осмотр корпуса и фильтров;
- Проверка герметичности и состояния мембран сенсоров;
- Замена элементов питания и сенсоров по истечении срока службы (обычно 1,5–2 года для электрохимических датчиков хлора);
- Чистка от пыли и возможных отложений.
Эксплуатация в агрессивных средах требует дополнительных мер защиты — использования фильтров и регулярного контроля состояния оборудования специалистами служб КИПиА.
9. Интеграция в системы промышленной безопасности
Современные газоанализаторы хлора эффективно встраиваются в комплексные системы автоматизации и безопасности предприятия.
Возможности интеграции:
- Аналоговые выходы 4–20 мА для подключения к контроллерам;
- Цифровые протоколы (MODBUS, HART) для передачи данных в АСУ ТП;
- Сигналы на исполнительные устройства (включение аварийной вентиляции, остановка подачи хлора, оповещение);
- Удалённый мониторинг через проводные и беспроводные каналы связи.
Такое решение позволяет автоматически реагировать на превышение ПДК хлора, снижая вероятность развития аварийной ситуации. Стационарные многоканальные системы обеспечивают контроль сразу в нескольких контрольных точках: на складах баллонов, в хлораторных и на технологических линиях.
10. Рекомендации по применению на промышленных объектах
При организации контроля хлора рекомендуется:
- Размещать датчики в местах наиболее вероятных утечек (фланцевые соединения, вентили, компрессоры);
- Обеспечивать комбинированный мониторинг — портативные приборы для периодических обходов и стационарные для постоянного контроля;
- Обучать персонал правилам работы с газоанализаторами и действиям при срабатывании сигнализации;
- Вести журналы калибровок и технического обслуживания в соответствии с требованиями нормативных документов;
- Учитывать влияние внешних факторов (температура, влажность, присутствие других газов) при выборе модели и настройке.
Комплексное использование газоанализаторов хлора существенно повышает уровень промышленной безопасности, снижает риски для персонала и помогает соблюдать требования законодательства в области охраны труда и экологии.
Современный газоанализатор хлора поможет значительно повысить уровень безопасности на вашем производстве. Купить надёжное оборудование по оптимальной цене, подобрав решение точно под задачи вашего предприятия, можно у проверенного поставщика контрольно-измерительных приборов.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
