Как работает датчик метана: принцип действия и типы приборов

Оглавление

• 1. Введение
• 2. Свойства метана и риски загазованности
• 3. Общий принцип действия газоанализаторов
• 4. Типы сенсоров для обнаружения метана
• 4.1. Термокаталитические сенсоры
• 4.2. Инфракрасные (NDIR) сенсоры
• 4.3. Полупроводниковые сенсоры
• 4.4. Другие типы сенсоров и их особенности
• 5. Применение сенсоров в современных приборах контроля загазованности
• 6. Практические аспекты эксплуатации, калибровки и выбора приборов
• 7. Сравнение типов приборов и критерии профессионального выбора
• 8. Нормативная база и требования к системам контроля загазованности
• 9. Преимущества современных технологий и тенденции развития
• 10. Заключение и рекомендации

1. Введение

Контроль содержания метана в воздухе рабочей зоны является критически важной задачей для обеспечения промышленной и экологической безопасности на объектах нефтегазовой отрасли, жилищно-коммунального хозяйства, подземных сооружениях и производственных помещениях. Датчик метана представляет собой ключевой элемент газоанализаторов, который позволяет оперативно и точно определять концентрацию этого газа, своевременно сигнализировать о превышении установленных порогов и предотвращать потенциальные аварии, взрывы или отравления.

Современные приборы сочетают высокую точность измерений, компактность, надежность и удобство эксплуатации. Модели, такие как Лидер 01 для индивидуального контроля или Топ-Сенс 310 для многоканального мониторинга, демонстрируют передовые подходы к решению задач контроля загазованности. В статье подробно разбираются физические основы работы датчиков, их конструктивные особенности и практическое применение в различных условиях.

Понимание принципов действия сенсоров помогает специалистам правильно выбирать оборудование, проводить его калибровку и техническое обслуживание в соответствии с требованиями нормативных документов, включая ГОСТ 12.1.005 и технические регламенты по взрывозащите.

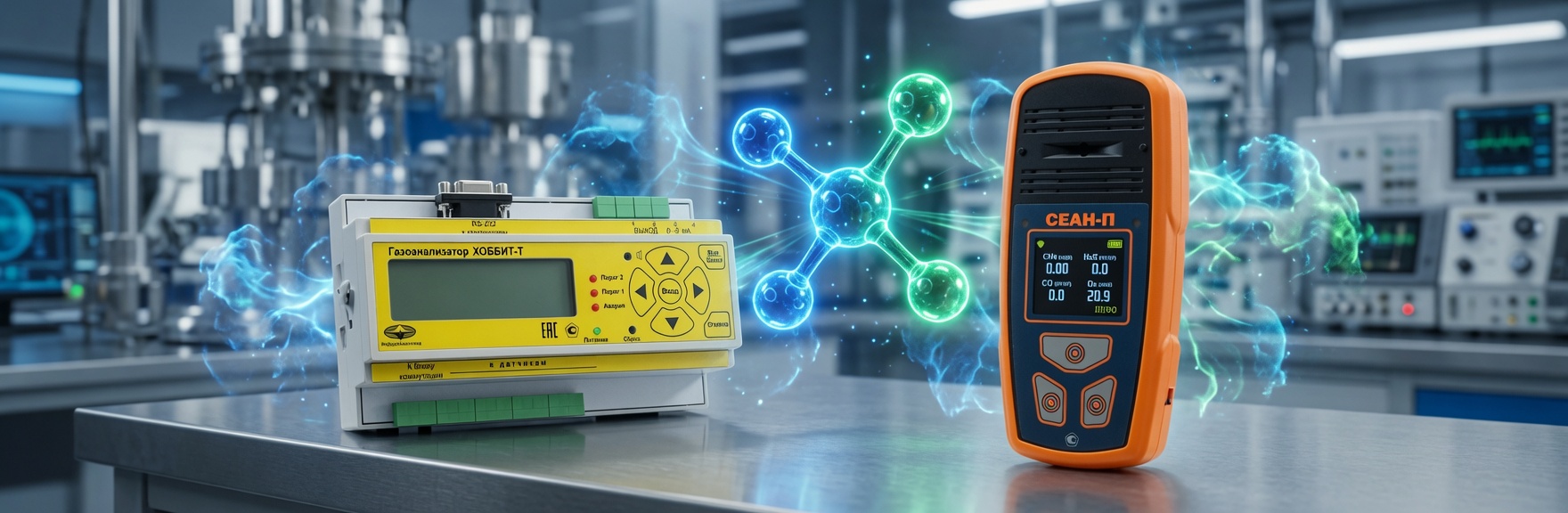

Купите стационарный газоанализатор Хоббит-Т и интегрируйте его в существующую систему промышленной безопасности для повышения эффективности.

2. Свойства метана и риски загазованности

Метан (CH₄) — простейший углеводород, бесцветный газ без запаха и вкуса, легче воздуха (относительная плотность по воздуху ≈ 0,554). При нормальных условиях он находится в газообразном состоянии, температура кипения −161,5 °C. Метан обладает высокой горючестью: нижний концентрационный предел воспламенения (НКПВ) составляет примерно 5 % об., верхний (ВКПВ) — 15 % об. в смеси с воздухом.

Согласно гигиеническим нормативам (ГОСТ 12.1.005), предельно допустимая концентрация (ПДК) метана в воздухе рабочей зоны не должна превышать значений, обеспечивающих безопасность персонала. Довзрывоопасные концентрации (ДВК) требуют особого внимания при организации мониторинга в потенциально опасных зонах.

Основные риски загазованности включают:

• Формирование взрывоопасных смесей в замкнутых объемах (подвалы, колодцы, туннели, резервуары).
• Снижение содержания кислорода и риск удушья при значительных утечках.
• Быстрое распространение газа благодаря низкой плотности и высокой подвижности.
• Потенциальную опасность для оборудования и инфраструктуры при длительном воздействии.

Эффективный контроль требует приборов, устойчивых к широкому диапазону температур (от −40 °C до +50 °C и выше), влажности и механических воздействий. Стационарные и портативные газоанализаторы с выносными датчиками, такие как Ока или Хоббит, успешно решают эти задачи на практике.

3. Общий принцип действия газоанализаторов

Газоанализатор работает как автоматическая система непрерывного или периодического мониторинга. Основные функциональные блоки:

1. Система отбора пробы (диффузионная или с побудителем расхода — насосом).
2. Чувствительный элемент (сенсор), преобразующий химическое взаимодействие в физический сигнал.
3. Электронный блок обработки (микропроцессор), выполняющий фильтрацию, линеаризацию и сравнение с порогами.
4. Индикация и сигнализация (цифровой дисплей, световые, звуковые и вибрационные оповещатели).
5. Интерфейсы для интеграции (аналоговые 4–20 мА, цифровые RS-485, Modbus и др.).

При превышении пороговых значений (устанавливаемых пользователем или заводом-изготовителем) прибор формирует тревогу. Самодиагностика контролирует исправность сенсора, батареи и цепей. Взрывозащищенное исполнение (0Ex ia IIC T4 или аналогичное) гарантирует безопасность в зонах класса 0, 1, 2.

Время отклика современных приборов составляет секунды, что критично для оперативного реагирования. Питание осуществляется от аккумуляторов или сети, с возможностью длительной автономной работы.

4. Типы сенсоров для обнаружения метана

Выбор сенсора определяет метрологические характеристики, срок службы, энергопотребление и стоимость прибора. Каждый тип имеет свои физические принципы преобразования сигнала.

4.1. Термокаталитические сенсоры

Это один из наиболее распространенных типов для горючих газов. Принцип основан на каталитическом окислении метана на поверхности нагретого элемента с катализатором (палладий, платина). Реакция экзотермическая

Выделяемое тепло изменяет температуру платиновой спирали, что приводит к изменению ее электрического сопротивления. Сенсор обычно выполнен в виде моста Уитстона, где одно плечо — активный элемент, другое — компенсирующее (без катализатора).

Изменение сопротивления ΔR пропорционально концентрации

Преимущества: высокая чувствительность в диапазоне 0–100 % НКПВ, относительно простая конструкция. Ограничения: зависимость от наличия кислорода, подверженность отравлению каталитического слоя сернистыми соединениями, силиконами; повышенное энергопотребление из-за постоянного нагрева.

Термокаталитические сенсоры успешно применяются в приборах Лидер 04 и аналогичных многоканальных моделях для контроля в промышленных условиях.

4.2. Инфракрасные (NDIR) сенсоры

Оптический метод, основанный на поглощении инфракрасного излучения молекулами метана на специфической длине волны (примерно 3,39 мкм для CH₄). Источник излучения (лампа или светодиод) направляет свет через измерительную камеру. Детектор фиксирует ослабление сигнала.

Количественная зависимость описывается законом Бугера-Ламберта-Бера

Преимущества: отличная долгосрочная стабильность, срок службы сенсора до 10 лет, отсутствие расхода реагентов, высокая селективность к метану, работа в бескислородных средах. Ограничения: более высокая цена, потенциальное влияние сильных вибраций или загрязнения оптической системы (решается защитными фильтрами).

Такие сенсоры идеально подходят для стационарных систем Ока с выносным блоком датчиков и ЭССА.

4.3. Полупроводниковые сенсоры

Принцип действия заключается в изменении электропроводности чувствительного слоя (чаще всего оксиды металлов, например SnO₂) при адсорбции молекул метана. Сенсор нагревается до 300–400 °C. Адсорбированный газ взаимодействует с адсорбированным кислородом, высвобождая электроны и снижая сопротивление.

Зависимость сопротивления от концентрации часто описывается степенной функцией

Преимущества: миниатюрные размеры, низкая стоимость, быстрый отклик. Недостатки: перекрестная чувствительность к другим газам, дрейф характеристик со временем, значительное влияние температуры и влажности (требует компенсации в электронике).

4.4. Другие типы сенсоров и их особенности

Электрохимические сенсоры, хотя чаще используются для токсичных газов, в комбинированных системах дополняют анализ. Фотоионизационные (ФИД) сенсоры эффективны для обнаружения широкого спектра органических соединений. В многокомпонентных приборах, таких как СЕАН-П или Топ-Сенс 310, применяются комбинации нескольких типов сенсоров для одновременного контроля метана, кислорода и токсичных примесей.

Сравнение типов сенсоров позволяет специалистам оптимизировать выбор под конкретные технологические процессы.

5. Применение сенсоров в современных приборах контроля загазованности

В портативных моделях (Лидер 01, Топ-Сенс 210) термокаталитические и комбинированные сенсоры обеспечивают оперативный контроль в полевых условиях. Приборы обладают ударопрочным корпусом, высокой степенью защиты IP67, автономностью до нескольких тысяч часов и многоуровневой сигнализацией.

Стационарные газоанализаторы с выносными блоками датчиков (Ока, Хоббит) позволяют организовать непрерывный мониторинг на больших объектах. Они поддерживают токовые выходы, цифровые протоколы и интеграцию с системами автоматики. Выносные датчики дают возможность размещать чувствительные элементы непосредственно в опасных зонах, а блок индикации — в безопасном месте.

Правильный выбор и установка приборов в соответствии с проектом и нормативными требованиями гарантируют надежную работу системы контроля загазованности. Регулярная калибровка и техническое обслуживание продлевают ресурс оборудования.

6. Практические аспекты эксплуатации, калибровки и выбора приборов

Эксплуатация датчиков метана требует строгого соблюдения инструкций производителя, правил техники безопасности и нормативных требований. Регулярное техническое обслуживание, своевременная калибровка и поверка обеспечивают стабильность показаний на протяжении всего срока службы прибора. Специалисты рекомендуют проводить проверку работоспособности перед каждым использованием портативных моделей и ежеквартально для стационарных систем.

Калибровка обычно выполняется по нулевой точке (чистый воздух) и по одной или нескольким поверочным газовым смесям с известной концентрацией метана. Современные приборы, такие как Лидер 01 или Топ-Сенс 310, поддерживают как ручной, так и полуавтоматический режим калибровки, что упрощает работу обслуживающего персонала.

Важные практические рекомендации:

• Размещение датчиков с учетом физических свойств метана — преимущественно в верхней части помещения.
• Защита сенсоров от прямого попадания воды, пыли и агрессивных веществ с помощью специальных фильтров.
• Контроль состояния батареи и своевременная замена элементов питания в портативных моделях.
• Документирование результатов калибровок и технического обслуживания.

7. Сравнение типов приборов и критерии профессионального выбора

Выбор конкретного газоанализатора определяется условиями эксплуатации, требуемой точностью, количеством контролируемых точек и бюджетом. Портативные одноканальные устройства, например Лидер 04, оптимальны для разовых обследований и работы мобильных бригад. Многоканальные портативные модели Топ-Сенс 310 позволяют одновременно контролировать метан, кислород и другие компоненты в сложных условиях.

Стационарные системы с выносными блоками датчиков обеспечивают постоянный мониторинг на крупных объектах. Они поддерживают интеграцию с системами автоматизации, имеют релейные выходы для управления исполнительными механизмами (вентиляция, сигнализация, отключение оборудования) и позволяют вести централизованный сбор данных.

При выборе учитывают степень взрывозащиты, диапазон рабочих температур, устойчивость к влажности, наличие сертификатов и гарантийные обязательства. Комбинированные приборы с несколькими типами сенсоров дают наиболее полную информацию о составе газовой среды.

8. Нормативная база и требования к системам контроля загазованности

Организация контроля содержания метана регламентируется комплексом нормативных документов, включая ГОСТ 12.1.005 (гигиенические нормативы), правила промышленной безопасности опасных производственных объектов, технические регламенты Таможенного союза (ТР ТС 012/2011) и отраслевые стандарты. Особое внимание уделяется правильному размещению датчиков, настройке порогов срабатывания сигнализации (ПДК и ДВК) и периодичности метрологического обеспечения.

Взрывозащищенное исполнение приборов с соответствующей маркировкой является обязательным требованием для работы в зонах с возможным образованием взрывоопасных смесей. Регулярные поверки, проводимые аккредитованными организациями, подтверждают соответствие метрологических характеристик заявленным значениям.

Документация по эксплуатации должна включать журналы учета калибровок, акты технического обслуживания и протоколы поверок. Это позволяет не только поддерживать оборудование в исправном состоянии, но и демонстрировать соблюдение требований надзорным органам.

9. Преимущества современных технологий и тенденции развития

Современные датчики метана и газоанализаторы на их основе обладают рядом значительных преимуществ по сравнению с устаревшими моделями. Цифровая обработка сигналов минимизирует влияние помех, алгоритмы самодиагностики своевременно выявляют неисправности, а беспроводные модули передачи данных упрощают построение распределенных систем мониторинга.

Тенденции развития включают миниатюризацию сенсоров, увеличение срока службы, интеграцию с системами искусственного интеллекта для прогнозирования рисков и создание многофункциональных устройств, способных определять десятки компонентов одновременно. Такие решения особенно востребованы на крупных промышленных предприятиях и в системах экологического мониторинга.

Использование приборов с инфракрасными сенсорами позволяет значительно снизить эксплуатационные затраты за счет редкой замены чувствительных элементов и минимального технического обслуживания.

10. Заключение и рекомендации

Глубокое понимание принципов работы датчиков метана, особенностей различных типов сенсоров и правил их практического применения позволяет специалистам эффективно организовывать системы контроля загазованности. Правильно подобранное и грамотно эксплуатируемое оборудование существенно снижает промышленные риски, повышает безопасность персонала и способствует бесперебойной работе технологического оборудования.

Для оснащения объекта надежными средствами контроля метана и других опасных газов можно купить современные газоанализаторы по конкурентной цене. Специализированные модели обеспечат точные измерения, удобство использования и соответствие всем актуальным требованиям безопасности в самых различных условиях эксплуатации.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
