Методики отбора проб и лабораторного анализа диоксида азота в воздухе

1. 1. Введение
2. 2. Нормативная база и предельно допустимые концентрации
3. 3. Физико-химические свойства диоксида азота
4. 4. Методики отбора проб воздуха на содержание диоксида азота
   1. 4.1. Активный (аспирационный) метод отбора
   2. 4.2. Пассивный метод отбора проб
   3. 4.3. Использование сорбционных трубок и поглотителей
   4. 4.4. Подготовка к отбору и требования к оборудованию
5. 5. Предварительный контроль с помощью газоанализаторов
6. 6. Основы лабораторного анализа (часть 1)
7. 7. Лабораторный анализ: основные методы и процедуры (часть 2)
8. 8. Альтернативные методы анализа
9. 9. Контроль качества результатов и возможные погрешности
10. 10. Практические рекомендации по организации мониторинга
11. 11. Заключение

1. Введение

Диоксид азота NO2 представляет собой одно из ключевых загрязняющих веществ, мониторинг которого обязателен на промышленных объектах, в городах и на рабочих местах. Это газ, образующийся преимущественно при высокотемпературных процессах горения топлива в двигателях автомобилей, котельных установках, на предприятиях химической, металлургической и энергетической отраслей. В воздухе рабочей зоны и атмосферном воздухе NO2 способствует формированию фотохимического смога, кислотных осадков и оказывает прямое негативное воздействие на здоровье человека.

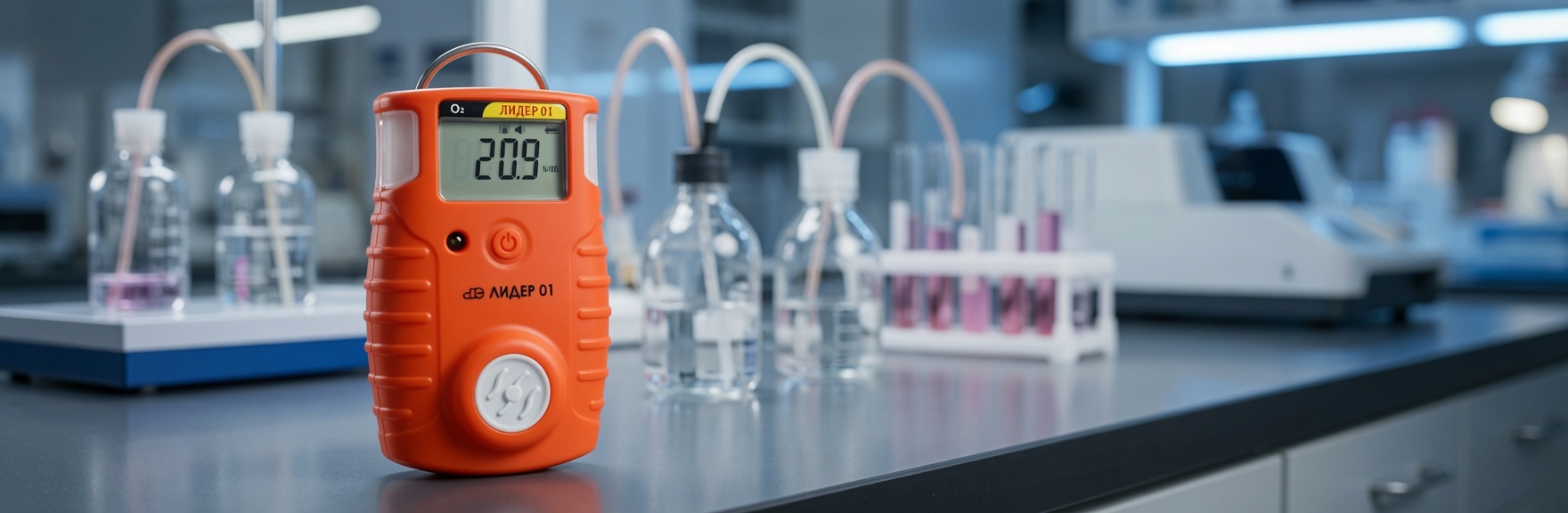

Своевременный отбор проб и последующий лабораторный анализ позволяют количественно оценить уровень загрязнения, выявить динамику изменений концентрации и разработать эффективные меры защиты. Методики, описанные в стандартах, обеспечивают высокую точность и сопоставимость результатов между различными лабораториями. Портативные газоанализаторы, включая модели Лидер 01 для однокомпонентного контроля или ТОП-СЕНС 310 для многоканального мониторинга, часто применяются для оперативной оценки ситуации перед детальным лабораторным исследованием.

В первой части статьи подробно рассматриваются нормативные требования, физико-химические характеристики вещества, основные подходы к отбору проб и подготовительные процедуры. Во второй части будут освещены этапы лабораторного анализа, расчеты, возможные погрешности и практические аспекты применения результатов в производственной деятельности. Такой структурированный подход помогает специалистам по КИПиА и экологам системно организовывать работу по контролю воздушной среды.

Актуальность темы обусловлена ужесточением экологического законодательства и ростом требований к безопасности труда. Регулярный мониторинг \( \ce{NO2} \) снижает риски профессиональных заболеваний органов дыхания и способствует сохранению окружающей среды.

Обеспечьте безопасность персонала на объектах с высоким риском — купить взрывозащищенный переносной газоанализатор СЕАН-П станет отличным решением.

2. Нормативная база и предельно допустимые концентрации

Контроль содержания диоксида азота в воздухе регламентируется обширной нормативной базой Российской Федерации и международными стандартами. Основные документы включают:

• ГН 2.1.6.3492-17 «Предельно допустимые концентрации загрязняющих веществ в атмосферном воздухе населенных мест».
• ГН 2.2.5.3532-18 «Предельно допустимые концентрации вредных веществ в воздухе рабочей зоны».
• СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и безвредности факторов среды обитания».
• РД 52.04.792-2014 «Массовая концентрация оксида и диоксида азота в пробах атмосферного воздуха. Методика измерений фотометрическим методом».
• МУК 4.1.2473-09 «Измерение массовых концентраций оксида и диоксида азота в воздухе рабочей зоны».
• ГОСТ Р ИСО 16000-15-2012 «Воздух замкнутых помещений. Часть 15. Отбор проб при определении содержания диоксида азота».

Предельно допустимые концентрации (ПДК) диоксида азота варьируются в зависимости от среды:

Превышение этих значений требует немедленных корректирующих действий. Нормативы учитывают как острое, так и хроническое воздействие вещества. Стационарные системы на базе приборов типа Ока или Хоббит позволяют вести непрерывный мониторинг с автоматической сигнализацией при приближении к пороговым значениям.

Документы также определяют требования к метрологическому обеспечению измерений, включая периодичность поверки средств измерений и порядок оформления протоколов анализа.

3. Физико-химические свойства диоксида азота

Диоксид азота — токсичный газ красно-бурого цвета с резким запахом. Молекулярная формула NO2, молекулярная масса 46,0055 г/моль. В нормальных условиях существует в равновесии с димером N2O4. Температура кипения +21,2 °C, температура плавления –11,2 °C. Хорошо растворим в воде с образованием смеси азотной HNO3 и азотистой HNO2 кислот.

Химическая активность NO2 проявляется в реакциях окисления и нитрования органических соединений. В атмосфере он участвует в фотохимических циклах, способствуя образованию приземного озона. Эти свойства определяют выбор сорбентов и реагентов для анализа: чаще всего применяются реакции диазотирования с последующим образованием азокрасителей.

Физические характеристики влияют на процессы диффузии и сорбции при отборе проб. Высокая реакционная способность требует особых условий хранения проб и быстрого проведения анализа после отбора.

4. Методики отбора проб воздуха на содержание диоксида азота

4.1. Активный (аспирационный) метод отбора

Активный метод является основным для разовых и среднесуточных измерений. Воздух с помощью аспирационного устройства прокачивается через поглотительный раствор или твердый сорбент. Основные параметры:

• Объем отбираемой пробы: от 10 до 120 дм³.
• Скорость аспирации: 0,25–0,5 дм³/мин для разовой пробы.
• Продолжительность отбора: 20–60 минут для разовой концентрации, до 12 дискретных отборов для среднесуточной.

В качестве поглотителя часто используется раствор, содержащий сульфаниловую кислоту. Метод подробно описан в РД 52.04.792-2014. После отбора пробы герметично закрывают и доставляют в лабораторию в кратчайшие сроки.

4.2. Пассивный метод отбора проб

Пассивный отбор основан на свободной диффузии молекул NO2 к поверхности сорбента без применения насосов. Достоинства включают низкую стоимость, простоту развертывания сети мониторинга и возможность длительной экспозиции (от нескольких часов до нескольких недель).

Факторы, влияющие на точность: температура, относительная влажность, скорость ветра. Результаты корректируются с помощью калибровочных коэффициентов. Метод особенно полезен для фонового мониторинга в жилых районах и на удаленных объектах.

4.3. Использование сорбционных трубок и поглотителей

Сорбционные трубки (СТ) заполняются гранулированными сорбентами или хемосорбентами. Для определения NO2 применяют трубки с иодидом калия или оксидом хрома (VI) для окисления NO до NO2. После отбора вещество десорбируют и подвергают фотометрическому или другому анализу.

Преимущества: высокая чувствительность, возможность одновременного определения нескольких компонентов. Требования к расположению трубок: вертикальное положение, сорбент вниз, воздух проходит снизу вверх.

4.4. Подготовка к отбору и требования к оборудованию

Подготовка включает следующие этапы:

1. Проверка исправности и герметичности аспираторов и соединительных шлангов.
2. Калибровка расходомеров.
3. Приготовление свежих поглотительных растворов и их контроль.
4. Маркировка проб и ведение полевого журнала с указанием метеоусловий.
5. Обеспечение мер безопасности: использование средств индивидуальной защиты, особенно во взрывоопасных зонах.

Оборудование должно иметь соответствующие сертификаты и поверку. Модели газоанализаторов, такие как СЕАН-П или Лидер 04, позволяют проводить предварительную оценку концентрации непосредственно на месте, оптимизируя стратегию отбора проб.

5. Предварительный контроль с помощью газоанализаторов

Перед лабораторным анализом целесообразно проводить оперативный мониторинг с использованием современных газоанализаторов. Портативные приборы Лидер 01, ТОП-СЕНС 210 или стационарные системы Ока с выносными датчиками обеспечивают непрерывное измерение объемной доли или массовой концентрации NO2 с высокой точностью.

Основные функции: цифровая индикация, световая, звуковая и вибрационная сигнализация по двум порогам, регистрация данных, самодиагностика. Диффузионный или принудительный отбор проб, взрывозащищенное исполнение позволяют применять их в различных условиях. Такие устройства существенно сокращают время реагирования на превышение нормативов и помогают выбрать оптимальные точки и время для лабораторного отбора проб.

Интеграция газоанализаторов в системы мониторинга повышает общую эффективность контроля воздушной среды на предприятии.

6. Основы лабораторного анализа

Лабораторный этап начинается с подготовки пробы. При фотометрическом методе (РД 52.04.792-2014) \( \ce{NO2} \) улавливается в поглотитель, где образует нитрит-ион. Затем добавляют реактивы (сульфаниловая кислота и N-(1-нафтил)этилендиамин), развивается окраска розового цвета.

Измерение оптической плотности проводят на спектрофотометре при длине волны 520–545 нм. Расчет концентрации выполняется по калибровочному графику:

\[ C = \frac{(D - D_0) \times V_1 \times 1000}{V_0 \times K \times V_2} \]

где \( D \) — оптическая плотность пробы, \( D_0 \) — холостая проба, \( V_1 \) — объем поглотительного раствора, \( V_0 \) — объем отобранного воздуха, \( K \) — коэффициент пересчета, \( V_2 \) — аликвота.

Метод обладает высокой чувствительностью и селективностью. Во второй части будут рассмотрены альтернативные методы (хроматография, хемилюминесценция), контроль качества и обработка результатов.

7. Лабораторный анализ: основные методы и процедуры

Лабораторный этап является завершающим и наиболее ответственным в процессе определения концентрации диоксида азота. После доставки проб в аккредитованную лабораторию проводят первичный осмотр и регистрацию. Поглотительные растворы или сорбенты извлекают, количественно переносят в мерные колбы, доводят до метки дистиллированной водой и тщательно перемешивают. Для фотометрического определения по РД 52.04.792-2014 и МУК 4.1.2473-09 в аликвоту раствора добавляют реагенты в строго определенной последовательности.

Сначала вводят раствор сульфаниловой кислоты в кислой среде, что приводит к диазотированию нитрит-ионов. Затем добавляют N-(1-нафтил)этилендиамин-дигидрохлорид, в результате чего образуется интенсивно окрашенный азокраситель розово-фиолетового цвета. Развитие окраски происходит в течение 10–20 минут при комнатной температуре. Оптическую плотность измеряют на спектрофотометре или фотоэлектроколориметре при длине волны 540 ± 10 нм в кюветах с толщиной слоя 1 или 5 см.

Параллельно с рабочими пробами обязательно выполняют холостые опыты для учета фона реактивов. Калибровочный график строят в диапазоне, соответствующем ожидаемым концентрациям, с использованием не менее 5–7 стандартных растворов. Линейность графика проверяют статистически. Расчет массовой концентрации \( \ce{NO2} \) производят по формуле:

\[ C = \frac{(D - D_0) \times V_1 \times 1000}{V_0 \times K \times b \times V_2} \]

где \( C \) — концентрация, мг/м³; \( D \) — оптическая плотность пробы; \( D_0 \) — оптическая плотность холостой пробы; \( V_1 \) — объем поглотительного раствора, мл; \( V_0 \) — объем отобранного воздуха, приведенный к стандартным условиям, л; \( K \) — коэффициент пересчета; \( b \) — толщина поглощающего слоя, см; \( V_2 \) — объем аликвоты, мл.

Все измерения проводят в условиях контролируемой температуры (20 ± 5 °C) и влажности. Результаты округляют в соответствии с требованиями нормативных документов.

8. Альтернативные методы анализа

Фотометрический метод является классическим, однако в ряде случаев применяют более современные подходы, обладающие повышенной чувствительностью и селективностью:

• Газовая хроматография с масс-спектрометрическим детектором (ГХ-МС) — позволяет определять \( \ce{NO2} \) в сложных газовых смесях с минимальными пределами обнаружения.
• Хемилюминесцентный анализ — основан на реакции оксида азота с озоном и последующем измерении интенсивности хемилюминесценции. Часто используется в автоматических мониторинговых станциях.
• Ионная хроматография — после поглощения \( \ce{NO2} \) в щелочной раствор определяют нитрит- и нитрат-ионы с высокой точностью.
• Спектрофотометрия в ультрафиолетовой области — прямая регистрация поглощения \( \ce{NO2} \) на характерных длинах волн.
• Электрохимические сенсорные методы — применяются как в лабораторных, так и в полевых условиях с использованием портативных устройств.

Выбор конкретного метода определяется задачами исследования, требуемой производительностью, наличием оборудования и финансовыми возможностями лаборатории. Для рутинного контроля воздуха рабочей зоны фотометрия остается наиболее доступным и надежным вариантом.

9. Контроль качества результатов и возможные погрешности

Обеспечение метрологической traceability и достоверности результатов достигается через систему внутреннего и внешнего контроля качества. Внутренний контроль включает анализ холостых проб, параллельных определений и стандартных образцов. Внешний — участие в программах межлабораторных сличений.

Основные источники систематических и случайных погрешностей:

1. Неполное улавливание NO2 при отборе проб вследствие недостаточной эффективности сорбента или высокой скорости аспирации.
2. Химическое взаимодействие диоксида азота с сопутствующими веществами (озон, сернистый ангидрид) во время хранения проб.
3. Инструментальные погрешности спектрофотометров и аспираторов.
4. Влияние метеорологических факторов (температура, давление, влажность) на объем пробы воздуха.
5. Субъективные ошибки при подготовке реактивов и проведении измерений.

Для минимизации погрешностей рекомендуется:

• Использовать только поверенное оборудование.
• Проводить анализ в максимально короткие сроки после отбора.
• Применять статистические методы обработки данных (расчет среднего, стандартного отклонения, доверительных интервалов).
• Вводить поправочные коэффициенты на условия окружающей среды.

Типичная расширенная неопределенность измерений по фотометрическому методу составляет 15–25 % при уровне доверительной вероятности 95 %.

10. Практические рекомендации по организации мониторинга

Эффективная система контроля NO2 строится на сочетании непрерывного инструментального мониторинга и периодического лабораторного анализа. Рекомендуется разрабатывать индивидуальные программы мониторинга с учетом специфики производства, количества источников выбросов и численности персонала.

Ключевые рекомендации:

1. Размещать точки отбора проб и установки газоанализаторов в зонах максимального риска (возле источников, на рабочих местах, на границе санитарно-защитной зоны).
2. Проводить предварительное обследование с помощью портативных приборов Лидер 04, ТОП-СЕНС 310 или СЕАН-П для выявления «горячих точек».
3. Сочетать активный и пассивный отбор проб для получения как оперативных, так и интегральных данных.
4. Вести электронный журнал регистрации результатов с возможностью построения трендов и прогнозирования.
5. Регулярно проводить обучение специалистов по отбору проб и работе с оборудованием.
6. Обеспечивать своевременное техническое обслуживание и поверку всех средств измерений.
7. Интегрировать данные от стационарных систем Ока или Хоббит с результатами лабораторных анализов в единую информационную систему предприятия.

Такая комплексная стратегия позволяет не только выполнять требования нормативных документов, но и оптимизировать технологические процессы, снижать выбросы и улучшать условия труда.

11. Заключение

Методики отбора проб и лабораторного анализа диоксида азота в воздухе являются неотъемлемой частью системы производственного экологического контроля и охраны труда. Точное соблюдение стандартизированных процедур, использование современного оборудования и регулярный анализ результатов обеспечивают надежную защиту здоровья работников и окружающей среды.

Комплексный подход, включающий как оперативный мониторинг газоанализаторами, так и углубленный лабораторный контроль, позволяет своевременно выявлять и устранять превышения нормативов, повышая общую безопасность технологических процессов.

Для эффективного решения задач по контролю диоксида азота и других вредных газов купить высокоточные контрольно-измерительные приборы по оптимальной цене рекомендуется у проверенного поставщика специализированного оборудования. Правильный выбор моделей обеспечит точность, надежность и долговечность в реальных условиях эксплуатации.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
