Оглавление
- 1. Введение
- 2. Нормативные требования к контролю концентрации хлора
- 3. Принципы работы систем дозирования хлора в реальном времени
- 4. Устройство дозирующих станций хлора
- 5. Сенсоры и газоанализаторы для контроля хлора
- 6. Автоматизация и управление процессом дозирования
- 7. Преимущества систем реального времени
- 8. Области применения промышленных систем
- 9. Особенности монтажа и эксплуатации дозирующих станций
- 10. Техническое обслуживание и калибровка оборудования
1. Введение
Хлор и его соединения остаются одним из наиболее эффективных и экономичных средств обеззараживания воды в промышленных масштабах. Промышленные системы дозирования и контроля хлора в реальном времени обеспечивают точное поддержание концентрации реагента, минимизируя риски как недостаточной дезинфекции, так и передозировки. Такие комплексы широко применяются на объектах водоподготовки, очистных сооружениях, в пищевой промышленности, энергетике и коммунальном хозяйстве.
Современные дозирующие станции хлора объединяют функции измерения, регулирования и подачи реагента в единую автоматизированную систему. Это позволяет оперативно реагировать на изменения качества исходной воды, расхода и других технологических параметров, обеспечивая стабильность процесса и соответствие санитарным нормам.
Современное оборудование для опасных производств — купить взрывозащищённый многоканальный газоанализатор Инфогаз с расширенными возможностями.
2. Нормативные требования к контролю концентрации хлора
Контроль содержания хлора регулируется несколькими ключевыми документами. Согласно СанПиН 1.2.3685-21, остаточная концентрация свободного хлора в питьевой воде должна находиться в пределах 0,3–0,5 мг/л на выходе из сооружений водоподготовки и не превышать 0,8–1,2 мг/л в распределительной сети.
Для воздуха рабочей зоны ПДК хлора составляет 1 мг/м³ (ГОСТ 12.1.005). В производственных помещениях, где обращается хлор, обязательно предусматривается система сигнализации и противоаварийной вентиляции при превышении 20 ПДК. Газоанализаторы хлора должны обеспечивать измерения с погрешностью не более ±25% и иметь два порога срабатывания сигнализации.
Системы дозирования должны соответствовать требованиям взрывозащиты (для объектов с возможным образованием газовых смесей) и обеспечивать непрерывный мониторинг параметров в реальном времени.
3. Принципы работы систем дозирования хлора в реальном времени
Основной принцип работы — поддержание заданной концентрации остаточного хлора путем автоматической корректировки дозы реагента. Система непрерывно получает данные от датчиков и передает их на контроллер, который сравнивает текущее значение с уставкой.
Наиболее распространены два подхода:
- Пропорциональное дозирование — доза хлора рассчитывается пропорционально расходу обрабатываемой воды.
- Регулирование с обратной связью — коррекция по сигналу от датчика остаточного хлора.
В продвинутых системах применяется комбинированный метод с использованием ПИД-регулятора.
4. Устройство дозирующих станций хлора
Типичная дозирующая станция хлора включает несколько основных узлов:
- Емкость для хранения реагента (гипохлорит натрия или диоксид хлора).
- Дозирующие насосы (перистальтические или мембранные) с регулируемой производительностью.
- Узел смешения и инжекции.
- Систему контроля параметров воды (датчики расхода, pH, окислительно-восстановительного потенциала и остаточного хлора).
- Контроллер с интерфейсом для настройки и мониторинга.
Станции могут быть выполнены в стационарном или модульном исполнении, что упрощает интеграцию в существующие технологические линии.
5. Сенсоры и газоанализаторы для контроля хлора

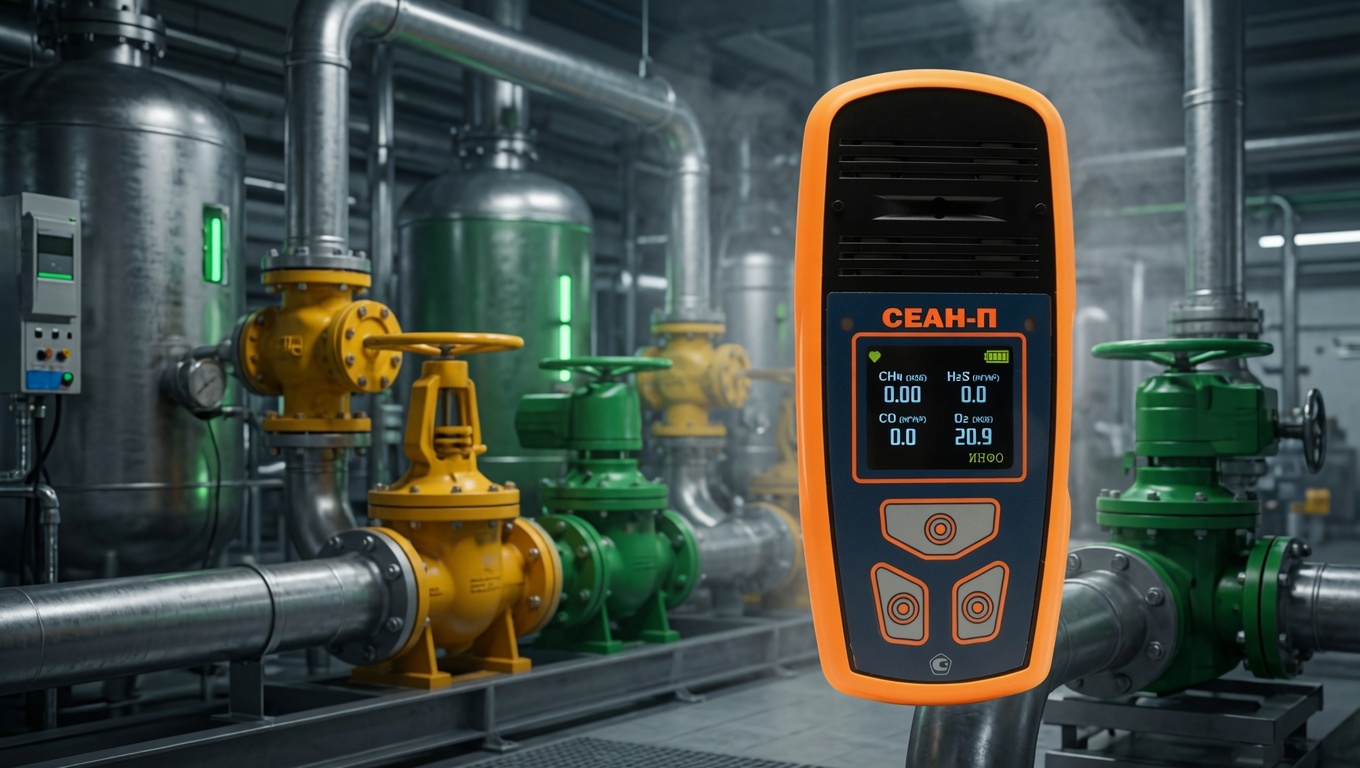

Для измерения концентрации хлора в воде применяются амперометрические и потенциостатические датчики, а для контроля воздуха — электрохимические сенсоры. Портативные газоанализаторы позволяют оперативно проверять уровень загазованности в помещениях хранения и дозирования.
Стационарные системы, обеспечивают непрерывный мониторинг с выводом сигналов на системы верхнего уровня. Электрохимические сенсоры обладают высокой избирательностью и быстрым временем отклика, что критично для работы в реальном времени.
6. Автоматизация и управление процессом дозирования
Современные контроллеры поддерживают интеграцию с системами КИПиА по протоколам Modbus, 4-20 мА и другим. Автоматическая самодиагностика, запись событий и возможность удаленного мониторинга существенно повышают надежность эксплуатации.
ПИД-регулирование позволяет минимизировать колебания концентрации даже при значительных возмущениях (изменение расхода воды, температуры или органической нагрузки).
7. Преимущества систем реального времени
По сравнению с периодическим ручным контролем автоматические системы обеспечивают:
- Снижение расхода реагентов на 15–30%;
- Повышение стабильности качества воды;
- Минимизацию рисков для персонала;
- Соответствие строгим санитарным нормам;
- Возможность документирования всех параметров процесса.
8. Области применения промышленных систем
Дозирующие станции хлора активно используются на водозаборных узлах, очистных сооружениях хозяйственно-питьевого и промышленного водоснабжения, в бассейнах, на предприятиях пищевой промышленности и в системах охлаждения технологического оборудования. Переносные газоанализаторы хлора применяются службами КИПиА для периодического контроля и аварийных проверок.
9. Особенности монтажа и эксплуатации дозирующих станций
Правильный монтаж дозирующей станции хлора — залог стабильной и безопасной работы системы. Оборудование рекомендуется устанавливать в отдельном вентилируемом помещении с температурой от +5 до +40 °C. Датчики остаточного хлора следует размещать в зоне хорошего перемешивания воды, после точки инжекции реагента, на расстоянии, обеспечивающем время реакции не менее 30–60 секунд.
Дозирующие насосы монтируются с учетом высоты всасывания и необходимого напора. Важно предусмотреть обратные клапаны, фильтры на линии подачи реагента и систему защиты от сухого хода. Для стационарных систем контроля воздуха в помещении дозирования устанавливаются газоанализаторы хлора с выводом сигналов на щит автоматики.
При эксплуатации особое внимание уделяется герметичности соединений, своевременной замене расходных частей насосов и регулярной проверке показаний датчиков. Переносные газоанализаторы используются для оперативного контроля концентрации хлора в воздухе рабочей зоны при проведении регламентных работ.
10. Техническое обслуживание и калибровка оборудования
Техническое обслуживание включает ежедневный визуальный осмотр, еженедельную проверку сигнализации и ежемесячную калибровку сенсоров. Калибровка амперометрических датчиков хлора проводится по стандартным растворам с известной концентрацией с использованием метода нулевой точки и точки шкалы.
Электрохимические газоанализаторы хлора (в том числе стационарные системы на базе модификаций ОКА) требуют периодической поверки и замены сенсоров в соответствии с паспортными сроками службы. Рекомендуется вести журнал учета технического обслуживания с фиксацией всех параметров калибровки и результатов поверки.
Современные системы позволяют выполнять автоматическую диагностику и корректировку нуля, что значительно снижает трудозатраты обслуживающего персонала. При обнаружении отклонений выше допустимых значений система автоматически переходит в режим аварийной сигнализации и может блокировать подачу реагента.
Заключение
Промышленные системы дозирования и контроля хлора в реальном времени представляют собой комплексное решение, обеспечивающее высокую точность, безопасность и экономическую эффективность процесса обеззараживания воды. Правильно подобранное и грамотно эксплуатируемое оборудование позволяет стабильно выдерживать нормативные параметры качества воды и минимизировать риски для персонала и окружающей среды.
Если вам требуется надежная система дозирования хлора или современные приборы контроля концентрации, специалисты помогут подобрать оптимальную конфигурацию под ваши задачи. Купить такое оборудование по выгодной цене с гарантией качества и сервисной поддержкой — значит инвестировать в стабильность технологического процесса и безопасность производства.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
