Оглавление
- 1. Введение в проблему мониторинга диоксида азота
- 2. Нормативная база непрерывного мониторинга выбросов
- 3. Принципы работы систем мониторинга NO₂
- 4. Основные компоненты систем непрерывного контроля
- 5. Особенности применения на тепловых электростанциях
- 6. Применение на других промышленных объектах
- 7. Критерии выбора оборудования
- 8. Эксплуатация, калибровка и обслуживание
- 9. Преимущества и экономический эффект
1. Введение в проблему мониторинга диоксида азота
Диоксид азота (NO₂) является одним из приоритетных загрязняющих веществ, образующихся в процессе высокотемпературного окисления атмосферного азота и азотсодержащих соединений в топливе. На тепловых электростанциях (ТЭС) и промышленных объектах выбросы NO₂ возникают преимущественно при сжигании природного газа, угля, мазута и других видов топлива. Этот газ относится к группе оксидов азота (NOx) и оказывает значительное негативное воздействие на окружающую среду и здоровье человека.
NO₂ способствует формированию фотохимического смога, кислотных осадков, а также участвует в процессах эвтрофикации водоемов. В атмосферном воздухе он раздражает слизистые оболочки дыхательных путей, снижает иммунитет и может провоцировать обострение хронических заболеваний. В связи с этим непрерывный мониторинг выбросов NO₂ приобретает особую актуальность для предприятий, стремящихся соответствовать современным экологическим стандартам.
Автоматизированные системы непрерывного контроля и учета выбросов (АСНКиУВ) позволяют в режиме реального времени получать данные о концентрациях загрязнителя, рассчитывать валовые выбросы и оперативно реагировать на превышения установленных норм. Такие системы являются неотъемлемой частью производственного экологического контроля на объектах I категории негативного воздействия на окружающую среду.
Эффективный мониторинг помогает не только выполнять требования законодательства, но и оптимизировать технологические процессы, снижая расход топлива и повышая эффективность газоочистного оборудования. Портативные и стационарные газоанализаторы, такие как модели Ока с выносным блоком датчиков или Хоббит, обеспечивают необходимую точность и надежность измерений в сложных промышленных условиях.
Когда требуется высокая мобильность и точность измерений, стоит приобрести портативный многоканальный газоанализатор СЕАН-П для промышленного применения.
2. Нормативная база непрерывного мониторинга выбросов
Правовые основы мониторинга выбросов диоксида азота закреплены в Федеральном законе № 219-ФЗ «Об охране окружающей среды» и связанных подзаконных актах. Для объектов, отнесенных к I категории, установка АСНКиУВ является обязательной. Нормативы предельно допустимых выбросов (ПДВ) рассчитываются индивидуально и утверждаются территориальными органами Росприроднадзора.
В справочниках по наилучшим доступным технологиям (НДТ/ИТС) для теплоэнергетики устанавливаются конкретные требования к концентрациям NO₂ в отходящих газах. Для ТЭС на угле мощностью более 300 МВт рекомендуемые значения часто находятся в диапазоне 200–500 мг/м³, в зависимости от типа топлива и применяемых технологий снижения NOx. Аналогичные нормы действуют для газовых и мазутных станций.
Системы мониторинга должны обеспечивать измерения с заданной погрешностью, непрерывную регистрацию данных с интервалом не более 1–5 минут и возможность передачи информации в государственные реестры. Важным аспектом является метрологическое обеспечение — периодическая поверка и калибровка приборов с использованием поверочных газовых смесей.
Расчет валовых выбросов выполняется по формулам приведения к нормальным условиям (0 °C, 101,3 кПа, сухой газ):
\[ V_0 = V \times \frac{273}{273 + t} \times \frac{P}{101,3} \times K_w \]
где \( V_0 \) — приведенный объемный расход, \( V \) — измеренный расход, \( t \) — температура, \( P \) — давление, \( K_w \) — коэффициент влажности. Масса выброса NO₂ определяется как:
\[ M = C \times V_0 \times 10^{-6} \]
где \( C \) — концентрация в мг/м³. Такие расчеты интегрируются в программное обеспечение систем на базе стационарных газоанализаторов.
3. Принципы работы систем мониторинга NO₂
3.1. Типы сенсоров и физико-химические основы измерений
Современные системы используют несколько принципов детекции. Электрохимические сенсоры основаны на потенциостатической амперометрии: ток, генерируемый при окислении или восстановлении NO₂ на рабочем электроде, пропорционален концентрации газа. Эти сенсоры отличаются высокой чувствительностью и селективностью.
Хемилюминесцентные анализаторы, часто применяемые на ТЭС, регистрируют свечение, возникающее при реакции NO с озоном, с последующим конвертированием NO₂ в NO. Инфракрасные (ИК) сенсоры работают по принципу селективного поглощения инфракрасного излучения молекулами NO₂ на характерных длинах волн.
Для многокомпонентного анализа востребованы многоканальные приборы. Портативные модели Лидер 01 и Лидер 04 с электрохимическими датчиками обеспечивают оперативный контроль в труднодоступных точках. Стационарные решения на базе Ока или Хоббит позволяют вести непрерывное наблюдение с выносными блоками датчиков, устойчивыми к высоким температурам и агрессивным средам.
Топ-Сенс 310 как многоканальный портативный детектор 4 газов успешно применяется для комплексного мониторинга NO₂ совместно с CO, O₂ и горючими газами. Время отклика таких приборов обычно составляет от нескольких секунд до минуты.
3.2. Архитектура автоматизированных систем контроля
Автоматизированная система включает следующие уровни: пробоотбор, подготовку пробы, аналитический модуль, обработку и передачу данных. Пробоотбор осуществляется через зонды, установленные в газоходах. Для предотвращения конденсации и загрязнения пробы применяются обогреваемые линии и фильтры.
Блок подготовки пробы удаляет влагу, пыль и агрессивные компоненты. Аналитический модуль (газоанализатор) преобразует сигналы сенсоров в цифровые значения. Микропроцессорные контроллеры выполняют расчеты, формируют архивы и сигналы тревоги при достижении порогов (например, 1-й и 2-й уровни ПДВ).

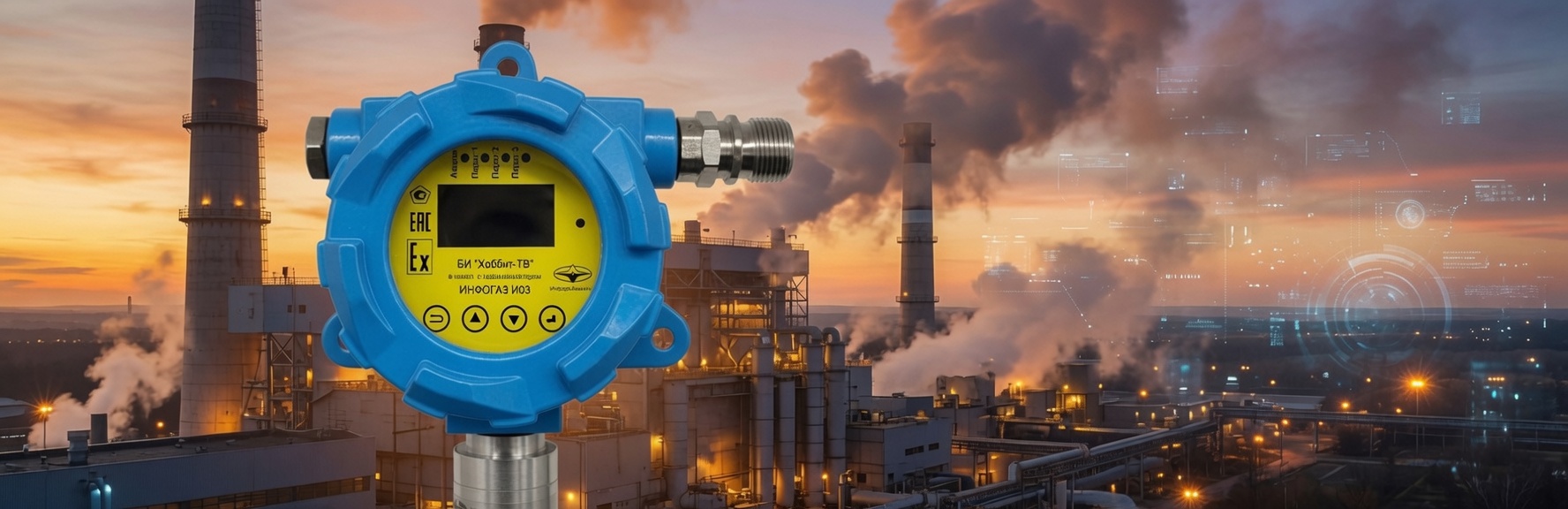

Стационарные системы Хоббит и Ока поддерживают токовые выходы 4–20 мА, цифровые интерфейсы RS-485 (Modbus) и интеграцию с АСУ ТП. Это позволяет автоматически корректировать режимы горения при росте концентрации NO₂.
3.3. Измерение вспомогательных параметров
Для корректного расчета выбросов одновременно контролируются объемный расход дымовых газов, температура, давление и содержание кислорода. Эти данные используются для приведения результатов к стандартным условиям. Современные системы объединяют в одном комплексе газоанализаторы и расходомеры.
4. Основные компоненты систем непрерывного контроля
Основу любой системы составляют газоанализаторы, адаптированные к условиям эксплуатации. Стационарные модели обеспечивают непрерывную работу 24/7, портативные — используются для верификации и сервисного обслуживания.
Важными элементами являются:
- Выносные блоки датчиков (например, в комплекте с Ока), позволяющие устанавливать сенсоры в зоне высоких температур.
- Системы пробоподготовки с автоматической продувкой и калибровкой.
- Блоки индикации и регистрации с высококонтрастными дисплеями и архивами данных.
- Программное обеспечение для обработки, визуализации и отчетности.
- Средства сигнализации (звуковая, световая, релейные выходы).
Приборы Лидер серии и Топ-Сенс 310 обладают высокой степенью защиты (IP67), взрывозащитой и длительным сроком службы сенсоров (до 2 лет и более).
5. Особенности применения на тепловых электростанциях
На ТЭС системы мониторинга NO₂ устанавливаются на основных дымовых трубах после котлов и установок очистки. Особое внимание уделяется представительности пробы — зонды размещаются в сечениях с равномерным распределением потока. Для угольных станций актуальна защита от абразивного износа пылью.
Интеграция с системами селективного некаталитического или каталитического восстановления (SNCR, SCR) позволяет снижать образование NO₂ на этапе горения. Данные мониторинга используются для оперативного управления подачей аммиака или карбамида. Стационарные газоанализаторы ЭССА и Хоббит отлично зарекомендовали себя в этих условиях благодаря надежности и возможности работы с выносными датчиками.
Требования к бесперебойности высоки: системы оснащаются резервным питанием и автоматической самодиагностикой. Периодический контроль с помощью портативных приборов Лидер 04 дополняет стационарные измерения.
6. Применение на других промышленных объектах
В химической промышленности, металлургии, нефтепереработке и производстве цемента также требуется непрерывный мониторинг NO₂. Здесь часто применяются компактные многоканальные решения Топ-Сенс 310 и СЕАН-П, способные контролировать несколько газов одновременно.
На котельных и в ЖКХ востребованы относительно недорогие стационарные системы с возможностью интеграции в существующие щиты управления. Портативные модели Лидер 01 удобны для обследования труднодоступных участков и аварийного контроля.
Во всех случаях системы должны соответствовать условиям эксплуатации: диапазону температур, влажности, наличию вибраций и потенциально взрывоопасных зон. Взрывозащищенное исполнение приборов является обязательным требованием на многих объектах.
7. Критерии выбора оборудования
Выбор системы непрерывного мониторинга выбросов NO₂ требует комплексного подхода. Основными критериями являются соответствие техническим требованиям конкретного объекта, включая диапазон измеряемых концентраций, точность, время отклика и условия эксплуатации. Для ТЭС и крупных промышленных источников рекомендуется оборудование, способное работать в широком диапазоне температур от минус 40 °C до плюс 55 °C, при высокой влажности и наличии механических воздействий.
Особое внимание уделяется типу сенсоров: электрохимические обеспечивают хорошую селективность к NO₂, инфракрасные — стабильность в присутствии других газов, а хемилюминесцентные подходят для высокоточных лабораторных и стационарных измерений. Важна совместимость с существующими системами автоматизации предприятия. Стационарные газоанализаторы Ока с выносным блоком датчиков и Хоббит позволяют организовать надежный контроль непосредственно в газоходах, минимизируя искажения результатов.
Портативные модели Лидер 01, Лидер 04 и Топ-Сенс 310 незаменимы для проведения пусконаладочных работ, периодической верификации и аварийного мониторинга. Многоканальные решения, такие как Топ-Сенс 310 и СЕАН-П, дают возможность одновременно определять концентрации NO₂, CO, O₂, SO₂ и других компонентов, что повышает эффективность контроля и снижает общие затраты. При выборе учитывается наличие взрывозащиты (маркировка Ex), степень защиты оболочки IP67, удобство интерфейса и возможность дистанционного мониторинга.
Дополнительными факторами служат срок службы сенсоров (желательно не менее 1,5–2 лет), простота калибровки, объем внутренней памяти для хранения архивов и поддержка стандартных протоколов передачи данных. Экономическая эффективность определяется не только начальной стоимостью, но и расходами на эксплуатацию, поверку и техническое обслуживание. Предпочтение отдается приборам российского производства, адаптированным к климатическим и промышленным условиям страны.
8. Эксплуатация, калибровка и обслуживание
Правильная эксплуатация систем мониторинга NO₂ обеспечивает их долгосрочную и безотказную работу. Перед вводом в эксплуатацию проводится монтаж, пусконаладка и первичная калибровка с использованием аттестованных поверочных газовых смесей. Регулярность калибровки определяется метрологическими требованиями и обычно составляет 3–6 месяцев для основных каналов измерения.
Портативные газоанализаторы Лидер 01 и Лидер 04 значительно упрощают процесс калибровки и поверки на месте. Они оснащены удобным интерфейсом с одной или несколькими кнопками, цифровыми дисплеями с подсветкой и функциями самодиагностики. Стационарные системы на базе Ока и Хоббит поддерживают автоматическую или полуавтоматическую калибровку, что снижает влияние человеческого фактора.
Техническое обслуживание включает периодический осмотр пробоотборных линий, замену фильтрующих элементов, очистку сенсоров и проверку герметичности соединений. Важно своевременно реагировать на сообщения о низком заряде источников питания, неисправностях датчиков или превышении диапазона измерений. Модели Топ-Сенс 310 и СЕАН-Н обладают развитой системой сигнализации (звуковой, световой, вибрационной), что позволяет оперативно выявлять отклонения.
Персонал, обслуживающий оборудование, должен пройти специальное обучение по правилам техники безопасности и особенностям работы с газоанализаторами. Ведение эксплуатационной документации, журналов поверок и архивов измерений помогает при подготовке отчетности для надзорных органов. Современные приборы имеют встроенную защиту от несанкционированного доступа и функции записи событий, что повышает надежность системы в целом.
В сложных условиях эксплуатации (высокая запыленность, агрессивные компоненты дымовых газов) рекомендуется использовать дополнительные системы пробоподготовки с обогревом и автоматической продувкой. Это значительно продлевает ресурс сенсоров и снижает вероятность ложных срабатываний.
9. Преимущества и экономический эффект современных решений
Внедрение систем непрерывного мониторинга выбросов NO₂ приносит предприятиям существенный экономический и экологический эффект. Реальное время получения данных позволяет оперативно корректировать режимы сжигания топлива, оптимизировать работу горелочных устройств и систем газоочистки. Это приводит к снижению удельных выбросов и экономии топливных ресурсов.
Автоматизация процессов контроля и учета выбросов существенно сокращает время на подготовку отчетности и минимизирует риски штрафных санкций за превышение нормативов ПДВ. Интеграция газоанализаторов Ока, Хоббит, Лидер 04 и Топ-Сенс 310 в единую информационную систему предприятия дает полную картину экологического состояния и позволяет прогнозировать возможные отклонения.
Дополнительными преимуществами являются повышение безопасности труда (своевременное оповещение о превышении концентраций вредных газов), улучшение экологического имиджа компании и возможность участия в зеленых инвестиционных программах. Портативные приборы СЕАН-П и Топ-Сенс 210 обеспечивают мобильность контроля на больших территориях промышленных объектов.
В долгосрочной перспективе инвестиции в современное контрольно-измерительное оборудование окупаются за счет снижения эксплуатационных затрат, повышения надежности технологического оборудования и предотвращения аварийных ситуаций. Комплексный подход к мониторингу NO₂ и других загрязнителей соответствует принципам наилучших доступных технологий и устойчивого развития промышленности.
Для обеспечения соответствия нормативам ПДВ и надежного мониторинга выбросов NO₂ рекомендуем купить современные газоанализаторы по выгодной цене. Квалифицированные специалисты помогут подобрать оптимальную конфигурацию оборудования под конкретные задачи вашего производства.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
