Системы раннего обнаружения утечек метана на опасных производственных объектах

Оглавление

• 1. Введение
• 2. Нормативно-правовая база контроля метана на ОПО
• 3. Физико-химические свойства метана и риски на опасных объектах
• 4. Принципы работы систем раннего обнаружения утечек
• 5. Типы датчиков и сенсоров для контроля метана
• 6. Стационарные и портативные системы мониторинга утечек
• 7. Практические аспекты внедрения, выбора оборудования и эксплуатации
• 8. Заключение и рекомендации по обеспечению безопасности

1. Введение

Метан представляет одну из главных угроз промышленной безопасности на опасных производственных объектах. Утечки этого газа могут привести к взрывам, пожарам и серьезным авариям с человеческими жертвами и значительным материальным ущербом. Системы раннего обнаружения утечек метана играют ключевую роль в предотвращении таких инцидентов, обеспечивая непрерывный мониторинг концентрации газа в воздухе рабочей зоны.

На объектах нефтегазовой отрасли, угольных шахтах, химических производствах и предприятиях по транспортировке газа своевременное выявление даже незначительных утечек позволяет оперативно принять меры: активировать вентиляцию, отключить оборудование и эвакуировать персонал. Современные газоанализаторы и системы мониторинга сочетают высокую чувствительность, надежность и интеграцию с автоматизированными системами управления технологическими процессами.

Применение таких систем не только соответствует требованиям законодательства, но и существенно снижает риски, повышая общий уровень безопасности труда. В условиях роста масштабов производства и ужесточения норм охраны труда значение раннего обнаружения утечек метана постоянно возрастает.

Стационарный газоанализатор Хоббит-Т — проверенное средство для мониторинга воздуха рабочей зоны; купите его без колебаний.

2. Нормативно-правовая база контроля метана на ОПО

Регулирование контроля содержания метана осуществляется в соответствии с Федеральным законом от 21.07.1997 № 116-ФЗ «О промышленной безопасности опасных производственных объектов». Этот документ устанавливает общие требования к обеспечению безопасности на ОПО, включая обязательный мониторинг взрывоопасных газов.

Конкретные правила изложены в Федеральных нормах и правилах, в частности в Инструкции по контролю состава рудничного воздуха, определению газообильности и установлению категорий шахт по метану и/или диоксиду углерода. Документ определяет периодичность измерений, места контроля и предельно допустимые значения концентрации.

Дополнительные требования содержатся в правилах безопасности для объектов газовой отрасли и угольных шахт. Нормативные документы предписывают использование взрывозащищенного оборудования с маркировкой Ex, обязательную поверку средств измерений и наличие систем аварийной сигнализации. На предприятиях категории «опасных по газу» контроль должен быть непрерывным с применением стационарных и переносных приборов.

Соблюдение этих норм позволяет не только избежать штрафных санкций, но и минимизировать вероятность аварийных ситуаций.

3. Физико-химические свойства метана и риски на опасных объектах

Метан (CH₄) — бесцветный, не имеющий запаха и вкуса газ, значительно легче воздуха (плотность около 0,717 кг/м³). Он относится к группе горючих газов с широкими пределами взрываемости.

Ключевые параметры:

• Нижний концентрационный предел распространения пламени (НКПР, LEL) — 5 % об.
• Верхний концентрационный предел (ВКПР, UEL) — 15 % об.
• Температура самовоспламенения — около 537 °C.

Формула для расчета довзрывной концентрации (ДК):

где \( k \) — коэффициент безопасности (обычно 0,2–0,5 в зависимости от условий).

Основные риски включают накопление метана в замкнутых пространствах (подвалах, туннелях, шахтах), что приводит к образованию взрывоопасных смесей. При концентрации выше 5 % об. достаточно искры для взрыва. Кроме того, высокие концентрации метана вызывают удушье за счет вытеснения кислорода. Экологический аспект связан с мощным парниковым эффектом метана.

На ОПО риски усиливаются наличием источников воспламенения, сложной инфраструктурой и большим количеством персонала. Раннее обнаружение утечек позволяет предотвратить развитие аварии на начальной стадии.

4. Принципы работы систем раннего обнаружения утечек

Системы обнаружения утечек метана функционируют по принципу непрерывного анализа воздушной среды. Основные этапы работы:

1. Отбор пробы газа (диффузионный или принудительный с помощью встроенного или внешнего насоса).
2. Взаимодействие газа с чувствительным элементом сенсора.
3. Преобразование сигнала в электрическую величину и обработка микропроцессором.
4. Сравнение измеренного значения с установленными порогами тревоги.
5. Формирование сигналов оповещения и управляющих команд.

Пороги тревоги обычно устанавливаются на уровне 20 % и 50 % от НКПР. При превышении срабатывает тройная сигнализация: световая, звуковая (уровень до 95 дБ) и вибрационная. Многие системы поддерживают функции TWA (средневзвешенное значение за время) и STEL (кратковременное воздействие).

Самодиагностика позволяет выявлять неисправности датчиков, низкий заряд питания и другие отклонения. Данные записываются в память для последующего анализа инцидентов.

5. Типы датчиков и сенсоров для контроля метана

Выбор типа сенсора определяется условиями эксплуатации и требуемой точностью. Основные виды:

Для портативного контроля эффективно применяются приборы Лидер 01 (одноканальный) и Лидер 04 (многоканальный). Стационарные решения на основе ОКА с выносными блоками датчиков и Хоббит обеспечивают надежный мониторинг в сложных условиях.

6. Стационарные и портативные системы мониторинга утечек

Стационарные системы предназначены для непрерывного контроля в фиксированных точках. Примеры — многоканальные газоанализаторы ОКА (до 16 каналов) и Хоббит, оснащенные цифровыми и аналоговыми выходами. Они интегрируются в общую систему безопасности объекта, передают данные по протоколам RS-485 или 4-20 мА и управляют исполнительными механизмами.

Портативные устройства обеспечивают мобильность. Топ-Сенс 310 (четырехгазовый) и Топ-Сенс 210 (однокомпонентный) обладают компактным корпусом, высокой степенью защиты IP67, ударопрочностью и длительной автономной работой. Они идеальны для периодических обходов, проверки герметичности оборудования и работ в замкнутых пространствах.

Серия СЕАН (включая СЕАН-П) предназначена для индивидуальной защиты работников. Комбинированное использование стационарных и портативных приборов создает многоуровневую систему безопасности.

Ключевые характеристики эффективных систем:

• Время отклика — секунды.
• Широкий диапазон рабочих температур (от -40 °C до +55 °C).
• Взрывозащищенное исполнение.
• Возможность калибровки и поверки в условиях эксплуатации.
• Интеграция с системами аварийного оповещения и отключения.

Такие решения позволяют оперативно реагировать на утечки и минимизировать последствия.

7. Практические аспекты внедрения, выбора оборудования и эксплуатации

Внедрение систем раннего обнаружения утечек метана на опасных производственных объектах представляет собой многоэтапный процесс, требующий тщательного планирования и учета специфики конкретного предприятия. На начальном этапе проводится детальный аудит рисков: идентификация потенциальных источников утечек (фланцевые соединения, сварные швы, запорная арматура, компрессорное оборудование), оценка вентиляционных потоков и определение зон возможного накопления газа. Особое внимание уделяется тупиковым выработкам, подземным коммуникациям и закрытым технологическим помещениям.

Разработка проекта системы мониторинга включает расчет необходимого количества точек контроля, выбор типов сенсоров и конфигурации оборудования. Важно предусмотреть резервирование каналов измерения и возможность масштабирования системы в будущем. Интеграция с существующими системами автоматизации технологических процессов (АСУ ТП) позволяет автоматизировать реакции на сигналы тревоги: включение аварийной вентиляции, отключение неискробезопасного оборудования и передачу уведомлений ответственному персоналу.

При выборе оборудования специалисты рекомендуют ориентироваться на несколько критических параметров. Для стационарного мониторинга хорошо зарекомендовали себя многоканальные газоанализаторы ОКА с выносными блоками датчиков и Хоббит. Эти системы поддерживают от одного до шестнадцати измерительных каналов, имеют аналоговые токовые выходы 4-20 мА, цифровые интерфейсы и реле для управления внешними устройствами. Они обеспечивают непрерывный контроль в реальном времени и высокую надежность в условиях вибрации, повышенной влажности и запыленности.

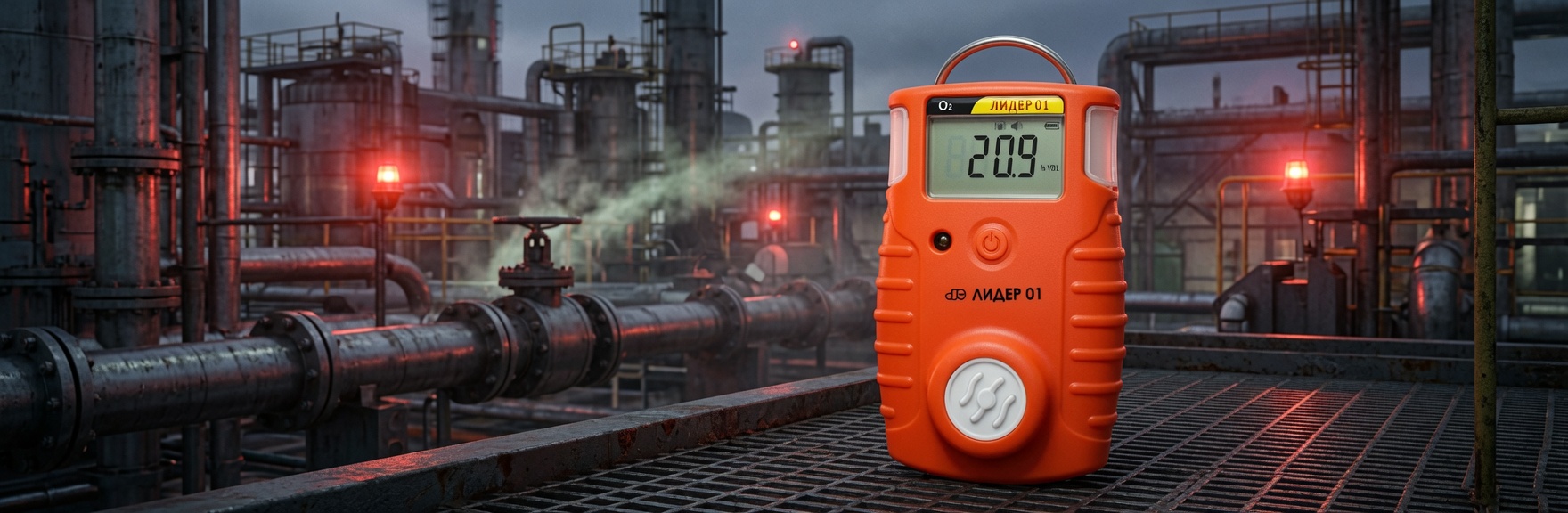

Для оперативного контроля и обходов территории оптимальны портативные приборы. Газоанализатор Лидер 01 отличается компактностью, ударопрочным корпусом со степенью защиты IP67 и длительным временем работы от одной батареи. Модель Лидер 04 позволяет одновременно контролировать несколько компонентов. Топ-Сенс 310 представляет собой современный четырехгазовый детектор с цветным дисплеем, расширенной памятью событий и возможностью беспроводной передачи данных. Топ-Сенс 210 удобен для целевого контроля одного газа. Приборы серии СЕАН-П и СЕАН-Н обеспечивают индивидуальную защиту работников в потенциально опасных зонах.

Критерии выбора и сравнительный анализ решений

При подборе оборудования учитывают:

• Диапазон измерений и чувствительность к низким концентрациям метана.
• Время отклика (должно быть минимальным для раннего обнаружения).
• Условия эксплуатации (температура от -40 °C до +55 °C, влажность до 95 %).
• Наличие взрывозащиты (маркировка Ex ia IIC T4 или аналогичная).
• Удобство обслуживания, наличие самодиагностики и функции калибровки.
• Стоимость владения, включая поверку и замену сенсоров.

Стационарные системы обеспечивают постоянный контроль, портативные — мобильность и гибкость. Оптимальным решением часто становится комбинированная инфраструктура, где стационарные датчики фиксируют общую картину, а переносные приборы используются для локализации источника утечки.

Типичные ошибки при внедрении и эксплуатации и способы их предотвращения

Анализ инцидентов показывает наиболее распространенные ошибки:

1. Неправильный выбор мест установки датчиков — вне основных потоков воздуха или в зонах застоя.
2. Отсутствие регулярного технического обслуживания, калибровки и поверки приборов.
3. Игнорирование сигналов самодиагностики и низкого заряда источников питания.
4. Эксплуатация оборудования за пределами заявленных климатических характеристик.
5. Недостаточное обучение персонала правилам работы с газоанализаторами.

Для предотвращения этих проблем рекомендуется разработать подробный регламент обслуживания, вести электронные журналы событий и проводить периодические тренинги. Автоматическая запись измерений и событий в память приборов существенно облегчает расследование и анализ причин отклонений.

Интеграция с общими системами безопасности объекта

Современные газоанализаторы поддерживают широкий спектр интерфейсов: RS-485 с протоколом MODBUS, HART, беспроводные модули. Это позволяет включать их в единую сеть промышленной автоматизации. При превышении пороговых значений система может автоматически формировать команды на исполнительные механизмы: закрытие клапанов, включение сирен, активацию систем подавления взрыва или эвакуационного оповещения.

Особенно эффективно сочетание стационарных решений ОКА и Хоббит с портативными Лидер и Топ-Сенс. Такая многоуровневая архитектура обеспечивает как постоянный фоновый мониторинг, так и оперативное реагирование в динамичных условиях производства.

Дополнительные меры безопасности включают использование дублирующих каналов измерения, резервных источников питания и регулярный анализ тенденций изменения концентрации метана для прогнозирования возможных утечек.

8. Заключение и рекомендации по обеспечению безопасности

Системы раннего обнаружения утечек метана являются важнейшим элементом комплекса мер по обеспечению промышленной безопасности на опасных производственных объектах. Их грамотное внедрение и эксплуатация позволяют значительно снизить вероятность аварий, связанных с взрывоопасными концентрациями газа, защитить жизнь и здоровье работников, минимизировать экологические и экономические риски.

Ключевыми факторами успеха выступают: выбор сертифицированного оборудования, соответствующего специфике объекта, регулярное техническое обслуживание, обучение персонала и интеграция систем мониторинга в общую систему управления безопасностью. Постоянный контроль и своевременная модернизация приборного парка позволяют предприятиям не только соответствовать строгим нормативным требованиям, но и достигать высокого уровня надежности технологических процессов.

Для обеспечения безопасности на вашем объекте вы можете купить современные газоанализаторы и комплексные системы мониторинга утечек по выгодной цене. Специалисты помогут подобрать оптимальную конфигурацию, учитывая особенности вашего производства, и обеспечить последующее сервисное сопровождение.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
