Оглавление
- 1. Введение
- 2. Особенности использования метана в газобаллонном оборудовании
- 3. Физико-химические свойства метана и потенциальные риски
- 4. Нормативные требования к безопасности систем ГБО на метане
- 5. Механизмы возникновения утечек в салоне и багажнике автомобиля
- 6. Принципы работы газоанализаторов для контроля метана
- 6.1. Основные типы сенсоров
- 6.2. Режимы отбора пробы и сигнализации
- 7. Практические рекомендации по размещению и использованию газоанализаторов
- 8. Профилактика и регулярный контроль утечек
- 9. Заключение
1. Введение
Автомобили с газобаллонным оборудованием (ГБО), работающим на метане, становятся всё более популярным решением благодаря экономичности и экологичности. Метан в авто позволяет существенно снизить расходы на топливо по сравнению с бензином. Однако переход на сжатый природный газ (CNG) несёт определённые риски, связанные с возможными утечками.
Утечка метана в салоне или багажнике автомобиля может привести к образованию взрывоопасной смеси, отравлению или пожару. Именно поэтому контроль концентрации газа в закрытых пространствах транспортного средства приобретает критическое значение. Современные газоанализаторы для ГБО позволяют оперативно выявлять даже минимальные утечки и своевременно предупреждать водителя. В этой статье мы подробно разберём, как правильно организовать мониторинг метана в автомобиле и какие технические решения обеспечивают максимальную безопасность.
Для работы в нефтегазовой отрасли или химической промышленности рекомендуется заказать взрывозащищенный газоанализатор СЕАН-П, который выдерживает жесткие условия эксплуатации.
2. Особенности использования метана в газобаллонном оборудовании
ГБО на метане отличается от пропанового прежде всего высоким рабочим давлением (до 200–250 бар) и составом топлива — более 90 % метана (CH4). Баллоны обычно размещаются в багажнике или под днищем кузова. Газ подаётся по магистралям к редуктору и форсункам, расположенным в моторном отсеке.
Особенность метанового ГБО заключается в том, что газ легче воздуха и при утечке стремится подниматься вверх. Это означает, что опасность в первую очередь возникает в верхней части салона и багажника. При этом метан не имеет запаха, поэтому без специальных приборов утечку обнаружить практически невозможно.
3. Физико-химические свойства метана и потенциальные риски
Метан — бесцветный, не имеющий запаха и вкуса газ. Его плотность при нормальных условиях составляет примерно 0,717 кг/м³, что в 1,8 раза легче воздуха. Температура самовоспламенения — 537 °C, нижний концентрационный предел распространения пламени (НКПР) — 5 % объёмной доли, верхний — 15 %.
Формула химической реакции горения:
CH₄ + 2O₂ → CO₂ + 2H₂O
При концентрации φ(CH₄) от 5 % до 15 % в воздухе образуется взрывоопасная смесь. Даже небольшая утечка в закрытом салоне или багажнике автомобиля может быстро привести к достижению опасного уровня. Дополнительный риск — удушье при вытеснении кислорода. Именно поэтому газоанализатор для ГБО становится обязательным элементом безопасности.
4. Нормативные требования к безопасности систем ГБО на метане
Безопасность эксплуатации автомобилей с метановым ГБО регулируется несколькими ключевыми документами. ТР ТС 018/2011 «О безопасности колесных транспортных средств» устанавливает обязательные требования к установке и эксплуатации газового оборудования. Правила ЕЭК ООН № 110 подробно описывают конструктивные и эксплуатационные нормы для систем CNG.
ГОСТ 31972-2013 и ГОСТ Р 58697-2019 определяют требования к средствам измерений концентрации горючих газов в воздухе рабочей зоны и транспортных средствах. Согласно этим нормам, в салоне и багажнике автомобиля концентрация метана не должна превышать 0,5 % от НКПР (то есть 0,025 % объёмной доли) на постоянной основе. Превышение этого уровня требует немедленного сигнала тревоги.
5. Механизмы возникновения утечек в салоне и багажнике автомобиля
Утечки метана чаще всего происходят в следующих местах:
- соединения газовых магистралей и фитинги;
- уплотнения баллонов и редуктора;
- клапаны и электромагнитные вентили;
- повреждённые шланги в результате вибрации или механического воздействия.
В багажнике утечка особенно опасна из-за ограниченного объёма и близости к пассажирскому салону. В салоне газ может скапливаться под потолком или в зоне воздуховодов. Даже микротрещина в трубопроводе при давлении 200 бар способна за несколько минут создать взрывоопасную концентрацию.
6. Принципы работы газоанализаторов для контроля метана
Газоанализаторы для ГБО — это автоматические приборы непрерывного действия, предназначенные для измерения концентрации метана в воздухе. Они преобразуют химический сигнал сенсора в цифровое значение и формируют световую, звуковую и вибрационную сигнализацию при превышении установленных порогов.
6.1. Основные типы сенсоров
Для контроля метана наиболее эффективны термокаталитические и инфракрасные сенсоры. Термокаталитический принцип основан на беспламенном окислении газа на поверхности катализатора с выделением тепла и изменением сопротивления. Инфракрасный метод использует селективное поглощение ИК-излучения молекулами CH₄.
Эти сенсоры обеспечивают высокую точность в диапазоне от 0 до 100 % НКПР и минимальное влияние посторонних газов.
6.2. Режимы отбора пробы и сигнализации
Большинство современных газоанализаторов работают в диффузионном режиме: воздух поступает к сенсору естественным путём. При необходимости возможен принудительный отбор пробы с помощью встроенного или внешнего насоса.
Приборы обеспечивают двухуровневую сигнализацию:
- ПОРОГ 1 — предупреждение (обычно 20–30 % НКПР);
- ПОРОГ 2 — аварийный (50–60 % НКПР).
Сигнализация включает красные светодиоды, звуковой сигнал не менее 85 дБ и вибрацию.
7. Практические рекомендации по размещению и использованию газоанализаторов
Для эффективного контроля рекомендуется устанавливать газоанализатор в верхней части багажника (ближе к потолку) и в салоне под потолочной панелью или в зоне воздуховодов. Прибор должен быть закреплён таким образом, чтобы сенсор был обращён к возможным источникам утечки.
Регулярно проверяйте работоспособность: проводите калибровку нуля в чистом воздухе и калибровку диапазона по поверочной газовой смеси. Включайте прибор перед каждым запуском двигателя и не выключайте во время движения.
8. Профилактика и регулярный контроль утечек
Профилактика включает ежегодное техническое обслуживание ГБО на сертифицированном сервисе, визуальный осмотр магистралей и своевременную замену уплотнений. Использование газоанализатора дополняет эти меры и позволяет фиксировать утечки на ранней стадии.
Ведите журнал показаний прибора — это поможет выявить тенденцию к увеличению фоновой концентрации и принять меры до возникновения аварийной ситуации.
9. Заключение
Контроль утечек метана в автомобиле с ГБО — это не дополнительная опция, а обязательный элемент безопасности. Правильно выбранный и грамотно установленный газоанализатор надёжно защитит водителя, пассажиров и имущество от скрытых угроз.

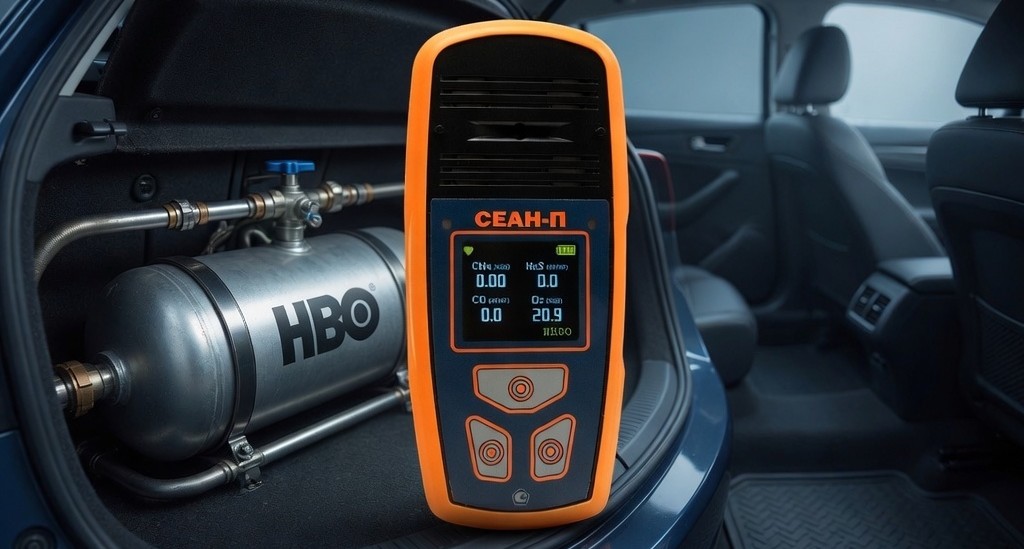

Для надёжного мониторинга метана в салоне и багажнике автомобиля с ГБО рекомендуется купить портативный газоанализатор по доступной цене. Такой прибор обеспечит круглосуточный контроль и своевременное предупреждение об опасности.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
