1. Введение: риски метана в банях и саунах с газовым отоплением

Газовое отопление бань и саун получило широкое распространение благодаря удобству, относительно низкой стоимости топлива и возможности быстрого набора температуры. Однако использование природного газа, основным компонентом которого является метан \(\mathrm{CH_4}\), создаёт специфические риски, связанные с возможными утечками, неполным сгоранием и накоплением горючей смеси в закрытом пространстве.

В отличие от жилых помещений с постоянной вентиляцией, баня и сауна характеризуются периодическим режимом работы, высокими температурами (особенно в парной), значительной влажностью и ограниченным воздухообменом в моменты максимальной нагрузки. Эти факторы повышают вероятность локального скопления метана в верхней зоне помещения, поскольку газ существенно легче воздуха. Даже небольшая утечка из соединений газопровода, запорной арматуры или самой горелки при недостаточной вентиляции может привести к образованию взрывоопасной концентрации.

Дополнительную опасность представляет сочетание метана с продуктами неполного сгорания. При нарушении тяги, засорении дымохода или неправильной настройке горелки возможно появление оксида углерода. Однако именно метан остаётся основным фактором взрывопожарной опасности. Практика показывает, что инциденты в газифицированных банях чаще всего связаны либо с отсутствием систем контроля загазованности, либо с их неправильной установкой и обслуживанием.

Контроль содержания метана в воздухе бани и сауны должен рассматриваться не как дополнительная опция, а как обязательный элемент безопасной эксплуатации газоиспользующего оборудования. Современные газоанализаторы позволяют организовать как непрерывный стационарный мониторинг, так и оперативный контроль с помощью портативных приборов. Правильный выбор и размещение средств измерения напрямую влияют на своевременность обнаружения утечки и возможность автоматического отключения подачи газа.

Купить стационарный газоанализатор Хоббит-Т следует для круглосуточного мониторинга состава воздуха на компрессорных и насосных станциях.

2. Физико-химические свойства метана и критерии опасности

Метан — бесцветный газ без запаха (в природном газе запах придаётся одорантами). Его относительная плотность по воздуху составляет примерно 0,55, поэтому он всегда стремится подниматься вверх и скапливаться под потолком, в верхних углах и в местах с затруднённой циркуляцией воздуха.

Ключевые концентрационные пределы распространения пламени (НКПР и ВКПР) для метана в смеси с воздухом при нормальных условиях составляют:

• нижний концентрационный предел распространения пламени (НКПР) — \(4,4\)–\(5,0\,\%\) об.;
• верхний концентрационный предел распространения пламени (ВКПР) — \(15\)–\(17\,\%\) об.

Наиболее опасной с точки зрения максимального давления взрыва является концентрация около \(9,5\,\%\) об. (стехиометрическая смесь). Важно понимать, что уже при достижении \(10\,\%\) НКПР (то есть примерно \(0,5\,\%\) об.) смесь считается опасной, и системы сигнализации должны срабатывать. Второй порог обычно устанавливается на уровне \(20\,\%\) НКПР (около \(1,0\,\%\) об.).

С точки зрения токсического воздействия предельно допустимая концентрация метана в воздухе рабочей зоны согласно гигиеническим нормативам составляет \(7000\,\mathrm{мг/м^3}\). Это значение значительно ниже взрывоопасного уровня и отражает влияние газа на организм человека при длительном воздействии. Для пересчёта объёмной концентрации в массовую при нормальных условиях можно использовать приближённое соотношение:

Таким образом, пороги сигнализации по взрывоопасности (\(0,5\) и \(1,0\,\%\) об.) находятся существенно выше гигиенической ПДК, но именно они являются определяющими для систем противоаварийной защиты в помещениях с газовым оборудованием.

В условиях бани и сауны дополнительные факторы — повышенная температура и влажность — влияют на плотность газа и скорость его диффузии. При нагреве воздуха относительная плотность метана ещё больше снижается, что ускоряет его подъём к потолку. Влажность может оказывать влияние на работу отдельных типов сенсоров, поэтому при выборе приборов необходимо учитывать рабочий диапазон температур и степени защиты.

3. Нормативные требования к контролю загазованности

Требования к оснащению помещений с газоиспользующим оборудованием системами контроля загазованности закреплены в ряде нормативных документов. Ключевым является СП 62.13330.2011 «Газораспределительные системы» (актуализированная редакция СНиП 42-01-2002). Согласно этому своду правил, помещения, в которых устанавливается газоиспользующее оборудование, должны быть оснащены системами контроля загазованности по метану и оксиду углерода с возможностью автоматического отключения подачи газа.

Для жилых зданий дополнительные требования содержатся в СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления». ГОСТ Р 58095.0 уточняет общие положения по сетям газопотребления и также указывает на необходимость средств контроля загазованности. Пороги срабатывания сигнализаторов горючих газов, как правило, устанавливаются на уровне не выше \(10\,\%\) и \(20\,\%\) НКПР в соответствии с практикой, отражённой в ГОСТ IEC 60079-29-2.

Гигиенические нормативы (СанПиН 1.2.3685-21 и ГН 2.2.5.3532-18) определяют ПДК метана. Для общественных бань и саун действуют СанПиН 2.1.2.3150-13 и ГОСТ 32670-2014, которые регламентируют параметры микроклимата, вентиляцию и общие требования безопасности. Правила пользования газом, утверждённые постановлением Правительства РФ от 14.05.2013 № 410, устанавливают обязанности собственников и эксплуатирующих организаций по обеспечению безопасного использования внутридомового и внутриквартирного газового оборудования.

На практике это означает, что в помещении, где размещена газовая печь-каменка или котёл для нагрева воды, должна быть предусмотрена система, способная:

• непрерывно контролировать концентрацию метана;
• выдавать световой и звуковой сигналы при достижении установленных порогов;
• автоматически перекрывать подачу газа через электромагнитный клапан.

Для бань, расположенных в отдельно стоящих строениях или в составе домовладений, требования применяются с учётом мощности оборудования и места его установки. При мощности свыше определённых значений, а также при размещении в подвальных или цокольных помещениях контроль загазованности становится обязательным независимо от других условий.

4. Особенности условий бани и сауны для средств контроля

Условия эксплуатации газоанализаторов в бане и сауне существенно отличаются от типовых производственных или жилых помещений. Основные факторы, влияющие на выбор и размещение приборов:

• Температура. В парной температура может достигать \(70\)–\(110\,^\circ\mathrm{C}\), в моечной и раздевалке — \(25\)–\(40\,^\circ\mathrm{C}\). Большинство сенсоров имеют ограниченный верхний предел рабочей температуры. Поэтому датчики часто размещают в смежных помещениях (предбанник, топочная) либо используют выносные блоки с термостойкими кабелями.
• Влажность. Относительная влажность в русской бане достигает \(90\)–\(100\,\%\), в сауне — существенно ниже, но всё равно высока. Это предъявляет повышенные требования к степени защиты корпуса (не ниже IP54–IP65) и устойчивости чувствительных элементов к конденсации.
• Цикличность работы. Баня топится не постоянно. Между сеансами помещения остывают, влажность меняется. Приборы должны сохранять работоспособность после циклов нагрева-охлаждения и не давать ложных срабатываний при резких изменениях условий.
• Расположение точек возможного скопления газа. Поскольку метан легче воздуха, датчики устанавливают в верхней зоне — на расстоянии \(10\)–\(30\,\mathrm{см}\) от потолка, в местах вероятного скопления (углы, зоны над газовым оборудованием, тупиковые участки).

Стационарные системы, такие как модификации газоанализаторов Ока с выносными блоками датчиков, позволяют вынести чувствительные элементы в зону контроля, а блок индикации и коммутации разместить в более благоприятных условиях. Датчики Хоббит во взрывозащищённом исполнении применяются там, где требуется соответствие требованиям взрывобезопасности. Портативные приборы, например Топ-Сенс 310, удобны для периодических проверок и обследования помещений перед началом топки.

Важным аспектом является совместимость системы контроля с автоматикой безопасности газовой горелки. Сигнал от газоанализатора должен надёжно управлять отсечным клапаном. При проектировании необходимо учитывать время отклика сенсора, задержку срабатывания клапана и возможность ручного сброса аварии только после проветривания и устранения причины.

В условиях высокой влажности предпочтение отдаётся сенсорам, менее чувствительным к конденсату, либо предусматриваются конструктивные меры защиты (гидрофобные мембраны, обогрев сенсора, правильная ориентация). Регулярная проверка работоспособности (тест кнопкой, подача контрольной газовой смеси) становится особенно важной, поскольку условия эксплуатации более жёсткие, чем в обычных помещениях.

Таким образом, особенности микроклимата бани и сауны диктуют необходимость тщательного подбора как типа сенсора, так и конструктивного исполнения прибора, а также правильного размещения точек контроля. Игнорирование этих факторов приводит либо к частым ложным срабатываниям, либо — что значительно опаснее — к пропуску реальной утечки.

5. Принципы и методы обнаружения метана

Обнаружение метана в воздухе помещений основывается на измерении изменения физических или химических параметров чувствительного элемента при контакте с целевым газом. Для контроля горючих газов, в том числе метана, наиболее распространены два принципа: термокаталитический и оптический (инфракрасный).

Термокаталитический метод основан на беспламенном окислении молекул горючего газа на поверхности катализатора, нагретого до рабочей температуры. Выделяющееся тепло изменяет сопротивление чувствительного элемента, что регистрируется измерительной схемой. Метод отличается относительно низкой стоимостью, хорошей чувствительностью в диапазоне довзрывоопасных концентраций и широким применением в приборах для воздуха рабочей зоны. К ограничениям относятся чувствительность к отравлению катализатора некоторыми веществами, зависимость показаний от содержания кислорода и необходимость периодической калибровки.

Инфракрасный (оптический) метод использует селективное поглощение излучения определённой длины волны молекулами метана. Интенсивность прошедшего через газовую смесь излучения уменьшается пропорционально концентрации. Преимущества — высокая селективность, устойчивость к отравлению, возможность работы в инертных средах и более длительный срок службы сенсора. Такие сенсоры предпочтительны в условиях, где возможны примеси, способные вывести из строя термокаталитический элемент.

В газоанализаторах Ока для измерения содержания горючих газов применяются термокаталитические сенсоры, а в ряде модификаций — оптические. Стационарные решения на базе Хоббит также используют термокаталитический принцип и допускают взрывозащищённое исполнение датчиков. Портативные многоканальные приборы, такие как Топ-Сенс 310, могут комплектоваться комбинированными наборами сенсоров, включая канал горючих газов. Одноканальные варианты, например Топ-Сенс 210, удобны, когда требуется контроль только метана или другого выбранного компонента.

При выборе принципа измерения для бани и сауны учитывают не только метрологические характеристики, но и устойчивость к повышенной температуре и влажности. Время отклика сенсора \(T_{90}\) (время достижения 90 % установившегося показания) для большинства современных приборов составляет от нескольких секунд до минуты, что достаточно для своевременного обнаружения утечки при правильном размещении.

6. Организация систем контроля: стационарные и портативные решения

Система контроля загазованности в бане или сауне с газовым отоплением может быть построена по двум основным схемам: стационарная непрерывная и периодическая с использованием портативных приборов.

Стационарная система включает один или несколько датчиков, блок индикации и сигнализации, а также исполнительное устройство — электромагнитный клапан, перекрывающий подачу газа. Датчики размещают в верхней зоне помещений, где наиболее вероятно скопление метана: над газовой печью-каменкой, в топочной, в предбаннике при наличии газового оборудования. Блок индикации выносят в место, удобное для наблюдения и защищённое от прямого воздействия высоких температур и влаги. При достижении порога \(10\,\%\) НКПР включается предупредительная сигнализация, при \(20\,\%\) НКПР — аварийная с отключением газа.

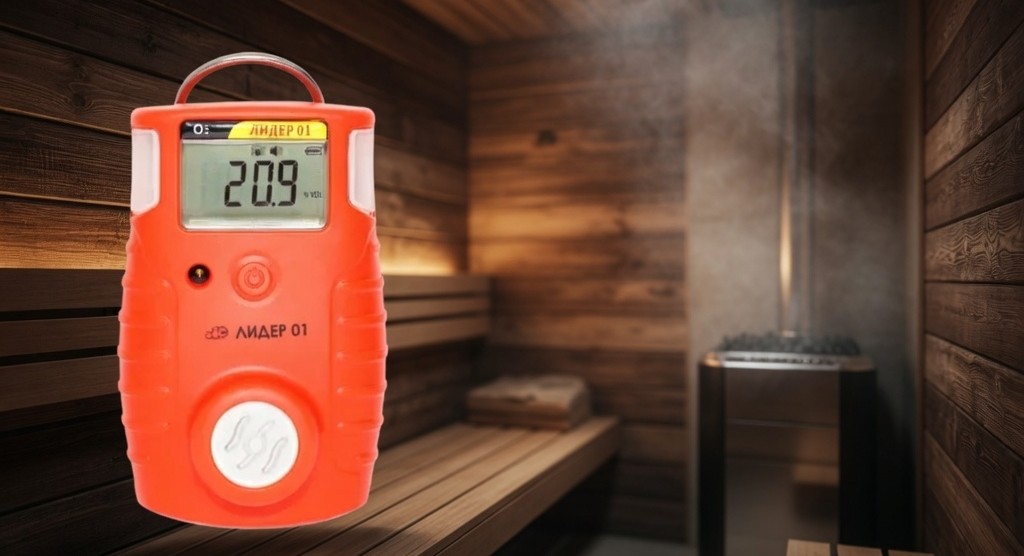

Портативные газоанализаторы применяются для входного контроля перед началом топки, при обследовании помещений после длительного перерыва, а также для проверки эффективности вентиляции. Приборы типа Лидер 01 и Лидер 04 позволяют оперативно оценить концентрацию в нескольких точках. Многоканальный СЕАН-П обеспечивает одновременный контроль нескольких компонентов, что полезно при комплексной оценке воздушной среды. Для индивидуального контроля в процессе работ может использоваться СЕАН-П.

Комбинированный подход наиболее рационален: стационарная система обеспечивает постоянную защиту во время работы оборудования, а портативный прибор — дополнительный контроль и диагностику. В ряде случаев стационарный газоанализатор ЭССА применяется для организации многоточечного контроля в более крупных банных комплексах.

Важным элементом любой системы является возможность передачи сигнала на внешние устройства и, при необходимости, на пульт диспетчеризации. Реле или токовый выход \(4{-}20\,\mathrm{мА}\) позволяют интегрировать газоанализатор в общую систему безопасности объекта.

7. Практические рекомендации по монтажу, эксплуатации и обслуживанию

При монтаже стационарных датчиков соблюдают следующие правила:

• устанавливать чувствительные элементы в верхней зоне на расстоянии \(10{-}30\,\mathrm{см}\) от потолка;
• избегать мест с сильными воздушными потоками от вентиляции и зон прямого попадания брызг воды;
• обеспечивать свободный доступ для обслуживания и калибровки;
• использовать кабели и уплотнения, соответствующие условиям влажности и температуры.

После монтажа система должна пройти проверку с подачей поверочной газовой смеси известной концентрации. Пороги срабатывания устанавливают в соответствии с проектной документацией и требованиями нормативных документов — обычно \(10\) и \(20\,\%\) НКПР по метану.

В процессе эксплуатации необходимо:

• регулярно проверять работоспособность сигнализации (кнопка «Тест»);
• проводить калибровку и поверку в сроки, установленные описанием типа средства измерений и графиком метрологического обслуживания;
• контролировать состояние сенсоров и при необходимости производить их замену;
• вести журнал проверок и срабатываний.

Для портативных приборов обязательна проверка в чистом воздухе перед каждым использованием и периодическая калибровка. При работе в условиях высокой влажности после применения рекомендуется просушка и контроль состояния защитных фильтров.

Особое внимание уделяют совместимости газоанализатора с отсечным клапаном. Время от закрытия клапана до полного прекращения подачи газа должно быть минимальным. После срабатывания аварии повторный пуск оборудования допускается только после проветривания помещения, устранения причины утечки и сброса сигнала тревоги.

8. Типичные ошибки и меры по их предотвращению

На практике наиболее часто встречаются следующие ошибки:

• размещение датчиков слишком низко или в зонах с плохой циркуляцией воздуха, что приводит к запаздыванию обнаружения;
• отсутствие или неисправность отсечного клапана, в результате чего сигнализация срабатывает, но газ продолжает поступать;
• игнорирование влияния температуры и влажности при выборе прибора, ведущее к ложным срабатываниям или выходу сенсора из строя;
• несвоевременная калибровка и поверка, снижающие достоверность показаний;
• использование приборов, не предназначенных для контроля горючих газов, либо применение сенсоров, откалиброванных на другой компонент без пересчёта.

Предотвратить эти ошибки позволяет грамотное проектирование системы с учётом особенностей конкретного объекта, выбор приборов с подтверждёнными метрологическими характеристиками и соблюдение регламента технического обслуживания. При возникновении сомнений в работоспособности системы целесообразно провести внеочередную проверку с помощью портативного газоанализатора, например Колион-1В (при контроле сопутствующих органических соединений) или специализированного прибора на метан.

Правильно организованный контроль содержания метана существенно снижает риск аварийных ситуаций в банях и саунах с газовым отоплением и обеспечивает безопасную эксплуатацию оборудования на протяжении всего срока службы.

При выборе средств контроля загазованности для бани или сауны важно учитывать конкретные условия объекта — объём помещений, мощность газового оборудования, наличие вентиляции и требования нормативных документов. Современные газоанализаторы позволяют подобрать решение как для непрерывного стационарного мониторинга, так и для оперативных проверок. Чтобы купить подходящий прибор и уточнить актуальную цену, достаточно обратиться к специалистам, которые помогут определить оптимальную конфигурацию системы с учётом всех особенностей вашего объекта.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
