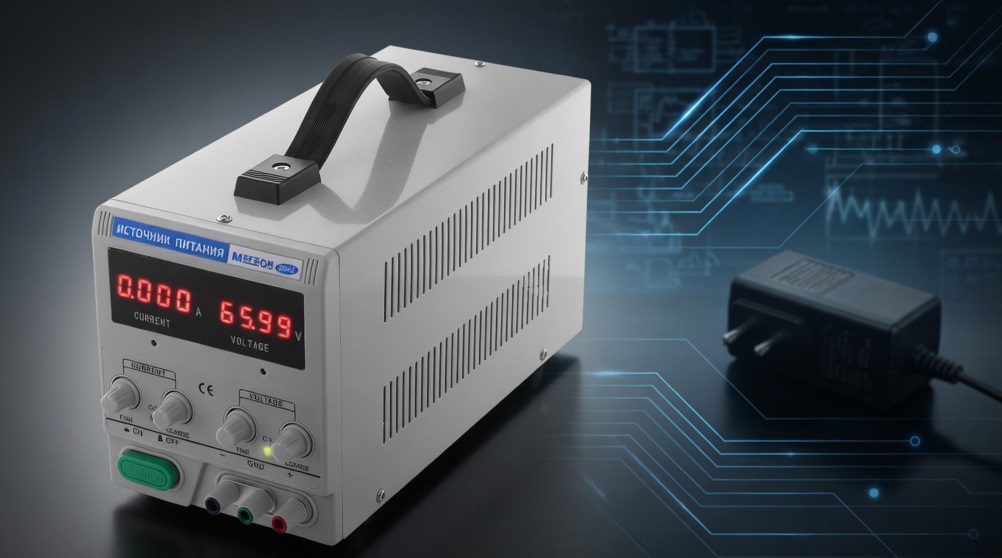

Что такое лабораторный источник питания и чем он отличается от обычного блока питания

Оглавление

• 1. Что такое лабораторный источник питания
• 2. Основные технические характеристики лабораторных источников питания
• 3. Принцип работы лабораторного источника питания
• 4. Классификация лабораторных источников питания
• 5. Ключевые отличия лабораторного источника питания от обычного блока питания
• 6. Режимы работы и функции защиты
• 7. Сферы применения лабораторных источников питания
• 8. Нормативные документы и требования безопасности
• 9. Критерии выбора лабораторного источника питания
• 10. Особенности эксплуатации и обслуживания

1. Что такое лабораторный источник питания

Лабораторный источник питания представляет собой специализированное электротехническое устройство, предназначенное для формирования стабилизированного напряжения и тока с высокой точностью установки и поддержания заданных параметров. В отличие от источников, рассчитанных на питание конкретной нагрузки в составе готового изделия, лабораторный источник создаётся как универсальный инструмент для проведения исследований, отладки, тестирования и калибровки электронной аппаратуры.

Главная задача такого прибора — обеспечить воспроизводимые и контролируемые условия электропитания в широком диапазоне регулировки. Оператор может плавно или ступенчато изменять выходное напряжение и ток, а также переключать режимы стабилизации. Это позволяет имитировать различные условия работы испытуемого устройства, проверять его поведение при пониженном или повышенном напряжении, а также при ограничении тока.

Лабораторные источники питания применяются в научно-исследовательских лабораториях, на производственных испытательных стендах, в сервисных центрах и учебных заведениях. Они относятся к классу контрольно-измерительных приборов и должны обеспечивать не только точность, но и высокий уровень электромагнитной совместимости, низкий уровень пульсаций и шумов, а также комплекс защитных функций.

Важной особенностью является наличие высокоточных измерительных каналов, которые позволяют контролировать реальные значения напряжения и тока на выходе с погрешностью, сопоставимой с показаниями лабораторных мультиметров. Современные модели часто оснащаются цифровыми дисплеями, интерфейсами дистанционного управления и возможностью программирования последовательностей выходных параметров.

С точки зрения схемотехники лабораторный источник питания может быть выполнен по линейной или импульсной топологии, однако в обоих случаях к нему предъявляются повышенные требования по стабильности, точности и чистоте выходного сигнала. Именно совокупность этих требований и отличает лабораторный прибор от обычного блока питания, предназначенного для питания конкретного оборудования.

Приобрести программируемый источник питания постоянного тока RIGOL DP832A рекомендуется для организации надёжного тестового стенда.

2. Основные технические характеристики лабораторных источников питания

При выборе и эксплуатации лабораторного источника питания ключевое значение имеют следующие параметры.

• Диапазон регулировки выходного напряжения и тока. Типичные значения для одноканальных приборов составляют от 0 до 30–60 В по напряжению и от 0 до 3–10 А по току. Существуют модели с диапазонами до нескольких сотен вольт и десятков ампер.
• Точность установки и стабильность. Погрешность установки напряжения обычно лежит в пределах 0,01–0,1 % от установленного значения плюс несколько милливольт. Стабильность при изменении нагрузки и сетевого напряжения должна быть не хуже 0,01–0,05 %.
• Уровень пульсаций и шумов. Для линейных источников типичные значения составляют единицы милливольт среднеквадратичного значения, для импульсных — десятки милливольт. В критических применениях этот параметр может быть решающим.
• Коэффициент стабилизации. Показывает, во сколько раз изменение входного напряжения ослабляется на выходе. Для качественных лабораторных источников он достигает нескольких тысяч.
• Время установления и переходная характеристика. Определяет, как быстро источник возвращается к заданному значению после скачка нагрузки.
• Количество каналов и возможность их совместной работы (последовательное, параллельное включение, режим слежения).
• Наличие режимов постоянной мощности, программируемых последовательностей и интерфейсов управления.

Важным параметром является также максимальная выходная мощность. Она определяет допустимую область работы прибора в координатах напряжение–ток. Для многих моделей эта область имеет ограничение не только по максимальному напряжению и току, но и по произведению этих величин.

Точность измерения выходных параметров также относится к основным характеристикам. Встроенные вольтметры и амперметры лабораторных источников должны обеспечивать погрешность, достаточную для большинства практических задач без применения внешнего измерительного оборудования.

3. Принцип работы лабораторного источника питания

Работа лабораторного источника питания основана на преобразовании энергии сети переменного тока в стабилизированное постоянное напряжение и ток с возможностью точной регулировки. В зависимости от топологии различают линейные и импульсные источники.

В линейных источниках сетевое напряжение сначала понижается трансформатором, затем выпрямляется и сглаживается. Далее следует регулирующий элемент (как правило, мощный транзистор), работающий в активном режиме. Напряжение на выходе поддерживается за счёт изменения сопротивления регулирующего элемента по сигналу обратной связи. Преимуществом линейной схемы является крайне низкий уровень пульсаций и шумов, а также быстрая реакция на изменения нагрузки. Недостаток — относительно низкий КПД и значительные тепловые потери, особенно при большой разнице между входным и выходным напряжением.

Импульсные лабораторные источники используют высокочастотное преобразование. Сетевое напряжение выпрямляется, затем преобразуется в высокочастотное переменное напряжение, которое трансформируется, снова выпрямляется и стабилизируется. Регулирование осуществляется методом широтно-импульсной модуляции. Такие источники имеют высокий КПД, меньшие габариты и массу, однако требуют более сложных фильтров для подавления пульсаций и электромагнитных помех.

Независимо от топологии в лабораторном источнике всегда присутствует система обратной связи по напряжению и току. Сигналы с датчиков сравниваются с заданными значениями, формируемыми прецизионными опорными источниками и цифро-аналоговыми преобразователями. Результат сравнения управляет регулирующим элементом.

Современные цифровые лабораторные источники дополнительно содержат микроконтроллер, который обеспечивает управление, измерение, отображение параметров, хранение настроек и взаимодействие с внешними интерфейсами. Аналоговая часть при этом сохраняет высокую точность и быстродействие, а цифровая часть отвечает за удобство работы оператора.

Математически работу контура стабилизации напряжения можно описать соотношением:

где \( U_{\text{оп}} \) — опорное напряжение, формируемое задатчиком, а \( K \) — коэффициент передачи регулирующего каскада, управляемый сигналом ошибки.

При переходе в режим стабилизации тока приоритет получает токовая обратная связь, и выходное напряжение снижается до значения, при котором ток через нагрузку равен заданному.

4. Классификация лабораторных источников питания

Лабораторные источники питания классифицируют по нескольким признакам.

По количеству независимых каналов:

• одноканальные;
• двухканальные;
• трёхканальные и многоканальные.

По способу регулирования:

• с аналоговым управлением (поворотные ручки, потенциометры);
• с цифровым управлением (кнопки, энкодеры, сенсорные экраны);
• программируемые (с возможностью задания последовательностей и дистанционного управления).

По топологии преобразователя:

• линейные;
• импульсные;
• гибридные.

По характеру выходных параметров:

• источники постоянного напряжения и тока;
• источники с возможностью формирования переменного напряжения (реже);
• биполярные источники, способные выдавать напряжение обеих полярностей.

По функциональным возможностям:

• базовые модели с ручной установкой напряжения и тока;
• модели с режимом постоянной мощности;
• модели с функцией электронной нагрузки;
• системы с возможностью синхронизации нескольких приборов.

Отдельный класс составляют высоковольтные лабораторные источники (с выходным напряжением свыше 100–200 В) и источники большой мощности (свыше 1–3 кВт). Они применяются в специфических областях — при испытаниях высоковольтной аппаратуры, в лазерной технике, при работе с электродвигателями и силовой электроникой.

Выбор конкретной классификации зависит от решаемых задач. Для большинства лабораторных и производственных применений достаточно одно- или двухканального источника с диапазоном 0–30 В / 0–5 А и цифровым управлением.

5. Ключевые отличия лабораторного источника питания от обычного блока питания

Обычный блок питания (сетевой адаптер, компьютерный блок питания, промышленный модуль питания) проектируется под конкретную нагрузку или узкий класс нагрузок. Его задача — обеспечить заданное напряжение с приемлемой стабильностью при минимальной стоимости и максимальном КПД. Лабораторный источник, напротив, создаётся как измерительный и испытательный инструмент.

Основные отличия сводятся к следующему.

Диапазон и точность регулировки. Обычный блок питания имеет фиксированное или грубо регулируемое выходное напряжение. Лабораторный источник позволяет устанавливать напряжение и ток с разрешением до единиц милливольт и миллиампер в широком диапазоне, начиная практически от нуля.

Наличие режима стабилизации тока. В обычных блоках питания защита от перегрузки чаще всего выполняется простым отключением или ограничением тока на фиксированном уровне. Лабораторный источник имеет полноценный режим стабилизации тока (CC), в котором он может длительно работать, поддерживая заданное значение тока при снижении напряжения.

Уровень пульсаций и шумов. Для лабораторных измерений критически важен чистый выходной сигнал. Поэтому даже импульсные лабораторные источники снабжаются многоступенчатыми фильтрами, а линейные источники изначально имеют очень низкий уровень помех. Обычные блоки питания допускают значительно более высокие пульсации.

Метрологические характеристики. Лабораторный источник сам является средством измерения. Встроенные индикаторы напряжения и тока имеют нормированную погрешность. Обычный блок питания, как правило, не предназначен для точного контроля выходных параметров.

Система защиты. Лабораторные приборы оснащаются настраиваемой защитой от превышения напряжения (OVP), превышения тока (OCP), превышения мощности (OPP), перегрева и иногда от обратной полярности. Эти защиты работают быстро и предсказуемо, не повреждая испытуемое устройство.

Возможность программирования и дистанционного управления. Современные лабораторные источники поддерживают интерфейсы USB, LAN, RS-232, GPIB и позволяют строить автоматизированные испытательные системы. Обычные блоки питания такой функциональности не имеют.

Конструктивное исполнение. Лабораторные источники выпускаются в приборном корпусе с удобной панелью управления, часто имеют ручки для переноски и рассчитаны на длительную работу в лабораторных условиях. Обычные блоки питания оптимизированы по габаритам и стоимости для встраивания в аппаратуру.

Таким образом, лабораторный источник питания и обычный блок питания решают принципиально разные задачи. Использование обычного блока питания в лабораторных условиях почти всегда приводит к снижению достоверности результатов и повышению риска повреждения испытуемой аппаратуры. И наоборот, применение лабораторного источника в качестве штатного блока питания серийного изделия экономически нецелесообразно.

Понимание этих различий позволяет правильно выбирать оборудование как для исследовательских работ, так и для производственного контроля. В следующих разделах будут подробно рассмотрены режимы работы, системы защиты, области применения и критерии выбора лабораторных источников питания.

6. Режимы работы и функции защиты

Лабораторный источник питания работает в нескольких основных режимах, которые определяют характер взаимодействия с нагрузкой. Понимание этих режимов необходимо для корректного проведения испытаний и предотвращения повреждения как самого источника, так и исследуемого устройства.

Основными режимами являются:

• Режим стабилизации напряжения (CV — Constant Voltage). Источник поддерживает заданное напряжение на выходе независимо от изменения тока нагрузки (в пределах допустимой мощности). Ток при этом определяется сопротивлением нагрузки по закону Ома.
• Режим стабилизации тока (CC — Constant Current). Источник ограничивает ток на заданном уровне. При попытке нагрузки потребить больший ток напряжение автоматически снижается.
• Режим стабилизации мощности (CP — Constant Power). Встречается в более совершенных моделях. Источник поддерживает постоянную выходную мощность, изменяя напряжение и ток во взаимно обратной зависимости.

Переход между режимами CV и CC происходит автоматически. Если ток нагрузки меньше установленного предела, источник работает в режиме CV. Как только ток достигает заданного значения, происходит переход в режим CC. Эта особенность позволяет безопасно тестировать устройства, чувствительные к превышению тока.

Математически граница перехода описывается соотношением:

Если рассчитанный ток превышает установленный предел \( I_{\text{уст}} \), источник переходит в режим стабилизации тока.

Система защиты лабораторного источника питания является многоуровневой и включает следующие функции:

• Защита от превышения напряжения (OVP — Over Voltage Protection). При достижении заданного порога источник отключает выход или снижает напряжение до безопасного уровня.
• Защита от превышения тока (OCP — Over Current Protection). Может работать как в режиме ограничения, так и в режиме отключения.
• Защита от превышения мощности (OPP — Over Power Protection).
• Тепловая защита (OTP — Over Temperature Protection). Срабатывает при перегреве силовых элементов.
• Защита от обратной полярности и от подачи внешнего напряжения на выход.
• Защита от короткого замыкания с возможностью автоматического восстановления или ручного сброса.

В цифровых моделях пороги срабатывания защит задаются оператором и сохраняются в памяти прибора. Время реакции современных схем защиты составляет единицы–десятки микросекунд, что существенно снижает риск повреждения чувствительной электроники.

7. Сферы применения лабораторных источников питания

Лабораторные источники питания используются во всех областях, где требуется контролируемое и воспроизводимое электропитание электронных устройств и узлов.

Основные сферы применения:

• Научно-исследовательские и опытно-конструкторские работы. Разработка новых электронных схем, проверка работоспособности прототипов, исследование поведения компонентов при различных напряжениях питания.
• Производственный контроль и выходные испытания. Проверка готовых изделий на соответствие техническим условиям, проведение климатических и электрических испытаний.
• Ремонт и сервисное обслуживание. Диагностика неисправностей, проверка блоков питания, усилителей, контроллеров и других узлов после ремонта.
• Образовательный процесс. Лабораторные работы в высших и средних специальных учебных заведениях, демонстрация законов электротехники и электроники.
• Калибровка и поверка средств измерений. Питание образцовых и рабочих эталонов, создание стабильных условий для метрологических процедур.
• Тестирование аккумуляторных батарей и зарядных устройств. Проверка характеристик батарей в режимах заряда и разряда с контролем тока и напряжения.
• Работа с датчиками, исполнительными механизмами и встраиваемыми системами. Обеспечение питания при отладке программного обеспечения и проверке интерфейсов.

В каждом из перечисленных случаев лабораторный источник позволяет воспроизводить как номинальные, так и предельные режимы работы оборудования, что невозможно при использовании обычных блоков питания.

8. Нормативные документы и требования безопасности

Лабораторные источники питания относятся к средствам измерений и испытательному оборудованию, поэтому на них распространяется ряд нормативных документов.

Основные документы:

• ГОСТ IEC 61010-1 — требования безопасности к электрическому оборудованию для измерения, управления и лабораторного применения. Определяет нормы по электрической прочности изоляции, защите от поражения электрическим током, механической прочности и пожарной безопасности.
• ГОСТ 22261 — средства измерений электрических и магнитных величин. Общие технические условия. Устанавливает требования к метрологическим характеристикам, условиям эксплуатации и методам испытаний.
• ГОСТ Р 51522 (IEC 61326) — требования электромагнитной совместимости к оборудованию для измерения, управления и лабораторного применения.
• ГОСТ 12.2.091 — безопасность электрических контрольно-измерительных приборов и лабораторного оборудования.

При эксплуатации необходимо соблюдать требования этих стандартов. Особое внимание уделяется правильному заземлению корпуса прибора, использованию кабелей с достаточным сечением, обеспечению свободного доступа воздуха для охлаждения и запрету работы с открытыми токоведущими частями под напряжением.

Для источников с выходным напряжением свыше 60 В постоянного тока дополнительно учитываются требования по защите от прикосновения к опасным частям и маркировке предупреждающих знаков.

9. Критерии выбора лабораторного источника питания

Правильный выбор лабораторного источника питания определяется решаемыми задачами и условиями эксплуатации. Основные критерии:

• Диапазон выходного напряжения и тока. Необходимо, чтобы максимальные значения с запасом перекрывали потребности испытуемых устройств. Рекомендуется запас 20–30 %.
• Выходная мощность. Определяется произведением максимального напряжения на максимальный ток, однако реальная область работы часто ограничена гиперболой постоянной мощности.
• Точность установки и стабильность. Для точных измерений и калибровки требуются приборы с погрешностью не хуже 0,05–0,1 %.
• Уровень пульсаций и шумов. Критичен при работе с аналоговыми схемами, усилителями и прецизионными датчиками.
• Количество каналов и возможность их синхронизации. Для питания устройств с несколькими напряжениями питания удобны двух- и трёхканальные модели.
• Наличие интерфейсов дистанционного управления. Необходимо при построении автоматизированных испытательных стендов.
• Функции защиты и возможность их настройки.
• Габариты, масса, способ охлаждения и уровень акустического шума.

При выборе также следует учитывать перспективы развития лаборатории. Покупка прибора с избыточными, но востребованными в будущем характеристиками часто оказывается экономически более выгодной, чем последующая замена оборудования.

10. Особенности эксплуатации и обслуживания

Долговечность и точность лабораторного источника питания в значительной степени зависят от соблюдения правил эксплуатации.

Основные рекомендации:

• Устанавливать прибор на ровной поверхности с обеспечением свободной циркуляции воздуха. Не закрывать вентиляционные отверстия.
• Использовать качественные соединительные провода минимально необходимой длины и достаточного сечения.
• Перед подключением нагрузки убедиться, что регуляторы напряжения и тока установлены в безопасное положение (обычно — минимальные значения).
• Не допускать одновременного подключения к выходу источника нескольких нагрузок без расчёта суммарного тока.
• Периодически проводить калибровку встроенных измерительных каналов в соответствии с графиком, установленным предприятием.
• При длительном хранении содержать прибор в сухом отапливаемом помещении, периодически включая его под нагрузкой.
• Не использовать лабораторный источник в качестве штатного блока питания серийной аппаратуры в непрерывном режиме, если это не предусмотрено конструкцией.

При появлении признаков неисправности (нестабильность показаний, повышенный нагрев, срабатывание защит без видимых причин) следует прекратить эксплуатацию и обратиться в сервисную службу. Самостоятельный ремонт силовых и прецизионных узлов без соответствующего оборудования и квалификации не рекомендуется.

Соблюдение указанных правил позволяет сохранить метрологические характеристики прибора в течение всего срока службы и обеспечивает безопасность персонала.

При оснащении лаборатории или производственного участка качественным лабораторным источником питания важно учитывать не только технические характеристики, но и удобство работы, надёжность и доступность сервисного обслуживания. В ассортименте НПП «КИПОФФ» представлены модели, которые позволяют купить лабораторный источник питания с оптимальными параметрами под конкретные задачи. Актуальная цена и наличие уточняются при выборе конкретной модификации. Правильно подобранный прибор существенно повышает достоверность результатов измерений и испытаний, а также снижает риски повреждения исследуемой аппаратуры.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
