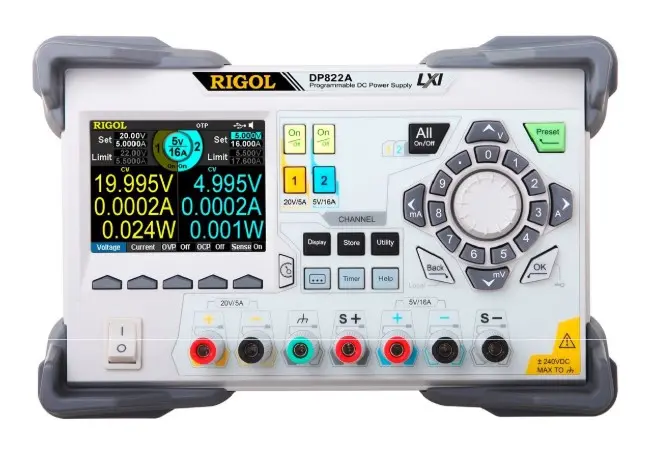

Зачем нужна интеграция лабораторных источников питания с компьютером
Современные лабораторные и производственные испытания всё чаще требуют не просто подачи стабильного напряжения или тока, а выполнения сложных последовательностей воздействий с одновременной регистрацией множества параметров. Ручное управление источником питания в таких условиях становится источником систематических ошибок, ограничивает повторяемость результатов и существенно увеличивает время проведения эксперимента. Интеграция лабораторного источника питания с персональным компьютером и специализированным программным обеспечением позволяет перевести процесс в полностью автоматизированный режим.
Основная цель такой интеграции — создание замкнутого измерительного контура, в котором компьютер выступает не только как средство визуализации, но и как центральный управляющий элемент. Источник питания получает команды на изменение выходных параметров, а система одновременно собирает данные с мультиметров, осциллографов, анализаторов спектра и других приборов. Это особенно важно при проведении длительных ресурсных испытаний, температурных циклов, проверке переходных процессов и отработке алгоритмов защиты.
Ключевые преимущества автоматизированной интеграции:
- исключение влияния человеческого фактора на последовательность и точность установки режимов;
- возможность реализации сложных временных профилей напряжения и тока, включая линейные и экспоненциальные развёртки;
- синхронизация воздействия и измерения с точностью до единиц миллисекунд;
- автоматическое протоколирование всех параметров с привязкой ко времени;
- удалённый доступ к оборудованию, что критично для распределённых лабораторий и климатических камер;
- существенное сокращение времени подготовки и проведения серии испытаний.
В условиях, когда испытания регламентируются нормативными документами (например, ГОСТ Р 51317.4.11 или IEC 61000-4-11 при проверке устойчивости к провалам напряжения), автоматизация становится практически обязательным условием получения достоверных и воспроизводимых результатов. Компьютерное управление позволяет точно воспроизводить заданные профили провалов, выбросов и прерываний питания, а также фиксировать реакцию испытуемого оборудования без участия оператора.
Кроме того, интеграция открывает возможность построения многоканальных систем, в которых несколько источников питания работают синхронно или по заданному сценарию. Это востребовано при испытаниях многоканальных блоков питания, систем электропитания с резервированием и сложных радиоэлектронных комплексов. Без компьютерного управления обеспечить требуемую синхронизацию и взаимную блокировку режимов практически невозможно.
Купите программируемый линейный источник питания RIGOL DP711 для надёжной интеграции лабораторных источников питания с ПК через интерфейс RS-232 и удалённого управления.
Аппаратные интерфейсы связи и их особенности
Выбор аппаратного интерфейса определяет не только скорость и надёжность обмена данными, но и архитектуру всей измерительной системы. Современные лабораторные источники питания поддерживают несколько стандартных интерфейсов, каждый из которых имеет свою область применения.
| Интерфейс | Тип соединения | Максимальная длина линии | Скорость обмена | Число приборов на шине | Основные преимущества | Ограничения |
|---|---|---|---|---|---|---|
| USB | Последовательный | до 5 м (без удлинителей) | до 480 Мбит/с (USB 2.0) | 1 (или через хаб) | Простота подключения, питание от шины, широкая распространённость | Ограниченная длина, чувствительность к электромагнитным помехам |
| LAN (Ethernet) | Сетевой | до 100 м (медный кабель) | 100 Мбит/с / 1 Гбит/с | Практически неограничено | Удалённый доступ, работа через существующую сеть, высокая скорость | Требует настройки IP-адресов, возможны задержки сети |
| GPIB (IEEE-488) | Параллельный | до 20 м (суммарно) | до 1,5 Мбайт/с | до 15 | Высокая надёжность, возможность многоприборных систем, детерминированность | Устаревший разъём, высокая стоимость кабелей и контроллеров |
| RS-232 / RS-485 | Последовательный | 15 м (RS-232) / 1200 м (RS-485) | до 115,2 кбит/с | 1 (RS-232) / до 32 (RS-485) | Простота реализации, большая дальность (RS-485), низкая стоимость | Низкая скорость, отсутствие гальванической развязки в базовых реализациях |
USB остаётся наиболее распространённым интерфейсом для настольных лабораторных установок. Большинство современных источников питания реализуют виртуальный COM-порт или используют стандартный USB-класс Test and Measurement Class (USBTMC). Это позволяет работать с прибором через универсальные библиотеки без установки специализированных драйверов производителя. Однако при работе в условиях сильных электромагнитных помех или при необходимости гальванической развязки USB может оказаться недостаточно надёжным.
Интерфейс LAN приобретает всё большую популярность благодаря возможности удалённого управления. Источник питания получает собственный IP-адрес и становится полноправным участником локальной сети. Управление может осуществляться как из той же подсети, так и через маршрутизаторы и VPN-каналы. Важным преимуществом является поддержка протокола VXI-11 или более современного HiSLIP, которые обеспечивают надёжную доставку команд и данных. При проектировании системы следует учитывать возможные задержки сети и предусматривать механизмы тайм-аутов и повторных запросов.
GPIB (стандарт IEEE-488.1/488.2) до сих пор широко применяется в метрологических лабораториях и на предприятиях, где уже существует инфраструктура на базе этого интерфейса. Его главные достоинства — возможность подключения до 15 приборов к одному контроллеру и высокая детерминированность обмена. Каждая команда и каждый ответ имеют гарантированное время доставки, что критично при синхронизации нескольких приборов. Основной недостаток — физический разъём и кабели, которые сегодня становятся всё менее доступными и более дорогими.
Интерфейсы RS-232 и RS-485 продолжают использоваться в промышленных и встраиваемых системах. RS-485 особенно удобен при необходимости управления источниками питания, расположенными на значительном расстоянии от компьютера. При правильном выборе кабеля и установке согласующих резисторов линия остаётся устойчивой к помехам. Однако низкая скорость обмена делает эти интерфейсы малопригодными для задач, требующих быстрой смены режимов или передачи больших объёмов данных.
При выборе интерфейса необходимо учитывать не только текущие задачи, но и перспективы развития системы. Если планируется удалённый доступ или объединение нескольких лабораторий в единую сеть, предпочтение следует отдавать LAN. Для компактных настольных комплексов с минимальным числом приборов оптимальным остаётся USB. В метрологических и поверочных установках, где важна максимальная повторяемость временных характеристик, GPIB сохраняет свои позиции.
Программные протоколы и драйверы
Аппаратный интерфейс обеспечивает лишь физическую доставку данных. Для осмысленного управления источником питания необходим программный протокол, определяющий формат команд и ответов. Наибольшее распространение получил язык SCPI (Standard Commands for Programmable Instruments), стандартизованный консорциумом производителей измерительного оборудования.
SCPI представляет собой текстовый язык команд, построенный по иерархическому принципу. Команды организованы в виде дерева, где каждая ветвь соответствует определённой функциональной группе. Типичные примеры команд управления источником питания:
SOURce:VOLTage 12.5— установка выходного напряжения 12,5 В;SOURce:CURRent 2.0— установка ограничения тока 2 А;OUTPut ON— включение выхода;MEASure:VOLTage?— запрос измеренного значения выходного напряжения;SYSTem:ERRor?— чтение кода и описания ошибки из очереди.
Важным свойством SCPI является возможность использования как полных, так и сокращённых форм команд, а также регистрового синтаксиса. Это позволяет писать компактные и читаемые программы. Большинство современных источников питания поддерживают SCPI поверх любого аппаратного интерфейса (USB, LAN, GPIB, RS-232).
Для унификации доступа к приборам разных производителей используется архитектура VISA (Virtual Instrument Software Architecture). VISA предоставляет единый программный интерфейс, абстрагирующий приложение от конкретного типа соединения. Программа открывает ресурс по строке вида USB0::0x1234::0x5678::INSTR или TCPIP0::192.168.1.10::INSTR и далее работает с ним через стандартный набор функций чтения, записи и управления событиями. Благодаря VISA один и тот же код может управлять приборами, подключёнными по USB, LAN или GPIB, без изменения логики программы.
Следующим уровнем абстракции являются драйверы IVI (Interchangeable Virtual Instruments). Они строятся поверх VISA и реализуют стандартизованные классы приборов. Для источников питания определён класс IviDCPwr, который описывает базовые операции: установку напряжения и тока, включение/выключение выхода, чтение измеренных значений, управление защитами. Использование IVI-драйверов позволяет заменять источник питания одного производителя на прибор другого производителя без переписывания прикладной программы — достаточно изменить конфигурацию драйвера.
На практике часто применяют комбинированный подход. Для типовых операций используют IVI-функции, а для доступа к специфическим возможностям конкретного прибора (например, произвольной форме выходного сигнала или расширенным режимам защиты) — прямые SCPI-команды через VISA. Такой гибридный метод обеспечивает и переносимость кода, и полный контроль над функциональностью оборудования.
При разработке программного обеспечения важно учитывать особенности буферизации и обработки ошибок. Большинство источников питания имеют внутреннюю очередь ошибок, которую необходимо периодически опрашивать. Игнорирование ошибок может привести к тому, что прибор перестанет выполнять последующие команды, оставаясь при этом внешне работоспособным. Рекомендуется после каждой критической команды проверять состояние прибора и очищать очередь ошибок.
Специализированное ПО для автоматизированных измерений и его возможности
Специализированное программное обеспечение для автоматизированных измерений представляет собой слой, расположенный над драйверами приборов и предоставляющий инженеру удобные инструменты для создания, отладки и выполнения испытательных сценариев. Современные пакеты можно условно разделить на несколько категорий по способу построения программы испытаний.
Первая категория — среды графического программирования. В них алгоритм испытаний строится в виде блок-схемы или диаграммы потоков данных. Каждый блок соответствует определённой операции: установке параметров источника питания, ожиданию стабилизации, измерению, принятию решения, записи данных. Такой подход особенно удобен для инженеров, не имеющих глубоких навыков текстового программирования. Графическое представление делает логику испытания наглядной и упрощает её документирование.
Вторая категория — скриптовые среды на базе текстовых языков (Python, C#, MATLAB и аналогичные). Здесь испытательный сценарий пишется в виде обычной программы с использованием библиотек доступа к приборам. Преимуществами являются гибкость, возможность использования мощных математических библиотек и лёгкость интеграции с базами данных и системами управления предприятием. Для источников питания существуют готовые обёртки над VISA и IVI, позволяющие вызывать методы установки напряжения и тока практически в одну строку кода.
Третья категория — готовые приложения производителей оборудования и независимых разработчиков, ориентированные на конкретные виды испытаний. Такие программы обычно имеют фиксированный набор сценариев (например, циклическое изменение напряжения, снятие вольт-амперных характеристик, проверка защит) и требуют минимальной настройки. Они удобны для рутинных измерений, но ограничивают пользователя предопределённой функциональностью.
Независимо от выбранного типа программного обеспечения, современные системы автоматизации обеспечивают ряд общих возможностей:
- создание и редактирование последовательностей команд с временными задержками и условиями перехода;
- синхронизацию нескольких приборов по аппаратным или программным триггерам;
- сбор и визуализацию данных в реальном времени с построением графиков и таблиц;
- автоматическое формирование протоколов испытаний в заданном формате;
- ведение журнала событий и ошибок;
- возможность удалённого запуска и мониторинга испытаний.
Особое значение имеет поддержка многопоточности и асинхронного обмена. При работе с несколькими источниками питания и измерительными приборами программа не должна блокироваться в ожидании ответа от одного устройства. Современные библиотеки VISA и IVI позволяют организовать параллельный опрос приборов и обработку событий, что существенно повышает производительность системы.
При выборе программного обеспечения следует обращать внимание на поддержку используемых интерфейсов и протоколов, наличие готовых драйверов для конкретных моделей источников питания, возможности расширения и документирования сценариев. Важно также оценить требования к вычислительным ресурсам и операционной системе, особенно если планируется длительная непрерывная работа комплекса.
В лабораторной практике часто применяют комбинированные решения: базовые сценарии реализуют в графической среде, а сложные математические обработки и интеграцию с внешними системами выполняют скриптовыми средствами. Такой подход позволяет быстро получать работающие методики и одновременно сохранять гибкость при развитии измерительного комплекса.
Построение измерительных комплексов и сценарии автоматизации
Интеграция лабораторного источника питания с компьютером приобретает наибольшую эффективность, когда прибор становится частью единого измерительного комплекса. В такой системе источник питания работает совместно с мультиметрами, осциллографами, электронными нагрузками, температурными камерами и другими устройствами под управлением единого программного сценария.
Типовая архитектура автоматизированного комплекса включает несколько уровней. На нижнем уровне находятся приборы, подключённые через выбранные интерфейсы. Средний уровень образуют драйверы VISA/IVI и библиотеки обмена. Верхний уровень — прикладная программа, реализующая логику испытания, обработку данных и формирование отчётов. Связь между уровнями должна быть организована так, чтобы отказ или временная недоступность одного прибора не приводили к полному останову системы.
Наиболее распространённые сценарии автоматизации с участием источников питания:
- циклическое изменение выходного напряжения или тока по заданному закону с одновременной регистрацией параметров нагрузки;
- снятие статических и динамических вольт-амперных характеристик;
- проверка срабатывания защит по напряжению, току и мощности;
- длительные ресурсные испытания с периодическим изменением режима и контролем деградации параметров;
- синхронное управление несколькими источниками питания при испытаниях многоканальных систем;
- воспроизведение провалов, выбросов и прерываний напряжения в соответствии с требованиями нормативных документов (ГОСТ Р 51317.4.11, IEC 61000-4-11);
- комбинированные испытания с изменением температуры окружающей среды и электрических режимов.
При построении комплекса важно предусмотреть механизмы синхронизации. Аппаратные триггеры (вход и выход Trigger) позволяют запускать измерения и изменения режимов с минимальной задержкой. Программная синхронизация через общие события или временные метки применяется, когда аппаратная связь между приборами затруднена. В обоих случаях необходимо учитывать время отклика источника питания на команду и время установления выходного напряжения.
Для сложных сценариев рекомендуется применять конечные автоматы или таблицы переходов состояний. Каждое состояние соответствует определённому режиму работы источника питания и набору измерений. Переход между состояниями происходит по условию (достижение заданного значения, истечение таймера, получение сигнала от другого прибора или оператора). Такой подход делает логику испытания прозрачной и упрощает её модификацию.
Особое внимание следует уделять обработке аварийных ситуаций. Программа должна корректно реагировать на отключение связи, перегрев источника питания, срабатывание защиты и выход параметров за допустимые пределы. В критических случаях необходимо предусмотреть принудительное отключение выхода и перевод системы в безопасное состояние.
Метрологические аспекты и обеспечение точности при удалённом управлении
Автоматизация измерений не освобождает от необходимости обеспечивать метрологическую прослеживаемость и оценивать погрешности. Более того, удалённое управление вводит дополнительные источники неопределённости, которые необходимо учитывать.
Основные составляющие погрешности при работе источника питания под управлением компьютера:
- погрешность установки выходного напряжения и тока, указанная в технических характеристиках прибора;
- погрешность измерения встроенными средствами (если используются показания самого источника);
- влияние сопротивления соединительных проводов и переходных контактов;
- температурный дрейф параметров за время проведения испытания;
- погрешности, связанные с дискретностью установки и временем установления режима;
- задержки и джиттер при передаче команд по интерфейсу.
Относительная погрешность установки напряжения часто описывается выражением вида
\[ \delta_U = \pm \left( a \% \cdot U_{\text{уст}} + b \% \cdot U_{\text{ном}} \right), \]
где \( a \) и \( b \) — коэффициенты, приводимые в документации, \( U_{\text{уст}} \) — установленное значение, \( U_{\text{ном}} \) — номинальное значение диапазона. Аналогичные формулы применяются для тока и мощности.
При удалённом управлении важно различать погрешность установки и погрешность измерения. Многие источники питания имеют встроенные измерительные цепи, показания которых можно считывать по интерфейсу. Однако эти показания не всегда соответствуют требованиям, предъявляемым к эталонным средствам измерений. В случаях, когда необходима повышенная точность, рекомендуется использовать внешние калиброванные мультиметры, а источник питания применять только как управляемый генератор напряжения или тока.
Для минимизации влияния соединительных проводов применяют четырёхпроводную схему подключения (Kelvin-соединение) или компенсацию падения напряжения по отдельным измерительным проводам (sense). Большинство лабораторных источников питания поддерживают режим remote sense. При работе в этом режиме программа должна контролировать состояние линии обратной связи и корректно обрабатывать ситуации обрыва sense-проводов.
Периодическая поверка и калибровка источника питания остаются обязательными даже при полной автоматизации. Результаты поверки следует учитывать в программном обеспечении: либо путём введения поправочных коэффициентов, либо путём ограничения допустимого диапазона использования прибора. Нормативные документы (ГОСТ 8.009, ГОСТ Р 8.568) определяют общие требования к метрологическому обеспечению измерительных систем, включая автоматизированные.
При длительных испытаниях необходимо контролировать температурный режим источника питания и окружающей среды. Многие современные приборы позволяют считывать температуру силовых элементов и корпуса. Программа должна использовать эти данные для принятия решений о приостановке испытания или коррекции результатов.
Практические примеры типовых задач автоматизации
Рассмотрим несколько типовых задач, которые решаются с помощью интеграции лабораторных источников питания с компьютером.
Снятие вольт-амперной характеристики электронного компонента. Программа последовательно устанавливает ряд значений напряжения (или тока), выдерживает время установления, измеряет ток (или напряжение) внешним мультиметром и записывает пару значений. После завершения цикла строится график и вычисляются параметры (дифференциальное сопротивление, точки перегиба и др.). Автоматизация позволяет выполнить сотни точек за время, сопоставимое с ручным измерением десятка точек.
Проверка срабатывания защиты по току. Источник питания переводится в режим стабилизации напряжения, ограничение тока устанавливается ниже ожидаемого тока короткого замыкания. Программа плавно увеличивает напряжение или подключает нагрузку и фиксирует момент перехода в режим ограничения тока, а также время срабатывания защиты. Результаты сравниваются с требованиями технической документации.
Воспроизведение профиля провалов напряжения. В соответствии с ГОСТ Р 51317.4.11 программа формирует последовательность: номинальное напряжение — провал заданной глубины и длительности — возврат к номиналу. Источник питания должен поддерживать достаточно высокое быстродействие. Одновременно регистрируется поведение испытуемого оборудования. Автоматизация позволяет многократно повторять профиль с высокой повторяемостью.
Ресурсные испытания блока питания. Источник питания имитирует входную сеть и по заданному расписанию изменяет напряжение в пределах допустимого диапазона, а также формирует кратковременные выбросы и провалы. Электронная нагрузка потребляет ток по определённому закону. Система непрерывно регистрирует выходные параметры испытуемого блока и фиксирует моменты отказов. Испытание может продолжаться сотни и тысячи часов без участия оператора.
Синхронное управление несколькими источниками. При испытании системы с резервированием питания два или более источника работают параллельно или по схеме «основной — резервный». Программа обеспечивает согласованное изменение режимов, имитацию отказа одного из каналов и контроль переключения. Синхронизация осуществляется либо по аппаратным линиям, либо через программные события с минимальной задержкой.
| Задача | Основные команды источнику | Дополнительные приборы | Ключевые контролируемые параметры |
|---|---|---|---|
| Снятие ВАХ | Установка U/I, измерение | Мультиметр, нагрузка | Напряжение, ток, мощность |
| Проверка защит | Плавное изменение режима | Осциллограф, нагрузка | Ток срабатывания, время реакции |
| Провалы напряжения | Быстрая смена уровней U | Осциллограф, регистратор | Глубина и длительность провала, реакция ОУ |
| Ресурсные испытания | Циклическое изменение U/I | Нагрузка, термокамера | Дрейф параметров, моменты отказов |
Типичные ошибки при интеграции и способы их предотвращения
Даже при использовании качественного оборудования и программного обеспечения интеграция может сопровождаться ошибками, снижающими достоверность результатов или приводящими к повреждению приборов.
Наиболее распространённые ошибки и методы их исключения:
- Игнорирование времени установления выходного напряжения. После команды установки нового значения программа сразу выполняет измерение. Решение: вводить программируемую задержку или ожидать сигнала готовности от прибора.
- Отсутствие контроля очереди ошибок SCPI. Прибор может находиться в состоянии ошибки, продолжая принимать команды. Решение: после критических операций выполнять запрос
SYSTem:ERRor?и обрабатывать коды ошибок. - Неправильная настройка режима sense. При обрыве или перепутывании проводов обратной связи напряжение на нагрузке может значительно отличаться от установленного. Решение: контролировать статус sense и использовать защиту от обрыва линии.
- Перегрузка интерфейса слишком частыми запросами. Особенно характерно для RS-232 и GPIB. Решение: оптимизировать частоту опроса и использовать события вместо постоянного поллинга.
- Отсутствие гальванической развязки при работе с высоковольтными или промышленными объектами. Решение: применять интерфейсные преобразователи с гальванической изоляцией или выбирать приборы с соответствующей защитой.
- Несогласованность единиц измерения и форматов данных в программе. Решение: строго соблюдать документацию на команды SCPI и проверять масштабные коэффициенты.
- Запуск длительных испытаний без контроля температуры и состояния прибора. Решение: периодически считывать внутренние датчики и предусмотреть аварийное завершение сценария.
Отдельного внимания заслуживает проблема совместимости драйверов и версий программного обеспечения. Обновление операционной системы или библиотеки VISA иногда приводит к изменению поведения интерфейса. Перед внедрением изменений в рабочий комплекс необходимо проводить регрессионное тестирование основных сценариев.
Рекомендуется вести журнал всех команд, отправленных источнику питания, и полученных ответов. Такой журнал существенно упрощает диагностику проблем и позволяет воспроизвести последовательность действий, приведшую к сбою.
Рекомендации по выбору источника питания для работы с ПК и ПО
При выборе лабораторного источника питания, предназначенного для автоматизированных измерений, следует оценивать не только диапазоны напряжения и тока, но и возможности интеграции.
Ключевые критерии выбора:
- наличие необходимых аппаратных интерфейсов (USB, LAN, GPIB) и поддержка одновременной работы нескольких из них;
- полная реализация языка SCPI и наличие документации с описанием всех команд;
- поддержка стандартов VISA и наличие IVI-драйвера класса IviDCPwr;
- достаточное быстродействие (время установления напряжения и тока, скорость отклика на команды);
- наличие входов и выходов синхронизации (Trigger);
- возможность работы в режиме remote sense и наличие защиты от обрыва линии обратной связи;
- встроенные средства измерения с указанием погрешности;
- функции защиты (по току, напряжению, мощности, температуре) с возможностью программного управления и считывания статуса;
- возможность сохранения и вызова профилей выходного сигнала;
- наличие средств самодиагностики и журналирования событий.
Для систем, требующих удалённого доступа и работы в составе распределённых комплексов, предпочтение следует отдавать моделям с интерфейсом LAN и поддержкой протоколов VXI-11 или HiSLIP. Если комплекс строится на базе уже существующей инфраструктуры GPIB, необходимо убедиться в совместимости и наличии качественных кабелей и контроллеров.
Важным параметром является стабильность характеристик при длительной непрерывной работе. Источник питания, предназначенный для ресурсных испытаний, должен сохранять заданную точность в течение сотен часов без необходимости вмешательства оператора. Наличие внутренних датчиков температуры и возможность их программного опроса существенно повышают надёжность системы.
При комплектации измерительной установки рекомендуется сразу предусматривать запас по интерфейсам и функциональности. Даже если в текущей задаче достаточно USB-подключения, наличие LAN существенно упростит дальнейшее развитие комплекса и организацию удалённого мониторинга.
Правильно выбранный лабораторный источник питания с развитыми средствами интеграции позволяет создать гибкую и надёжную систему автоматизированных измерений, которая будет соответствовать требованиям как текущих, так и перспективных задач. Современные модели с поддержкой стандартных протоколов и интерфейсов дают возможность быстро развернуть комплекс и обеспечить высокую повторяемость результатов. Чтобы купить источник питания, оптимально подходящий для автоматизированных измерений, и уточнить актуальную цену с учётом необходимых опций интерфейсов и программного обеспечения, целесообразно обратиться к специалистам, которые помогут подобрать конфигурацию под конкретные условия применения.
