Измерение сопротивления заземления мультиметром: когда можно и когда нельзя

Оглавление

1. Введение
2. Что такое сопротивление заземления и зачем его измерять
3. Нормативные требования к сопротивлению заземления (ПУЭ, ГОСТ)
4. Теоретические основы измерения сопротивления заземления
5. Методы измерения сопротивления заземления (двух-, трёх- и четырёхполюсные)
6. Можно ли использовать мультиметр для измерения сопротивления заземления?
7. Когда измерение мультиметром допустимо
8. Когда измерение мультиметром недопустимо или даёт недостоверные результаты
9. Почему специализированные измерители сопротивления заземления (ИС-20, ИС-10, ИС-06, ИС-05) обеспечивают точность
10. Сравнительная таблица: мультиметр vs специализированный измеритель
11. Практические рекомендации: как правильно выбрать прибор для конкретных задач
12. Заключение

1. Введение

Надёжное заземление является одним из фундаментальных элементов системы электробезопасности любой электроустановки. Оно обеспечивает защиту людей от поражения электрическим током при повреждении изоляции, создаёт условия для правильной работы релейной защиты и автоматики, а также снижает риски при воздействии атмосферных перенапряжений. Однако эффективность заземления напрямую зависит от величины его сопротивления. Если это сопротивление превышает допустимые значения, защитные функции могут не сработать в нужный момент.

В практике эксплуатации и монтажа электрооборудования регулярно возникает вопрос: можно ли измерить сопротивление заземления обычным мультиметром? На первый взгляд кажется, что раз мультиметр умеет измерять сопротивление, то он подойдёт и для этой задачи. На практике ситуация значительно сложнее. Обычный цифровой мультиметр предназначен для измерения сопротивления проводников, резисторов и цепей в относительно контролируемых условиях. Измерение же сопротивления заземляющего устройства — это специфическая задача, требующая учёта множества факторов: сопротивления растекания тока в грунте, влияния соединительных проводов, наведённых напряжений и особенностей методики измерения.

В этой статье мы подробно разберём теоретические и практические аспекты измерения сопротивления заземления. Вы узнаете:

• Что представляет собой сопротивление заземления и из каких компонентов оно складывается;
• Какие нормативные требования предъявляются к его величине;
• В каких случаях мультиметр может дать приемлемый результат, а в каких — приведёт к серьёзным ошибкам;
• Почему для точных и достоверных измерений применяются специализированные приборы, такие как ИС-20, ИС-10, ИС-06 и ИС-05.

Материал будет полезен инженерам-электрикам, специалистам по эксплуатации электроустановок, монтажникам и всем, кто отвечает за безопасность электрических сетей и заземляющих устройств.

2. Что такое сопротивление заземления и зачем его измерять

Определение и физическая сущность

Сопротивление заземления (сопротивление заземляющего устройства) — это полное сопротивление, которое встречает электрический ток при растекании от заземлителя в окружающий грунт до «удалённой земли» (точки с нулевым потенциалом). Оно не является чисто омическим сопротивлением проводника, а представляет собой комплексную величину, зависящую от геометрии заземлителя, удельного сопротивления грунта и частоты тока.

Сопротивление заземляющего устройства обычно разделяют на три основные составляющие:

1. Сопротивление самого заземлителя (металлических элементов: стержней, полос, труб) — обычно очень мало и составляет доли ома.
2. Переходное сопротивление в месте контакта металла заземлителя с грунтом (зависит от качества соединения, коррозии, плотности прилегания).
3. Сопротивление растекания тока в грунте — основная и наиболее значимая составляющая, определяемая удельным сопротивлением грунта и конфигурацией заземлителя.

Приближённая формула для расчёта сопротивления одиночного стержневого заземлителя

где:

• \( R_z \) — сопротивление заземления, Ом;
• \( \rho \) — удельное сопротивление грунта, Ом·м;
• \( L \) — длина заземлителя, м;
• \( d \) — диаметр заземлителя, м.

Эта формула показывает, что сопротивление сильно зависит от длины электрода и удельного сопротивления грунта. При увеличении длины стержня сопротивление снижается нелинейно. В реальных условиях удельное сопротивление грунта может меняться в широких пределах — от нескольких десятков до тысяч Ом·м в зависимости от типа почвы, влажности и сезона.

Зачем необходимо регулярно измерять сопротивление заземления

Измерение сопротивления заземления — это не просто формальная процедура. Оно позволяет:

• Подтвердить соответствие заземляющего устройства требованиям безопасности и нормативным документам;
• Обеспечить надёжное срабатывание устройств защитного отключения (УЗО) и автоматических выключателей при однофазных замыканиях на корпус;
• Снизить напряжение прикосновения и шаговое напряжение до безопасных значений;
• Оценить эффективность работы системы молниезащиты;
• Выявить деградацию заземлителя со временем (коррозия, механические повреждения, изменение свойств грунта);
• Обеспечить правильную работу релейной защиты и систем автоматики, чувствительность которых зависит от сопротивления заземления нейтрали.

Высокое сопротивление заземления приводит к опасным последствиям: при коротком замыкании на корпус напряжение на заземлённых частях может достигать опасных для жизни значений, а защитные аппараты могут не сработать или сработать с недопустимой задержкой.

3. Нормативные требования к сопротивлению заземления (ПУЭ, ГОСТ)

Требования к величине сопротивления заземляющих устройств установлены в Правилах устройства электроустановок (ПУЭ) (главы 1.7 и 2.5), а также в стандартах серии ГОСТ Р 50571 (МЭК 60364). Эти документы определяют как предельно допустимые значения сопротивления, так и методы контроля, периодичность измерений и требования к средствам измерения.

Основные нормативные документы

• ПУЭ (7-е издание и последующие изменения) — глава 1.7 «Заземление и защитные меры электробезопасности»;
• ГОСТ 22261-94 — «Средства измерений электрических величин. Общие технические условия» (группа 4 — для измерителей сопротивления заземления);
• ГОСТ IEC 61010-1-2014 — требования безопасности к измерительным приборам;
• ГОСТ Р 50571.5.54-2013 и другие части серии — заземляющие устройства и защитные проводники;
• Методики измерений, изложенные в руководствах по эксплуатации специализированных приборов.

Допустимые значения сопротивления заземления

Согласно ПУЭ, сопротивление заземляющего устройства не должно превышать следующих величин (основные случаи для электроустановок до 1 кВ):

Для электроустановок напряжением выше 1 кВ сопротивление заземления определяется расчётным путём с учётом требований к напряжению прикосновения и шаговому напряжению. В системах молниезащиты сопротивление заземления молниеотводов обычно нормируется на уровне 10 Ом или менее.

Требования к средствам измерения и периодичности контроля

Измерения сопротивления заземления должны выполняться специализированными приборами, соответствующими требованиям ГОСТ 22261 (группа 4). Приборы должны проходить периодическую поверку и иметь действующее свидетельство об утверждении типа средств измерений.

Специализированные измерители сопротивления заземления (в частности, модели ИС-20, ИС-10, ИС-06 и ИС-05) обеспечивают:

• высокую точность измерений в широком диапазоне сопротивлений;
• компенсацию сопротивления соединительных проводов;
• работу в условиях сильных помех и наведённых напряжений;
• соответствие требованиям электробезопасности (категория CAT IV 300 В, усиленная изоляция);
• эксплуатацию в широком диапазоне температур и влажности (например, от −15 °C до +50 °C при влажности до 90 % для ряда моделей).

Периодичность измерений сопротивления заземления устанавливается в зависимости от типа объекта и условий эксплуатации. Как правило, для вновь вводимых электроустановок измерения проводятся до ввода в эксплуатацию, после капитального ремонта, а также периодически — не реже одного раза в 6 лет для стационарных заземлителей (более частые проверки — для передвижных и временных установок).

4. Теоретические основы измерения сопротивления заземления

Измерение сопротивления заземления основано на законах растекания электрического тока в проводящей среде — грунте. Когда ток от заземлителя растекается в землю, вокруг электрода образуется электрическое поле. Потенциал в грунте убывает по мере удаления от заземлителя. Задача измерения заключается в том, чтобы определить сопротивление, которое ток встречает на пути от заземлителя до «удалённой земли» — точки, потенциал которой можно принять за ноль.

В идеальном однородном грунте потенциал вокруг точечного заземлителя изменяется по закону обратной пропорциональности расстоянию. Однако реальный грунт почти никогда не бывает однородным: он имеет слоистую структуру, разные типы почв на небольшой площади, меняющуюся влажность и температуру. Это приводит к тому, что сопротивление заземления зависит не только от геометрии заземлителя, но и от множества внешних факторов.

Почему для измерения используется переменный ток

Применение постоянного тока (как в большинстве мультиметров) при измерении сопротивления заземления приводит к серьёзным погрешностям по нескольким причинам:

• Электрохимическая поляризация на границе металл–грунт — возникает дополнительное сопротивление, которое искажает результат;
• Наличие блуждающих токов и наведённых напряжений промышленной частоты в реальных электроустановках;
• Зависимость результата от направления тока и времени его протекания.

Специализированные измерители сопротивления заземления (в том числе ИС-20, ИС-10, ИС-06 и ИС-05) используют переменный ток специальной частоты (обычно отличной от 50 Гц) и достаточно высокое значение испытательного тока. Это позволяет минимизировать влияние поляризации и помех, а также обеспечить стабильные и воспроизводимые результаты.

Основные источники погрешностей при измерении

Даже при использовании правильной методики на точность измерения влияют:

1. Сопротивление соединительных проводов и контактов — особенно критично при низких значениях сопротивления заземления (менее 1–2 Ом);
2. Взаимное влияние токового и потенциального электродов — если расстояния выбраны неправильно, измеряется не только сопротивление заземлителя, но и сопротивление растекания вспомогательных электродов;
3. Неоднородность грунта — приводит к тому, что зона растекания тока может быть искажена;
4. Наведённые напряжения от работающих электроустановок и линий электропередачи;
5. Сезонные изменения — влажность грунта, промерзание, уровень грунтовых вод существенно меняют удельное сопротивление почвы.

Именно поэтому для получения достоверных результатов необходимо не только применять правильную методику, но и использовать приборы, способные компенсировать влияние соединительных проводов и работать в условиях реальных помех. Такие возможности реализованы в современных измерителях серии ИС.

5. Методы измерения сопротивления заземления (двух-, трёх- и четырёхполюсные)

Существует несколько классических методов измерения сопротивления заземления. Выбор метода зависит от требуемой точности, наличия вспомогательных электродов и условий на объекте.

Двухполюсный метод

Самый простой метод, при котором используются только два вывода прибора: один подключается к заземлителю, второй — к удалённому заземлению (например, к водопроводной трубе или другому известному заземлителю). Измеряется суммарное сопротивление двух заземлителей и соединительных проводов.

Преимущества:

• Простота и скорость выполнения;
• Не требует установки вспомогательных электродов.

Недостатки:

• Высокая погрешность (измеряется сумма сопротивлений двух заземлителей);
• Невозможно определить сопротивление только одного заземлителя;
• Сильное влияние сопротивления соединительных проводов.

Двухполюсный метод может применяться только для грубой оценки или при отсутствии возможности установки вспомогательных электродов. Для точных измерений он не подходит.

Трёхполюсный метод (метод падения потенциала)

Это основной и наиболее распространённый метод, реализуемый в большинстве специализированных измерителей сопротивления заземления, включая модели ИС-20, ИС-10, ИС-06 и ИС-05.

Для измерения используются три электрода:

• Исследуемый заземлитель (подключается к выводу «З» или «E»);
• Токовый вспомогательный электрод (вывод «Т» или «C»);
• Потенциальный вспомогательный электрод (вывод «П» или «P»).

Токовый электрод устанавливается на значительном расстоянии от заземлителя (обычно 20–50 м и более), потенциальный электрод — между ними. Измеряется падение напряжения на потенциальном электроде при протекании известного тока через токовый электрод. При правильном расположении электродов (правило 62 %) измеренное значение близко к истинному сопротивлению заземлителя.

Преимущества метода:

• Высокая точность при соблюдении расстояний;
• Возможность компенсации сопротивления соединительных проводов в современных приборах;
• Работа в условиях помех.

Современные приборы серии ИС позволяют автоматически компенсировать сопротивление проводов и выполнять измерения даже при наличии значительных наведённых напряжений.

Четырёхполюсный метод

Четырёхполюсный метод (метод Веннера и его модификации) применяется преимущественно для измерения удельного сопротивления грунта, а также в случаях, когда требуется максимальная точность и компенсация влияния всех соединительных проводов.

Используются четыре электрода, расположенные по прямой линии на равных расстояниях. Метод позволяет разделить сопротивление заземлителя и сопротивление растекания в грунте, а также измерять сопротивление без влияния соединительных линий.

Четырёхполюсный метод чаще всего используется при проектировании новых заземляющих устройств и при проведении специальных исследований грунта. В повседневной практике для проверки существующих заземлителей достаточно трёхполюсного метода.

6. Можно ли использовать мультиметр для измерения сопротивления заземления?

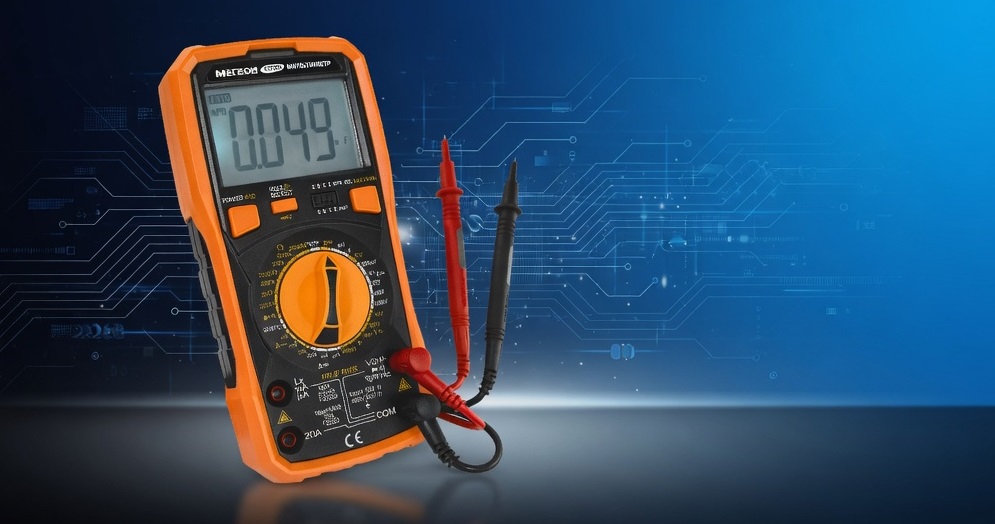

Теоретически обычный цифровой мультиметр способен измерять электрическое сопротивление. Однако вопрос о его пригодности для измерения сопротивления заземления требует детального рассмотрения.

Что измеряет мультиметр в режиме омметра

В режиме измерения сопротивления мультиметр подаёт на измеряемую цепь небольшой постоянный ток (обычно от нескольких микроампер до нескольких миллиампер) и измеряет падение напряжения. Результат рассчитывается по закону Ома. При этом:

• Метод является двухполюсным;
• Используется постоянный ток;
• Отсутствует компенсация сопротивления измерительных проводов;
• Отсутствуют вспомогательные электроды для создания правильной схемы растекания тока.

Когда измерение мультиметром теоретически возможно

В очень ограниченных случаях мультиметр может дать приемлемый результат:

• Проверка целостности и низкого сопротивления заземляющего проводника (PE) от заземлителя до распределительного щита — здесь сопротивление обычно составляет миллиомы, и мультиметр справляется;
• Грубая оценка сопротивления заземления в сухом однородном грунте при очень низких требованиях к точности;
• Предварительная проверка перед использованием специализированного прибора.

Почему в большинстве случаев мультиметр неприменим

Основные причины, по которым измерение сопротивления заземления мультиметром даёт недостоверные или опасно ошибочные результаты:

Сопротивление соединительных проводов мультиметра обычно составляет 0,1–0,8 Ом. При реальном сопротивлении заземления 1–4 Ом эта величина становится соизмеримой с измеряемым значением и полностью искажает результат. Кроме того, мультиметр не создаёт правильную схему растекания тока в грунте, поэтому измеряет не сопротивление заземления, а нечто совершенно иное.

В нормативных документах (ПУЭ, ГОСТ Р 50571) прямо указано, что измерения сопротивления заземляющих устройств должны выполняться средствами измерений, соответствующими требованиям ГОСТ 22261. Обычные мультиметры таким требованиям не соответствуют.

7. Когда измерение мультиметром допустимо

Хотя в большинстве профессиональных задач мультиметр не обеспечивает необходимой точности, существуют ограниченные ситуации, когда его использование может быть оправдано.

Допустимые случаи применения мультиметра

• Проверка целостности и низкого сопротивления заземляющего проводника (PE) — от заземлителя до главной заземляющей шины или распределительного щита. В этом случае измеряется сопротивление металлического проводника, а не сопротивление растекания в грунте. Мультиметр справляется с этой задачей при использовании режима измерения малых сопротивлений и коротких качественных проводов.
• Грубая предварительная оценка — когда необходимо понять порядок величины сопротивления заземления (например, отличить 2 Ом от 200 Ом). Такой экспресс-контроль может быть полезен перед проведением точных измерений специализированным прибором.
• Проверка в сухих и однородных грунтах при очень низких требованиях к точности и отсутствии наведённых напряжений.
• Диагностика очевидных неисправностей — например, обнаружение обрыва заземляющего проводника или сильной коррозии соединений.

8. Когда измерение мультиметром недопустимо или даёт недостоверные результаты

В подавляющем большинстве реальных задач измерение сопротивления заземления мультиметром приводит к существенным ошибкам и не может использоваться для принятия ответственных решений.

Случаи, когда мультиметр применять нельзя

1. Определение соответствия нормативным требованиям — когда необходимо подтвердить, что сопротивление заземления не превышает 4 Ом, 10 Ом или другое нормируемое значение. Погрешность мультиметра делает такой вывод недостоверным.
2. Измерение низких значений сопротивления заземления (менее 5–10 Ом) — сопротивление измерительных проводов и контактов становится соизмеримым с измеряемой величиной.
3. Наличие наведённых напряжений и помех — вблизи действующих электроустановок, линий электропередачи, промышленного оборудования мультиметр показывает нестабильные или завышенные значения.
4. Проверка заземления в системах с глухозаземлённой нейтралью — где требуется высокая точность для обеспечения срабатывания защит.
5. Официальные измерения и паспортизация — результаты, полученные мультиметром, не будут признаны контролирующими органами и не соответствуют требованиям ГОСТ 22261.
6. Измерение в условиях повышенной влажности или сезонных изменений грунта — когда удельное сопротивление почвы сильно меняется, а метод мультиметра не учитывает особенности растекания тока.

Типичные ошибки при использовании мультиметра

• Измерение суммы сопротивления заземлителя и сопротивления соединительных проводов;
• Игнорирование необходимости вспомогательных электродов;
• Применение постоянного тока, вызывающего поляризацию;
• Отсутствие учёта взаимного влияния токового и потенциального контуров;
• Невозможность работы при наличии напряжения на заземлителе.

В результате таких измерений специалист может получить значение, которое в 2–5 раз отличается от реального сопротивления заземления. Это создаёт опасную иллюзию безопасности.

9. Почему специализированные измерители сопротивления заземления (ИС-20, ИС-10, ИС-06, ИС-05) обеспечивают точность

Специализированные измерители сопротивления заземления серии ИС разработаны именно для решения задач измерения сопротивления заземляющих устройств в реальных эксплуатационных условиях. Они соответствуют требованиям ГОСТ 22261 (группа 4) и обеспечивают высокую точность, повторяемость и безопасность измерений.

Ключевые технические преимущества приборов ИС-серии

• Трёх- и четырёхполюсные методы измерения с возможностью компенсации сопротивления соединительных проводов;
• Переменный ток специальной частоты — устраняет влияние поляризации и промышленных помех;
• Высокий испытательный ток — обеспечивает устойчивое измерение даже в грунтах с высоким удельным сопротивлением;
• Встроенная защита и категория CAT IV 300 В — безопасная работа в электроустановках;
• Степень защиты корпуса IP54 или IP42 — надёжная эксплуатация в полевых условиях;
• Широкий диапазон рабочих температур — от −15 °C до +50 °C (для ИС-20) и от −10 °C до +55 °C (для ИС-05/ИС-06), а также работа при влажности до 90 % при +30 °C;
• Соответствие требованиям электробезопасности по ГОСТ IEC 61010-1-2014.

Приборы позволяют выполнять измерения в соответствии с методиками, рекомендованными ПУЭ и ГОСТ, и выдавать результаты, которые могут быть использованы для официальной документации и паспортизации заземляющих устройств.

10. Сравнительная таблица: мультиметр vs специализированный измеритель

11. Практические рекомендации: как правильно выбрать прибор для конкретных задач

Выбор прибора для измерения сопротивления заземления зависит от характера задач, требуемой точности и условий эксплуатации.

Рекомендации по выбору

• Для периодического контроля заземления на промышленных объектах, подстанциях и крупных электроустановках — выбирайте специализированные измерители сопротивления заземления с трёхполюсным методом и функцией компенсации проводов (модели серии ИС).
• Для проектных и пусконаладочных работ — приборы с возможностью четырёхполюсного измерения и измерения удельного сопротивления грунта.
• Для выездных работ и эксплуатации в тяжёлых климатических условиях — модели с высокой степенью защиты корпуса (IP54), широким температурным диапазоном и ударопрочным исполнением.
• Для лабораторий и метрологических служб — приборы с высокой точностью и возможностью подключения к компьютеру для протоколирования результатов.
• Для быстрой диагностики и проверки целостности заземляющих проводников — достаточно качественного мультиметра с режимом измерения малых сопротивлений.

Дополнительные критерии выбора

1. Наличие действующего свидетельства об утверждении типа средств измерений и возможности поверки.
2. Соответствие требованиям электробезопасности (CAT IV).
3. Удобство работы с длинными соединительными проводами и наличие компенсации их сопротивления.
4. Возможность работы в условиях сильных электромагнитных помех.
5. Наличие встроенной памяти и функций документирования результатов.

Приобретая специализированный измеритель сопротивления заземления, вы получаете инструмент, который соответствует нормативным требованиям и позволяет получать достоверные результаты в любых условиях эксплуатации.

12. Заключение

Измерение сопротивления заземления — важная и ответственная процедура, напрямую влияющая на безопасность людей и надёжность работы электроустановок. Обычный мультиметр, несмотря на свою универсальность, в большинстве случаев не способен обеспечить требуемую точность и достоверность результатов при определении сопротивления заземляющего устройства.

Двухполюсный метод, постоянный ток малой величины, отсутствие компенсации соединительных проводов и невозможность правильного размещения вспомогательных электродов делают результаты измерений мультиметром непригодными для профессионального использования и официальной документации.

Для точного и соответствующего нормативным требованиям измерения сопротивления заземления необходимо применять специализированные измерители, работающие по трёх- или четырёхполюсной методике, с компенсацией сопротивления проводов и защитой от помех. Такие приборы обеспечивают высокую точность, безопасность и возможность использования результатов в отчётах и паспортах заземляющих устройств.

При выборе измерительного прибора следует ориентироваться на характер задач, требуемую точность, условия эксплуатации и необходимость официальной поверки. В большинстве профессиональных ситуаций оптимальным решением становятся специализированные измерители сопротивления заземления.

Если вам требуется надёжный и точный инструмент для измерения сопротивления заземления, вы можете купить специализированный измеритель сопротивления заземления по доступной цене в нашем магазине. Правильно подобранный прибор поможет обеспечить безопасность электроустановок и соответствие всем действующим нормативным требованиям.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
