ИС-06 измеритель сопротивления заземления
ИС-06 измеритель сопротивления заземления предназначен для точного определения сопротивления элементов заземляющих устройств, проверки металлосоединений и непрерывности защитных проводников. Прибор поддерживает как двух-, так и трёхпроводной метод измерений, что обеспечивает гибкость в работе при различных схемах подключения.
ИС-06 измеритель сопротивления заземления предназначен для точного определения сопротивления элементов заземляющих устройств, проверки металлосоединений и непрерывности защитных проводников. Прибор поддерживает как двух-, так и трёхпроводной метод измерений, что обеспечивает гибкость в работе при различных схемах подключения. Дополнительно измеритель ИС-06 позволяет измерять напряжение переменного тока (помехи), что особенно важно при диагностике сетей с нестабильными условиями электромагнитного фона.
Особенности конструкции
Измеритель сопротивления ИС-06 оснащён автоматическим выбором диапазонов измерения, что исключает ошибки при настройке. Светодиодный дисплей обеспечивает чёткую индикацию результатов даже при работе на улице или в затемнённых помещениях. Корпус устройства выполнен из ударопрочного и влагозащищённого материала, соответствующего степени защиты IP54. Прибор автоматически переходит в энергосберегающий режим через 2,5 минуты бездействия, что увеличивает срок службы элементов питания.
Измеритель ИС-06 питается от 5 стандартных батарей типоразмера AA, имеет индикацию состояния заряда, защиту от неправильного подключения и устойчив к внешним электромагнитным помехам. Прибор внесён в Госреестр средств измерений РФ под № 77288-20, межповерочный интервал составляет 24 месяца.
Область применения измерителя сопротивления заземления ИС-06
Измеритель сопротивления ИС-06 используется на промышленных и энергетических предприятиях, в строительстве, жилищно-коммунальном хозяйстве, а также при выполнении лабораторных измерений систем заземления и проверке защитных цепей в рамках требований электробезопасности.
Внешний вид ИС-06
- Защитная панель (защитная крышка)
- Передняя панель
- Ручка (крюк)

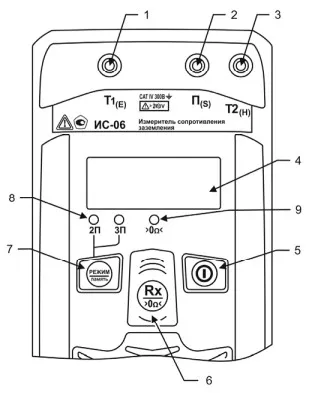

Расположение органов управления и разъёмов подключения измерительных кабелей ИС-06
- Гнездо Т1(Е) для подключения к заземляющему устройству
- Гнездо П(S) для подключения потенциального вспомогательного штыря
- Гнезда Т2(Н) для подключения токового вспомогательного штыря
- Индикатор
- Кнопка включения и выключения прибора
- Кнопка – начало или отмена измерений
- Кнопка - выбор двух- или трёхпроводного метода измерения
- Индикаторы режимов измерений
- Индикатор включенной корректировки сопротивления измерительных кабелей
Технические характеристики измерителя ИС-06
| Диапазоны измерения сопротивления | Допускаемое значение сопротивления в цепях подключения, не более | Пределы допускаемой основной абсолютной погрешности измерений сопротивления | |
|---|---|---|---|
| токовых Т1 - Т2 | потенциальных Т1 - П | ||
| от 0,01 до 9,99 Ом | 1 кОм | 40 кОм | ± (0,03∙R+3 е.м.р.) |
| от 0,1 до 99,9 Ом | 10 кОм | ||
| от 1 до 999 Ом | 40 кОм | ||
| от 1,00 до 9,99 кОм | |||
| Параметр | Значение | ||
| Максимальное допустимое амплитудное значение напряжение помехи при измерении электрического сопротивления | 24 В | ||
| Измерение амплитудного значения напряжения переменного тока | |||
| Диапазон измерений амплитудного значения напряжения переменного тока, В | от 1 до 300 | ||
| Пределы допускаемой основной абсолютной погрешности измерений амплитудного значения напряжения переменного тока, В | ± (0,05∙U+3 е.м.р.) | ||
| Частота напряжения переменного тока, Гц | от 45 до 400 | ||
| Дополнительные погрешности | |||
| Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочем диапазоне и изменением относительной влажности воздуха в рабочем диапазоне составляют ±1 % от измеряемой величины | |||
| Общие характеристики | |||
| Напряжение постоянного тока, В | от 5,2 до 8 | ||
| Мощность потребления, Вт, не более | 5 | ||
| Память | последнее измерение | ||
| Связь с компьютером | нет | ||
| Тип корпуса | IP 54 | ||
| Тип дисплея | ЖК | ||
| Питание | 5 батарей типа АА | ||
| Рабочая температура, ºС | от -10 до +55 | ||
| Габаритные размеры, мм, не более | 250х110х90 | ||
| Вес, кг, не более | 0,8 | ||
Комплект поставки
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель сопротивления заземления ИС-06 | 1 |
| 2 | Отсек батарейный 5*АА | 1 |
| 3 | Алкалиновые элементы питания 1,5 В АА | 5 |
| 4 | Кабель измерительный 1,5 м, зеленый | 1 |
| 5 | Зажим изолированный типа "крокодил", прямой, зеленый | 1 |
| 6 | Кабель 20 м на катушке, красный | 1 |
| 7 | Кабель 20 м на катушке, синий | 1 |
| 8 | Сумка для переноски прибора | 1 |
| 9 | Руководство по эксплуатации | 1 |
