Оглавление
- Понятие IT-системы и её отличия от других систем заземления
- Нормативные требования к сопротивлению заземляющих устройств в IT-сетях
- Особенности сопротивления изоляции в сетях с изолированной нейтралью
- Методы измерения сопротивления заземления в IT-системах
- Применение двух-, трёх- и четырёхпроводных схем измерения
- Измерения с использованием клещей
- Контроль тока первого замыкания и непрерывный мониторинг изоляции
- Типичные ошибки при измерениях в IT-сетях
- Практические рекомендации по проведению измерений
- Выбор оборудования и особенности эксплуатации приборов
1. Понятие IT-системы и её отличия от других систем заземления
Система IT относится к режимам работы нейтрали источника питания, при котором нейтраль трансформатора или генератора либо полностью изолирована от земли, либо соединена с ней через устройство с высоким сопротивлением (обычно сотни или тысячи ом). Открытые проводящие части электроустановки при этом обязательно заземляются через защитное заземляющее устройство.
Ключевое отличие IT от систем TN и TT заключается в поведении сети при первом замыкании на землю. В TN и TT такое замыкание приводит к значительному току короткого замыкания и, как правило, к немедленному срабатыванию защитных аппаратов. В IT-системе ток первого замыкания ограничен ёмкостными токами сети и током через сопротивление нейтрали (если оно есть). Величина этого тока обычно составляет единицы или десятки ампер, а напряжение прикосновения на открытых проводящих частях остаётся относительно низким. Это позволяет продолжать работу электроустановки до устранения повреждения, что критически важно для объектов, где перерыв питания недопустим: операционные блоки медицинских учреждений, шахты, химические производства, отдельные участки атомной энергетики, некоторые судовые и авиационные системы.
Вторая особенность — обязательное наличие устройств контроля изоляции. Поскольку сеть продолжает функционировать при однофазном замыкании, необходимо постоянно отслеживать состояние изоляции, чтобы своевременно обнаружить первое повреждение и не допустить развития второго замыкания, которое уже вызовет полноценный короткозамыкающий ток.
С точки зрения измерений эти особенности накладывают существенные ограничения. Классические методы, разработанные для сетей с глухозаземлённой нейтралью, требуют адаптации. Измерительный ток, вносимый прибором, не должен создавать опасных потенциалов, а результаты должны интерпретироваться с учётом возможного наличия ёмкостных токов и остаточного напряжения на заземляющем устройстве.
Рекомендуем купить измеритель сопротивления заземления ИС-10 для регулярных профилактических измерений.
2. Нормативные требования к сопротивлению заземляющих устройств в IT-сетях
Основные требования к сопротивлению заземляющих устройств в системах IT сформулированы в главе 1.7 Правил устройства электроустановок и в ГОСТ Р 50571.3 (МЭК 60364-4-41).
Согласно п. 1.7.104 ПУЭ сопротивление заземляющего устройства \( R \), используемого для защитного заземления открытых проводящих частей, должно удовлетворять условию:
\[ R \leq \frac{U_{\text{пр}}}{I} \]где \( U_{\text{пр}} \) — предельно допустимое напряжение прикосновения, принимаемое равным 50 В; \( I \) — полный ток замыкания на землю, А.
При этом, как правило, не требуется снижать сопротивление ниже 4 Ом. Допускается значение до 10 Ом, если соблюдено приведённое выше условие, а суммарная мощность генераторов или трансформаторов, работающих параллельно, не превышает 100 кВ·А.
Для электроустановок напряжением выше 1 кВ в сетях с изолированной нейтралью (п. 1.7.96 ПУЭ) действует другая норма:
\[ R \leq \frac{250}{I} \]но не более 10 Ом, где \( I \) — расчётный ток замыкания на землю.
ГОСТ 12.1.030 дополнительно указывает, что в стационарных сетях напряжением до 1000 В с изолированной нейтралью сопротивление заземляющего устройства не должно превышать 10 Ом. При удельном сопротивлении грунта свыше 500 Ом·м допускается введение повышающих коэффициентов.
Важный практический момент: в IT-системе заземляющее устройство выполняет преимущественно защитную функцию. Рабочая нейтраль (если она существует) не связана с этим устройством напрямую, поэтому измерения сопротивления заземления не должны нарушать изоляцию нейтрали от земли.
| Вид электроустановки | Нормируемое сопротивление | Нормативный документ |
|---|---|---|
| До 1 кВ, система IT | \( R \leq U_{\text{пр}}/I \), обычно ≤ 4–10 Ом | ПУЭ 1.7.104 |
| Выше 1 кВ, изолированная нейтраль | \( R \leq 250/I \), но не более 10 Ом | ПУЭ 1.7.96 |
| Стационарные сети до 1000 В | ≤ 10 Ом | ГОСТ 12.1.030 |
3. Особенности сопротивления изоляции в сетях с изолированной нейтралью
В IT-системе сопротивление изоляции является одним из главных параметров безопасности. Согласно ГОСТ Р 50571.16 сопротивление изоляции должно измеряться:
- между токоведущими проводниками (попарно);
- между каждым токоведущим проводником и защитным проводником (землёй).
Минимально допустимые значения сопротивления изоляции зависят от номинального напряжения сети. Для сетей до 500 В испытательное напряжение постоянного тока составляет 500 В, а минимальное сопротивление изоляции — 1 МОм. Для сетей свыше 500 В применяют испытательное напряжение 1000 В при том же минимальном значении 1 МОм.
В отличие от систем TN и TT, в IT-сети снижение сопротивления изоляции ниже определённого порога (обычно 50–100 кОм в зависимости от ёмкости сети) должно приводить к срабатыванию устройства контроля изоляции с подачей сигнала, а не к немедленному отключению. Поэтому периодические измерения сопротивления изоляции проводятся как в обесточенном состоянии, так и под напряжением с помощью специальных приборов контроля изоляции.
При измерении сопротивления заземляющего устройства в IT-сети необходимо учитывать, что даже небольшое снижение изоляции фаз относительно земли создаёт параллельную цепь, которая может исказить результат. Поэтому перед измерением сопротивления заземления рекомендуется проверить состояние изоляции.
4. Методы измерения сопротивления заземления в IT-системах
Основным методом остаётся метод падения потенциала (трёх- или четырёхпроводный). Суть метода заключается в пропускании измерительного тока между испытываемым заземлителем и вспомогательным токовым электродом, расположенным на достаточном расстоянии, и измерении падения напряжения между испытываемым заземлителем и потенциальным электродом.
Сопротивление вычисляется по формуле:
\[ R = \frac{U}{I} \]где \( U \) — измеренное напряжение, \( I \) — измерительный ток.
В IT-системах этот метод применяется с рядом ограничений. Во-первых, измерительный ток прибора не должен создавать опасного напряжения прикосновения. Современные измерители сопротивления заземления, такие как ИС-20 и ИС-10, формируют импульсный ток частотой около 128 Гц и ограничивают его величину, что снижает влияние ёмкостных токов сети и уменьшает риск создания опасных потенциалов.
Во-вторых, при наличии устройств контроля изоляции измерительный ток может восприниматься ими как ток утечки. Поэтому на время измерений такие устройства часто переводят в режим блокировки или отключают.
В-третьих, в IT-сетях возможно наличие остаточного напряжения на заземляющем устройстве даже при отсутствии явных замыканий. Приборы серии ИС (ИС-20, ИС-10, ИС-06, ИС-05) имеют функцию измерения напряжения помехи и автоматически учитывают её влияние либо предупреждают оператора о превышении допустимого уровня (обычно 24 В).
Для многоэлементных заземляющих устройств, характерных для крупных промышленных объектов с IT-питанием, применяют методы с использованием токоизмерительных клещей. Они позволяют оценивать сопротивление отдельных заземлителей без разрыва цепи и определять распределение токов.
5. Применение двух-, трёх- и четырёхпроводных схем измерения
Выбор схемы измерения зависит от требуемой точности и конфигурации заземляющего устройства.
Двухпроводная схема используется редко и только для ориентировочных измерений или проверки непрерывности защитных проводников. Сопротивление соединительных проводов входит в результат, поэтому для точных измерений она непригодна.
Трёхпроводная схема — наиболее распространённая. Токовый и потенциальный электроды размещаются на одной линии. Расстояние до токового электрода выбирается не менее пяти диагоналей заземляющего устройства (или 20–40 м для небольших контуров). Потенциальный электрод устанавливается примерно на 62 % расстояния до токового. Прибор ИС-20 и ИС-10 позволяют автоматически учитывать сопротивление потенциальных и токовых цепей в пределах, указанных в технических характеристиках.
Четырёхпроводная схема обеспечивает наивысшую точность, поскольку полностью исключает влияние сопротивления соединительных проводов. Она рекомендуется при измерениях низких значений сопротивления (менее 1 Ом) и при работе в грунтах с высоким удельным сопротивлением. Приборы ИС-20 и ИС-10 поддерживают четырёхпроводный режим с автоматическим переключением диапазонов от единиц миллиом до единиц килоом.
При работе в IT-сети особенно важно контролировать напряжение помехи. Если амплитуда помехи превышает допустимое значение, прибор выдаёт предупреждение. В таких случаях рекомендуется либо увеличить измерительный ток (если прибор это позволяет), либо применить фильтрацию, либо выполнить измерения в период минимальной нагрузки сети.
Для измерения удельного сопротивления грунта, необходимого при проектировании и оценке сезонных изменений, используется метод четырёх электродов (метод Веннера). Приборы ИС-20 и ИС-10 автоматически вычисляют удельное сопротивление по формуле:
\[ \rho = 2\pi a R \]где \( a \) — расстояние между электродами, \( R \) — измеренное сопротивление. Расстояние \( a \) вводится оператором в меню прибора в диапазоне от 1 до 100 м.
Таким образом, правильный выбор схемы и учёт особенностей IT-системы позволяют получить достоверные результаты, соответствующие требованиям ПУЭ и ГОСТ Р 50571.16.
6. Измерения с использованием клещей
В многоэлементных заземляющих устройствах, типичных для крупных объектов с IT-питанием, разрыв цепи для измерения сопротивления отдельного заземлителя часто нежелателен или невозможен. В таких случаях применяют методы с токоизмерительными клещами.
Приборы ИС-20/1 и ИС-10/1 поддерживают два основных варианта:
- измерение сопротивления единичного заземлителя с одними клещами без отсоединения от общей системы;
- измерение сопротивления заземлителя двумя клещами без использования вспомогательных электродов (метод, соответствующий ГОСТ Р 50571.16).
При работе с одними клещами измерительный ток наводится в заземлитель индуктивным способом. Прибор измеряет ток, протекающий по заземлителю, и падение напряжения, после чего вычисляет сопротивление. Точность ниже, чем при классическом четырёхпроводном методе, но достаточна для оценки состояния отдельных элементов в сложных контурах.
Метод двух клещей полностью исключает необходимость забивать вспомогательные электроды. Одна клещи генерируют ток, вторые измеряют его. Этот способ особенно удобен на объектах с ограниченным доступом к грунту (подвалы, технические этажи, эксплуатируемые кровли) и в условиях, когда размещение длинных измерительных линий затруднено.
Важное преимущество клещевых измерений в IT-сетях — минимальное влияние на устройства контроля изоляции. Поскольку ток наводится локально, вероятность ложного срабатывания сигнализации существенно ниже, чем при классических методах с прохождением тока через всю систему.
Приборы серии ИС также позволяют измерять переменный ток без разрыва цепи и определять процентное распределение токов между параллельными заземлителями. Это даёт качественную оценку состояния отдельных элементов: если по одному из заземлителей протекает аномально малый ток, вероятно ухудшение его контакта с грунтом или повреждение соединительного проводника.
7. Контроль тока первого замыкания и непрерывный мониторинг изоляции
Согласно ГОСТ Р 50571.16 (п. 612.6) для систем IT соответствие требованиям по ограничению тока первого замыкания должно проверяться расчётом или измерением. Измерение выполняется только в тех случаях, когда расчёт невозможен из-за отсутствия всех необходимых параметров сети.
Ток первого замыкания \( I_d \) складывается из ёмкостного тока сети и тока, протекающего через сопротивление нейтрали (если оно установлено). На практике его определяют, искусственно создавая однофазное замыкание через известное сопротивление и измеряя ток в месте замыкания. При этом необходимо строго соблюдать меры безопасности, чтобы исключить возможность второго замыкания.
Сопротивление заземляющего устройства должно удовлетворять условию:
\[ R \cdot I_d \leq 50\,\text{В} \]Непрерывный мониторинг изоляции осуществляется устройствами контроля изоляции (УКИ). Они постоянно измеряют сопротивление изоляции сети относительно земли и при снижении ниже установленного порога выдают сигнал. Порог обычно выбирается в диапазоне 50–200 кОм в зависимости от ёмкости сети и требований конкретной отрасли.
При проведении периодических измерений сопротивления заземления УКИ рекомендуется переводить в режим блокировки или временно отключать. В противном случае измерительный ток прибора может быть воспринят как ток утечки, что приведёт к ложной сигнализации или даже к отключению отдельных участков (если система настроена на автоматическое отключение при втором уровне снижения изоляции).
Измерители ИС-20 и ИС-10 позволяют контролировать напряжение помехи перед началом измерений. Если амплитуда помехи превышает 24 В, результаты могут быть недостоверными. В таких случаях измерения переносят на период минимальной нагрузки или применяют дополнительные меры фильтрации.
8. Типичные ошибки при измерениях в IT-сетях
Опыт проведения измерений на объектах с изолированной нейтралью показывает ряд характерных ошибок, которые приводят к недостоверным результатам или создают опасность.
-
Игнорирование устройств контроля изоляции. Измерительный ток классических методов воспринимается УКИ как ток утечки. В результате на объекте срабатывает сигнализация, а иногда и защитные отключения. Перед началом работ необходимо согласовать с эксплуатационным персоналом режим работы УКИ.
-
Неправильный выбор расстояний между электродами. В IT-системах заземляющие устройства часто имеют сложную конфигурацию и большую площадь. Недостаточное удаление токового электрода приводит к завышению измеренного сопротивления. Рекомендуется выполнять контрольные измерения при двух-трёх различных положениях потенциального электрода.
-
Пренебрежение напряжением помехи. Даже при исправной изоляции на заземляющем устройстве может присутствовать напряжение от ёмкостных токов и наводок. Приборы ИС-05, ИС-06, ИС-10 и ИС-20 измеряют это напряжение. Если оно превышает допустимое значение, измерения следует отложить или применить специальные режимы.
-
Измерение без предварительной проверки непрерывности защитных проводников. Обрыв или высокое переходное сопротивление в PE-проводнике делает результаты измерения сопротивления заземления бессмысленными с точки зрения безопасности.
-
Использование двухпроводной схемы для точных измерений. Сопротивление соединительных проводов вносит существенную погрешность, особенно при низких значениях сопротивления заземлителя.
-
Отсутствие учёта сезонных изменений. Сопротивление заземляющего устройства в IT-сетях нормируется для наиболее неблагоприятного периода года. Измерения, выполненные только в сухой период, могут не отражать реальное состояние зимой или в период оттаивания грунта.
| Ошибка | Последствие | Как избежать |
|---|---|---|
| Не отключён УКИ | Ложная сигнализация, отключение | Согласовать режим работы УКИ |
| Малое расстояние до электродов | Завышенный результат | Контрольные измерения при разных положениях |
| Высокое напряжение помехи | Недостоверный результат | Контроль напряжения помехи приборами ИС |
| Двухпроводная схема | Большая погрешность | Использовать 3- или 4-проводную схему |
9. Практические рекомендации по проведению измерений
Перед началом измерений необходимо выполнить подготовительные работы:
- изучить схему заземляющего устройства и расположение естественных заземлителей;
- согласовать с эксплуатацией режим работы устройств контроля изоляции;
- проверить отсутствие напряжения на открытых проводящих частях;
- убедиться в исправности измерительных проводов и электродов.
Последовательность измерений рекомендуется следующая:
- Измерение напряжения помехи на заземляющем устройстве.
- Проверка непрерывности защитных проводников и металлосвязей (двухпроводный режим приборов ИС-10 или ИС-20).
- Измерение сопротивления изоляции (если требуется отдельным мегаомметром).
- Основное измерение сопротивления заземляющего устройства по трёх- или четырёхпроводной схеме.
- При необходимости — клещевые измерения отдельных элементов.
- Контрольные измерения при изменённом положении потенциального электрода.
Результаты следует фиксировать с указанием температуры воздуха, состояния грунта, положения электродов и величины напряжения помехи. Это позволяет в дальнейшем корректно сравнивать данные, полученные в разные периоды.
При работе в сетях выше 1 кВ с изолированной нейтралью дополнительно учитывают расчётный ток замыкания на землю. Если точное значение тока неизвестно, используют консервативную оценку, чтобы гарантированно выполнить условие \( R \leq 250/I \).
Для объектов с высокими требованиями к бесперебойности питания (медицинские учреждения, непрерывные технологические процессы) измерения целесообразно проводить в периоды минимальной нагрузки или во время плановых остановов, когда влияние ёмкостных токов минимально.
10. Выбор оборудования и особенности эксплуатации приборов
Выбор конкретного измерителя зависит от сложности заземляющего устройства и требуемой точности.

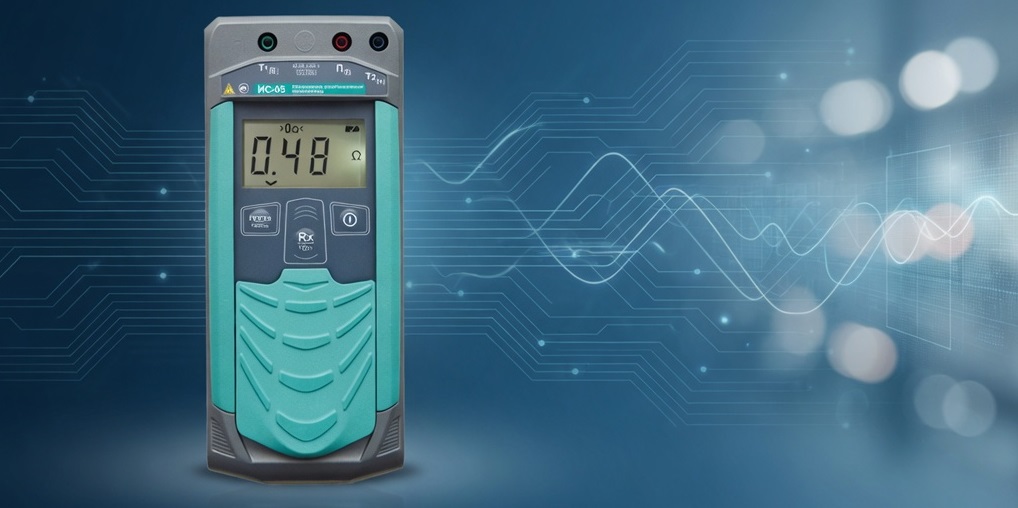

- ИС-05 и ИС-06 — компактные приборы для двух- и трёхпроводных измерений. Подходят для относительно простых заземляющих устройств и периодических проверок. ИС-06 имеет расширенный диапазон рабочих температур.
- ИС-10 и ИС-10/1 — универсальные приборы с поддержкой четырёхпроводного метода, измерения удельного сопротивления грунта и (в исполнении /1) клещевых измерений. Рекомендуются для большинства промышленных объектов.
- ИС-20 и ИС-20/1 — приборы повышенной точности и функциональности. Обеспечивают измерение в широком диапазоне сопротивлений, работу с клещами, измерение тока без разрыва цепи и высокую помехоустойчивость. Оптимальны для сложных многоэлементных систем и объектов с жёсткими требованиями к точности.
Все перечисленные приборы имеют категорию безопасности CAT IV 300 В, корпус с степенью защиты IP54 (для большинства моделей) и соответствуют требованиям ГОСТ IEC 61010-1. Это позволяет безопасно работать в условиях, характерных для IT-сетей, где возможно появление напряжения на заземляющем устройстве.
При эксплуатации важно соблюдать требования руководств: не превышать допустимое напряжение на измерительных гнёздах (270 В), своевременно выполнять поверку и контролировать состояние аккумуляторов. Перед каждым циклом измерений рекомендуется выполнять калибровку на сопротивление соединительных проводов, если используется двухпроводный режим.
Правильно выбранный и грамотно применённый измеритель позволяет получать результаты, соответствующие требованиям ПУЭ, ГОСТ Р 50571.16 и отраслевых норм, обеспечивая тем самым необходимый уровень электробезопасности в сетях с изолированной нейтралью.
Для проведения точных и безопасных измерений в IT-системах важно иметь надёжный прибор, соответствующий условиям объекта. Современные измерители сопротивления заземления позволяют выполнять все необходимые виды работ — от классических трёх- и четырёхпроводных схем до клещевых измерений без разрыва цепи. При выборе подходящей модели можно ориентироваться на диапазон измеряемых сопротивлений, наличие функции измерения напряжения помехи и возможность работы с клещами. Актуальную цену и возможность купить необходимое оборудование уточняйте у поставщиков контрольно-измерительных приборов.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
