Оглавление
- 1. Введение. Почему электробезопасность требует комплексного подхода
- 2. Заземление — фундамент системы защиты
- 3. Контроль сопротивления изоляции
- 4. Устройства защитного отключения (УЗО)
- 5. Взаимодействие трёх элементов защиты
- 6. Организация комплексных измерений и периодического контроля
- 7. Типичные ошибки при реализации комплексной защиты
- 8. Практические рекомендации
1. Введение. Почему электробезопасность требует комплексного подхода
Электробезопасность на объектах любого назначения — от жилых зданий до промышленных предприятий — никогда не обеспечивается одной мерой. Даже идеально выполненное заземляющее устройство не защитит человека, если сопротивление изоляции кабельных линий упало ниже допустимых значений. Точно так же исправное УЗО не сработает корректно, если отсутствует надёжный путь для тока утечки через заземляющий контур. Каждый из трёх элементов — заземление, изоляция и устройство защитного отключения — решает свою задачу, но только их совместная работа создаёт систему, способную предотвратить поражение электрическим током и возникновение пожара.
Согласно ПУЭ 7-го издания (глава 1.7) и ГОСТ Р 50571.4.41, защита от поражения электрическим током строится на сочетании нескольких независимых мер. Основные из них:
- защитное заземление и уравнивание потенциалов;
- двойная или усиленная изоляция;
- автоматическое отключение питания при появлении тока утечки (УЗО);
- защитное разделение цепей;
- применение сверхнизкого напряжения.
На практике наиболее массово применяются первые три. Их комбинация позволяет перекрыть практически все типовые сценарии опасности: косвенное прикосновение к корпусу при повреждении изоляции, прямое прикосновение к токоведущим частям, появление опасного напряжения на металлических конструкциях здания, а также токи утечки, способные вызвать возгорание.
Комплексный подход означает, что проектирование, монтаж, приёмо-сдаточные и периодические испытания должны рассматриваться как единый процесс. Измерение только сопротивления заземления без контроля изоляции и проверки УЗО даёт ложное чувство безопасности. То же самое относится и к обратной ситуации. Именно поэтому современные методики (ГОСТ Р 50571.16, ПТЭЭП) требуют проведения полного комплекса измерений.
Купите современный измеритель сопротивления заземления ИС-10 и обеспечьте качественный контроль электробезопасности.
2. Заземление — фундамент системы защиты
Заземляющее устройство выполняет две главные функции. Во-первых, оно создаёт путь с малым сопротивлением для тока замыкания на землю, обеспечивая срабатывание аппаратов защиты. Во-вторых, оно ограничивает напряжение прикосновения и шаговое напряжение до безопасных значений.
Нормативные требования к сопротивлению заземляющих устройств чётко сформулированы в ПУЭ:
| Тип заземляющего устройства | Напряжение сети | Максимальное сопротивление, Ом | Пункт ПУЭ |
|---|---|---|---|
| Заземление нейтрали трансформатора (с учётом повторных заземлений) | 380 В | 4 | 1.7.101 |
| Заземление нейтрали трансформатора (с учётом повторных заземлений) | 220 В | 8 | 1.7.101 |
| Заземление нейтрали трансформатора (с учётом повторных заземлений) | 660 В | 2 | 1.7.101 |
| Повторное заземление PEN-проводника на вводе в здание | 380/220 В | 30 | 1.7.103 |
| Заземляющее устройство в системе IT | до 1 кВ | 4 (допускается до 10) | 1.7.104 |
При удельном сопротивлении грунта \(\rho > 100\) Ом·м допускается увеличение указанных значений пропорционально коэффициенту \(0,01\rho\), но не более чем в десять раз.
Для жилых и общественных зданий, подключаемых к сети 380/220 В, ключевым параметром является сопротивление повторного заземления на вводе. Оно не должно превышать 30 Ом. На промышленных объектах и трансформаторных подстанциях требования значительно жёстче — 4 Ом и менее.
Измерение сопротивления заземляющих устройств выполняется методами, регламентированными ГОСТ Р 50571.16. Наиболее распространённые:
- трёхпроводный метод (метод амперметра-вольтметра с двумя вспомогательными электродами);
- четырёхпроводный метод (исключает влияние сопротивления соединительных проводов);
- метод измерения с использованием измерительных клещей (позволяет определять сопротивление отдельного заземлителя без отсоединения от системы);
- метод двух клещей (без вспомогательных электродов).
При необходимости определения удельного сопротивления грунта применяют четырёхэлектродный метод Веннера. Расчётное значение удельного сопротивления вычисляется по формуле:
\[ \rho = 2\pi a R \]где \(a\) — расстояние между электродами, м; \(R\) — измеренное сопротивление, Ом.

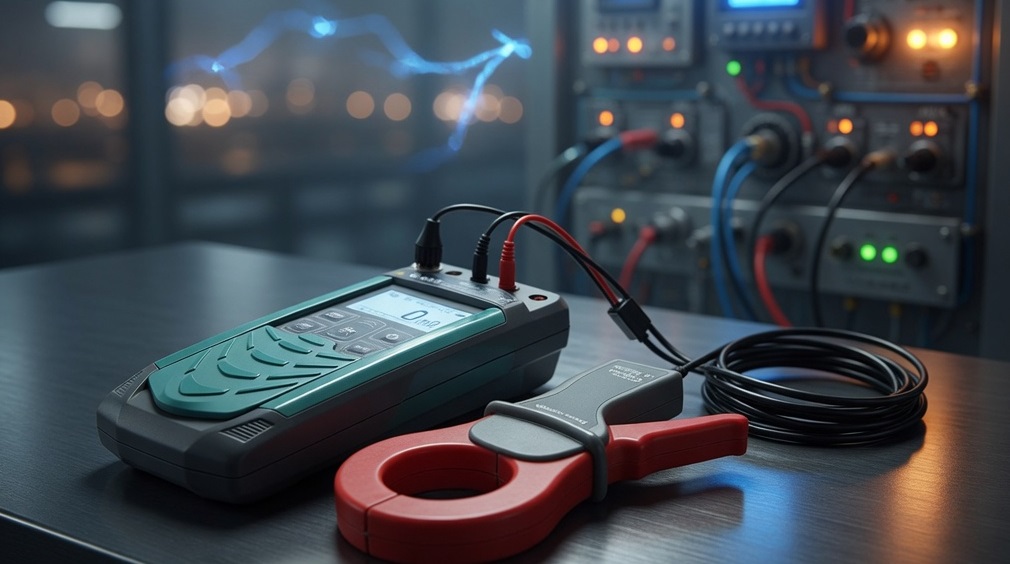

Для выполнения указанных измерений на практике применяют специализированные приборы. Измерители сопротивления заземления ИС-10 и ИС-20 позволяют проводить измерения по двух-, трёх- и четырёхпроводной схемам, а также автоматически вычислять удельное сопротивление грунта. Модели с возможностью работы с клещами (в частности, ИС-20) дают возможность контролировать состояние отдельных элементов многоэлектродной системы без разрыва цепи. Более компактные приборы ИС-05 и ИС-06 успешно применяются при обследовании небольших объектов и повторных заземлений на вводах зданий.
Важный практический момент: измерение должно выполняться в период наибольшего удельного сопротивления грунта (обычно осенью или зимой при промерзании). Результаты, полученные в дождливый период, часто оказываются заниженными и не отражают реальное состояние контура в неблагоприятных условиях.
3. Контроль сопротивления изоляции
Изоляция электрических цепей — второй обязательный элемент системы электробезопасности. Её задача — не допустить появления тока утечки в нормальном режиме работы. Даже при исправном заземлении и наличии УЗО низкое сопротивление изоляции приводит к постоянным токам утечки, ложным срабатываниям защитных аппаратов и повышенному риску возгорания.
Нормы сопротивления изоляции установлены ПУЭ (таблица 1.8.34) и ПТЭЭП (приложение 3, таблица 37). Для большинства электроустановок напряжением до 1000 В минимально допустимое значение составляет 0,5 МОм.
| Элемент электроустановки | Напряжение мегаомметра, В | Минимальное сопротивление изоляции, МОм |
|---|---|---|
| Электропроводки (силовые и осветительные) | 1000 | 0,5 |
| Распределительные устройства, щиты, токопроводы | 500–1000 | 0,5 |
| Цепи управления, защиты, автоматики | 500–1000 | 1,0 |
| Шины постоянного тока на щитах управления (при отсоединённых цепях) | 500–1000 | 10 |
| Электродвигатели до 1000 В | 500–1000 | 0,5 |
Измерения проводят мегаомметром соответствующего напряжения. Перед измерением объект должен быть отключён от сети, а все полупроводниковые элементы — зашунтированы. Периодичность проверок определяется ПТЭЭП: для электроустановок в помещениях с повышенной опасностью и особо опасных — не реже одного раза в год, в остальных случаях — не реже одного раза в три года.
Важно понимать, что сопротивление изоляции и сопротивление заземления — это связанные, но разные параметры. Низкое сопротивление изоляции увеличивает ток утечки, который должен быть отведён через заземляющее устройство. Если заземляющий контур при этом имеет повышенное сопротивление, напряжение на корпусах оборудования может достичь опасных значений ещё до срабатывания УЗО.
При комплексном обследовании объекта измерения сопротивления изоляции и сопротивления заземления выполняются последовательно. Сначала проверяется изоляция, затем — состояние заземляющих устройств. Такой порядок позволяет правильно интерпретировать результаты и выявить скрытые дефекты.
4. Устройства защитного отключения (УЗО)
Устройство защитного отключения является быстродействующей защитой, реагирующей на появление дифференциального тока. Принцип работы основан на сравнении токов в фазном и нулевом рабочих проводниках. При появлении тока утечки на землю (или на защитный проводник) возникает разность токов, которая вызывает срабатывание электромагнитного или электронного расцепителя.
Основные характеристики УЗО, которые необходимо учитывать при выборе:
- номинальный ток (\(I_n\)) — ток, который УЗО может длительно проводить;
- номинальный отключающий дифференциальный ток (\(I_{\Delta n}\)) — ток утечки, при котором происходит отключение;
- тип характеристики (AC, A, B, F) — способность реагировать на переменный, пульсирующий или постоянный ток утечки;
- наличие или отсутствие защиты от сверхтока (УЗО или дифференциальный автомат).
Согласно ПУЭ (п. 7.1.82) и ГОСТ Р 50571.4.41, для групповых линий, питающих розеточные сети в помещениях с повышенной опасностью и особо опасных, а также вне помещений, обязательно применение УЗО с \(I_{\Delta n}\) не более 30 мА. Для ванных комнат и душевых рекомендуется 10 мА. На вводе в здание для противопожарной защиты допускается установка селективных УЗО с \(I_{\Delta n}\) 100–300 мА.
Ключевое правило выбора: суммарный ток утечки защищаемой цепи в нормальном режиме не должен превышать \(1/3\) от \(I_{\Delta n}\). При отсутствии точных данных ток утечки электроприёмников принимают равным 0,4 мА на 1 А номинального тока нагрузки, а ток утечки сети — 10 мкА на 1 м длины фазного проводника.
УЗО работает эффективно только при наличии исправного заземляющего устройства. В системах TN-C-S и TN-S ток утечки протекает по PE-проводнику и возвращается к источнику. Если сопротивление заземления велико или PE-проводник повреждён, напряжение на корпусе может оставаться опасным даже после срабатывания УЗО. В системах TT надёжность заземления ещё более критична, поскольку ток замыкания полностью определяется сопротивлением заземляющего устройства.
Проверка работоспособности УЗО выполняется кнопкой «Тест» не реже одного раза в квартал, а полная проверка с измерением времени и тока срабатывания — в рамках периодических испытаний электроустановки. При комплексном подходе результаты проверки УЗО всегда сопоставляются с данными измерений сопротивления изоляции и сопротивления заземления. Только при удовлетворительных значениях всех трёх параметров можно считать систему электробезопасности работоспособной.
5. Взаимодействие трёх элементов защиты
Заземление, изоляция и УЗО образуют единую систему, в которой каждый элемент компенсирует недостатки других. Рассмотрим основные сценарии их совместной работы.
При повреждении изоляции фазного проводника относительно корпуса оборудования возникает ток утечки. Если сопротивление изоляции упало, например, до 10–20 кОм, ток утечки при напряжении 220 В составит:
\[ I_{\text{ут}} = \frac{U}{R_{\text{из}}} = \frac{220}{15000} \approx 15 \text{ мА} \]Такой ток уже достаточен для срабатывания УЗО с \(I_{\Delta n} = 30\) мА. Однако напряжение на корпусе при этом зависит от сопротивления заземляющего устройства:
\[ U_{\text{прик}} = I_{\text{ут}} \cdot R_{\text{з}} \]При \(R_{\text{з}} = 4\) Ом напряжение прикосновения составит всего 0,06 В — безопасно. Если же \(R_{\text{з}} = 50\) Ом (что нередко встречается на объектах с неудовлетворительным состоянием контура), напряжение вырастет до 0,75 В и выше. При больших токах утечки оно может достичь опасных значений ещё до момента отключения УЗО.
В системах TT, где ток замыкания полностью определяется сопротивлением заземления, роль контура ещё выше. При \(R_{\text{з}} > 10\)–15 Ом ток замыкания может оказаться недостаточным для уверенного срабатывания даже УЗО, особенно при наличии переходных сопротивлений.
Обратная ситуация: исправное заземление и УЗО при крайне низком сопротивлении изоляции. Постоянный ток утечки приводит к нагреву мест повреждения, ускоренному старению изоляции соседних жил и риску перехода однофазного замыкания в межфазное. Кроме того, фоновый ток утечки, превышающий \(1/3\) от \(I_{\Delta n}\), вызывает ложные срабатывания, что провоцирует персонал отключать УЗО — самую опасную практику.
Таким образом, ни один из трёх элементов не может рассматриваться изолированно. Низкое сопротивление изоляции увеличивает нагрузку на заземляющее устройство и УЗО. Высокое сопротивление заземления снижает эффективность УЗО и повышает напряжение прикосновения. Неисправное или неправильно выбранное УЗО не использует возможности даже идеального контура заземления.
6. Организация комплексных измерений и периодического контроля
Комплексный контроль электробезопасности включает три обязательных вида измерений, выполняемых в определённой последовательности:
- Измерение сопротивления изоляции всех силовых и осветительных сетей, вторичных цепей и оборудования.
- Измерение сопротивления заземляющих устройств и проверка непрерывности защитных проводников.
- Проверка параметров срабатывания УЗО (ток и время отключения).
Последовательность важна. Сначала оценивают состояние изоляции, чтобы исключить влияние токов утечки на результаты последующих измерений. Затем проверяют заземляющие устройства. В последнюю очередь испытывают УЗО — уже при известных параметрах изоляции и заземления.
Периодичность испытаний определяется ПТЭЭП:
- электроустановки в помещениях с повышенной опасностью и особо опасных, а также наружные установки — не реже 1 раза в год;
- остальные электроустановки — не реже 1 раза в 3 года;
- проверка УЗО кнопкой «Тест» — не реже 1 раза в квартал.
Для измерения сопротивления заземляющих устройств наиболее удобны приборы, поддерживающие несколько методов. Измерители ИС-10 и ИС-20 позволяют выполнять измерения по трёх- и четырёхпроводной схемам, определять удельное сопротивление грунта и контролировать металлосоединения. При обследовании многоэлектродных систем и повторных заземлений без отключения потребителей эффективно применение клещевых методов, реализованных в ИС-20. Для оперативного контроля небольших объектов и вводов зданий часто используют компактные ИС-05 и ИС-06.
Условия измерений должны соответствовать требованиям ГОСТ Р 50571.16. Сопротивление заземления рекомендуется измерять в период максимального удельного сопротивления грунта. Результаты фиксируются в протоколе с указанием температуры, влажности, схемы измерения и применённого метода.
При комплексном обследовании обязательно проверяется непрерывность защитных проводников (PE и PEN). Сопротивление участка от главной заземляющей шины до любой открытой проводящей части не должно превышать 0,05–0,1 Ом в зависимости от требований проекта. Измерение выполняется тем же прибором в режиме измерения малых сопротивлений.
7. Типичные ошибки при реализации комплексной защиты
На практике чаще всего встречаются следующие нарушения, которые полностью обесценивают даже правильно спроектированную систему:
- Отсутствие повторного заземления на вводе в здание или его сопротивление значительно выше 30 Ом.
- Использование в качестве единственного заземлителя металлических труб водопровода или отопления без подтверждения их непрерывности и сопротивления.
- Подключение УЗО после групповых автоматов вместо установки на вводе группы или на вводе щита.
- Установка УЗО с \(I_{\Delta n} = 100\)–300 мА на розеточные линии вместо 30 мА (или 10 мА во влажных зонах).
- Игнорирование фоновых токов утечки: суммарная утечка превышает \(1/3\) номинала УЗО, что приводит к постоянным ложным отключениям.
- Отсутствие периодических измерений сопротивления изоляции. Сопротивление постепенно снижается, а персонал замечает проблему только после срабатывания УЗО или появления запаха гари.
- Измерение сопротивления заземления только в благоприятных погодных условиях и принятие этих результатов за расчётные.
- Отключение УЗО персоналом «чтобы не выбивало» вместо устранения причины повышенных токов утечки.
- Отсутствие системы уравнивания потенциалов в ванных комнатах, душевых и помещениях с токопроводящими полами.
- Применение УЗО типа AC в цепях с современной электроникой (частотные преобразователи, импульсные блоки питания), где возникают пульсирующие или постоянные составляющие тока утечки.
Каждая из перечисленных ошибок нарушает один или несколько элементов системы. В совокупности они создают ситуацию, при которой защита существует только на бумаге.
8. Практические рекомендации
Для обеспечения реальной электробезопасности рекомендуется придерживаться следующего алгоритма:
- На этапе проектирования закладывать сопротивление заземляющего устройства с запасом (не более 2–3 Ом для объектов 380 В вместо предельных 4 Ом) и предусматривать возможность сезонного контроля.
- Выполнять полную систему уравнивания потенциалов (основную и дополнительную) во всех помещениях с повышенной опасностью.
- Выбирать УЗО с учётом реальных токов утечки оборудования. Для линий с большим количеством электронной техники предпочтительны аппараты типа A или B.
- При вводе объекта в эксплуатацию и при периодических испытаниях обязательно проводить полный комплекс измерений: изоляция → заземление → УЗО.
- Результаты измерений оформлять протоколами с указанием метода, схемы подключения, температуры и удельного сопротивления грунта.
- Для оперативного контроля состояния заземляющих устройств иметь в распоряжении исправный измеритель, позволяющий работать как по классическим схемам, так и с клещами. Приборы ИС-10, ИС-20, ИС-05 и ИС-06 закрывают практически весь спектр задач — от обследования крупных промышленных контуров до проверки повторных заземлений на вводах небольших зданий.
- Не реже одного раза в квартал проверять УЗО кнопкой «Тест» и фиксировать результат.
- При любых ложных срабатываниях УЗО в первую очередь измерять сопротивление изоляции защищаемой линии и фоновый ток утечки, а не отключать защиту.
Только при одновременном выполнении всех трёх условий — низком сопротивлении заземляющих устройств, достаточном сопротивлении изоляции и правильно выбранных и исправных УЗО — система электробезопасности работает как единое целое и обеспечивает требуемый уровень защиты людей и имущества.
При необходимости проведения измерений сопротивления заземляющих устройств, металлосоединений и удельного сопротивления грунта можно купить специализированные приборы. Актуальная цена и комплектация позволяют подобрать решение как для регулярного контроля небольших объектов, так и для полноценных электролабораторных испытаний.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
