Как правильно измерить сопротивление заземления в частном доме

Оглавление

• Введение
• Нормативные требования к сопротивлению заземления в частном доме
• Устройство контура заземления частного дома
• Теоретические основы измерения сопротивления заземления
• Методы измерения сопротивления заземления
• Пошаговая инструкция измерения с использованием измерителей сопротивления заземления ИС-20, ИС-10, ИС-06 и ИС-05
• Технические характеристики и возможности приборов
• Меры безопасности при измерениях
• Типичные ошибки при самостоятельном измерении
• Интерпретация результатов измерений и действия при превышении нормы

Введение

Заземление — одна из ключевых мер защиты человека от поражения электрическим током и обеспечения надежной работы электроустановок в частном доме. Согласно основам электротехники, заземляющее устройство преднамеренно соединяет части электроустановки с землей, создавая путь с низким сопротивлением для токов утечки и короткого замыкания на землю. Это позволяет существенно снизить напряжение прикосновения и шаговое напряжение до безопасных значений.

В современном частном доме, где установлены мощные электроприборы, системы отопления, насосы, бойлеры, а также чувствительная электронная техника, качественное заземление выполняет сразу несколько важных функций:

• Обеспечивает срабатывание устройств защитного отключения (УЗО) и дифференциальных автоматов при появлении тока утечки;
• Защищает оборудование от перенапряжений, возникающих при грозовых разрядах и коммутационных процессах в сети;
• Снижает риск возгорания изоляции и пожара;
• Гарантирует электробезопасность при использовании системы заземления TN-C-S или TT;
• Является обязательным требованием при технологическом присоединении дома к электрическим сетям.

Если сопротивление заземляющего устройства оказывается слишком высоким, ток утечки может не достичь порога срабатывания защиты. В результате опасный потенциал сохраняется на корпусах приборов, трубах и других металлических частях. Регулярная проверка и измерение сопротивления заземления позволяют своевременно выявить проблемы, связанные с коррозией электродов, изменением свойств грунта или нарушением соединений.

Особенно важно проводить измерения после монтажа нового контура, реконструкции электроснабжения, а также периодически — не реже одного раза в шесть лет согласно требованиям правил эксплуатации электроустановок. Для точного определения реального значения сопротивления применяются специализированные измерительные приборы, работающие по методу падения потенциала.

Нормативные требования к сопротивлению заземления в частном доме

Основным документом, регламентирующим требования к заземляющим устройствам, являются Правила устройства электроустановок (ПУЭ-7). В пункте 1.7.103 установлены предельно допустимые значения сопротивления заземляющих устройств для электроустановок напряжением до 1 кВ с глухозаземленной нейтралью.

Согласно ПУЭ-7 п. 1.7.103, общее сопротивление растеканию заземлителей всех повторных заземлений PEN-проводника каждой воздушной линии электропередачи в любое время года должно быть не более:

• 5 Ом — при линейном напряжении 660 В;
• 10 Ом — при линейном напряжении 380 В;
• 20 Ом — при линейном напряжении 220 В.

При этом сопротивление растеканию заземлителя каждого из повторных заземлений не должно превышать 15, 30 и 60 Ом соответственно при тех же напряжениях.

Для частного жилого дома, где чаще всего применяется система заземления TT или TN-C-S с устройством локального заземления на вводе, сопротивление заземляющего устройства обычно нормируется значением не более 30 Ом. Однако на практике для надежной работы УЗО, защиты от импульсных перенапряжений и обеспечения низкого напряжения прикосновения рекомендуется добиваться значительно меньших значений — в пределах 4–10 Ом.

Соблюдение этих норм проверяется при приемке электроустановки и в процессе эксплуатации. Превышение допустимого сопротивления требует принятия мер по снижению — добавления заземлителей, обработки грунта или замены элементов контура.

Устройство контура заземления частного дома

Заземляющее устройство частного дома состоит из заземлителей и заземляющих проводников. Заземлители могут быть искусственными и естественными. К искусственным относятся специально проложенные в грунте вертикальные и горизонтальные элементы, к естественным — металлические конструкции здания и коммуникаций, имеющие надежный электрический контакт с землей (арматура железобетонных фундаментов, металлические водопроводные трубы и т.п., при соблюдении определенных условий).

Типичный контур заземления для индивидуального жилого дома включает следующие основные элементы:

• Вертикальные заземлители — стальные или омедненные стержни длиной 2,5–3 м и диаметром 14–20 мм, забиваемые или ввинчиваемые в грунт;
• Горизонтальные соединители — стальная полоса сечением не менее 4×40 мм или круглая сталь диаметром не менее 10 мм, соединяющая вертикальные электроды;
• Заземляющий проводник — провод или шина, соединяющий контур с главной заземляющей шиной (ГЗШ) в распределительном щите дома;
• Соединительные элементы — сварные или болтовые соединения, защищенные от коррозии.

Наиболее распространенная схема для частного дома — размещение трех или четырех вертикальных электродов по углам прямоугольника или в линию с расстоянием между ними 2,5–3 м. Такая конфигурация обеспечивает эффективное растекание тока и снижение взаимного экранирования электродов.

Факторы, влияющие на сопротивление заземления

Величина сопротивления заземляющего устройства зависит от многих переменных. Основные факторы перечислены ниже:

1. Удельное электрическое сопротивление грунта (ρ) — самый значимый фактор. Оно сильно зависит от типа грунта, его влажности, температуры и пористости.
2. Длина и диаметр вертикальных заземлителей.
3. Количество заземлителей и их взаимное расположение.
4. Глубина заложения горизонтальных соединителей.
5. Сезонные изменения влажности грунта (зимой и летом сопротивление может отличаться в несколько раз).
6. Состояние антикоррозионного покрытия и качество электрических соединений.

При проектировании и монтаже контура важно учитывать, что расчетное значение сопротивления всегда носит ориентировочный характер из-за неоднородности грунта по глубине и площади. Точное значение можно получить только путем непосредственного измерения.

где ρ — удельное сопротивление грунта в Ом·м, L — длина заземлителя в м, d — диаметр заземлителя в м.

Для получения достоверных результатов в реальных условиях эксплуатации применяются специализированные измерители сопротивления заземления, такие как ИС-20, ИС-10, ИС-06 и ИС-05. Эти приборы позволяют выполнить измерение по стандартизированной методике с высокой точностью независимо от неоднородности грунта.

Теоретические основы измерения сопротивления заземления

Сопротивление заземления — это физическая величина, характеризующая способность заземляющего устройства отводить ток в землю. Согласно определениям, приведенным в учебных пособиях по основам электротехники и электробезопасности, сопротивление заземления представляет собой отношение напряжения, возникающего между заземляющим устройством и удаленной точкой земли, к току, стекающему с этого устройства в грунт.

Математически это выражается простой формулой:

где:

• \( R_з \) — сопротивление заземления, Ом;
• \( U \) — напряжение между заземляющим устройством и потенциальным электродом, В;
• \( I \) — ток, протекающий через заземлитель в землю, А.

Для точного измерения этого отношения применяется метод падения потенциала (fall-of-potential method). Суть метода заключается в следующем: между измеряемым заземлителем (электрод E) и вспомогательным токовым электродом (электрод C) пропускается измерительный ток. Одновременно между заземлителем и вспомогательным потенциальным электродом (электрод P) измеряется падение напряжения. При правильном расположении потенциального электрода (обычно на расстоянии около 62 % от токового электрода) влияние зоны растекания тока становится минимальным, и измеренное значение максимально приближается к истинному сопротивлению растекания тока с заземляющего устройства.

Важной особенностью современных измерительных приборов является использование переменного тока специальной частоты (как правило, 100–150 Гц). Это позволяет исключить влияние:

• промышленных помех частотой 50 Гц;
• поляризации электродов и электролиза в грунте;
• постоянных токов блуждающих токов.

В результате достигается высокая стабильность и повторяемость результатов даже в сложных грунтовых условиях.

Теоретически сопротивление заземления можно рассчитать по геометрическим размерам электродов и удельному сопротивлению грунта. Однако из-за неоднородности грунта по глубине и площади участка, а также сезонных изменений влажности такие расчеты дают лишь ориентировочное значение. Поэтому единственным достоверным способом определения реального сопротивления заземления остается непосредственное измерение с помощью специализированных приборов.

Методы измерения сопротивления заземления

На протяжении многих десятилетий для измерения сопротивления заземления применялся классический метод амперметра-вольтметра. Он требует наличия отдельного источника переменного тока, регулировочного реостата, амперметра и вольтметра. Ток пропускается через заземлитель и токовый электрод, а напряжение измеряется между заземлителем и потенциальным электродом. Несмотря на принципиальную простоту, этот метод обладает существенными недостатками:

• необходимость транспортировки и подключения большого количества оборудования;
• высокая трудоемкость и длительность измерений;
• риск поражения электрическим током при неправильной организации схемы;
• значительная погрешность из-за взаимного влияния электродов и сопротивления соединительных проводов;
• сложность обеспечения требуемой точности в полевых условиях.

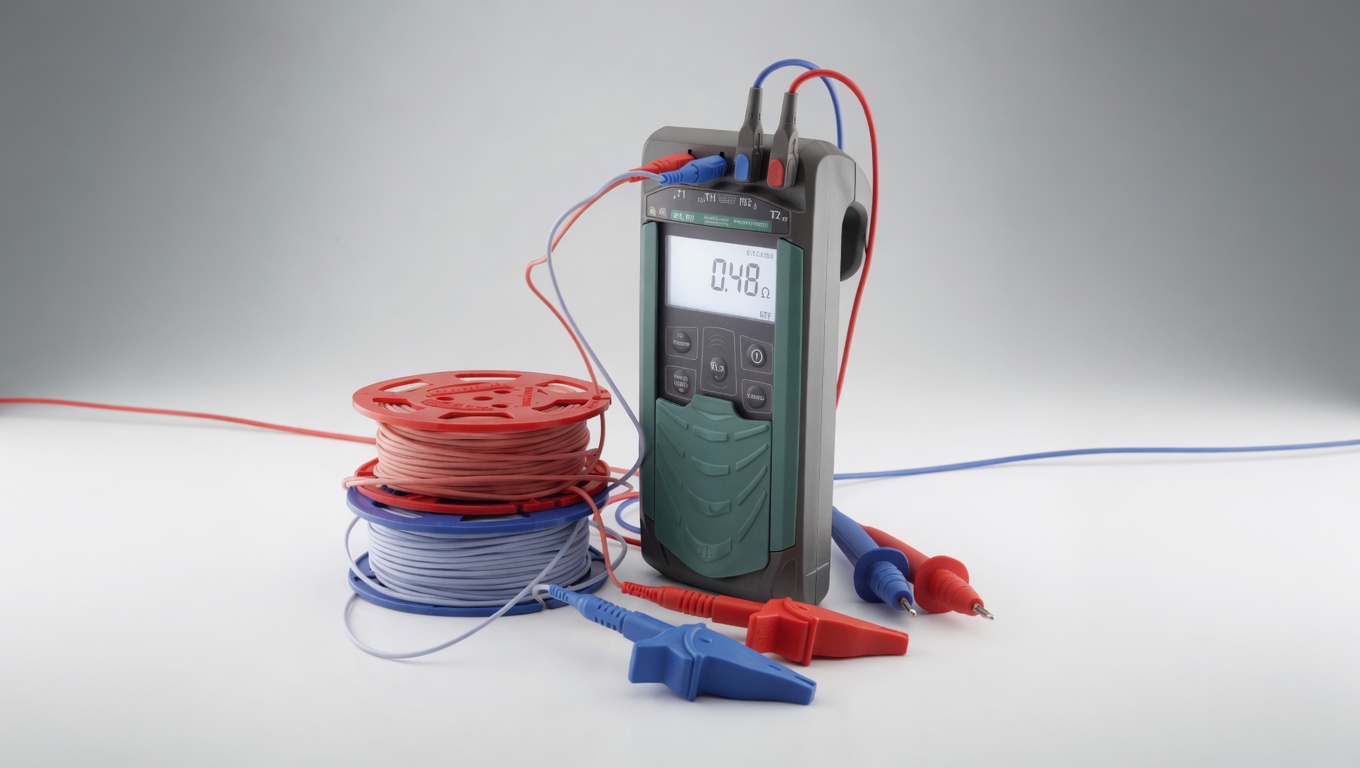

Современным и наиболее распространенным решением является использование специализированных цифровых измерителей сопротивления заземления, работающих по методу падения потенциала с встроенным генератором тока. К таким приборам относятся модели ИС-20, ИС-10, ИС-06 и ИС-05.

Преимущества применения приборов серии ИС:

• Встроенный генератор измерительного тока с автоматической стабилизацией;
• Цифровая обработка сигнала и компенсация взаимного сопротивления электродов;
• Возможность работы по 3-проводной и 4-проводной схемам (4-проводная схема полностью исключает влияние сопротивления измерительных проводов);
• Высокая степень защиты от перенапряжений (категория CAT IV 300 В);
• Широкий диапазон рабочих температур и влажности (в соответствии с ГОСТ 22261 группа 4);
• Компактность, автономное питание и удобство эксплуатации одним человеком.

Приборы ИС-20 и ИС-10, например, позволяют проводить измерения с точностью, достаточной для официальной поверки и приемки электроустановок. Они оснащены защитой от превышения допустимого напряжения на входных клеммах (не более 270 В переменного тока) и соответствуют требованиям ГОСТ IEC 61010-1-2014 по электробезопасности.

Пошаговая инструкция измерения с использованием измерителей сопротивления заземления ИС-20, ИС-10, ИС-06 и ИС-05

Перед началом измерений необходимо тщательно изучить руководство по эксплуатации конкретной модели прибора. Ниже приведена обобщенная пошаговая методика, применимая к приборам серии ИС.

1. Подготовка и меры безопасности. Убедитесь, что на измеряемом заземлении отсутствует опасное напряжение. Проверьте целостность измерительных проводов, состояние вспомогательных электродов и заряд элементов питания прибора. Работы рекомендуется проводить в сухую погоду. Приборы ИС-20, ИС-10 и ИС-06 имеют степень защиты IP54, что позволяет использовать их в условиях повышенной влажности, однако прямое попадание осадков на клеммы недопустимо.
2. Выбор места и установка вспомогательных электродов. Разместите токовый (C) и потенциальный (P) электроды в направлении от измеряемого заземления. Рекомендуемое расстояние до токового электрода — 20–40 м (в зависимости от размеров контура). Потенциальный электрод устанавливается примерно на 62 % этого расстояния. Электроды забиваются вертикально в грунт на глубину не менее 0,5 м. При ограниченном пространстве можно использовать схему под углом 90°.
3. Подключение прибора. Подключите измерительные провода к соответствующим клеммам прибора и электродам согласно схеме, приведенной в руководстве по эксплуатации. Обычно:
   • клемма E (или зеленый провод) — к измеряемому заземлению;
   • клемма P — к потенциальному электроду;
   • клемма C — к токовому электроду.
   Для исключения влияния сопротивления проводов рекомендуется использовать 4-проводную схему подключения (при наличии такой возможности у модели).
4. Включение и настройка прибора. Включите измеритель сопротивления заземления. Выберите режим измерения сопротивления заземления (Rз или Earth). Приборы ИС-20 и ИС-10 автоматически определяют диапазон измерения и частоту измерительного тока.
5. Проведение измерения. Нажмите кнопку пуска измерения. Дождитесь стабилизации показаний на цифровом дисплее (обычно 3–8 секунд). Зафиксируйте полученное значение. Для повышения достоверности результата выполните 2–3 измерения при небольшом смещении потенциального электрода (±5–10 % от расчетного положения) и выберите наиболее стабильное показание.
6. Завершение работы. Отключите провода, извлеките вспомогательные электроды, выключите прибор. Результаты измерения занесите в протокол с указанием даты, погодных условий, расстояний между электродами и модели использованного прибора.

При использовании приборов ИС-20, ИС-10, ИС-06 и ИС-05 важно соблюдать рабочие условия эксплуатации, указанные в руководстве: температура окружающего воздуха, относительная влажность и атмосферное давление. Это гарантирует заявленную точность измерений и долговечность прибора.

После получения результата его необходимо сравнить с нормативными значениями (см. раздел «Нормативные требования»). Если сопротивление превышает допустимое, следует принять меры по снижению — добавить заземлители, обработать грунт специальными составами или проверить качество всех соединений в контуре.

Технические характеристики и возможности приборов

Современные измерители сопротивления заземления серии ИС разработаны специально для выполнения точных измерений в полевых условиях и соответствуют высоким требованиям нормативных документов. Они позволяют получать достоверные результаты даже при сложной геометрии контура и неоднородном грунте.

Основные технические характеристики приборов

Все модели оснащены встроенным генератором измерительного тока, цифровым дисплеем, функцией автоматического выбора диапазона и защитой от перегрузки по входу. Приборы ИС-20 и ИС-10 дополнительно поддерживают сохранение результатов в памяти и передачу данных на компьютер, что удобно при проведении большого количества измерений или составлении протоколов.

Благодаря высокой степени защиты и широкому диапазону рабочих температур эти измерители успешно применяются как в летний период, так и в условиях низких температур (особенно модель ИС-06 с низкотемпературными литиевыми элементами питания). Корпус имеет усиленную изоляцию, что обеспечивает безопасность оператора даже при случайном касании токоведущих частей.

Меры безопасности при измерениях

Работа с измерителями сопротивления заземления требует строгого соблюдения правил электробезопасности. Перед первым использованием необходимо внимательно изучить руководство по эксплуатации конкретной модели (ИС-20, ИС-10, ИС-06 или ИС-05).

• Корпус прибора имеет усиленную изоляцию и соответствует категории CAT IV 300 В. Максимальное допустимое напряжение переменного тока на измерительных гнездах не должно превышать 270 В.
• Измерения запрещено проводить во время грозы, при наличии на заземлении опасного напряжения или в условиях, выходящих за пределы рабочих характеристик прибора.
• Перед подключением необходимо убедиться в отсутствии напряжения на измеряемом заземлении относительно земли с помощью указателя напряжения.
• При работе в сырую погоду или на влажном грунте следует использовать диэлектрические перчатки и обувь.
• Вспомогательные электроды необходимо устанавливать так, чтобы исключить возможность случайного прикосновения к ним во время измерения.
• После завершения измерений все провода должны быть отключены от прибора и электродов до выключения питания.

Особое внимание следует уделять состоянию измерительных проводов и контактов. Поврежденная изоляция или окислившиеся клеммы могут стать причиной неточных результатов и опасных ситуаций. Регулярная поверка приборов (в соответствии с указанным интервалом) гарантирует сохранение метрологических характеристик и безопасности.

Типичные ошибки при самостоятельном измерении

Даже при использовании качественного оборудования ошибки в методике измерения могут привести к значительному искажению результатов. Ниже приведены наиболее распространенные ошибки и способы их предотвращения.

Соблюдение правильной методики и использование профессиональных приборов ИС-20, ИС-10, ИС-06 или ИС-05 позволяет свести к минимуму влияние перечисленных ошибок и получить результат, соответствующий требованиям ПУЭ и ГОСТ.

Интерпретация результатов измерений и действия при превышении нормы

Полученное значение сопротивления заземления необходимо сравнить с нормативными требованиями ПУЭ-7 п. 1.7.103. Для большинства частных домов допустимым считается сопротивление не более 30 Ом. Однако для надежной работы устройств защитного отключения и обеспечения низкого напряжения прикосновения рекомендуется добиваться значений в пределах 4–10 Ом.

Если измеренное сопротивление превышает допустимое значение, необходимо принять меры по его снижению. Основные направления работ:

• Добавление дополнительных вертикальных заземлителей и соединение их с существующим контуром;
• Увеличение длины или диаметра существующих электродов;
• Обработка грунта вокруг электродов специальными химическими составами, снижающими удельное сопротивление;
• Проверка и восстановление всех болтовых и сварных соединений (коррозия значительно увеличивает переходное сопротивление);
• Углубление горизонтальных соединителей или замена их на более массивные;
• Присоединение естественных заземлителей (при наличии и соответствии требованиям).

После выполнения работ по модернизации контура измерение необходимо повторить. Разница между результатами до и после модернизации наглядно покажет эффективность принятых мер.

Регулярный контроль сопротивления заземления (не реже одного раза в 6 лет, а также после реконструкции или стихийных бедствий) позволяет поддерживать электроустановку в безопасном состоянии и своевременно выявлять деградацию контура.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
