1. Введение
Сопротивление заземления — один из ключевых параметров, определяющих уровень электробезопасности любых электроустановок. Согласно требованиям ПУЭ (глава 1.7) и ГОСТ Р 50571.5.54-2013, значение сопротивления растеканию тока в заземляющем устройстве должно обеспечивать надежное отключение защитных устройств при замыканиях на землю и предотвращать опасные напряжения прикосновения и шага. Высокое сопротивление заземления приводит к росту потенциала на заземляемом оборудовании, увеличивает риск поражения электрическим током и снижает эффективность работы релейной защиты.
В реальных условиях удельное сопротивление грунта может достигать сотен и тысяч ом·м, что делает задачу достижения нормативных значений (часто не более 0,5–10 Ом в зависимости от типа установки) сложной. Уменьшение сопротивления заземления — это не разовая акция, а комплекс мероприятий, сочетающий инженерные решения, материалы и регулярный контроль. В статье подробно рассмотрены проверенные способы снижения сопротивления, их эффективность, преимущества, недостатки и практическая реализация. Особое внимание уделено методам, подтвержденным многолетней эксплуатацией в различных климатических и грунтовых условиях.
2. Теоретическая основа
От чего зависит сопротивление заземления
Сопротивление заземляющего устройства \( R \) определяется тремя основными факторами:
- Удельное сопротивление грунта \( \rho \) — главная переменная. Оно сильно зависит от типа грунта (песок, глина, чернозём), влажности, температуры и наличия солей. В сухом песке \( \rho \) может превышать 1000 Ом·м, во влажной глине — снижаться до 20–50 Ом·м. Сезонные факторы (засуха, промерзание) вызывают колебания до 300–500 %.
- Тип, размеры и конфигурация электродов. Глубина погружения, диаметр (или сечение), форма (вертикальные стержни, горизонтальные полосы, сетки) и расстояние между электродами напрямую влияют на площадь контакта с грунтом и характер растекания тока.
- Взаимное влияние электродов и внешние условия. При групповом размещении электродов происходит взаимное экранирование, увеличивающее общее сопротивление. Близость металлических коммуникаций, кабелей или фундаментов также искажает картину растекания.
Дополнительно на результат влияют температура воздуха и грунта, уровень грунтовых вод и наличие блуждающих токов.
Формулы расчёта сопротивления одиночного электрода и контура заземления
Для одиночного вертикального заземлителя (стержень длиной \( L \), диаметром \( d \)) сопротивление растеканию приближённо рассчитывается по формуле:
\[ R = \frac{\rho}{2\pi L} \left( \ln \frac{4L}{d} - 1 \right) \]где \( \rho \) — удельное сопротивление грунта, Ом·м; \( L \) — длина активной части электрода в грунте, м; \( d \) — диаметр, м.
Для горизонтального полосового заземлителя длиной \( L \) и шириной \( b \):
\[ R = \frac{\rho}{2\pi L} \left( \ln \frac{2L}{b} + 0,5 \right) \]Сопротивление контура заземления (группы \( n \) вертикальных электродов) с учётом коэффициента использования \( \eta \) (учитывает взаимное влияние):
\[ R_{\text{контур}} = \frac{R_{\text{один}}}{n \cdot \eta} \]Коэффициент \( \eta \) обычно лежит в пределах 0,4–0,9 и зависит от расстояния между электродами (рекомендуется не менее 2–3L).
Для точного определения \( \rho \) на практике используют метод контрольного электрода или четырёхэлектродный метод Веннера:
\[ \rho = 2\pi a R \]где \( a \) — расстояние между электродами, \( R \) — измеренное сопротивление.
Эти формулы позволяют предварительно рассчитать необходимое количество и глубину электродов перед началом работ.
3. Практические проверенные способы снижения сопротивления заземления
Механические методы улучшения контура заземления
Самый распространённый и надёжный подход — увеличение количества и глубины заземлителей. Установка дополнительных вертикальных электродов (стержни 16–20 мм, длиной 5–10 м) или горизонтальных полос (полоса 40×4 мм) в виде лучей или сетки значительно снижает \( R \).
Плюсы: высокая долговечность, отсутствие химической коррозии, простота расчёта.
Минусы: высокая трудоёмкость в скальных или мёрзлых грунтах, необходимость земляных работ.
Эффективность: снижение в 2–5 раз при правильном размещении.
Стоимость: средняя, зависит от объёма сварки и бурения.
Рекомендуется располагать электроды на расстоянии не менее 2–3 длины друг от друга для минимизации экранирования.
Улучшение проводимости грунта
Замена грунта вокруг электродов на более проводящий (глина, смесь песка и соли) или заглубление в нижние слои с меньшим \( \rho \) даёт стабильный эффект. Ещё один вариант — вынос заземлителей в зоны с низким удельным сопротивлением (влажные низины, берега водоёмов).
Плюсы: относительно низкая стоимость.
Минусы: сезонная нестабильность, необходимость защиты от вымывания.
Эффективность: снижение на 30–70 %.
Химические реагенты для заземления
Отдельный большой раздел. Химические засыпки снижают \( \rho \) грунта за счёт повышения ионной проводимости.
Популярные реагенты:
- Поваренная соль + уголь (кокс) — классическая смесь. Снижает \( \rho \) в 3–10 раз.
- Бентонит — природный глинистый минерал, удерживает влагу, стабилен годами.
- Смеси на основе гипса, серы и солей — современные составы с пролонгированным действием.
Плюсы: быстрое снижение сопротивления (до 5–10 раз), простота внесения (засыпка в скважины вокруг электрода).
Минусы: постепенное вымывание солей (требует периодического обновления каждые 3–7 лет), возможная коррозия стальных электродов, экологические ограничения в водоохранных зонах.
Эффективность: одна из самых высоких в сухих и каменистых грунтах. Реальная практика показывает снижение с 50 Ом до 2–5 Ом.
Стоимость: низкая на начальном этапе, но требует контроля.
Перед применением обязательно проверяют совместимость с материалом электродов согласно ГОСТ 12.1.030-81.
Современные технологии
• Модульные глубинные заземлители (секционные стержни до 20–30 м).
• Электропроводящие полимерные компаунды и геотекстиль с углеродным наполнителем.
• Электрохимическая активация грунта (введение растворов под напряжением).
Плюсы: минимальные земляные работы, срок службы 20–30 лет, стабильность в любых грунтах.
Минусы: более высокая начальная стоимость.
Эффективность: снижение в 5–15 раз даже в сложных условиях.
4. Пошаговый алгоритм действий
Как правильно спроектировать и выполнить работы
- Измерить удельное сопротивление грунта в нескольких точках (методом четырёх электродов).
- Рассчитать требуемое количество и конфигурацию заземлителей по формулам.
- Выбрать метод снижения (механический, химический или комбинированный).
- Выполнить монтаж: забить/пробурить электроды, соединить сваркой (качество швов — по ПУЭ).
- Засыпать реагенты, уплотнить грунт.
- Провести приёмочные измерения.
Необходимые инструменты и приборы

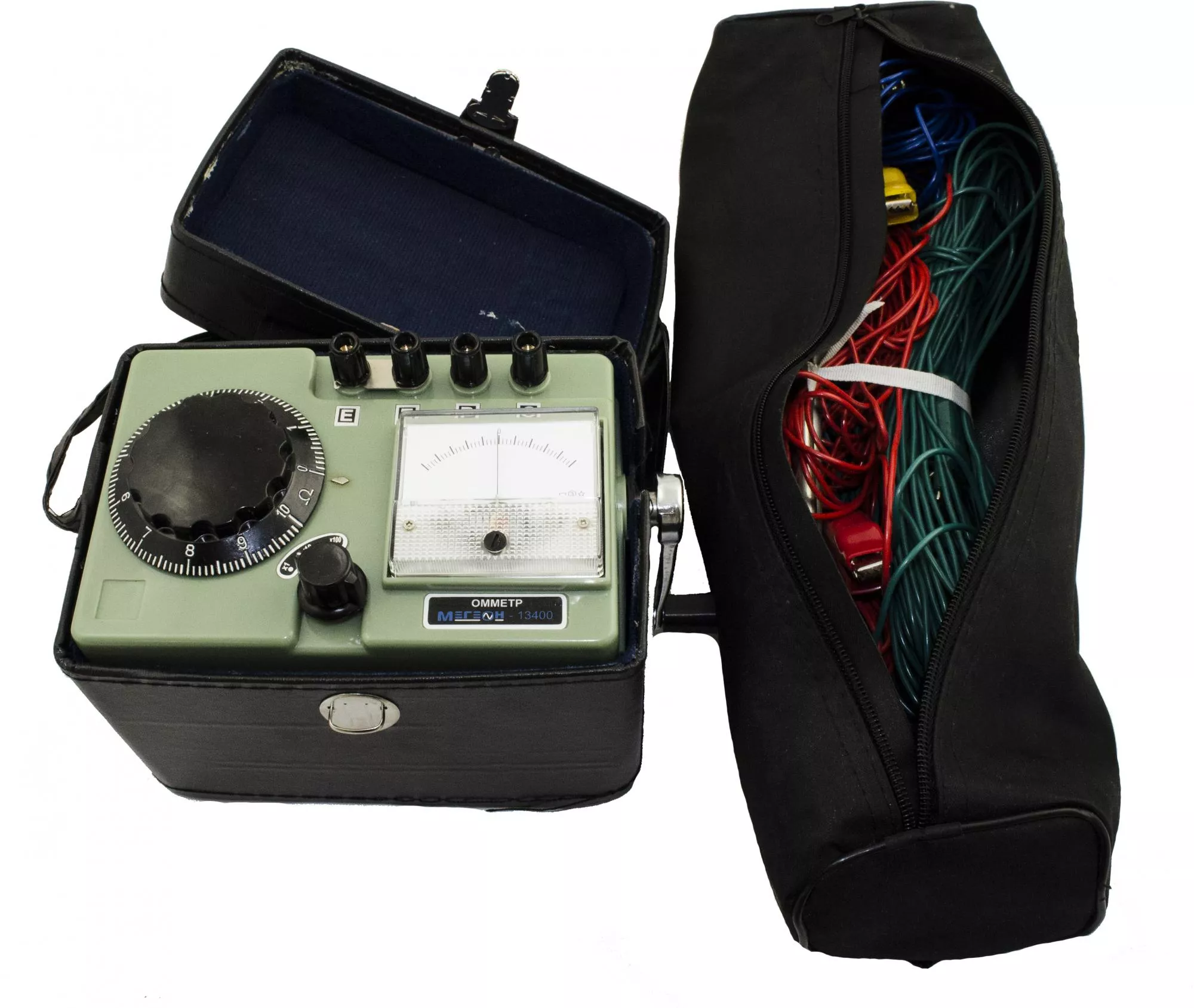

Обязательны: измеритель сопротивления заземления (например, ИС-20 для точных измерений в сложных условиях или ИС-10 для повседневного контроля), молоток, бур, сварочный аппарат, измерительные клещи. Для химических методов — ёмкости для приготовления смесей.
5. Частые ошибки и как их избежать
- Ошибка 1: недостаточное расстояние между электродами → взаимное экранирование. Избегать: соблюдать минимум 2L.
- Ошибка 2: применение солевых смесей без антикоррозийной защиты → разрушение электродов. Избегать: использовать оцинкованные или медные элементы.
- Ошибка 3: измерения без компенсации сопротивления соединительных проводов. Избегать: использовать 4-проводный метод.
- Категорически нельзя: подключать заземлители к нулевому проводу без проверки, игнорировать сезонные измерения, использовать непроверенные реагенты вблизи питьевых источников.
6. Сравнительная таблица методов
| Метод | Эффективность | Стоимость | Трудоёмкость | Срок службы | Применимость в разных грунтах |
|---|---|---|---|---|---|
| Механические (добавление электродов) | Высокая (2–5×) | Средняя | Высокая | 30+ лет | Универсальная |
| Улучшение проводимости грунта | Средняя (1,5–3×) | Низкая | Средняя | 10–20 лет | Влажные, глинистые |
| Химические реагенты | Очень высокая (3–10×) | Низкая–средняя | Низкая | 3–10 лет | Сухие, песчаные, скальные |
| Современные технологии (модульные, компаунды) | Очень высокая (5–15×) | Высокая | Низкая | 20–30 лет | Любые, включая мёрзлые |
7. Заключение и рекомендации
Выбор метода зависит от конкретных условий: в сухих песчаных грунтах лучше всего работают химические реагенты и модульные заземлители; в глинистых — механическое увеличение контура; в сложных скальных — комбинация с современными компаундами. Регулярный контроль с помощью профессиональных приборов обязателен не реже одного раза в год (ПУЭ 1.7.102).
Для точного контроля эффективности работ по снижению сопротивления заземления и обеспечения соответствия нормам рекомендуется купить специализированный измеритель сопротивления заземления по доступной цене — это инвестиция в безопасность, которая быстро окупается.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
