Подготовка к измерению сопротивления заземления: что нужно сделать заранее

Оглавление

• 1. Введение
• 2. Подготовка рабочего места и оборудования
• 3. Отключение электроустановок перед проведением замеров
• 4. Правила подготовки контура заземления и вспомогательных электродов
• 5. Выбор метода и схемы измерения
• 6. Средства индивидуальной защиты и меры безопасности
• 7. Практические рекомендации по предварительной проверке
• 8. Возможные ошибки и их последствия
• 9. Чек-лист «Что проверить перед началом измерений»
• 10. Заключение

1. Введение

Правильная подготовка к измерению сопротивления заземления — один из ключевых этапов обеспечения электробезопасности электроустановок. Заземляющее устройство (ЗУ) предназначено для отвода тока замыкания на землю и снижения напряжения прикосновения и шага до безопасных значений. Однако без регулярного контроля его состояние может ухудшаться из-за коррозии, механических повреждений или изменения свойств грунта.

Согласно требованиям нормативных документов, сопротивление заземления должно соответствовать установленным нормам для предотвращения поражения электрическим током. Неподготовленные измерения приводят к искажению результатов, ложным выводам и, как следствие, к рискам для персонала и оборудования. Правильная предварительная работа позволяет получить достоверные данные, соответствующие реальному состоянию ЗУ.

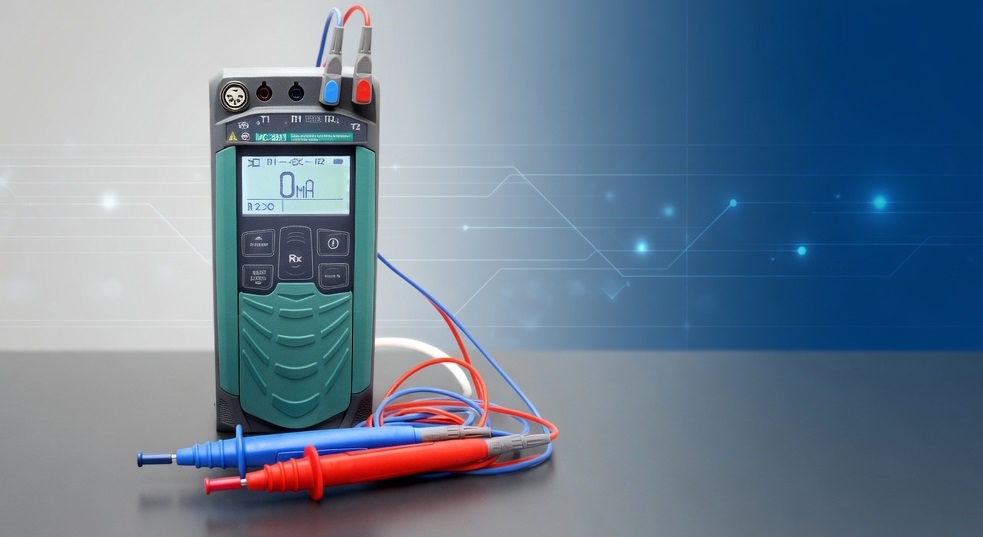

В статье подробно рассмотрены все этапы подготовки: от организации рабочего места до выбора схемы измерения. Это особенно важно при использовании современных цифровых измерителей, таких как ИС-05, ИС-06, ИС-10 или ИС-20, которые обеспечивают высокую точность и удобство в различных условиях эксплуатации.

2. Подготовка рабочего места и оборудования

Перед выездом на объект необходимо тщательно подготовить рабочее место и измерительное оборудование.

Во-первых, проверьте комплектность прибора. В состав типового набора входят: измеритель, соединительные кабели (обычно длиной 1,5–50 м в зависимости от метода), вспомогательные электроды (токовый и потенциальный), аккумуляторы или элементы питания, инструкция по эксплуатации и протоколы предыдущих измерений.

Убедитесь в исправности кабелей: они не должны иметь повреждений изоляции, обрывов или окисления контактов. Для приборов серии ИС рекомендуется разматывать кабели полностью перед измерением, чтобы исключить влияние индуктивности.

Подготовьте вспомогательные электроды: стальные или медные стержни диаметром не менее 10–16 мм и длиной 0,5–1 м. Их поверхность должна быть чистой, без ржавчины. Запаситесь молотком, лопатой или буром для установки электродов в грунт.

Выберите подходящую погоду: измерения проводят при нормальных условиях (температура от +15 до +25 °С, влажность 30–80 %). При экстремальных температурах (например, ниже –10 °С) приборы ИС-06 с низкотемпературными элементами питания сохраняют работоспособность, однако рекомендуется проводить предварительную проверку в лаборатории.

Организуйте рабочую зону: обеспечьте свободный доступ к контуру заземления, исключите посторонних лиц и установите предупредительные знаки.

3. Отключение электроустановок перед проведением замеров

Отключение оборудования — обязательное требование для безопасного и точного измерения.

Согласно ПУЭ (7-е издание, глава 1.7 и 1.8) и ГОСТ Р 50571.16-2011, перед измерением сопротивления заземления необходимо:

• полностью обесточить электроустановку или ее часть, подлежащую контролю;
• убедиться в отсутствии напряжения на заземляемых частях с помощью указателя напряжения;
• установить заземление на отключенных токоведущих частях (если это предусмотрено технологической картой).

Отключение требуется потому, что параллельно подключенные заземлители (например, от нейтрали трансформатора или других контуров) существенно искажают результат: измеренное сопротивление окажется значительно ниже реального значения отдельного заземлителя.

Порядок отключения:

1. Получить разрешение на производство работ (наряд-допуск).
2. Отключить питающие линии и проверить отсутствие напряжения.
3. Разъединить проверяемый контур от общей системы заземления (если это возможно без нарушения нормальной работы).
4. Для многоэлементных систем использовать специальные режимы приборов (например, в ИС-20/1 — измерение сопротивления единичного заземлителя без отсоединения с помощью клещей).

После отключения визуально убедитесь в отсутствии посторонних связей.

4. Правила подготовки контура заземления и вспомогательных электродов

Подготовка контура заземления начинается с визуального осмотра.

Осмотрите все видимые элементы: заземляющие проводники, сварные швы, болтовые соединения. Удалите грязь, коррозию и краску в местах контакта. Переходное сопротивление в местах присоединения не должно превышать 0,05 Ом (по ГОСТ IEC 61557-5).

Проверьте состояние заземляющих электродов: они должны быть полностью заглублены и не иметь механических повреждений. При необходимости очистите верхнюю часть контура от грунта.

Подготовка вспомогательных электродов:

• Установите токовый электрод (З) на расстоянии не менее 20–50 м от проверяемого заземлителя (в зависимости от размеров контура).
• Потенциальный электрод (П) — на расстоянии 0,5–0,62 расстояния между проверяемым заземлителем и токовым электродом.
• Глубина погружения — не менее 0,5 м. Уплотните грунт вокруг электрода для надежного контакта.
• Сопротивление вспомогательного электрода должно быть не более 10–20 % от ожидаемого сопротивления ЗУ.

Если грунт сухой, увлажните место установки водой с солью. Это снижает переходное сопротивление.

5. Выбор метода и схемы измерения

Выбор метода зависит от конфигурации ЗУ и требуемой точности.

Двухпроводный метод (R2П) применяется для быстрой оценки. Формула расчета:

\[ R_x = R_{\text{изм}} - R_{\text{кабеля}} \]

где \( R_{\text{изм}} \) — показание прибора.

Трехпроводный метод (R3П) — основной для большинства случаев. Схема:

• Токовый провод к вспомогательному электроду З.
• Потенциальный — к П.
• Измерительный — к проверяемому ЗУ.

Результат:

\[ R_x = \frac{U}{I} \]

(где U — падение напряжения, I — измерительный ток).

Четырехпроводный метод (R4П) исключает влияние сопротивления соединительных проводов и рекомендуется для точных измерений (особенно при малых сопротивлениях). Схема подключения соответствует ГОСТ Р 50571.16.

Современные приборы ИС-10 и ИС-20 поддерживают все три метода, а ИС-20/1 дополнительно позволяет измерять сопротивление единичного заземлителя без разрыва цепи с помощью клещей.

При выборе метода учитывайте размеры контура и удельное сопротивление грунта (измеряется отдельно по четырехэлектродной схеме).

6. Средства индивидуальной защиты и меры безопасности

Работы по измерению сопротивления заземления относятся к работам с повышенной опасностью.

Обязательно используйте:

• диэлектрические перчатки и галоши (класс не ниже 4);
• защитные очки и каску;
• одежду из негорючих материалов;
• указатель напряжения и переносное заземление.

Приборы серии ИС соответствуют категории CAT IV 300 В по ГОСТ IEC 61010-1-2014 и имеют усиленную изоляцию. Перед включением убедитесь, что напряжение на входах не превышает 270 В.

Запрещается:

• проводить измерения при грозе или во время дождя;
• касаться токоведущих частей;
• оставлять прибор без присмотра.

Прибор автоматически блокирует измерение при обнаружении опасного напряжения.

7. Практические рекомендации по предварительной проверке

Перед основным измерением:

1. Включите прибор и проверьте заряд батареи.
2. Проведите коррекцию нуля (замкните концы кабелей и нажмите соответствующую кнопку).
3. Измерьте сопротивление соединительных кабелей.
4. Проверьте работоспособность на известном резисторе (например, 10 Ом).
5. Установите режим измерения и предел (автоматический или ручной).

Для приборов ИС-20 рекомендуется использовать режим «R4П» для максимальной точности.

8. Возможные ошибки и их последствия

Часто встречающиеся ошибки:

• Неполное отключение параллельных заземлителей → заниженный результат.
• Недостаточное расстояние до вспомогательных электродов → влияние взаимного сопротивления.
• Плохой контакт в местах подключения → завышенные показания.
• Измерение без коррекции кабелей → систематическая погрешность.

Последствия: неправильная оценка состояния ЗУ, несоблюдение норм ПУЭ, риск поражения током при эксплуатации.

9. Чек-лист «Что проверить перед началом измерений»

10. Заключение

Тщательная подготовка к измерению сопротивления заземления гарантирует достоверность результатов и безопасность работ. Соблюдение всех этапов — от отключения оборудования до правильного выбора схемы — позволяет своевременно выявить дефекты и обеспечить надежную работу электроустановок в соответствии с требованиями нормативных документов.

Если вы регулярно проводите такие измерения, стоит задуматься о приобретении современного измерителя сопротивления заземления. Купить надежный прибор по выгодной цене — значит инвестировать в безопасность и качество работ.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
