Оглавление
- 1. Что такое сопротивление растекания тока заземления и почему оно важно
- 2. Физическая природа растекания тока в грунте
- 3. Удельное сопротивление грунта как основной фактор влияния
- 4. Конструкция и геометрия заземлителя: влияние на сопротивление растекания контура
- 5. Теоретические основы расчета сопротивления растекания заземления
- 6. Практические примеры влияния факторов на результат измерений
- 7. Методика правильного измерения сопротивления заземления грунт
- 8. Типичные ошибки при измерениях и способы их предотвращения
- 9. Современные приборы для точного контроля параметров заземления
1. Что такое сопротивление растекания тока заземления и почему оно важно
Сопротивление растекания тока заземления — это электрическое сопротивление, которое оказывает грунт току, стекающему с заземляющего устройства в землю. Оно представляет собой одну из ключевых характеристик заземляющего контура и напрямую определяет эффективность защитного заземления в электроустановках.
При повреждении изоляции или возникновении замыкания на корпус ток растекается по заземлителю в грунт. Если сопротивление растекания заземления велико, потенциал на заземленных частях может достигать опасных значений, создавая риск поражения электрическим током для персонала. Нормативные документы, включая требования к электроустановкам, устанавливают предельно допустимые значения этого параметра. Например, для сетей напряжением до 1 кВ в ряде случаев допускается сопротивление растекания не более 4 Ом.
Правильный контроль сопротивления растекания контура обеспечивает не только безопасность людей, но и стабильную работу релейной защиты, грозозащиты и систем уравнивания потенциалов. Без регулярных измерений невозможно гарантировать надежность заземляющих устройств в течение всего срока эксплуатации.
2. Физическая природа растекания тока в грунте
Растекание тока заземления происходит в объеме грунта, окружающем электроды. Ток распространяется от заземлителя радиально, причем плотность тока максимальна вблизи электрода и уменьшается с увеличением расстояния. Участок растекания — это область грунта, в пределах которой потенциал падает от максимального значения у заземлителя до практически нулевого на достаточном удалении (обычно 15–20 м для одиночного вертикального электрода).
За пределами этого участка сопротивление можно считать равным нулю. Сопротивление растекания заземления определяется как отношение падения напряжения на участке растекания к величине тока, протекающего через заземлитель:
\[ R = \frac{U}{I} \]где \( U \) — падение напряжения на участке растекания, \( I \) — ток.
Грунт выступает в роли проводящей среды с определенной электропроводностью. Его свойства оцениваются удельным сопротивлением грунта заземление (\( \rho \)), которое измеряется в Ом·см или Ом·м.
3. Удельное сопротивление грунта как основной фактор влияния
Удельное сопротивление грунта заземление — это сопротивление между противоположными гранями куба грунта с ребром 1 см (или 1 м). Оно напрямую определяет величину сопротивления растекания заземления: чем выше \( \rho \), тем больше сопротивление контура при прочих равных условиях.
3.1. Зависимость от типа почвы, влажности и температуры
Удельное сопротивление грунта заземление сильно варьируется в зависимости от состава почвы. Например:
- Песчаные и каменистые грунты обладают высоким \( \rho \) (до нескольких тысяч Ом·м).
- Глинистые и суглинистые почвы имеют значительно меньшее удельное сопротивление (от 10 до 100 Ом·м).
- Черноземы и торфяники обычно характеризуются низкими значениями благодаря высокой влажности и содержанию солей.
Влажность — один из самых значимых факторов. При увеличении влажности грунта от 5 % до 20 % удельное сопротивление может уменьшиться в 5–10 раз. Температура также играет важную роль: замерзание грунта приводит к резкому росту \( \rho \) (в 5–20 раз и более), поскольку лед практически не проводит ток.
3.2. Сезонные и климатические изменения
Сопротивление растекания заземления подвержено сезонным колебаниям. Летом, при высокой влажности и положительных температурах, значения минимальны. Зимой, особенно в районах с глубоким промерзанием, сопротивление растекания контура может возрастать в несколько раз. Поэтому измерения рекомендуется проводить в наиболее неблагоприятные периоды (зима или сухое лето) или вводить поправочные коэффициенты.
4. Конструкция и геометрия заземлителя: влияние на сопротивление растекания контура
Геометрические параметры заземлителя существенно влияют на сопротивление растекания заземления.
4.1. Одиночный вертикальный заземлитель
Для одиночного стержневого электрода сопротивление растекания заземления уменьшается с увеличением длины \( L \) и уменьшением диаметра \( d \). Оптимальная глубина погружения позволяет захватить более проводящие слои грунта.
4.2. Горизонтальные и многоэлектродные системы
В сложных контурах (сетка, линейное или кольцевое расположение) сопротивление растекания контура снижается благодаря взаимному экранированию электродов. Однако при слишком близком размещении эффект экранирования возрастает, и дополнительное снижение сопротивления становится незначительным. Расстояние между электродами рекомендуется выбирать не менее 1–2 длин вертикальных заземлителей.
5. Теоретические основы расчета сопротивления растекания заземления
Расчет сопротивления растекания заземления выполняется с использованием формул, учитывающих геометрию и удельное сопротивление грунта.
Для одиночного вертикального цилиндрического заземлителя:
\[ R = \frac{\rho}{2\pi L} \left( \ln \frac{4L}{d} - 1 \right) \]где \( \rho \) — удельное сопротивление грунта, \( L \) — длина электрода, \( d \) — диаметр.
Для горизонтального полосового заземлителя длиной \( L \) и шириной \( b \):
\[ R \approx \frac{\rho}{2\pi L} \left( \ln \frac{2L}{b} + 0,5 \right) \]При измерении удельного сопротивления грунта четырехэлектродным методом (метод Вернера) используется формула:
\[ \rho = 2\pi a R \]где \( a \) — расстояние между электродами, \( R \) — измеренное сопротивление.
Для сложных контуров вводятся поправочные коэффициенты взаимного влияния электродов.
6. Практические примеры влияния факторов на результат измерений
Рассмотрим реальный пример. В песчаном грунте с \( \rho = 500 \) Ом·м одиночный заземлитель длиной 5 м и диаметром 16 мм имеет расчетное сопротивление растекания заземления около 30–40 Ом. При увеличении влажности грунта до 15 % \( \rho \) может снизиться до 100 Ом·м, а сопротивление — до 8–10 Ом.
В многоэлектродном контуре из 10 вертикальных стержней, расположенных по кругу диаметром 10 м, сопротивление растекания контура может быть снижено в 4–6 раз по сравнению с одиночным электродом при правильном выборе расстояний.
Сезонный рост сопротивления в зимний период в районах с промерзанием грунта на 1,5 м может превысить 300 %, что требует установки заземлителей ниже глубины промерзания или применения химической обработки грунта.
7. Методика правильного измерения сопротивления заземления грунт
Измерение сопротивления растекания тока заземления проводят по трехпроводной или четырехпроводной схеме с применением вспомогательных электродов (токового и потенциального). Потенциальный электрод (зонд) размещают на расстоянии, где падение напряжения составляет примерно 61 % от полного (метод падения потенциала).

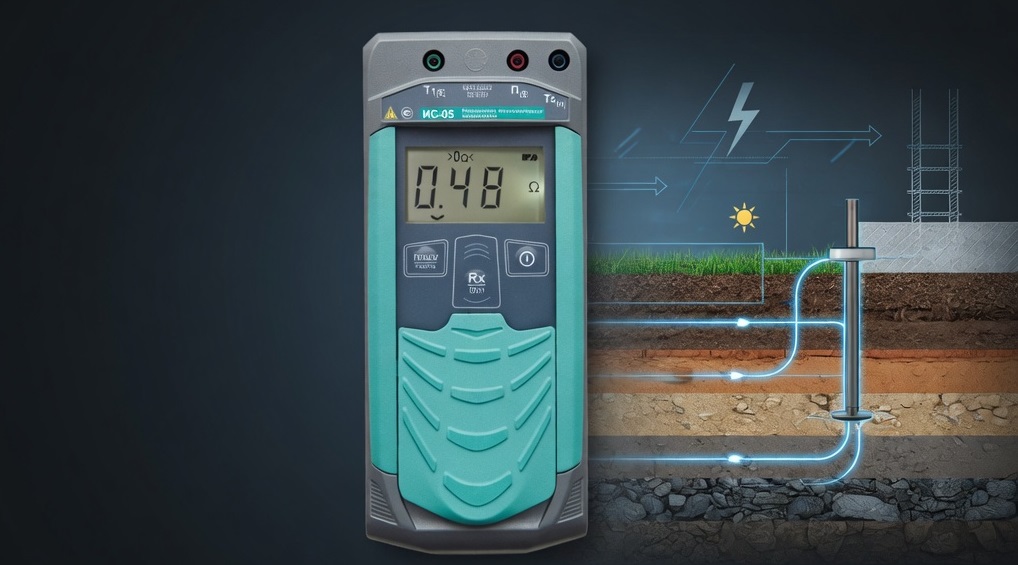

Современные цифровые измерители сопротивления заземления позволяют выполнять измерения с высокой точностью, автоматически компенсировать влияние помех и переходных сопротивлений. Приборы типа ИС-05 и ИС-06 обеспечивают работу в широком диапазоне температур и влажности, поддерживая как двухпроводный, так и четырехпроводный методы. Модели ИС-10 и ИС-20 дополнительно позволяют измерять сопротивление единичных заземлителей в многоэлементных системах с помощью токоизмерительных клещей, а также определять удельное сопротивление грунта заземление.
8. Типичные ошибки при измерениях и способы их предотвращения
Частые ошибки включают:
- Неправильное размещение вспомогательных электродов (слишком близко к заземлителю — заниженный результат).
- Игнорирование влияния помех от работающих линий электропередач.
- Измерение в благоприятных погодных условиях без учета сезонных коэффициентов.
- Использование приборов без предварительной поверки.
Чтобы избежать ошибок, рекомендуется строить график зависимости показаний от расстояния зонда и принимать значение в плато как истинное. Применение современных приборов с функцией автоматической коррекции и высоким входным сопротивлением значительно снижает вероятность погрешностей.
9. Современные приборы для точного контроля параметров заземления
Точные измерения сопротивления растекания заземления и удельного сопротивления грунта заземление требуют надежного оборудования, соответствующего требованиям ГОСТ 22261, ГОСТ IEC 61010-1-2014 и других нормативных документов. Цифровые измерители, такие как ИС-05, ИС-06, ИС-10 и ИС-20, позволяют выполнять все необходимые виды измерений в полевых условиях с минимальными трудозатратами.
Если вы хотите обеспечить надежный контроль заземляющих устройств на объекте, стоит купить подходящий измеритель сопротивления заземления по выгодной цене. Профессиональное оборудование поможет быстро и точно определить все ключевые параметры и гарантировать безопасность электроустановок.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
