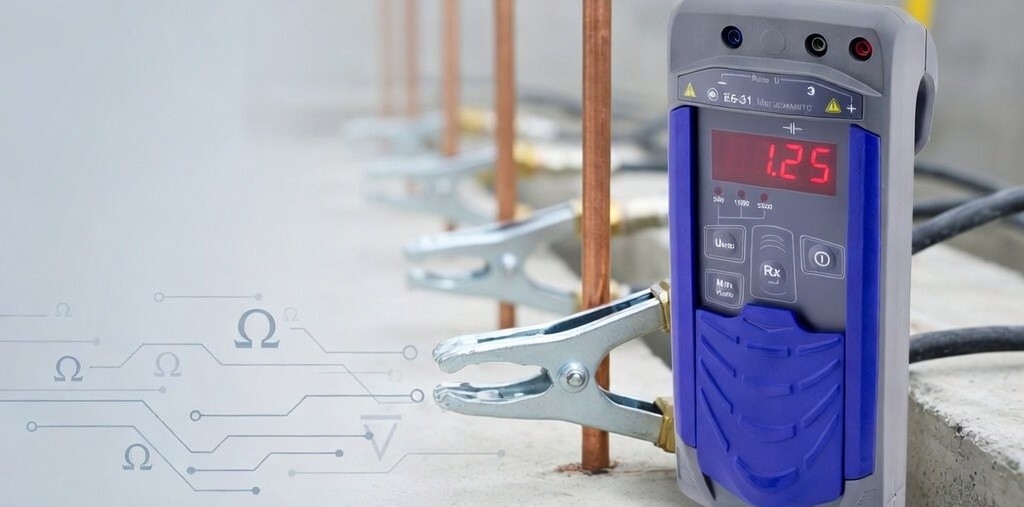

Измерение сопротивления изоляции заземляющих устройств мегаомметром

Оглавление

1. Введение
2. Нормативные требования
3. Принцип работы мегаомметра при измерении сопротивления изоляции заземляющих устройств
4. Подготовка к измерениям
5. Методика проведения измерений
6. Особенности измерений на разных типах заземляющих устройств
7. Обработка и оценка результатов
8. Типичные ошибки и меры безопасности
9. Заключение

1. Введение

Сопротивление изоляции является одним из ключевых показателей, определяющих безопасность и надёжность работы электроустановок. В системах, где применяются заземляющие устройства, контроль изоляции приобретает особое значение, поскольку от качества изоляции напрямую зависит эффективность работы заземления, уровень токов утечки и защита персонала от поражения электрическим током.

Заземляющие устройства предназначены для обеспечения безопасного потенциала на токопроводящих частях оборудования в нормальных и аварийных режимах. Однако сами по себе они не могут компенсировать дефекты изоляции. Если сопротивление изоляции снижается, возрастают токи утечки на землю, что приводит к нагреву элементов заземляющего устройства, ускоренной коррозии заземлителей и снижению их электрических характеристик. Кроме того, при низком сопротивлении изоляции повышается вероятность ложных срабатываний устройств защитного отключения и ухудшается электромагнитная совместимость оборудования.

Измерение сопротивления изоляции заземляющих устройств мегаомметром позволяет своевременно выявлять дефекты изоляции токоведущих частей относительно заземлённых конструкций, контролировать состояние изоляции кабельных линий, обмоток электрических машин и другого оборудования, связанного с системой заземления. Результаты таких измерений используются при приёмо-сдаточных испытаниях, периодическом техническом обслуживании и после ремонтных работ.

Актуальность регулярного контроля обусловлена тем, что сопротивление изоляции подвержено влиянию множества факторов: влажности окружающей среды, температуры, загрязнения поверхности изоляторов, механических повреждений и старения материалов. Даже при исправном заземляющем устройстве снижение изоляции может привести к опасным потенциалам на корпусах оборудования и нарушению нормальной работы системы уравнивания потенциалов.

Мегаомметр остаётся основным прибором для этих измерений благодаря возможности создавать испытательное напряжение постоянного тока заданной величины и измерять весьма высокие значения сопротивления — от долей мегаома до десятков гигаом. Правильное применение мегаомметра в комплексе с заземляющими устройствами обеспечивает достоверные данные о состоянии изоляции и позволяет принимать обоснованные решения о дальнейшей эксплуатации электроустановки.

Купите цифровой мегаомметр Е6-32 для точного измерения сопротивления изоляции заземляющих устройств и обеспечьте надёжную защиту электроустановок.

2. Нормативные требования

Требования к измерению сопротивления изоляции и к параметрам заземляющих устройств установлены рядом нормативных документов, обязательных для применения на территории Российской Федерации.

Основные положения содержатся в Правилах устройства электроустановок (ПУЭ). В главе 1.7 ПУЭ сформулированы требования к выполнению заземляющих устройств, а в главе 1.8 — нормы приёмо-сдаточных испытаний, включая измерение сопротивления изоляции. Согласно ПУЭ, сопротивление изоляции электрических сетей напряжением до 1000 В должно составлять не менее 0,5 МОм.

Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) в Приложении 3 устанавливают периодичность и нормы измерения сопротивления изоляции. Для электроустановок напряжением до 1000 В минимально допустимое значение сопротивления изоляции принято равным 0,5 МОм. Для электрических машин, аппаратов и вторичных цепей нормы дифференцированы в зависимости от номинального напряжения.

ГОСТ Р 50571.16 определяет общие требования к испытаниям электроустановок зданий, в том числе к измерению сопротивления изоляции. ГОСТ IEC 61557-2 устанавливает требования к приборам для измерения сопротивления изоляции, включая характеристики мегаомметров, используемых при контроле заземляющих устройств и связанных с ними цепей.

СП 76.13330.2016 «Электротехнические устройства» содержит указания по выполнению измерений сопротивления изоляции на объектах промышленного и гражданского строительства. Дополнительно применяются требования ГОСТ 12.1.030-81 «Электробезопасность. Защитное заземление, зануление» и ГОСТ Р 50571.5.54, регламентирующие условия безопасной эксплуатации заземляющих устройств.

В соответствии с указанными документами измерения сопротивления изоляции должны выполняться:

• при вводе электроустановки в эксплуатацию;
• после капитального и текущего ремонта;
• в сроки, установленные графиком планово-предупредительных работ (как правило, не реже одного раза в три года для большинства объектов);
• при выявлении признаков ухудшения изоляции (повышенные токи утечки, срабатывание УЗО, нагрев заземлителей).

Испытательное напряжение мегаомметра выбирается в зависимости от номинального напряжения проверяемой цепи. Для сетей до 1000 В применяют напряжение 1000 В или 2500 В, для цепей выше 1000 В — 2500 В и более. Конкретные значения приведены в таблице ниже.

Соблюдение перечисленных нормативных требований обеспечивает сопоставимость результатов измерений, выполненных в разное время и разными специалистами, и позволяет однозначно оценивать состояние изоляции относительно заземляющих устройств.

3. Принцип работы мегаомметра при измерении сопротивления изоляции заземляющих устройств

Мегаомметр представляет собой прибор, предназначенный для измерения больших значений сопротивления изоляции путём приложения к испытуемому объекту постоянного напряжения известной величины и измерения возникающего тока утечки. Принцип действия основан на законе Ома:

где \( R_{\text{из}} \) — сопротивление изоляции, \( U_{\text{исп}} \) — испытательное напряжение, \( I_{\text{ут}} \) — ток утечки.

В современных цифровых мегаомметрах источник испытательного напряжения выполнен на основе преобразователя постоянного тока, обеспечивающего стабилизированное выходное напряжение в диапазоне от 50 В до 10 кВ в зависимости от модели. Измерительная часть прибора регистрирует ток утечки в диапазоне от наноампер до миллиампер и автоматически вычисляет сопротивление.

При измерении сопротивления изоляции относительно заземляющих устройств один вывод мегаомметра (обычно обозначенный «L» или «линия») подключается к токоведущей части, а второй вывод («E» или «земля») — к заземляющему устройству или к защитному проводнику PE. Таким образом, измеряется сопротивление изоляции между токоведущими частями и системой заземления.

Важной особенностью является наличие у большинства мегаомметров третьего вывода — экрана («G» или «guard»). Этот вывод используется для исключения влияния поверхностных токов утечки. При измерении изоляции кабелей или оборудования с загрязнённой поверхностью экранный вывод подключается к металлической оплётке или к промежуточной точке, что позволяет измерять именно объёмное сопротивление изоляции, а не поверхностное.

Процесс измерения включает несколько этапов. После подачи испытательного напряжения в диэлектрике возникают три составляющие тока:

• ёмкостный ток зарядки (быстро затухает);
• абсорбционный ток (обусловлен поляризацией диэлектрика, затухает в течение десятков секунд);
• сквозной ток утечки (постоянная составляющая, характеризующая качество изоляции).

Для получения достоверного результата измерение проводят после стабилизации показаний, обычно через 60 секунд после подачи напряжения. Некоторые мегаомметры автоматически вычисляют коэффициент абсорбции \( K_{\text{абс}} = \frac{R_{60}}{R_{15}} \) и коэффициент поляризации \( K_{\text{пол}} = \frac{R_{600}}{R_{60}} \), которые дополнительно характеризуют состояние изоляции.

При работе с заземляющими устройствами необходимо учитывать, что само заземляющее устройство имеет низкое сопротивление растеканию тока (единицы и доли ома). Это не влияет на результат измерения сопротивления изоляции, поскольку мегаомметр измеряет высокое сопротивление в цепи «токоведущая часть — изоляция — заземляющее устройство». Низкое сопротивление заземлителя лишь обеспечивает качественный контакт с «землёй».

4. Подготовка к измерениям

Качество и достоверность результатов измерения сопротивления изоляции в значительной степени зависят от тщательности подготовки. Подготовительные работы включают организационные и технические мероприятия.

Организационная подготовка начинается с оформления наряда-допуска или распоряжения на производство работ в соответствии с требованиями Правил по охране труда при эксплуатации электроустановок. Работы выполняются бригадой в составе не менее двух человек, один из которых назначается производителем работ. Перед началом измерений проводится целевой инструктаж с указанием опасных факторов и мер безопасности.

Техническая подготовка объекта включает следующие обязательные действия:

1. Отключение электроустановки от источника питания со всех сторон, с которых может быть подано напряжение.
2. Проверка отсутствия напряжения на токоведущих частях указателем напряжения, соответствующим классу установки.
3. Наложение переносных заземлений на отключённые токоведущие части (при необходимости по условиям безопасности).
4. Отсоединение от проверяемых цепей всех электронных устройств, приборов учёта, устройств защиты и автоматики, которые могут быть повреждены испытательным напряжением.
5. Отсоединение нулевых рабочих (N) и защитных (PE) проводников в распределительных устройствах, если это требуется методикой, чтобы исключить параллельные цепи.
6. Очистка поверхности изоляторов и кабельных разделок от пыли, влаги и загрязнений.
7. Проверка целостности измерительных проводов мегаомметра и исправности самого прибора.

Перед началом измерений мегаомметр должен быть проверен. Для этого выполняется измерение сопротивления заведомо исправного изолятора или специального эталонного резистора высокого сопротивления. Также проверяется отсутствие показаний при разомкнутых щупах (прибор должен показывать «бесконечность» или значение выше верхнего предела измерения) и при замкнутых щупах (показание близко к нулю).

Особое внимание уделяется состоянию заземляющего устройства, к которому будет подключаться вывод «земля» мегаомметра. Контакт должен быть надёжным, место присоединения очищено от краски и коррозии. При использовании существующего заземлителя проверяется его доступность и отсутствие повреждений соединительных проводников.

Температура окружающей среды и испытуемого оборудования должна находиться в пределах, указанных в паспорте мегаомметра (как правило, от −10 °C до +40 °C). При температуре ниже 5 °C и высокой влажности результаты измерений могут быть занижены из-за образования конденсата на поверхности изоляции. В таких случаях рекомендуется выдержка оборудования в отапливаемом помещении или применение подогрева.

Все подготовительные операции фиксируются в протоколе измерений. Указываются дата, время, температура воздуха, влажность, тип и заводской номер мегаомметра, сведения о его поверке, схема измерений и перечень отключённого оборудования.

5. Методика проведения измерений

Методика измерения сопротивления изоляции заземляющих устройств мегаомметром определяется типом проверяемого объекта и требованиями нормативных документов. Ниже приведена обобщённая последовательность действий, применимая для большинства электроустановок напряжением до 1000 В.

Этап 1. Выбор испытательного напряжения. В соответствии с таблицей, приведённой в разделе нормативных требований, устанавливается необходимое значение испытательного напряжения на мегаомметре. Для большинства силовых цепей до 1000 В выбирается напряжение 1000 В.

Этап 2. Подключение прибора. Вывод «L» (линия) мегаомметра присоединяется к токоведущей части (фаза, жила кабеля, обмотка). Вывод «E» (земля) присоединяется к заземляющему устройству или к шине PE. При наличии экрана или металлической оболочки кабеля вывод «G» (guard) подключается к экрану для исключения влияния поверхностных токов.

Этап 3. Подача испытательного напряжения. После проверки правильности подключений включается мегаомметр. Наблюдается процесс зарядки ёмкости объекта. Показания сопротивления начинают стабилизироваться через 15–30 секунд.

Этап 4. Снятие показаний. Через 60 секунд после подачи напряжения фиксируется значение сопротивления изоляции. При необходимости дополнительно снимаются показания на 15-й и 600-й секундах для расчёта коэффициентов абсорбции и поляризации:

Значение \( K_{\text{абс}} \) менее 1,3 обычно свидетельствует об увлажнении изоляции, значение \( K_{\text{пол}} \) менее 1,5 — о значительном загрязнении или старении диэлектрика.

Этап 5. Снятие остаточного заряда. После отключения мегаомметра испытуемый объект обязательно разряжается путём соединения токоведущих частей с заземляющим устройством через специальный разрядный резистор или с помощью кнопки разряда, имеющейся на многих современных приборах. Время разряда должно быть достаточным для стекания ёмкостного заряда (не менее 1 минуты для объектов большой ёмкости).

Этап 6. Повторные измерения. Измерения выполняются для каждой фазы относительно земли и между фазами (при отключённой нагрузке). Результаты заносятся в протокол. При получении значений, близких к минимально допустимым, измерение повторяется после протирки изоляторов и просушивания.

Для кабельных линий дополнительно измеряется сопротивление изоляции каждой жилы относительно остальных жил, соединённых с землёй. Для электрических машин — сопротивление изоляции обмоток статора и ротора относительно корпуса, соединённого с заземляющим устройством.

При измерениях на объектах с системой уравнивания потенциалов необходимо убедиться, что все металлические конструкции, входящие в систему, надёжно соединены между собой. В противном случае возможны искажения результатов из-за появления дополнительных путей тока утечки.

Полученные значения сопротивления изоляции сравниваются с нормами, установленными ПТЭЭП и ПУЭ. Если сопротивление ниже допустимого, объект признаётся не прошедшим испытания, составляется дефектная ведомость и назначаются ремонтные работы. После устранения дефектов измерения повторяются в полном объёме.

6. Особенности измерений на разных типах заземляющих устройств

Характер и методика измерения сопротивления изоляции существенно зависят от конструкции заземляющего устройства, типа системы заземления и условий эксплуатации объекта. Универсальный подход применим далеко не всегда, поэтому ниже рассмотрены основные практические особенности.

Искусственные заземлители (стержневые, пластинчатые, контурные). При измерении изоляции оборудования, подключённого к искусственному заземляющему устройству, вывод «E» мегаомметра надёжно присоединяют непосредственно к главной заземляющей шине или к ближайшему доступному заземляющему проводнику. Особое внимание уделяют качеству контакта: место присоединения очищают до металлического блеска. На контурных заземлителях, имеющих большую протяжённость, рекомендуется выполнять контрольные измерения в нескольких точках контура, чтобы исключить влияние возможных обрывов соединительных полос.

Естественные заземлители (фундаменты зданий, металлические трубопроводы, обсадные трубы). В этом случае заземляющее устройство часто имеет распределённый характер и значительное переходное сопротивление в отдельных участках. Перед измерениями необходимо убедиться в непрерывности металлической связи между точкой присоединения мегаомметра и основными элементами естественного заземлителя. При наличии фланцевых соединений трубопроводов проверяют наличие электроперемычек. Измерения проводят при отключённых системах катодной защиты, если таковые имеются, чтобы исключить влияние внешних токов.

Системы TN-C, TN-S, TN-C-S. В системах с совмещённым нулевым защитным и рабочим проводником (TN-C) перед измерением сопротивления изоляции фазных проводников относительно земли требуется разъединение PEN-проводника в соответствии с требованиями ПУЭ. В системах TN-S и TN-C-S защитный проводник PE остаётся соединённым с заземляющим устройством, а нулевой рабочий проводник N при необходимости отсоединяют. Это позволяет корректно оценить изоляцию фаз относительно защитного заземления.

Система TT. В системе TT заземляющее устройство электроустановки электрически независимо от заземлителя источника питания. Измерение сопротивления изоляции выполняют относительно местного заземлителя потребителя. Результаты непосредственно характеризуют состояние изоляции относительно именно этого заземляющего устройства. При низких значениях сопротивления изоляции возрастает ток утечки через местный заземлитель, что может привести к появлению опасного потенциала на корпусах оборудования.

Система IT. В системе с изолированной нейтралью измерение сопротивления изоляции имеет особое значение, поскольку контроль изоляции является основным средством защиты. Мегаомметр применяют как для периодических измерений, так и в составе устройств постоянного контроля изоляции. При измерениях необходимо учитывать, что в системе IT допустимое сопротивление изоляции обычно выше, чем в системах TN и TT, и определяется проектной документацией и требованиями ГОСТ Р 50571.

Заземляющие устройства в различных грунтах. В скальных и песчаных грунтах с высоким удельным сопротивлением заземлители имеют повышенное сопротивление растеканию. Это не влияет напрямую на измерение сопротивления изоляции, однако требует особенно тщательной проверки надёжности контакта вывода «E». В глинистых и влажных грунтах возрастает вероятность увлажнения изоляции кабельных разделок и вводов, поэтому измерения рекомендуется проводить в разное время года для выявления сезонных изменений.

Переносные и временные заземляющие устройства. При работе с переносными заземлителями измерение сопротивления изоляции выполняют только после их надёжного присоединения к стационарному заземляющему устройству или к специальному заземлителю. Использование в качестве «земли» случайных металлических конструкций (арматуры, трубопроводов без проверки непрерывности) приводит к недостоверным результатам.

7. Обработка и оценка результатов

После завершения измерений полученные данные подлежат обработке и сравнению с нормативными значениями. Правильная оценка результатов позволяет принять обоснованное решение о возможности дальнейшей эксплуатации электроустановки.

Основные измеренные величины — сопротивление изоляции \( R_{60} \), коэффициенты абсорбции \( K_{\text{абс}} \) и поляризации \( K_{\text{пол}} \) — заносят в протокол. При необходимости выполняют температурную корректировку. Для большинства изоляционных материалов сопротивление изоляции снижается с ростом температуры. Если измерения проводились при температуре, значительно отличающейся от 20 °C, допускается введение поправочного коэффициента согласно рекомендациям завода-изготовителя оборудования или отраслевым методикам.

Оценка состояния изоляции производится по следующим критериям:

• сопротивление изоляции не ниже минимально допустимого значения, установленного ПТЭЭП и ПУЭ;
• коэффициент абсорбции \( K_{\text{абс}} \geq 1,3 \) (для большинства видов изоляции);
• коэффициент поляризации \( K_{\text{пол}} \geq 1,5 \) (показатель удовлетворительного состояния);
• отсутствие резкого снижения сопротивления по сравнению с предыдущими измерениями (даже если значение остаётся выше нормы).

Если сопротивление изоляции находится в пределах нормы, но коэффициент абсорбции ниже 1,3, изоляция считается увлажнённой. В этом случае рекомендуется просушка оборудования и повторное измерение. При значении \( K_{\text{пол}} \) менее 1,0 изоляция, как правило, требует замены или капитального ремонта.

Результаты измерений оформляют протоколом установленной формы. В протоколе указывают:

1. наименование объекта и проверяемого оборудования;
2. дату и условия измерений (температура, влажность);
3. тип, заводской номер и сведения о поверке мегаомметра;
4. схему измерений и точки подключения;
5. измеренные значения сопротивления изоляции по каждой цепи;
6. рассчитанные коэффициенты абсорбции и поляризации;
7. заключение о соответствии или несоответствии нормам;
8. рекомендации по устранению выявленных недостатков.

При получении неудовлетворительных результатов составляется дефектная ведомость. После выполнения ремонтных работ измерения повторяют в полном объёме. Только при положительных результатах повторных измерений объект допускается к эксплуатации.

Для удобства сравнения и выявления тенденции изменения состояния изоляции рекомендуется вести журнал или электронную базу данных результатов измерений по каждому объекту. Анализ динамики позволяет прогнозировать остаточный ресурс изоляции и планировать профилактические мероприятия.

8. Типичные ошибки и меры безопасности

Опыт проведения измерений показывает, что значительная часть недостоверных результатов и аварийных ситуаций связана с типичными ошибками персонала. Ниже перечислены наиболее распространённые нарушения и способы их предотвращения.

Типичные ошибки при измерениях:

• выполнение измерений без полного снятия напряжения и без проверки его отсутствия;
• подключение мегаомметра к цепям, содержащим электронные компоненты, устройства защиты и приборы учёта, без их предварительного отсоединения;
• использование неисправных или несоответствующих по сечению измерительных проводов;
• плохой контакт вывода «E» с заземляющим устройством (окрашенная поверхность, коррозия, ослабленный зажим);
• игнорирование влияния температуры и влажности окружающей среды;
• снятие показаний до стабилизации процесса абсорбции (менее чем через 60 секунд);
• отсутствие разряда ёмкости объекта после измерения;
• измерение сопротивления изоляции относительно случайных металлических конструкций вместо штатного заземляющего устройства;
• применение испытательного напряжения, не соответствующего номинальному напряжению электроустановки.

Меры безопасности:

1. Работы выполняются только по наряду-допуску или распоряжению бригадой в составе не менее двух человек.
2. Перед началом измерений проверяется отсутствие напряжения на всех токоведущих частях указателем, соответствующим классу установки.
3. Применяются средства индивидуальной защиты: диэлектрические перчатки, боты, инструмент с изолирующими рукоятками.
4. После каждого измерения обязателен разряд испытуемого объекта на заземляющее устройство.
5. Запрещается прикасаться к токоведущим частям и измерительным щупам во время подачи испытательного напряжения.
6. Мегаомметр и соединительные провода должны иметь действующее свидетельство о поверке и быть исправными.
7. При работе на высоте или в стеснённых условиях принимаются дополнительные меры против падения и случайного прикосновения к находящимся под напряжением частям соседних присоединений.

Соблюдение перечисленных требований практически полностью исключает получение недостоверных результатов и обеспечивает безопасность персонала при работе с мегаомметром и заземляющими устройствами.

9. Заключение

Измерение сопротивления изоляции заземляющих устройств мегаомметром является обязательной и важнейшей процедурой, обеспечивающей электробезопасность и надёжность работы электроустановок. Регулярный контроль позволяет своевременно выявлять увлажнение, загрязнение и старение изоляции, предотвращать развитие дефектов и снижать риск аварийных ситуаций, связанных с токами утечки и появлением опасных потенциалов на заземлённых частях оборудования.

Качество измерений напрямую зависит от соблюдения нормативных требований ПУЭ, ПТЭЭП и ГОСТ, правильного выбора испытательного напряжения, тщательной подготовки объекта и применения исправного поверенного прибора. Учёт особенностей различных типов заземляющих устройств и систем заземления, а также грамотная обработка результатов с использованием коэффициентов абсорбции и поляризации дают полную и объективную картину состояния изоляции.

Для получения стабильных и достоверных результатов рекомендуется использовать современные цифровые мегаомметры с функцией автоматического расчёта коэффициентов, памятью измерений и возможностью выбора широкого диапазона испытательных напряжений. Такие приборы удобны в работе, имеют высокую точность и позволяют существенно сократить время проведения испытаний. Купить подходящий мегаомметр можно с учётом необходимых диапазонов напряжения и дополнительных функций; цена зависит от технических характеристик и комплектации. Правильно выбранный прибор обеспечивает долгий срок службы и минимальные затраты на обслуживание.

Своевременное и качественное выполнение измерений сопротивления изоляции в комплексе с исправным заземляющим устройством — залог безопасной и безаварийной эксплуатации любой электроустановки.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
