ПСИ-2500 мегаомметр
Мегаомметр ПСИ-2500 — это современное цифровое устройство, предназначенное для точного измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, а также для измерения переменного напряжения. Испытательное напряжение до 2500 В обеспечивает стабильные результаты и высокую достоверность измерений.
Мегаомметр ПСИ-2500 — это современное цифровое устройство, предназначенное для точного измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, а также для измерения переменного напряжения. Испытательное напряжение до 2500 В обеспечивает стабильные результаты и высокую достоверность измерений, что делает прибор ПСИ-2500 оптимальным выбором для профессиональной эксплуатации в промышленности, энергетике и электроизмерительных лабораториях. По соотношению стоимости и функциональных возможностей мегаомметр ПСИ-2500 выделяется как одно из наиболее эффективных решений в своём классе.
После одной минуты тестирования устройство автоматически вычисляет коэффициент абсорбции — ключевой параметр, определяющий качество изоляции. Такая функция упрощает диагностику проводников, трансформаторов и электродвигателей, помогая своевременно выявлять дефекты и предотвращать аварийные ситуации.
Мегаомметр цифровой ПСИ-2500 создан с учётом требований к надёжности и безопасности. Прибор оснащён автоматическим выбором диапазонов, защитой от подключения к необесточенной цепи, возможностью программирования времени измерения сопротивления от 1 до 10 минут, а также функцией автоматического снятия остаточного напряжения. Корпус прибора выполнен из ударопрочного пластика с защитой IP54, устойчив к пыли и влаге. Светодиодный дисплей обеспечивает отличную читаемость показаний при любом освещении, а энергосберегающий режим активируется через 2,5 минуты простоя.
Прибор внесён в Государственный реестр средств измерений под номером 63466-16, имеет межповерочный интервал 2 года и поставляется с прохождением процедуры первичной поверки.
Цифровой мегаомметр ПСИ-2500 применяется для проверки изоляции кабельных линий, электродвигателей, трансформаторов и другого электрооборудования. Он широко востребован в энергетике, промышленности, строительстве, ЖКХ и сервисных организациях, обеспечивая надёжный контроль состояния электрических сетей и оборудования.
Внешний вид ПСИ-2500
- Ручка (крюк)
- Передняя панель
- Защитная панель (защитная крышка)
- Крышка батарейного отсека

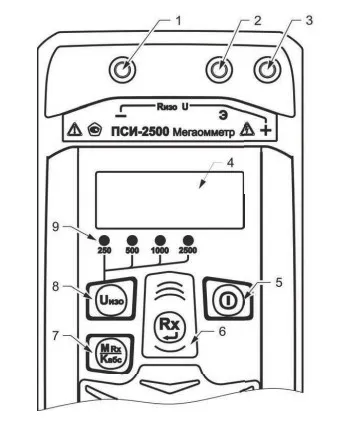

Расположение разъёмов подключения и органов управления ПСИ-2500
- Гнездо для подключения кабеля
- Гнездо для подключения кабеля
- Гнезда для подключения кабеля
- Сегментный индикатор измеренного значения и
единиц измерения - Кнопка включения и выключения прибора
- Кнопка – начало или прекращение измерений
- Кнопка - вывод на индикацию результатов последнего
измерения из памяти мегаомметра и коэффициента абсорбции - Кнопка установка испытательного напряжения
- Индикаторы испытательных напряжений, в вольтах
Технические характеристики мегаомметра ПСИ-2500
| Параметр | Значения |
|---|---|
| Измерение электрического сопротивления изоляции постоянному току | |
| Диапазоны измерения сопротивления | Пределы допускаемой основной абсолютной погрешности |
| от 0,01 до 999 МОм | ±(0,03×R+ 3 е.м.р.) |
|
от 1,00 до 10,0 ГОм (при испытательных напряжения 500, 1000 и 2500 В) |
± (0,05×R + 5 е.м.р.) |
| Испытательные напряжения | |
| Значения испытательного напряжения на разомкнутых гнёздах, В | 250 ,500, 1000 и 2500 |
| Пределы допускаемой основной относительной погрешности установки испытательного напряжения, % | от 0 до плюс 15 |
| Ток в измерительной цепи при коротком замыкании, не более, мА | 2 |
| Измерение напряжения переменного тока | |
| Диапазон измерения действующего значения напряжения переменного тока частотой 50 Гц, В | от 40 до 700 |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения переменного тока частотой 50 Гц, В |
± (0,05×U+ 3 е.м.р.) |
| Общие технические характеристики | |
| Диапазон напряжения питания, В | от 7,5 до 5,2 |
| Мощность потребления, не более, Вт | 8 |
| Масса, не более, кг | 0,8 |
| Габаритные размеры, не более, мм | 88х105х245 |
| Срок службы, не менее, лет | 8 |
Комплект поставки ПСИ-2500
- Мегаомметр ПСИ-2500
- Зажим изолированный типа "крокодил", прямой, синий
- Кабель измерительный 1,5 м, красный
- Кабель измерительный 1,5 м, синий
- Отсек батарейный 5*АА, исполнение 1
- Элемент питания 1,5 В АА (5 шт.)
- Руководство по эксплуатации
