1. Назначение измерения сопротивления изоляции
Измерение сопротивления изоляции является одним из основных видов контроля состояния электрических машин, аппаратов, кабельных линий, обмоток трансформаторов и другого электрооборудования. Основная цель таких измерений — своевременное выявление снижения диэлектрических свойств изоляционных материалов, что позволяет предотвратить аварийные ситуации, связанные с пробоем, коротким замыканием или поражением персонала электрическим током.
Сопротивление изоляции характеризует способность диэлектрика препятствовать протеканию тока утечки при приложении постоянного напряжения. С течением времени под воздействием температуры, влажности, механических нагрузок, химических реагентов и электрических полей изоляционные материалы постепенно деградируют. Процесс старения проявляется в уменьшении сопротивления изоляции, увеличении тока утечки и снижении электрической прочности.
В соответствии с требованиями Правил устройства электроустановок (ПУЭ) и Правил технической эксплуатации электроустановок потребителей (ПТЭЭП) измерение сопротивления изоляции относится к обязательным видам испытаний как при вводе оборудования в эксплуатацию, так и в процессе периодических проверок. Для большинства электроустановок напряжением до 1000 В минимально допустимое значение сопротивления изоляции составляет 0,5 МОм, а для установок выше 1000 В — не менее 1 МОм на 1 кВ номинального напряжения.
Контроль изоляции позволяет решать следующие практические задачи:
- оценка состояния изоляции обмоток электрических машин и трансформаторов;
- проверка кабельных линий на отсутствие увлажнения и повреждений оболочки;
- выявление дефектов в изоляции шинопроводов, распределительных устройств и коммутационных аппаратов;
- определение необходимости сушки или ремонта оборудования;
- подтверждение соответствия оборудования требованиям безопасности перед вводом в работу.
Важность регулярных измерений обусловлена тем, что многие дефекты изоляции развиваются скрыто и не проявляют себя при обычном внешнем осмотре. Только инструментальный контроль с приложением повышенного напряжения позволяет выявить ослабленные участки до того, как произойдёт пробой.
Приобретите цифровой мегаомметр Е6-32 для точного и безопасного измерения изоляции электрооборудования и контролируйте её состояние с высокой надёжностью.
2. Принцип работы мегаомметра

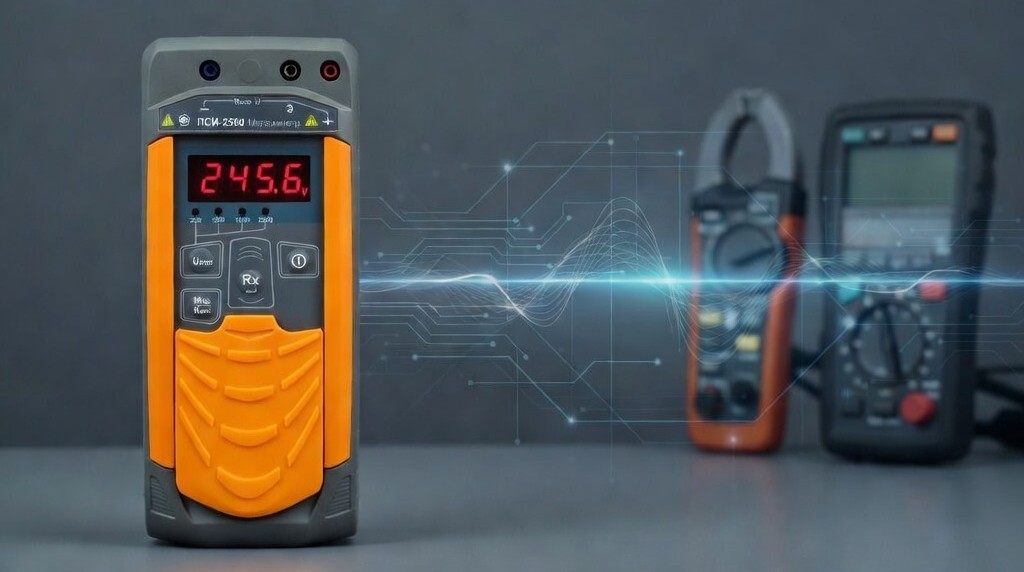

Мегаомметр — это специализированный прибор, предназначенный для измерения больших значений сопротивления (от единиц мегаом до десятков и сотен гигаом) при приложении постоянного напряжения повышенной величины. Классический принцип работы основан на законе Ома для участка цепи:
\[ R_{\text{из}} = \frac{U}{I_{\text{ут}}} \]где \( R_{\text{из}} \) — сопротивление изоляции, \( U \) — испытательное напряжение, \( I_{\text{ут}} \) — ток утечки через изоляцию.
Современные цифровые мегаомметры формируют стабилизированное постоянное напряжение заданной величины (как правило, 100 В, 250 В, 500 В, 1000 В, 2500 В или 5000 В) и измеряют протекающий ток утечки с высокой точностью. По измеренным значениям прибор автоматически вычисляет сопротивление изоляции и отображает результат на индикаторе.
Важной особенностью измерения является то, что ток утечки состоит из нескольких составляющих:
- ёмкостный ток зарядки (быстро затухает);
- ток абсорбции (связан с процессами поляризации диэлектрика);
- сквозной ток проводимости (постоянная составляющая, характеризующая собственно сопротивление изоляции).
Для получения достоверного результата измерение проводят после завершения переходных процессов, обычно через 60 секунд после подачи напряжения. Многие современные приборы дополнительно рассчитывают коэффициент абсорбции \( K_{\text{абс}} \) и индекс поляризации \( PI \):
\[ K_{\text{абс}} = \frac{R_{60}}{R_{15}} \] \[ PI = \frac{R_{600}}{R_{60}} \]где \( R_{15} \), \( R_{60} \) и \( R_{600} \) — значения сопротивления изоляции, измеренные через 15, 60 и 600 секунд соответственно. Эти коэффициенты позволяют оценить степень увлажнённости и загрязнённости изоляции независимо от абсолютного значения сопротивления.
Конструктивно мегаомметр содержит источник высокого напряжения, измерительный блок тока, схему защиты от обратного напряжения (для работы на ёмкостных объектах) и устройство автоматического разряда объекта после окончания измерения. В соответствии с ГОСТ IEC 61557-2 приборы должны обеспечивать измерение в диапазоне от 0,1 МОм до значений, соответствующих току утечки не менее 1 мА при номинальном испытательном напряжении.
3. Классификация методов измерения изоляции
Существующие методы контроля состояния изоляции можно разделить на несколько основных групп в зависимости от физического принципа и применяемого оборудования.
Метод приложения постоянного напряжения является наиболее распространённым и реализуется с помощью мегаомметров. Он позволяет непосредственно измерять сопротивление изоляции и дополнительно оценивать динамику изменения тока утечки во времени.
Метод измерения ёмкости и тангенса угла диэлектрических потерь применяется для контроля высоковольтной изоляции трансформаторов, вводов, конденсаторов и кабелей. Величина \( \operatorname{tg}\delta \) характеризует потери энергии в диэлектрике и чувствительна к увлажнению и загрязнению изоляции. Измерения проводят при переменном напряжении промышленной частоты.
Метод частичных разрядов используется для выявления локальных дефектов в изоляции высоковольтного оборудования. Регистрация импульсов частичных разрядов позволяет обнаружить зарождающиеся повреждения задолго до полного пробоя.
Метод испытания повышенным напряжением (hipot-испытания) применяется для проверки электрической прочности изоляции. Объект выдерживается под повышенным переменным или постоянным напряжением в течение нормированного времени. Этот метод является разрушающим или условно разрушающим и применяется в основном при приёмо-сдаточных испытаниях.
Косвенные методы включают контроль температуры, влажности окружающей среды, измерение сопротивления заземления и визуальный осмотр. Они не заменяют прямые измерения сопротивления изоляции, но дополняют общую картину технического состояния оборудования.
Выбор конкретного метода определяется типом оборудования, уровнем напряжения, требованиями нормативных документов и доступностью измерительных средств. Для большинства электроустановок напряжением до 10 кВ основным и достаточным методом остаётся измерение сопротивления изоляции мегаомметром.
4. Другие приборы и методы контроля изоляции
Помимо классических мегаомметров на практике применяются различные приборы и системы, реализующие альтернативные или дополнительные подходы к контролю изоляции.
Мультиметры и обычные омметры способны измерять сопротивление только в диапазоне до единиц или десятков мегаом при низком испытательном напряжении (обычно 1–9 В). Они непригодны для оценки состояния изоляции электроустановок, так как не создают электрического поля, достаточного для выявления ослабленных участков. Их использование ограничено проверкой целостности проводников и измерением низкоомных цепей.
Комбинированные тестеры электроустановок объединяют функции мегаомметра, измерителя сопротивления петли «фаза–нуль», проверки УЗО и измерения сопротивления заземления. Такие приборы удобны для комплексных испытаний в соответствии с требованиями ГОСТ Р 50571.16 и позволяют сократить время проведения работ. Однако диапазон измеряемых сопротивлений изоляции и величина испытательного напряжения у них часто ограничены по сравнению со специализированными мегаомметрами.
Мосты переменного тока и измерители ёмкости применяются для определения ёмкости и \( \operatorname{tg}\delta \). Эти параметры особенно информативны при контроле бумажно-масляной и полимерной изоляции высоковольтных кабелей и трансформаторов. Измерения проводятся в соответствии с ГОСТ 3484.3 и другими отраслевыми стандартами.
Системы мониторинга частичных разрядов устанавливаются стационарно на критически важном оборудовании. Они обеспечивают непрерывный контроль и раннее обнаружение дефектов. Метод регламентируется ГОСТ Р 55191 и IEC 60270.
Термовизоры и ультразвуковые детекторы относятся к методам неразрушающего контроля и позволяют выявлять локальные перегревы и коронные разряды. Эти средства являются вспомогательными и не заменяют измерение сопротивления изоляции.
Таким образом, мегаомметр остаётся базовым прибором для большинства задач контроля изоляции, в то время как остальные методы и приборы применяются либо в качестве дополнения, либо для специализированных видов испытаний.
5. Сравнительный анализ точности и областей применения
Для объективного сравнения различных подходов к измерению изоляции целесообразно рассмотреть ключевые характеристики методов и приборов по единым критериям: диапазон измеряемых сопротивлений, величина испытательного напряжения, точность, информативность, область применения и ограничения.
| Критерий | Мегаомметр | Мультиметр / омметр | Измеритель \( \operatorname{tg}\delta \) | Система частичных разрядов | Hipot-тестер |
|---|---|---|---|---|---|
| Диапазон сопротивлений | 0,1 МОм – 10 ТОм | до 40–100 МОм | не измеряет Rиз | не измеряет Rиз | не измеряет Rиз |
| Испытательное напряжение | 100–5000 В (постоянное) | 1–9 В | переменное 10 кВ и выше | рабочее напряжение | повышенное переменное/постоянное |
| Точность измерения Rиз | ±(1,5–5) % | низкая при высоких R | — | — | — |
| Дополнительная информация | Kабс, PI, ток утечки | нет | ёмкость, \( \operatorname{tg}\delta \) | уровень и характер ЧР | факт выдерживания напряжения |
| Основная область применения | все виды электроустановок | низкоомные цепи | высоковольтная изоляция | критическое оборудование | приёмо-сдаточные испытания |
| Разрушающий характер | нет | нет | нет | нет | условно разрушающий |
Из приведённого сравнения следует, что мегаомметр обеспечивает наиболее полный и универсальный контроль сопротивления изоляции при относительно невысокой стоимости и простоте применения. Мультиметры не могут заменить мегаомметр из-за недостаточного испытательного напряжения и ограниченного диапазона. Методы измерения \( \operatorname{tg}\delta \) и частичных разрядов дают ценную дополнительную информацию о состоянии высоковольтной изоляции, но требуют более сложного и дорогостоящего оборудования. Hipot-испытания позволяют проверить электрическую прочность, однако не дают количественной оценки сопротивления изоляции и могут оказывать негативное влияние на ресурс оборудования.
На практике оптимальным является комбинированный подход: регулярные измерения сопротивления изоляции мегаомметром в соответствии с графиками технического обслуживания, а при необходимости — углублённая диагностика с использованием специализированных методов. Такой подход полностью соответствует требованиям ПУЭ, ПТЭЭП и ГОСТ IEC 61557-2 и обеспечивает надёжную оценку состояния изоляции на всех этапах жизненного цикла электрооборудования.
6. Требования нормативных документов
Проведение измерений сопротивления изоляции строго регламентируется рядом нормативных документов, определяющих как минимально допустимые значения, так и условия и периодичность испытаний. Основные требования содержатся в следующих документах:
- Правила устройства электроустановок (ПУЭ, 7-е издание) — устанавливают минимальные значения сопротивления изоляции для различных видов электроустановок и условия проведения измерений;
- Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) — определяют периодичность испытаний и объём технического обслуживания;
- ГОСТ IEC 61557-2 — содержит требования к приборам для измерения сопротивления изоляции в электрических системах напряжением до 1000 В переменного тока и 1500 В постоянного тока;
- ГОСТ 3345-76 — регламентирует метод определения электрического сопротивления изоляции кабелей, проводов и шнуров;
- ГОСТ Р 50571.16 — устанавливает требования к приёмо-сдаточным испытаниям электроустановок зданий;
- РД 34.45-51.300-97 — содержит нормы испытания электрооборудования.
Согласно ПУЭ сопротивление изоляции электрических сетей напряжением до 1000 В должно быть не менее 0,5 МОм. Для электрических машин и аппаратов значение зависит от номинального напряжения и мощности. Для кабельных линий напряжением выше 1000 В сопротивление изоляции должно составлять не менее 10 МОм на 1 км длины при температуре 20 °C.
Нормативные документы также определяют величину испытательного напряжения. Для электроустановок до 1000 В обычно применяют напряжение 500 или 1000 В, для оборудования 6–10 кВ — 2500 В. Измерение должно выполняться при температуре изоляции не ниже +5 °C, а результаты приводят к температуре 20 °C с использованием температурных коэффициентов.
Важным требованием является обязательный разряд ёмкостных объектов после окончания измерения. Приборы, соответствующие ГОСТ IEC 61557-2, должны автоматически обеспечивать безопасный разряд. Кроме того, документы предписывают измерять сопротивление изоляции как между токоведущими частями, так и между токоведущими частями и землёй (корпусом).
| Вид оборудования | Минимальное Rиз | Испытательное напряжение | Нормативный документ |
|---|---|---|---|
| Электроустановки до 1000 В | 0,5 МОм | 500–1000 В | ПУЭ, ПТЭЭП |
| Электродвигатели до 1000 В | 0,5 МОм при t ≥ 15 °C | 500–1000 В | ПТЭЭП |
| Кабели 6–10 кВ | 10 МОм·км | 2500 В | ПУЭ, ГОСТ 3345-76 |
| Трансформаторы до 35 кВ | зависит от напряжения | 1000–2500 В | РД 34.45-51.300-97 |
| Вторичные цепи | 1 МОм | 500–1000 В | ПУЭ |
Соблюдение указанных норм обеспечивает сопоставимость результатов измерений, выполненных в разное время и разными приборами, а также гарантирует необходимый уровень электробезопасности.
7. Критерии выбора метода и прибора
Выбор метода измерения изоляции и конкретного прибора определяется рядом технических и эксплуатационных факторов. Основные критерии включают:
- номинальное напряжение контролируемого оборудования;
- требуемый диапазон измерения сопротивления изоляции;
- необходимость определения дополнительных параметров (коэффициент абсорбции, индекс поляризации, ток утечки);
- условия эксплуатации прибора (температура, влажность, наличие электромагнитных помех);
- требования к точности и стабильности показаний;
- наличие функций автоматического разряда, таймера, памяти результатов;
- удобство работы и требования к квалификации персонала.
Для большинства задач контроля электроустановок напряжением до 10 кВ оптимальным выбором является цифровой мегаомметр с набором испытательных напряжений 250, 500, 1000 и 2500 В. Такие приборы полностью соответствуют ГОСТ IEC 61557-2 и позволяют выполнять измерения в соответствии с требованиями ПУЭ и ПТЭЭП.
При необходимости углублённой диагностики высоковольтной изоляции дополнительно применяют измерители тангенса угла диэлектрических потерь и системы регистрации частичных разрядов. Однако эти методы не заменяют базовое измерение сопротивления изоляции мегаомметром, а лишь дополняют его.
При выборе конкретного прибора следует обращать внимание на следующие характеристики:
| Параметр | Рекомендуемое значение | Пояснение |
|---|---|---|
| Диапазон Rиз | не менее 0,1 МОм – 100 ГОм | обеспечивает контроль как низкоомной, так и высокоомной изоляции |
| Испытательные напряжения | 100, 250, 500, 1000, 2500 В | покрытие основных классов электроустановок |
| Погрешность | не более ±5 % | соответствует требованиям ГОСТ IEC 61557-2 |
| Ток короткого замыкания | не менее 1 мА | гарантирует достоверность измерений на ёмкостных объектах |
| Защита от напряжения | наличие индикации и блокировки | предотвращает повреждение прибора |
| Автоматический разряд | обязателен | обеспечивает безопасность персонала |
Правильный выбор метода и прибора позволяет получать достоверные результаты при минимальных затратах времени и средств, а также исключает применение неподходящих средств измерения, таких как обычные мультиметры.
8. Особенности измерений в различных условиях
Результаты измерения сопротивления изоляции существенно зависят от внешних условий и состояния объекта. Основные факторы, влияющие на показания, включают температуру, влажность, загрязнённость поверхности и наличие ёмкостной составляющей.
Температура оказывает сильное влияние на сопротивление изоляции. С повышением температуры сопротивление, как правило, уменьшается. Для приведения результатов к стандартной температуре 20 °C используют температурные коэффициенты, приведённые в нормативной документации. Измерения при температуре ниже +5 °C считаются некорректными, поскольку процессы поляризации замедляются и показания могут быть завышенными.
Влажность воздуха и увлажнение поверхности изоляции приводят к появлению поверхностных токов утечки. В этом случае измеренное значение сопротивления может быть значительно ниже истинного объёмного сопротивления материала. Для снижения влияния поверхностной проводимости применяют охранное кольцо (экран), которое отводит поверхностный ток в обход измерительной цепи.
При измерении на кабельных линиях большой длины и на обмотках электрических машин необходимо учитывать значительную ёмкость объекта. Время установления показаний увеличивается, и для получения достоверного значения сопротивления изоляции следует выдерживать испытательное напряжение не менее 60 секунд. Современные мегаомметры автоматически фиксируют значения через 15, 60 и 600 секунд, что позволяет рассчитывать коэффициент абсорбции и индекс поляризации.
Особые требования предъявляются к измерениям в условиях эксплуатации:
- перед началом работ объект должен быть отключён от сети и разряжен;
- все подключённые к объекту кабели, приборы и устройства должны быть отсоединены;
- измерения на работающем оборудовании под напряжением запрещены;
- при работе на высоте и в стеснённых условиях необходимо соблюдать дополнительные меры безопасности.
Учёт перечисленных особенностей позволяет получать сопоставимые и достоверные результаты независимо от конкретных условий проведения измерений.
9. Типичные ошибки и меры предосторожности
На практике при измерении сопротивления изоляции часто допускаются ошибки, которые приводят к недостоверным результатам или создают опасность для персонала. Наиболее распространённые ошибки включают:
- использование испытательного напряжения, не соответствующего номинальному напряжению объекта;
- недостаточная выдержка времени под напряжением (менее 60 секунд);
- отсутствие разряда объекта после измерения;
- измерение без отсоединения параллельных цепей и приборов;
- проведение измерений при высокой влажности или низкой температуре без учёта поправок;
- применение мультиметра вместо мегаомметра;
- игнорирование показаний тока утечки и коэффициентов абсорбции.
Для исключения ошибок рекомендуется соблюдать следующий порядок действий:
- убедиться в отсутствии напряжения на объекте;
- отсоединить все внешние цепи и устройства;
- выбрать испытательное напряжение в соответствии с нормами;
- подключить измерительные провода с соблюдением полярности (при необходимости);
- включить прибор и выдержать необходимое время;
- зафиксировать показания сопротивления, тока утечки и коэффициентов;
- отключить напряжение и дождаться полного разряда объекта;
- оформить протокол измерений с указанием условий проведения испытаний.
Особое внимание следует уделять безопасности. Высокое испытательное напряжение представляет опасность поражения электрическим током. Персонал, выполняющий измерения, должен иметь соответствующую группу по электробезопасности, а прибор — исправную изоляцию и защиту от поражения.
Соблюдение перечисленных мер предосторожности и исключение типичных ошибок гарантирует получение достоверных данных о состоянии изоляции и обеспечивает безопасность работ.
10. Заключение
Сравнение методов измерения изоляции показывает, что мегаомметр остаётся основным и наиболее универсальным средством контроля сопротивления изоляции электрооборудования. Он обеспечивает прямое измерение ключевого параметра, позволяет оценивать динамику процессов поляризации и полностью соответствует требованиям действующих нормативных документов. Альтернативные методы и приборы — измерители тангенса угла диэлектрических потерь, системы частичных разрядов, hipot-тестеры — решают специализированные задачи и применяются в дополнение к измерениям мегаомметром, но не заменяют их.
Правильный выбор метода и прибора, соблюдение нормативных требований, учёт влияния внешних условий и исключение типичных ошибок позволяют получать достоверную информацию о состоянии изоляции и своевременно предотвращать аварийные ситуации. Для большинства электроустановок напряжением до 10 кВ достаточно регулярных измерений сопротивления изоляции современным цифровым мегаомметром.
При организации технического обслуживания и комплектовании парка измерительных приборов целесообразно купить мегаомметр, соответствующий ГОСТ IEC 61557-2, с необходимым набором испытательных напряжений и функциями расчёта коэффициента абсорбции и индекса поляризации. Цена такого прибора окупается за счёт снижения аварийности и продления срока службы электрооборудования. Наличие в приборе автоматического разряда, памяти результатов и удобного интерфейса существенно повышает эффективность работы персонала.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
