1. Введение
Портативные мегаомметры относятся к числу наиболее востребованных приборов в практике электротехнических измерений. Их применяют для контроля сопротивления изоляции кабельных линий, обмоток электрических машин, трансформаторов, распределительных устройств и другого электрооборудования. В отличие от стационарных установок, портативные приборы рассчитаны на работу непосредственно на объекте в условиях ограниченного времени, переменных климатических параметров и повышенных требований к безопасности.
Эксплуатация портативного мегаомметра на объекте существенно отличается от лабораторных условий. Здесь на результат измерения влияют температура и влажность окружающей среды, наличие электромагнитных помех, остаточные заряды на ёмкостных элементах схемы, качество подготовки объекта и квалификация персонала. Неправильный выбор испытательного напряжения, нарушение последовательности операций или игнорирование состояния изоляции могут привести как к недостоверным показаниям, так и к повреждению оборудования.
Цель настоящей статьи — систематизировать практические особенности применения портативных мегаомметров на различных объектах с учётом действующих нормативных требований и накопленного опыта эксплуатации. Материал ориентирован на инженеров и электромонтёров, выполняющих измерения сопротивления изоляции в условиях действующих производств, строительных площадок и энергетических объектов.

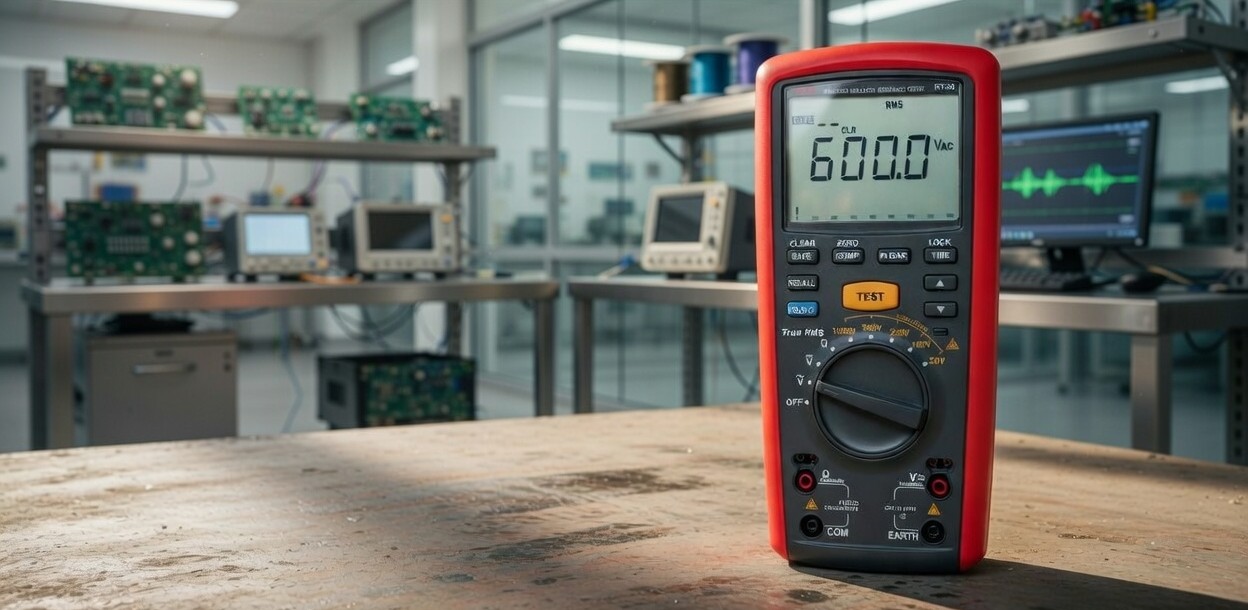

Купите профессиональный цифровой мегаомметр RGK RT-25 для своевременного выявления утечек тока и снижения риска аварий.
2. Нормативные требования к эксплуатации портативных мегаомметров
Работа с портативными мегаомметрами регламентируется комплексом нормативных документов, определяющих как методику измерений, так и требования безопасности.
Основные документы:
- ПУЭ (Правила устройства электроустановок) — устанавливают минимально допустимые значения сопротивления изоляции для различных видов электроустановок и периодичность испытаний;
- ГОСТ Р 50571.16-2007 (МЭК 60364-6:2006) — содержит требования к проверке сопротивления изоляции в электроустановках зданий;
- ГОСТ 3345-76 — определяет методы испытания электрической прочности изоляции и измерения сопротивления изоляции;
- РД 34.45-51.300-97 — регламентирует объём и нормы испытаний электрооборудования;
- ГОСТ 12.3.019-80 — устанавливает общие требования безопасности при проведении электрических измерений.
Согласно указанным документам, испытательное напряжение портативного мегаомметра должно выбираться в зависимости от номинального напряжения испытуемой сети или оборудования. Для большинства низковольтных установок применяют напряжения 500 В и 1000 В, для оборудования на напряжение выше 1000 В — 2500 В и выше. Прибор должен обеспечивать возможность измерения сопротивления изоляции в диапазоне от единиц килоом до десятков гигаом с погрешностью, не превышающей значений, установленных в паспорте.
Важным нормативным требованием является обязательная проверка состояния мегаомметра перед началом работы на объекте. Прибор должен иметь действующее свидетельство о поверке, а его изолирующие части — не иметь повреждений. Использование прибора с истёкшим сроком поверки на энергообъектах и промышленных предприятиях не допускается.
3. Подготовка прибора и объекта к измерениям
Качество подготовки во многом определяет достоверность результатов. Подготовительные операции можно разделить на две группы: действия с прибором и действия с объектом измерения.
Подготовка портативного мегаомметра
Перед выездом на объект необходимо:
- убедиться в наличии действующего свидетельства о поверке;
- проверить состояние измерительных проводов и зажимов (отсутствие повреждений изоляции, надёжность контактов);
- проконтролировать заряд аккумуляторной батареи или наличие исправных элементов питания;
- выполнить проверку прибора на заведомо исправном объекте или с помощью контрольного сопротивления (если такая возможность предусмотрена конструкцией);
- убедиться в исправности органов управления и индикации.
Измерительные провода портативных мегаомметров должны иметь достаточную длину и сечение, а также соответствующий класс изоляции. Для измерений на объектах с высоким уровнем помех рекомендуется использовать экранированные провода с заземлением экрана.
Подготовка объекта измерения
Объект должен быть полностью отключён от источника питания. Все коммутационные аппараты, через которые может быть подано напряжение, следует зафиксировать в отключённом положении. На приводах выключателей и разъединителей вывешиваются запрещающие плакаты.
Обязательно выполняется проверка отсутствия напряжения на всех фазах (полюсах) испытуемого оборудования. После этого оборудование заземляется на время, достаточное для снятия ёмкостного заряда. Время разряда зависит от ёмкости объекта и может составлять от нескольких секунд для коротких кабельных линий до нескольких минут для протяжённых кабелей и обмоток крупных машин.
Перед подключением мегаомметра заземление снимается. Концы измерительных проводов подключаются к токоведущим частям с соблюдением полярности (если она указана в инструкции на прибор). Экран или охранное кольцо (при наличии) используется для исключения влияния поверхностных токов утечки, особенно при измерениях в условиях повышенной влажности.
| Тип оборудования | Рекомендуемое испытательное напряжение | Минимальное сопротивление изоляции (ориентировочно) |
|---|---|---|
| Кабельные линии до 1 кВ | 500–1000 В | 0,5 МОм |
| Электродвигатели до 1 кВ | 500–1000 В | 1 МОм |
| Трансформаторы до 35 кВ | 2500 В | Согласно нормам для данного напряжения |
| Распределительные устройства 6–10 кВ | 2500 В | Согласно ПУЭ и РД |
Приведённые в таблице значения носят ориентировочный характер и в каждом конкретном случае должны уточняться по действующим нормам для данного вида оборудования.
4. Особенности проведения измерений на промышленных предприятиях
На промышленных объектах портативные мегаомметры применяются наиболее часто. Здесь приходится работать с кабельными линиями различной протяжённости, электродвигателями, пускорегулирующей аппаратурой и вторичными цепями.
Одной из главных особенностей является наличие сильных электромагнитных помех от работающего оборудования. Даже при отключённом испытуемом участке наводки могут искажать показания прибора, особенно при измерении высоких значений сопротивления изоляции. В таких случаях рекомендуется:
- использовать режим измерения с усреднением (если он предусмотрен в приборе);
- выполнять измерения в периоды минимальной нагрузки цеха;
- применять экранированные измерительные провода;
- по возможности удалять мегаомметр от мощных источников помех.
Вторая особенность — высокая ёмкость многих объектов (длинные кабели, обмотки крупных машин). После подачи испытательного напряжения ток заряда ёмкости может быть значительным, и прибор показывает заниженное значение сопротивления. Необходимо выдерживать время, достаточное для завершения переходного процесса (обычно 15–60 с в зависимости от ёмкости), и фиксировать показание только после его стабилизации.
На промышленных предприятиях часто встречаются участки с загрязнённой или увлажнённой изоляцией. В этих условиях особое значение приобретает использование охранного электрода (экрана). Подключение экрана позволяет исключить влияние поверхностных токов утечки и получить значение объёмного сопротивления изоляции, которое более объективно характеризует её состояние.
При измерениях на работающем предприятии важно соблюдать технологическую дисциплину: не оставлять мегаомметр подключённым к оборудованию после окончания измерений, своевременно снимать испытательное напряжение и разряжать объект. Невыполнение этих требований создаёт опасность поражения электрическим током для персонала, который может приступить к работе с оборудованием, считая его обесточенным.
5. Особенности работы на объектах электроэнергетики и подстанциях
На объектах электроэнергетики требования к измерениям сопротивления изоляции ещё более жёсткие. Здесь портативные мегаомметры используют для контроля изоляции трансформаторов, выключателей, разъединителей, кабельных линий 6–35 кВ и выше, а также вторичных цепей релейной защиты и автоматики.
Особенностью работы на подстанциях является необходимость строгого соблюдения организационных и технических мероприятий, предусмотренных правилами по охране труда при эксплуатации электроустановок. Измерения выполняются только по наряду-допуску или распоряжению, с оформлением всех необходимых документов.
При работе с оборудованием высокого напряжения портативный мегаомметр должен иметь соответствующий класс защиты и испытательное напряжение, достаточное для данного вида оборудования. Для изоляции 6–10 кВ обычно применяют напряжение 2500 В, для более высоких классов — 5000 В и выше (если это допускается конструкцией прибора и нормами).
На энергообъектах часто приходится измерять сопротивление изоляции обмоток трансформаторов. В этом случае важно правильно выбирать схему подключения: измерение «обмотка — корпус», «обмотка — обмотка» и т.д. После каждого измерения обмотки необходимо разряжать, используя специальный разрядный резистор или встроенную функцию разряда прибора.
Ещё одна специфическая особенность — наличие остаточного намагничивания и ёмкостных зарядов на трансформаторах и длинных воздушных линиях. Даже после отключения и заземления оборудования на нём может сохраняться потенциал, достаточный для повреждения входных цепей мегаомметра. Поэтому перед подключением прибора обязательно выполняется дополнительная проверка отсутствия напряжения и повторное заземление на короткое время.
При измерениях во вторичных цепях релейной защиты необходимо учитывать, что испытательное напряжение мегаомметра может повредить чувствительные электронные блоки. В таких случаях применяют пониженное испытательное напряжение (обычно 100–250 В) либо полностью исключают подачу напряжения на электронные устройства, отключая их от измерительной схемы.
На открытых распределительных устройствах работа часто ведётся при неблагоприятных погодных условиях. В этом случае особое внимание уделяется состоянию изоляции самого мегаомметра и измерительных проводов. Приборы в корпусах с недостаточной степенью защиты по ГОСТ 14254 не должны применяться при дожде, снегопаде или сильном тумане.
6. Влияние климатических и внешних факторов
Условия окружающей среды оказывают существенное и часто недооцениваемое влияние как на показания портативного мегаомметра, так и на фактическое состояние изоляции испытуемого оборудования. На объектах измерения почти никогда не проводятся в идеальных лабораторных условиях, поэтому специалист обязан учитывать температуру воздуха и оборудования, относительную влажность, степень загрязнения поверхностей, наличие электромагнитных помех и даже скорость ветра на открытых распределительных устройствах.
Температура является одним из самых сильных факторов. Сопротивление изоляции большинства диэлектрических материалов снижается при повышении температуры по закону, близкому к экспоненциальному. Для корректного сравнения результатов, полученных в разное время года или в разных частях объекта, применяют приведение к базовой температуре (обычно +20 °C). Приближённая формула имеет вид:
\[ R_{t2} = R_{t1} \cdot e^{b(t1 - t2)} \]где \( R_{t1} \) — сопротивление, измеренное при температуре \( t1 \), \( R_{t2} \) — приведённое значение при температуре \( t2 \), \( b \) — температурный коэффициент, зависящий от материала изоляции (для бумажно-масляной изоляции трансформаторов он составляет примерно 0,04–0,06, для полиэтиленовой изоляции кабелей — иные значения).
На практике температура оборудования часто отличается от температуры воздуха. Кабели, проложенные в земле или в кабельных каналах, прогреваются медленнее, чем оборудование на открытом воздухе. Поэтому перед измерением рекомендуется выдерживать оборудование в стабильных условиях не менее 1–2 часов и фиксировать температуру именно изоляции, а не окружающего воздуха.
Относительная влажность воздуха выше 75–80 % резко увеличивает поверхностную проводимость. Влага образует тонкую плёнку на поверхности изоляторов, по которой протекают токи утечки. Эти токи регистрируются мегаомметром как снижение сопротивления изоляции. В таких условиях обязательным становится использование охранного электрода (экрана). Правильное подключение экрана позволяет практически полностью исключить влияние поверхностных токов и измерить объёмное сопротивление изоляции.
Загрязнение поверхностей пылью, солями, продуктами коррозии, промышленными выбросами действует аналогично повышенной влажности. На химических и металлургических предприятиях, а также в приморских районах загрязнение может быть настолько сильным, что без предварительной очистки изоляторов измерения теряют смысл. Очистку следует выполнять только разрешёнными методами, не повреждая поверхность изоляции.
Электромагнитные помехи характерны для действующих промышленных предприятий и подстанций. Наводки от силовых трансформаторов, частотных преобразователей, сварочных аппаратов и мощных электродвигателей создают нестабильность показаний, особенно при измерении сопротивлений свыше 1–10 ГОм. Для снижения влияния помех применяют экранированные измерительные провода с заземлённым экраном, режимы усреднения и фильтрации, а также выбирают время измерений в периоды минимальной нагрузки.
| Внешний фактор | Характер влияния | Степень влияния | Основные меры компенсации |
|---|---|---|---|
| Повышение температуры | Снижение объёмного сопротивления | Высокая | Приведение результатов к +20 °C |
| Относительная влажность > 80 % | Рост поверхностных токов утечки | Очень высокая | Обязательное использование охранного электрода |
| Загрязнение поверхностей | Снижение поверхностного сопротивления | Высокая | Очистка изоляторов перед измерением |
| Электромагнитные помехи | Нестабильность и завышение/занижение показаний | Средняя–высокая | Экранированные провода, режим усреднения |
| Ветер и вибрация | Нестабильный контакт, ложные срабатывания | Средняя | Фиксация проводов и зажимов |
На открытых распределительных устройствах дополнительно приходится учитывать влияние осадков и конденсата. Измерения во время дождя, мокрого снега или сильного тумана, как правило, не проводятся. Если измерения всё же необходимы, используют приборы с высокой степенью защиты оболочки и тщательно контролируют состояние изоляции самих измерительных проводов.
7. Требования техники безопасности
Работа с портативным мегаомметром относится к работам, выполняемым под напряжением, даже если испытательное напряжение относительно невелико. Ёмкость длинных кабельных линий, обмоток трансформаторов и крупных электрических машин способна накапливать заряд, достаточный для создания опасного потенциала после отключения прибора.
Основные организационные и технические мероприятия включают:
- оформление работ нарядом-допуском или распоряжением в соответствии с действующими правилами по охране труда при эксплуатации электроустановок;
- назначение производителя работ и, при необходимости, наблюдающего;
- проверку отсутствия напряжения на всех фазах (полюсах) испытуемого оборудования указателем напряжения соответствующего класса;
- наложение заземления на время, достаточное для снятия ёмкостного заряда;
- вывешивание запрещающих плакатов на приводах коммутационных аппаратов;
- использование электрозащитных средств (диэлектрические перчатки, коврики, боты) в зависимости от условий работы.
После окончания измерения объект обязательно разряжается. Разряд выполняется либо встроенной функцией прибора, либо через специальный разрядный резистор. Категорически запрещается разряжать оборудование металлическим стержнем или отвёрткой без ограничения тока разряда — это может привести к повреждению изоляции и возникновению опасной дуги.
Персонал, выполняющий измерения, должен иметь группу по электробезопасности не ниже III. При работе на оборудовании выше 1000 В требования к квалификации повышаются. Запрещается выполнять измерения одному человеку в условиях, когда требуется наряд-допуск.
Особую осторожность следует соблюдать при работе на высоте, в кабельных каналах, в стеснённых условиях и при недостаточной освещённости. Измерительные провода не должны создавать дополнительных препятствий и опасностей для перемещения персонала.
На действующих предприятиях важно исключить возможность подачи напряжения на оборудование со стороны смежных цепей. Для этого проверяется схема, отключаются все возможные источники питания, а при необходимости устанавливаются дополнительные переносные заземления.
8. Характерные ошибки при эксплуатации и методы их исключения
Большинство случаев получения недостоверных результатов и повреждения приборов связано с повторяющимися ошибками персонала. Знание этих ошибок и методов их предотвращения позволяет существенно повысить качество измерений.
Наиболее распространённые ошибки:
- Недостаточная выдержка времени под испытательным напряжением. На объектах большой ёмкости ток заряда может длиться 30–90 секунд. Фиксация показаний раньше стабилизации приводит к занижению сопротивления изоляции в несколько раз.
- Отсутствие или некачественный разряд объекта после измерения. Оставшийся заряд создаёт опасность поражения электрическим током и может вывести из строя входные цепи следующего прибора.
- Игнорирование температуры и влажности при сравнении результатов. Без приведения к единым условиям невозможно объективно оценить динамику изменения состояния изоляции.
- Неправильное или отсутствующее подключение охранного электрода при измерениях во влажных или загрязнённых условиях.
- Использование мегаомметра с истёкшим сроком поверки или с повреждёнными измерительными проводами.
- Подключение прибора к оборудованию, на котором сохраняется остаточное напряжение или наведённый потенциал.
- Применение завышенного испытательного напряжения на оборудовании с ослабленной изоляцией или на цепях, содержащих электронные компоненты.
| Типичная ошибка | Возможные последствия | Метод предотвращения |
|---|---|---|
| Короткое время измерения | Заниженные показания, ложный вывод о плохом состоянии изоляции | Выдержка до полной стабилизации показаний (не менее 60 с) |
| Отсутствие разряда | Опасность поражения током, повреждение оборудования | Обязательный разряд после каждого измерения |
| Работа без поверки | Результаты не имеют юридической силы | Контроль срока поверки перед каждым выездом |
| Измерение без экрана во влажных условиях | Сильное занижение сопротивления | Подключение охранного электрода |
| Завышенное испытательное напряжение | Повреждение ослабленной изоляции или электроники | Выбор напряжения строго по нормам и документации |
Для систематического исключения ошибок на крупных предприятиях рекомендуется разрабатывать локальные инструкции по измерению сопротивления изоляции с учётом конкретного оборудования и условий работы. Полезно также вести журнал измерений с фиксацией температуры, влажности и применённого испытательного напряжения.
9. Техническое обслуживание, хранение и периодическая поверка
Срок службы портативного мегаомметра и стабильность его метрологических характеристик напрямую зависят от соблюдения правил технического обслуживания и хранения.
После каждого рабочего дня рекомендуется:
- очистить корпус прибора от пыли и загрязнений мягкой тканью;
- осмотреть измерительные провода на предмет трещин, надломов, следов перегрева и повреждения изоляции;
- проверить состояние зажимов и наконечников;
- убедиться в отсутствии влаги внутри разъёмов;
- при необходимости подзарядить аккумуляторную батарею.
Хранение приборов осуществляется в сухих отапливаемых помещениях при температуре от +5 до +40 °C и относительной влажности не более 80 %. Не допускается хранение вблизи отопительных приборов, в условиях вибрации, воздействия агрессивных паров и прямых солнечных лучей. При длительном перерыве в работе аккумуляторные батареи следует периодически подзаряжать согласно инструкции изготовителя, чтобы избежать глубокого разряда.
Периодическая поверка выполняется, как правило, один раз в год в сроки, установленные в описании типа средства измерений. Внеочередная поверка проводится после ремонта, после падения прибора, попадания влаги, воздействия недопустимого напряжения или при появлении сомнений в исправности.
Перед представлением на поверку прибор должен быть очищен, аккумулятор полностью заряжен, а измерительные провода — исправны. Результаты поверки оформляются свидетельством установленного образца. Эксплуатация мегаомметра без действующего свидетельства о поверке на объектах, где требуется официальное подтверждение результатов, запрещена.
Регулярное техническое обслуживание и своевременная поверка позволяют поддерживать прибор в состоянии, пригодном для получения достоверных и юридически значимых результатов измерений на протяжении всего срока службы.
10. Практические рекомендации по выбору режима работы
Правильный выбор испытательного напряжения и режима работы портативного мегаомметра определяет как достоверность результатов, так и сохранность испытуемого оборудования.
Для электроустановок напряжением до 1000 В в большинстве случаев применяют испытательное напряжение 500 В или 1000 В. Использование более высоких напряжений на низковольтной изоляции, особенно если она уже имеет признаки старения или увлажнения, может привести к её повреждению. Для оборудования 6–10 кВ и выше обычно используют 2500 В, а при необходимости и более высокие значения, если это допускается нормами и конструкцией прибора.
При наличии в измерительной схеме электронных устройств (микропроцессорные блоки релейной защиты, преобразователи частоты, блоки питания) испытательное напряжение должно быть ограничено значениями, указанными в документации на эти устройства. В ряде случаев электронные компоненты полностью исключают из схемы измерения.
Режим автоматического разряда после окончания теста существенно повышает безопасность и должен использоваться всегда, когда он предусмотрен прибором. Режим усреднения показаний рекомендуется при работе в условиях сильных электромагнитных помех. Некоторые современные приборы позволяют задавать время измерения и автоматически фиксировать значение после стабилизации — эта функция особенно полезна на ёмкостных объектах.
При выборе портативного мегаомметра для постоянной работы на объектах следует обращать внимание на следующие характеристики:
- диапазон испытательных напряжений, соответствующий парку оборудования предприятия;
- степень защиты корпуса (для работы на открытом воздухе желательно не ниже IP54–IP65);
- наличие функции разряда и охранного электрода;
- время непрерывной работы от аккумулятора;
- удобство индикации в условиях яркого освещения и при недостатке света;
- возможность сохранения результатов измерений и передачи данных.
Соблюдение изложенных в статье рекомендаций позволяет получать достоверные результаты контроля состояния изоляции, сохранять исправность оборудования и обеспечивать безопасность персонала. Для регулярного выполнения измерений сопротивления изоляции на промышленных и энергетических объектах целесообразно иметь в наличии современный портативный мегаомметр, который можно купить с учётом требуемого диапазона напряжений, условий эксплуатации и необходимого функционала. Актуальная цена и комплектация позволяют подобрать прибор, оптимально соответствующий задачам конкретного предприятия или организации.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
