1. Роль мегаомметра в системе комплексных испытаний электрооборудования
Комплексные испытания электрооборудования представляют собой систему взаимосвязанных проверок, направленных на подтверждение работоспособности, безопасности и соответствия оборудования установленным нормам. В этой системе измерение сопротивления изоляции занимает одно из ключевых мест, поскольку состояние изоляции напрямую определяет надёжность работы электрических машин, аппаратов, кабельных линий и распределительных устройств.
Мегаомметр является основным средством измерения, позволяющим оперативно оценить качество изоляции при постоянном напряжении. В отличие от других видов испытаний, измерение сопротивления изоляции выполняется относительно быстро, не требует сложной подготовки объекта и даёт количественную характеристику состояния диэлектрических материалов. Именно поэтому мегаомметр применяется практически на всех стадиях жизненного цикла электрооборудования: при входном контроле, после монтажа, в процессе эксплуатации и после ремонтов.
Роль прибора заключается не только в получении числового значения сопротивления изоляции. Результаты мегаомметрирования служат исходными данными для принятия решений о возможности проведения последующих более жёстких испытаний, таких как испытания повышенным напряжением. Если сопротивление изоляции ниже допустимых значений, дальнейшие высоковольтные испытания, как правило, не проводят, чтобы избежать повреждения оборудования.
В комплексных испытаниях мегаомметр выполняет функцию первичного диагностического инструмента. По результатам измерений можно выявить:
- увлажнение изоляции;
- загрязнение поверхности изоляционных конструкций;
- наличие скрытых дефектов в виде трещин или воздушных включений;
- снижение электрической прочности вследствие старения материалов.
Важной особенностью применения мегаомметра является возможность оценки динамики изменения сопротивления изоляции во времени. Измерение проводится не только в момент подачи испытательного напряжения, но и через определённые интервалы (обычно 15 и 60 секунд). Это позволяет вычислить коэффициент абсорбции, который характеризует степень увлажнения и загрязнения изоляции.
Коэффициент абсорбции определяется по формуле:
\[ K_{\text{абс}} = \frac{R_{60}}{R_{15}} \]где \( R_{60} \) — сопротивление изоляции, измеренное через 60 секунд после подачи напряжения, \( R_{15} \) — сопротивление изоляции через 15 секунд.
Значение коэффициента абсорбции меньше 1,3 обычно указывает на увлажнение изоляции и необходимость дополнительных мер по сушке или очистке. Таким образом, мегаомметр даёт не только статическую оценку, но и информацию о процессах, происходящих в диэлектрике под воздействием постоянного напряжения.
В системе комплексных испытаний результаты, полученные с помощью мегаомметра, рассматриваются в совокупности с данными других методов: измерениями сопротивления обмоток постоянному току, проверкой коэффициента трансформации, испытаниями повышенным напряжением, измерениями частичных разрядов и тепловизионным контролем. Только комплексный подход позволяет сформировать объективное заключение о техническом состоянии оборудования.

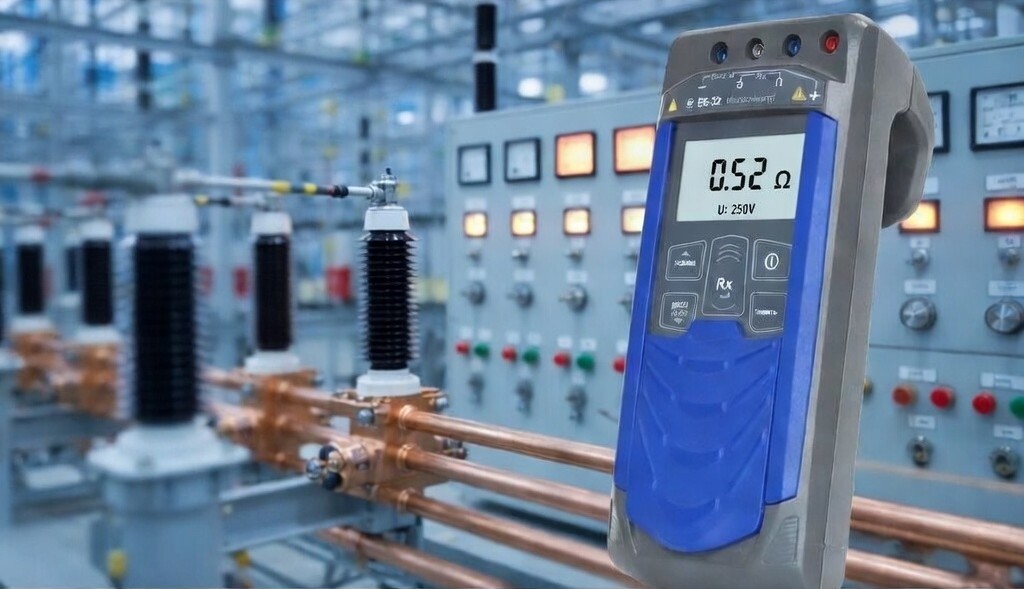

Закажите мегаомметр Е6-32 с ярким ЖК-дисплеем и удобным управлением для ежедневного использования.
2. Место измерения сопротивления изоляции среди других видов испытаний
Измерение сопротивления изоляции занимает особое положение в иерархии методов контроля электрооборудования. Оно относится к группе неразрушающих испытаний и выполняется до проведения любых высоковольтных воздействий. Это обусловлено тем, что при низком сопротивлении изоляции приложение повышенного напряжения может привести к пробою и выходу оборудования из строя.
В типовой программе комплексных испытаний последовательность работ обычно выглядит следующим образом:
- Внешний осмотр и проверка комплектности.
- Измерение сопротивления изоляции мегаомметром.
- Измерение сопротивления обмоток постоянному току.
- Проверка коэффициента трансформации и группы соединения обмоток (для трансформаторов).
- Испытания повышенным напряжением промышленной частоты или выпрямленным напряжением.
- Измерение диэлектрических потерь (tg δ) и ёмкости.
- Испытания на частичные разряды (при необходимости).
- Функциональные и нагрузочные испытания.
Как видно из последовательности, мегаомметрирование выполняется на самом раннем этапе электрических испытаний. Это позволяет своевременно выявить грубые дефекты изоляции и исключить повреждение оборудования при последующих воздействиях.
Сравнительная характеристика основных видов испытаний представлена в таблице.
| Вид испытания | Основная цель | Характер воздействия | Место в программе испытаний |
|---|---|---|---|
| Измерение сопротивления изоляции | Оценка состояния изоляции при постоянном напряжении | Неразрушающее | Первый этап электрических испытаний |
| Измерение сопротивления обмоток | Проверка целостности и качества соединений | Неразрушающее | После измерения сопротивления изоляции |
| Испытание повышенным напряжением | Проверка электрической прочности | Потенциально разрушающее | После положительных результатов мегаомметрирования |
| Измерение tg δ и ёмкости | Оценка качества изоляции и наличия увлажнения | Неразрушающее | Параллельно или после высоковольтных испытаний |
| Измерение частичных разрядов | Выявление локальных дефектов | Неразрушающее | На заключительных этапах |
Мегаомметр, таким образом, выполняет роль «фильтра»: только оборудование, успешно прошедшее измерение сопротивления изоляции, допускается к более ответственным и потенциально опасным видам испытаний. Это правило закреплено в большинстве нормативных документов, регламентирующих порядок проведения приёмо-сдаточных и профилактических испытаний.
Следует отметить, что измерение сопротивления изоляции не заменяет другие методы диагностики. Оно даёт информацию о состоянии изоляции в целом, но не позволяет локализовать место дефекта с высокой точностью. Для детальной диагностики применяются методы измерения частичных разрядов, тепловизионный контроль и анализ переходных процессов. Однако без предварительного мегаомметрирования эти методы либо теряют информативность, либо становятся небезопасными.
3. Этапы применения мегаомметра при комплексных испытаниях
Применение мегаомметра в рамках комплексных испытаний электрооборудования осуществляется на нескольких этапах жизненного цикла объекта. Каждый этап имеет свои особенности по объёму измерений, значениям испытательного напряжения и критериям оценки результатов.
Этап входного контроля. При поступлении оборудования на объект или на склад измерение сопротивления изоляции выполняется для выявления повреждений, полученных при транспортировке и хранении. На этом этапе особое внимание уделяется состоянию изоляции кабелей, обмоток электродвигателей и трансформаторов. Результаты фиксируются в протоколах входного контроля и служат базовыми значениями для последующих сравнений.
Этап послемонтажных испытаний. После завершения монтажных работ измерение сопротивления изоляции проводится перед подачей рабочего напряжения. Здесь проверяется не только само оборудование, но и качество монтажа: отсутствие повреждений изоляции при прокладке кабелей, правильность выполнения концевых заделок, отсутствие увлажнения в результате атмосферных воздействий.
Этап приёмо-сдаточных испытаний. В состав приёмо-сдаточных испытаний обязательно входит измерение сопротивления изоляции всех элементов электроустановки. Результаты сравниваются с нормативными значениями, установленными для данного вида оборудования. При несоответствии нормам оборудование не допускается к эксплуатации до устранения причин снижения сопротивления изоляции.
Этап периодических профилактических испытаний. В процессе эксплуатации измерение сопротивления изоляции выполняется с периодичностью, установленной нормативными документами и локальными инструкциями. Для большинства видов оборудования периодичность составляет от одного раза в год до одного раза в три года в зависимости от условий эксплуатации и категории помещения.
Этап послеремонтных испытаний. После капитального или текущего ремонта измерение сопротивления изоляции является обязательным. Особенно важно контролировать состояние изоляции после сушки обмоток, замены кабельных муфт или восстановления изоляционных конструкций.
На каждом из перечисленных этапов применяются различные значения испытательного напряжения мегаомметра. Выбор напряжения определяется номинальным напряжением испытываемого оборудования и требованиями нормативных документов. Типовые значения испытательного напряжения приведены ниже.
| Номинальное напряжение оборудования | Испытательное напряжение мегаомметра |
|---|---|
| до 100 В | 100 В или 250 В |
| от 100 В до 500 В | 500 В |
| от 500 В до 1000 В | 1000 В |
| свыше 1000 В | 2500 В |
Важно подчеркнуть, что при комплексных испытаниях высоковольтного оборудования (выше 1000 В) измерение сопротивления изоляции мегаомметром на 2500 В является обязательным этапом, предшествующим испытаниям повышенным напряжением. Без положительных результатов мегаомметрирования проведение высоковольтных испытаний не допускается.
Особое значение имеет подготовка объекта к измерениям. Перед подключением мегаомметра оборудование должно быть отключено от сети, разряжено и заземлено. Все посторонние цепи, которые могут повлиять на результаты измерений, должны быть отсоединены. Несоблюдение этих требований приводит к получению недостоверных данных и может создать опасность поражения электрическим током.
4. Требования нормативных документов к мегаомметру и методике измерений
Требования к средствам измерения сопротивления изоляции и методике проведения измерений установлены рядом нормативных документов. К основным из них относятся Правила устройства электроустановок (ПУЭ), нормы испытания электрооборудования, а также государственные стандарты, регламентирующие методы измерения электрического сопротивления изоляции.
Согласно действующим нормам, мегаомметр, применяемый при комплексных испытаниях, должен обеспечивать:
- возможность выбора испытательного напряжения в соответствии с номинальным напряжением оборудования;
- погрешность измерения, не превышающую установленных значений (как правило, не более ±15 % в рабочем диапазоне);
- защиту от влияния внешних электромагнитных помех;
- возможность измерения коэффициента абсорбции;
- автоматический разряд объекта измерения после завершения испытаний.
Методика измерений предусматривает обязательное выполнение ряда условий. Перед началом измерений необходимо убедиться в отсутствии напряжения на объекте. Затем производится кратковременное заземление токоведущих частей для снятия остаточных зарядов. Только после этого допускается подключение измерительных проводов мегаомметра.
При измерении сопротивления изоляции обмоток электрических машин и трансформаторов рекомендуется соблюдать следующую последовательность:
- Измерение сопротивления изоляции каждой обмотки относительно корпуса и других обмоток.
- Измерение сопротивления изоляции между обмотками.
- Фиксация показаний через 15 и 60 секунд для расчёта коэффициента абсорбции.
- Разряд объекта после каждого измерения.
Нормативные документы устанавливают минимально допустимые значения сопротивления изоляции в зависимости от вида оборудования и условий эксплуатации. Для электрооборудования напряжением до 1000 В в большинстве случаев минимальное сопротивление изоляции принимается равным 0,5 МОм. Для оборудования выше 1000 В требования существенно выше и зависят от типа изоляции и номинального напряжения.
Особое внимание уделяется температуре объекта измерения. Сопротивление изоляции существенно зависит от температуры. Поэтому в протоколах испытаний обязательно указывается температура, при которой проводились измерения. При необходимости результаты приводят к температуре 20 °C с использованием соответствующих температурных коэффициентов.
Зависимость сопротивления изоляции от температуры приближённо описывается выражением:
\[ R_{\text{t}} = R_{20} \cdot e^{-\alpha (t - 20)} \]где \( R_{\text{t}} \) — сопротивление изоляции при температуре \( t \), \( R_{20} \) — сопротивление при 20 °C, \( \alpha \) — температурный коэффициент, зависящий от типа изоляции.
Соблюдение требований нормативных документов к методике измерений гарантирует сопоставимость результатов, полученных в разное время и разными специалистами. Это особенно важно при анализе динамики изменения состояния изоляции в процессе эксплуатации оборудования.
Кроме того, нормативные документы регламентируют периодичность поверки мегаомметров. Прибор, применяемый при комплексных испытаниях, должен иметь действующее свидетельство о поверке. Использование непроверенных средств измерения не допускается, поскольку это ставит под сомнение достоверность полученных результатов и юридическую значимость протоколов испытаний.
5. Типовые схемы подключения и порядок проведения измерений
Правильное подключение мегаомметра и соблюдение последовательности операций определяют достоверность результатов измерений сопротивления изоляции. Ошибки на этом этапе приводят к завышенным или заниженным показаниям и могут создать опасность поражения электрическим током.
Перед началом измерений необходимо выполнить следующие подготовительные действия:
- отключить испытываемое оборудование от всех источников питания;
- разрядить ёмкостные элементы путём кратковременного заземления токоведущих частей;
- отсоединить все внешние цепи, которые могут шунтировать измеряемую изоляцию;
- очистить поверхности изоляторов от загрязнений и влаги в зоне подключения измерительных проводов;
- убедиться в исправности самого мегаомметра и целостности измерительных кабелей.
Типовая схема измерения сопротивления изоляции обмотки относительно корпуса выглядит следующим образом. Вывод «линия» (L) мегаомметра подключается к испытываемой обмотке, вывод «земля» (E) — к корпусу оборудования или заземляющему устройству. При необходимости использования охранного электрода вывод «экран» (G) подключается к поверхности изолятора между токоведущей частью и корпусом. Охранный электрод исключает влияние поверхностных токов утечки и позволяет более точно оценить объёмное сопротивление изоляции.
При измерении сопротивления изоляции между обмотками выводы мегаомметра подключаются к соответствующим обмоткам, а корпус оборудования заземляется. В этом случае важно обеспечить надёжный контакт и исключить возможность случайного замыкания цепей.
Порядок проведения измерений включает следующие этапы:
- Подключение измерительных проводов согласно выбранной схеме.
- Выбор испытательного напряжения в соответствии с номинальным напряжением оборудования.
- Подача напряжения и фиксация показаний через 15 секунд.
- Продолжение измерения и фиксация показаний через 60 секунд.
- Отключение напряжения и автоматический или ручной разряд объекта.
- Запись результатов в протокол с указанием температуры окружающей среды и температуры объекта.
При работе с оборудованием, имеющим значительную ёмкость (длинные кабельные линии, конденсаторные батареи, крупные электрические машины), процесс установления показаний может занимать более 60 секунд. В таких случаях рекомендуется выдерживать время до полной стабилизации стрелки или цифрового индикатора.
Для кабельных линий типовая схема измерения предусматривает поочерёдное испытание каждой жилы относительно остальных жил, соединённых вместе и с металлической оболочкой (экраном). После каждого измерения обязательно выполняется разряд кабеля. При работе с длинными кабелями время разряда может составлять несколько минут.
Особое внимание следует уделять безопасности. Во время подачи испытательного напряжения на объект запрещается прикасаться к токоведущим частям и измерительным проводам. После завершения измерения необходимо убедиться, что объект полностью разряжен, прежде чем снимать провода.
6. Интерпретация результатов измерений сопротивления изоляции
Полученные с помощью мегаомметра значения сопротивления изоляции требуют правильной интерпретации. Само по себе числовое значение не всегда однозначно характеризует состояние оборудования. Необходимо учитывать тип изоляции, температуру, влажность, время эксплуатации и результаты предыдущих измерений.
Основные критерии оценки результатов:
- соответствие измеренного значения минимально допустимому по нормам;
- величина коэффициента абсорбции;
- динамика изменения сопротивления изоляции по сравнению с предыдущими измерениями;
- стабильность показаний во времени.
Коэффициент абсорбции является важным диагностическим параметром. Его интерпретация приведена в таблице.
| Значение коэффициента абсорбции \( K_{\text{абс}} \) | Оценка состояния изоляции | Рекомендуемые действия |
|---|---|---|
| более 1,5 | Хорошее состояние, изоляция сухая | Оборудование допускается к дальнейшим испытаниям и эксплуатации |
| от 1,3 до 1,5 | Удовлетворительное состояние | Рекомендуется контроль в процессе эксплуатации |
| от 1,0 до 1,3 | Увлажнение или загрязнение изоляции | Требуется сушка или очистка, повторные измерения |
| менее 1,0 | Сильное увлажнение или дефект изоляции | Оборудование не допускается к работе до устранения причин |
При анализе абсолютных значений сопротивления изоляции необходимо приводить результаты к сопоставимой температуре. Если измерения проводились при температуре, значительно отличающейся от 20 °C, выполняется пересчёт. Игнорирование температурной зависимости может привести к ошибочным выводам о состоянии оборудования.
Важным признаком ухудшения состояния изоляции является устойчивая тенденция к снижению сопротивления при последовательных измерениях, выполняемых через равные промежутки времени. Даже если абсолютное значение остаётся выше минимально допустимого, отрицательная динамика служит основанием для углублённой диагностики.
Нестабильность показаний мегаомметра (значительные колебания стрелки или цифровых значений) может указывать на наличие частичных разрядов, перемежающихся дефектов или влияния внешних электромагнитных помех. В таких случаях рекомендуется повторить измерения при отключённых соседних источниках помех и, при необходимости, применить экранирование.
Результаты измерений оформляются протоколом, в котором указываются:
- тип и заводской номер оборудования;
- номинальное напряжение и тип изоляции;
- значение испытательного напряжения мегаомметра;
- измеренные значения \( R_{15} \) и \( R_{60} \);
- рассчитанный коэффициент абсорбции;
- температура объекта и окружающей среды;
- заключение о соответствии нормам.
Протокол является официальным документом и должен храниться в течение всего срока эксплуатации оборудования.
7. Взаимосвязь результатов мегаомметрирования с другими видами испытаний
Результаты измерения сопротивления изоляции тесно связаны с данными, получаемыми при других видах испытаний. Комплексный анализ позволяет повысить достоверность оценки технического состояния электрооборудования и избежать ошибочных решений.
Если сопротивление изоляции соответствует нормам, а коэффициент абсорбции находится в допустимых пределах, это является основанием для проведения испытаний повышенным напряжением. При этом вероятность повреждения оборудования при высоковольтных испытаниях существенно снижается. Напротив, низкое сопротивление изоляции является прямым противопоказанием к подаче повышенного напряжения.
Связь с измерением тангенса угла диэлектрических потерь (tg δ) проявляется в следующем. Повышенное значение tg δ часто сопровождается снижением сопротивления изоляции, особенно при увлажнении. Однако возможны случаи, когда сопротивление изоляции остаётся высоким, а tg δ увеличивается. Это характерно для начальных стадий старения изоляции, когда объёмное сопротивление ещё не снизилось значительно, но диэлектрические потери уже выросли. Поэтому оба метода дополняют друг друга.
При измерении частичных разрядов низкое сопротивление изоляции может маскировать или искажать картину разрядной активности. Поэтому перед измерением частичных разрядов рекомендуется убедиться, что сопротивление изоляции находится на достаточном уровне.
Результаты мегаомметрирования также коррелируют с данными тепловизионного контроля. Локальные перегревы изоляционных конструкций часто сопровождаются снижением сопротивления изоляции в соответствующих зонах. Совместный анализ этих данных помогает локализовать дефекты.
Взаимосвязь методов можно представить в виде следующей логической схемы принятия решений:
- Измерение сопротивления изоляции — первичный отбор.
- При положительном результате — измерение tg δ и ёмкости.
- При необходимости — измерение частичных разрядов.
- При соответствии всех параметров — испытания повышенным напряжением.
- Заключительный функциональный контроль.
Такой подход минимизирует риск повреждения оборудования и повышает информативность комплексных испытаний в целом.
Следует помнить, что ни один из методов не является самодостаточным. Только совокупность результатов, полученных различными способами, позволяет сформировать обоснованное заключение о возможности дальнейшей эксплуатации электрооборудования.
8. Практические особенности применения мегаомметра на различных объектах
Практика применения мегаомметра имеет существенные различия в зависимости от вида испытываемого оборудования и условий его эксплуатации.
Электрические машины (электродвигатели и генераторы). При измерении сопротивления изоляции обмоток статора и ротора важно учитывать наличие конденсаторов и встроенных датчиков температуры. Эти элементы должны быть отключены, чтобы не искажать результаты. Для машин большой мощности время установления показаний может быть увеличено. Особое внимание уделяется измерению сопротивления изоляции подшипников и вала, если это предусмотрено конструкцией.
Силовые трансформаторы. Измерения выполняются для каждой обмотки относительно корпуса и других обмоток. Перед измерениями трансформатор должен быть отключён от сети со всех сторон, а нейтраль — разземлена (если это требуется методикой). После измерений обязательно выполняется разряд обмоток. Для трансформаторов с маслонаполненной изоляцией результаты мегаомметрирования дополняются данными анализа масла.
Кабельные линии. Особенностью является большая ёмкость, что требует увеличенного времени измерения и разряда. Измерения проводятся поочерёдно для каждой жилы. При работе с кабелями, находящимися в эксплуатации длительное время, рекомендуется сравнивать результаты с предыдущими измерениями, выполненными в аналогичных температурных условиях.
Распределительные устройства и комплектные трансформаторные подстанции. Здесь измеряется сопротивление изоляции сборных шин, выключателей, разъединителей и вторичных цепей. Важно обеспечить отключение всех присоединений и разряд ёмкостных делителей напряжения, если они установлены.
Вторичные цепи и цепи управления. Для цепей напряжением до 100 В обычно применяется мегаомметр на 100 или 250 В. Минимально допустимое сопротивление изоляции в большинстве случаев составляет 0,5 МОм. Особое внимание уделяется цепям с электронной аппаратурой — перед измерением чувствительные устройства должны быть отключены или защищены.
В условиях повышенной влажности и загрязнённости результаты измерений могут быть существенно занижены из-за поверхностных токов утечки. В таких случаях применение охранного электрода становится обязательным. Также рекомендуется проводить измерения в наиболее благоприятных климатических условиях либо после предварительной очистки и сушки изоляционных поверхностей.
При работе на объектах с высоким уровнем электромагнитных помех (рядом с работающим оборудованием, вблизи линий электропередачи) возможно влияние на показания цифровых мегаомметров. В этих случаях предпочтение отдаётся приборам с хорошей помехозащищённостью, а измерения по возможности выполняются в периоды минимальной нагрузки.
Практический опыт показывает, что наибольшее число ошибок при мегаомметрировании связано с нарушением правил подготовки объекта и неправильным выбором испытательного напряжения. Соблюдение методики и требований нормативных документов позволяет получать достоверные результаты и обеспечивать безопасность персонала.
При выполнении комплексных испытаний электрооборудования надёжный и точный мегаомметр является необходимым инструментом. От качества прибора напрямую зависят достоверность диагностики и безопасность проведения работ. Современные модели мегаомметров обеспечивают широкий диапазон испытательных напряжений, автоматический расчёт коэффициента абсорбции, защиту от ошибок оператора и удобство работы в полевых условиях. Вы можете купить мегаомметр, соответствующий задачам вашего предприятия, выбрав оптимальную модель по техническим характеристикам и цене. Актуальная цена и комплектация позволяют подобрать прибор как для лабораторных, так и для полевых измерений.
