Правила безопасной работы с мегаомметром в электроустановках

Оглавление

• 1. Основные опасности при работе с мегаомметром
• 2. Требования к персоналу и допуску
• 3. Подготовительные мероприятия перед измерениями
• 4. Правила безопасного проведения измерений в электроустановках до 1000 В
• 5. Правила безопасного проведения измерений в электроустановках выше 1000 В
• 6. Меры защиты от поражения электрическим током, остаточного и наведённого напряжения
• 7. Действия при обнаружении неисправностей и аварийных ситуациях
• 8. Завершение работ и оформление результатов
• 9. Типичные ошибки, приводящие к травмам или повреждению оборудования

1. Основные опасности при работе с мегаомметром

Работа с мегаомметром в электроустановках относится к работам с повышенной опасностью. Основная особенность прибора заключается в том, что он сам генерирует высокое постоянное напряжение (от 100 В до 2500 В и выше в зависимости от модели и режима). Это напряжение подаётся на объект измерения и может представлять прямую угрозу жизни и здоровью персонала, а также приводить к повреждению оборудования при нарушении правил.

К числу главных опасностей относятся:

• поражение электрическим током от выходного напряжения мегаомметра при касании токоведущих частей или измерительных проводов;
• остаточное напряжение на ёмкостных элементах цепи после завершения измерения (кабели, конденсаторы, обмотки машин);
• наведённое напряжение от соседних работающих линий и оборудования;
• образование электрической дуги при ошибочном подключении или при наличии скрытых дефектов изоляции;
• термическое воздействие при коротком замыкании в цепи измерения;
• механические травмы при работе на высоте или в стеснённых условиях при установке измерительных проводов.

Особую опасность представляет работа в электроустановках, где ранее уже были зафиксированы случаи повреждения изоляции или где оборудование длительное время находилось под нагрузкой. В таких условиях даже кратковременное приложение испытательного напряжения может вызвать пробой и развитие аварии. Согласно требованиям Правил по охране труда при эксплуатации электроустановок (приказ Минтруда России от 15.12.2020 № 903н) все работы с применением мегаомметра должны выполняться только после полной оценки рисков и принятия технических и организационных мер защиты.

Следует помнить, что величина тока, который может протекать через тело человека при касании выходных клемм мегаомметра, определяется выходным напряжением прибора и сопротивлением цепи. Даже при относительно небольшом токе (несколько миллиампер) возможно опасное физиологическое воздействие, особенно при неблагоприятных условиях окружающей среды (влажность, температура, наличие металлических конструкций).

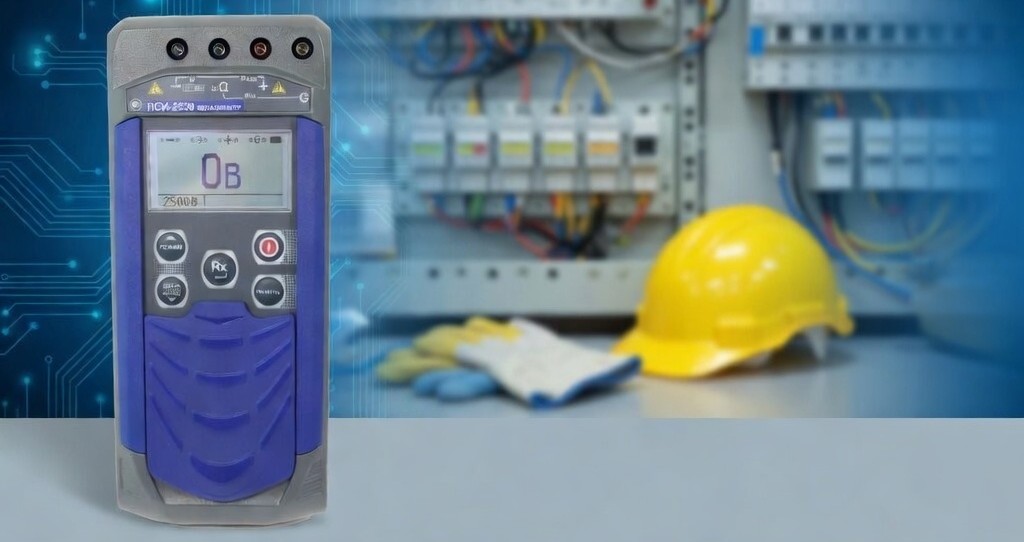

Обеспечьте качественный контроль изоляции — закажите компактный мегаомметр RGK RT-25 с защитой CAT III.

2. Требования к персоналу и допуску

К работе с мегаомметром допускаются только работники, имеющие соответствующую группу по электробезопасности и прошедшие специальное обучение. Минимальные требования зависят от напряжения электроустановки, в которой выполняются измерения.

Работник, выполняющий измерения, должен:

• знать устройство и принцип работы применяемого мегаомметра;
• уметь правильно выбирать испытательное напряжение в зависимости от номинального напряжения объекта;
• владеть приёмами безопасного подключения и отключения измерительных проводов;
• знать способы разрядки ёмкостных объектов после измерений;
• уметь оказывать первую помощь при поражении электрическим током.

Перед допуском к самостоятельной работе с мегаомметром проводится проверка знаний в объёме инструкций по охране труда и действующих нормативных документов. Результаты проверки оформляются в журнале учёта проверки знаний норм и правил работы в электроустановках. Лица, не прошедшие проверку знаний или имеющие просроченные удостоверения, к работе не допускаются.

При выполнении измерений в электроустановках выше 1000 В, а также на кабельных линиях, воздушных линиях и в распределительных устройствах работы, как правило, проводятся по наряду-допуску. В наряде должны быть указаны конкретные меры безопасности, связанные с применением мегаомметра: место установки прибора, способ подключения, необходимость вывешивания запрещающих плакатов, порядок разрядки.

Член бригады, которому поручено проведение измерений, обязан перед началом работы повторно проверить исправность мегаомметра, целостность изоляции измерительных проводов и наличие защитных средств. При обнаружении любых неисправностей прибора или проводов работа должна быть прекращена до устранения замечаний.

3. Подготовительные мероприятия перед измерениями

Качественная подготовка рабочего места и оборудования является основой безопасного проведения измерений. Нарушение этого этапа чаще всего приводит к травмам и повреждению оборудования.

Перед началом работ необходимо выполнить следующий комплекс мероприятий:

1. Получить задание (наряд-допуск или распоряжение) и пройти целевой инструктаж.
2. Убедиться, что электроустановка или её часть, на которой будут выполняться измерения, отключена со всех сторон, откуда может быть подано напряжение.
3. Проверить отсутствие напряжения указателем напряжения, соответствующим классу напряжения электроустановки.
4. Установить заземления в соответствии с требованиями Правил по охране труда при эксплуатации электроустановок.
5. Вывесить запрещающие плакаты «Не включать! Работают люди» на приводах коммутационных аппаратов.
6. Оградить рабочее место и вывесить предупреждающие плакаты при необходимости.
7. Подготовить и проверить средства индивидуальной защиты: диэлектрические перчатки, боты или галоши, коврики, защитные очки.
8. Проверить исправность мегаомметра: отсутствие внешних повреждений, целостность изоляции проводов, работу индикации и органов управления.

Особое внимание уделяется проверке измерительных проводов. Провода должны иметь достаточную длину, надёжную изоляцию и исправные наконечники или зажимы. Использование проводов с повреждённой изоляцией категорически запрещается. Перед каждым измерением рекомендуется провести контрольную проверку мегаомметра путём измерения сопротивления изоляции самих проводов (при разомкнутых концах) и проверки «накоротко».

При подготовке к измерениям на кабельных линиях необходимо дополнительно убедиться в отсутствии остаточного заряда. Для этого кабель предварительно разряжают специальным разрядным устройством или через сопротивление. Разрядку выполняют в диэлектрических перчатках, касаясь сначала заземлённого конца разрядного устройства, а затем — токоведущей жилы.

Рабочее место должно быть достаточно освещено. При недостаточной освещённости применяют переносные светильники во взрывозащищённом или защищённом исполнении в зависимости от условий. Запрещается использовать освещение от временных схем, которые могут создать дополнительную опасность.

Если измерения проводятся на оборудовании, имеющем большую ёмкость (силовые кабели значительной длины, конденсаторные батареи, обмотки крупных электрических машин), необходимо заранее предусмотреть время на разрядку после каждого измерения и подготовить соответствующие разрядные средства.

4. Правила безопасного проведения измерений в электроустановках до 1000 В

В электроустановках напряжением до 1000 В измерения сопротивления изоляции мегаомметром выполняются при соблюдении ряда обязательных условий. Нарушение любого из них резко повышает вероятность травмирования персонала.

Основные правила безопасного проведения измерений:

• Измерения выполняются только на полностью обесточенном оборудовании. Наличие напряжения проверяется указателем напряжения непосредственно перед подключением мегаомметра.
• Все коммутационные аппараты, которыми можно подать напряжение на участок измерений, должны быть отключены, а на их приводах вывешены запрещающие плакаты.
• Измерительные провода подключают сначала к мегаомметру, а затем — к объекту измерения. Отключение производят в обратном порядке.
• Во время подачи испытательного напряжения запрещается касаться токоведущих частей, измерительных проводов и корпуса мегаомметра (если он не имеет дополнительной изоляции).
• После каждого измерения объект необходимо разрядить, касаясь его токоведущих частей заземлённым проводником через сопротивление или специальным разрядником.
• При работе с мегаомметром на напряжение 1000 В и выше рекомендуется использовать диэлектрические перчатки.

Выбор испытательного напряжения производится в соответствии с номинальным напряжением электроустановки и требованиями нормативных документов. Для большинства цепей напряжением до 1000 В применяют мегаомметры на 500 В или 1000 В. Использование более высокого испытательного напряжения без достаточных оснований может привести к повреждению изоляции слаботочных цепей, устройств релейной защиты и автоматики, микропроцессорных блоков.

При измерении сопротивления изоляции цепей, содержащих полупроводниковые элементы, конденсаторы малой ёмкости или микросхемы, необходимо соблюдать особую осторожность. В ряде случаев такие цепи вообще не допускают приложения высокого напряжения мегаомметра, и измерения выполняются другими методами. Перед началом работ следует изучить техническую документацию на оборудование.

Если измерения проводятся на распределительных щитах, сборках и шкафах управления, все дверцы должны быть открыты, а токоведущие части, находящиеся под напряжением в смежных секциях, надёжно ограждены или закрыты изоляционными накладками. Работник не должен касаться одновременно токоведущих частей и заземлённых конструкций.

Продолжительность приложения испытательного напряжения обычно составляет 1 минуту. В течение этого времени необходимо внимательно следить за показаниями прибора. Резкое падение сопротивления или появление признаков пробоя (потрескивание, запах гари, дым) требует немедленного снятия напряжения и выяснения причины.

После завершения измерений на данном участке все временные соединения снимают, разрядку выполняют повторно, и только после этого снимают заземления и плакаты в установленном порядке. Переход к следующему участку измерений допускается только после полного завершения работ на предыдущем.

В условиях повышенной влажности, при температуре ниже +5 °C или выше +40 °C, а также при сильном загрязнении изоляции измерения следует проводить с особой осторожностью. В таких случаях рекомендуется увеличить время разрядки и применять дополнительные средства защиты.

5. Правила безопасного проведения измерений в электроустановках выше 1000 В

Работы с мегаомметром в электроустановках напряжением выше 1000 В относятся к работам повышенной опасности и выполняются, как правило, по наряду-допуску. Требования к организации и проведению таких измерений существенно жёстче, чем в установках до 1000 В.

Обязательные условия безопасного проведения измерений:

• работы выполняются бригадой в составе не менее двух человек, один из которых имеет группу по электробезопасности не ниже IV;
• перед началом измерений производитель работ повторно проверяет отсутствие напряжения на всех токоведущих частях, подлежащих измерению;
• устанавливаются дополнительные переносные заземления со стороны возможной подачи напряжения;
• измерительные провода прокладываются так, чтобы исключить их случайное касание заземлённых конструкций и соседних токоведущих частей;
• во время подачи испытательного напряжения все члены бригады находятся вне зоны возможного поражения и наблюдают за показаниями прибора и состоянием объекта;
• запрещается оставлять мегаомметр подключённым к объекту без постоянного контроля.

При измерениях на силовых трансформаторах, электродвигателях и генераторах необходимо предварительно отсоединить все внешние цепи (кабели, шины, устройства релейной защиты). Обмотки, не участвующие в измерении, должны быть заземлены. Это требование предотвращает появление опасных потенциалов на отключённых обмотках вследствие ёмкостной связи.

Для кабельных линий напряжением 6–35 кВ применяются мегаомметры на 2500 В. Перед измерением кабель обязательно разряжают с обеих сторон. После каждого измерения разрядку повторяют. Время разрядки кабелей большой длины может составлять несколько минут. Разрядку выполняют специальным разрядным устройством с сопротивлением, рассчитанным на соответствующее напряжение.

В распределительных устройствах выше 1000 В измерения сопротивления изоляции шин, выключателей, разъединителей и другого оборудования проводят только после установки заземлений со всех сторон, откуда может быть подано напряжение. Работник, выполняющий подключение измерительных проводов, должен находиться на диэлектрическом коврике или в диэлектрических ботах и использовать диэлектрические перчатки.

Особую осторожность следует соблюдать при работе в комплектных распределительных устройствах (КРУ) и камерах. Дверцы ячеек открывают только после проверки отсутствия напряжения и установки заземлений. Запрещается просовывать руки или инструменты в соседние ячейки, находящиеся под напряжением.

После завершения измерений на объекте выше 1000 В все временные соединения снимают, выполняют повторную разрядку, снимают дополнительные заземления в порядке, обратном их установке, и только после этого допускают снятие основных заземлений и плакатов.

6. Меры защиты от поражения электрическим током, остаточного и наведённого напряжения

Даже при полностью обесточенной электроустановке сохраняется опасность поражения остаточным и наведённым напряжением. Эти факторы часто недооцениваются и становятся причиной травм.

Основные меры защиты:

1. Обязательная разрядка всех ёмкостных объектов после каждого измерения. Разрядку выполняют через сопротивление или специальный разрядник, касаясь сначала заземлённого конца, а затем — токоведущей части.
2. Применение диэлектрических перчаток при подключении и отключении измерительных проводов, а также при выполнении разрядки.
3. Использование диэлектрических бот или галош и диэлектрических ковриков на рабочем месте.
4. Контроль отсутствия наведённого напряжения перед началом работ и периодически в процессе измерений.
5. Установка дополнительных заземлений на протяжённых кабельных и воздушных линиях.
6. Запрет на касание токоведущих частей и измерительных проводов во время подачи испытательного напряжения.

Остаточное напряжение на кабелях и обмотках машин может сохраняться длительное время. Величина остаточного заряда зависит от ёмкости объекта и сопротивления изоляции. Для длинных кабельных линий время безопасной разрядки может превышать 5–10 минут. Пренебрежение повторной разрядкой является одной из наиболее распространённых причин электротравм.

Наведённое напряжение особенно опасно на воздушных линиях, кабелях, проложенных параллельно действующим линиям, а также на оборудовании, расположенном вблизи работающих установок. Перед началом измерений необходимо измерить величину наведённого напряжения. Если оно превышает допустимые значения, устанавливают дополнительные заземления и применяют усиленные средства защиты.

Корпус мегаомметра при работе в электроустановках выше 1000 В рекомендуется дополнительно заземлять, если конструкция прибора это предусматривает. Измерительные провода не должны иметь повреждений изоляции и должны соответствовать классу напряжения.

При работе на высоте или в стеснённых условиях дополнительно применяют страховочные системы и соблюдают требования Правил по охране труда при работе на высоте. Все средства защиты перед применением проверяют на отсутствие внешних повреждений и соответствие срокам периодических испытаний.

7. Действия при обнаружении неисправностей и аварийных ситуациях

В процессе работы с мегаомметром могут возникнуть нештатные ситуации, требующие немедленных и правильных действий.

При обнаружении признаков пробоя изоляции (резкое падение показаний, потрескивание, появление дыма или запаха гари) необходимо:

• немедленно снять испытательное напряжение;
• отключить измерительные провода от объекта;
• выполнить разрядку;
• сообщить производителю работ или ответственному руководителю;
• не возобновлять измерения до выяснения и устранения причины.

При поражении электрическим током одного из работников:

• немедленно освободить пострадавшего от действия тока (отключить мегаомметр, оттянуть пострадавшего с использованием диэлектрических средств);
• вызвать медицинскую помощь;
• приступить к оказанию первой помощи в соответствии с утверждёнными инструкциями;
• обеспечить безопасность остальных членов бригады.

При возникновении пожара или задымления:

• снять напряжение с мегаомметра и объекта;
• применить первичные средства пожаротушения (углекислотные или порошковые огнетушители);
• сообщить о пожаре по установленному порядку;
• эвакуировать людей из опасной зоны.

При обнаружении неисправности самого мегаомметра (отсутствие показаний, повреждение корпуса, искрение, нагрев) работу немедленно прекращают. Неисправный прибор изымают из эксплуатации, составляют акт и передают в ремонт или на поверку. Использование неисправного мегаомметра категорически запрещается.

Все случаи аварийных ситуаций и несчастных случаев расследуются в установленном порядке. Результаты расследования используют для корректировки инструкций и дополнительного обучения персонала.

8. Завершение работ и оформление результатов

Правильное завершение работ так же важно для безопасности, как и их начало. Нарушения на этом этапе часто приводят к подаче напряжения на неподготовленное оборудование или к травмам при последующих работах.

Последовательность действий при завершении измерений:

1. Снять испытательное напряжение с мегаомметра.
2. Отключить измерительные провода сначала от объекта, затем от прибора.
3. Выполнить полную разрядку всех ёмкостных элементов.
4. Убрать измерительные провода и мегаомметр с рабочего места.
5. Снять дополнительные заземления (если устанавливались).
6. Проверить отсутствие забытых инструментов, проводов и приспособлений.
7. Снять запрещающие и предупреждающие плакаты в установленном порядке.
8. Снять основные заземления по разрешению производителя работ.
9. Закрыть двери ячеек, шкафов, камер.
10. Оформить результаты измерений в протоколе или журнале.

В протоколе измерений указывают дату, место, наименование объекта, номинальное и испытательное напряжение, полученные значения сопротивления изоляции, температуру и влажность воздуха, фамилию и подпись лица, выполнявшего измерения. При неудовлетворительных результатах делают соответствующую отметку и сообщают ответственному за электрохозяйство.

После окончания работ по наряду-допуску производитель работ закрывает наряд, делает запись в оперативном журнале и докладывает допускающему или ответственному руководителю работ. Только после этого электроустановка может быть подготовлена к включению.

Средства индивидуальной защиты после использования осматривают, очищают и укладывают на место хранения. Мегаомметр и измерительные провода проверяют на отсутствие повреждений и убирают в специально отведённое место.

9. Типичные ошибки, приводящие к травмам или повреждению оборудования

Анализ несчастных случаев и повреждений оборудования показывает, что большинство происшествий связано с одними и теми же нарушениями. Знание этих ошибок позволяет их предотвратить.

Дополнительные распространённые нарушения:

• игнорирование наведённого напряжения на протяжённых линиях;
• применение мегаомметра с просроченной поверкой;
• отсутствие целевого инструктажа перед началом работ;
• неправильное оформление наряда-допуска или работа без наряда там, где он обязателен;
• использование диэлектрических перчаток с истекшим сроком испытания;
• попытка измерить сопротивление изоляции цепей, содержащих чувствительную электронику, без предварительной оценки допустимости.

Соблюдение изложенных правил, внимательность и дисциплина позволяют свести риски к минимуму. Безопасная работа с мегаомметром — это результат чёткого выполнения технических и организационных мероприятий на каждом этапе: от подготовки до завершения работ.

Для качественного и безопасного выполнения измерений сопротивления изоляции в электроустановках важно использовать исправный и поверенный прибор. Современный мегаомметр с необходимыми диапазонами испытательного напряжения можно купить с учётом конкретных задач и условий эксплуатации. Актуальная цена зависит от технических характеристик и комплектации. Правильный выбор прибора в сочетании с неукоснительным соблюдением правил безопасности обеспечивает надёжность результатов и защиту персонала.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
