Оглавление
- 1. Назначение и принцип работы датчика температуры охлаждающей жидкости
- 2. Типы датчиков температуры охлаждающей жидкости
- 3. Признаки неисправности и когда требуется диагностика
- 4. Подготовка к проверке и необходимый инструмент
- 5. Измерение сопротивления датчика мультиметром
- 6. Проверка электрической цепи и разъёма датчика
- 7. Диагностика сигнала на работающем двигателе
- 8. Типичные неисправности и их признаки по показаниям мультиметра
- 9. Интерпретация результатов измерений
- 10. Рекомендации по замене и профилактике
1. Назначение и принцип работы датчика температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости является одним из ключевых элементов системы управления двигателем внутреннего сгорания. Его основная задача — непрерывно измерять температуру жидкости в системе охлаждения и передавать соответствующий электрический сигнал в электронный блок управления. На основании полученной информации блок управления корректирует состав топливно-воздушной смеси, угол опережения зажигания, частоту вращения холостого хода, а также управляет работой вентилятора системы охлаждения.
Принцип действия большинства современных датчиков основан на изменении электрического сопротивления полупроводникового терморезистора в зависимости от температуры. Чем выше температура охлаждающей жидкости, тем ниже (для датчиков с отрицательным температурным коэффициентом) становится сопротивление чувствительного элемента. Электронный блок управления подаёт на датчик стабилизированное опорное напряжение через внутренний делитель и измеряет падение напряжения на терморезисторе. Полученное значение пересчитывается в температуру по заложенной в память характеристике.
Точность работы датчика напрямую влияет на расход топлива, токсичность отработавших газов и стабильность холостого хода. При завышенных показаниях температуры блок управления обедняет смесь, что может привести к детонации. При заниженных показаниях смесь обогащается, растёт расход топлива. Конструктивно датчик представляет собой герметичный металлический корпус с резьбовой частью. Рабочий диапазон температур большинства датчиков составляет от минус 40 °C до плюс 130–150 °C.
Закажите цифровой мультиметр CEM DT-9908 для диагностики датчика температуры охлаждающей жидкости — измеряйте сопротивление датчика, напряжение сигнала и температуру с помощью термопары, чтобы быстро выявлять неисправности системы охлаждения.
2. Типы датчиков температуры охлаждающей жидкости
По характеру зависимости сопротивления от температуры датчики делятся на два основных класса: с отрицательным температурным коэффициентом (NTC) и с положительным температурным коэффициентом (PTC). Абсолютное большинство современных автомобилей оснащается датчиками NTC. Их сопротивление уменьшается при повышении температуры.
Датчики PTC встречаются значительно реже. При диагностике необходимо всегда уточнять тип установленного датчика, поскольку методика интерпретации результатов измерений для NTC и PTC принципиально различается. По количеству выводов датчики бывают двухконтактными и одноконтактными. Двухконтактные датчики имеют отдельный сигнальный провод и провод массы. Одноконтактные датчики используют в качестве второго полюса корпус двигателя.
Существуют также комбинированные датчики и датчики с цифровым выходным сигналом. Проверка цифровых датчиков мультиметром в режиме измерения сопротивления ограничена. Важным параметром любого датчика является его номинальная характеристика — зависимость сопротивления от температуры. Перед началом измерений необходимо иметь эталонную таблицу для конкретного датчика.
3. Признаки неисправности и когда требуется диагностика
Неисправность датчика температуры охлаждающей жидкости проявляется комплексом симптомов. Наиболее характерными признаками являются:
- затруднённый пуск холодного двигателя или нестабильная работа прогретого мотора;
- повышенный расход топлива при снижении динамических характеристик;
- неустойчивые обороты холостого хода, особенно в режиме прогрева;
- постоянная работа вентилятора системы охлаждения или его отказ;
- загорание контрольной лампы «Check Engine» с кодами ошибок P0115–P0119;
- некорректные показания указателя температуры на комбинации приборов;
- проблемы с включением кондиционера или системы отопления салона.
Диагностику датчика целесообразно проводить при появлении перечисленных симптомов, а также при плановом техническом обслуживании после пробега 60–80 тысяч километров. Дополнительными поводами служат замена охлаждающей жидкости и ремонт системы охлаждения. Симптомы неисправности датчика могут совпадать с признаками неисправности термостата или водяного насоса. Окончательный вывод возможен только после проверки мультиметром.
4. Подготовка к проверке и необходимый инструмент
Основным измерительным прибором служит цифровой мультиметр, способный измерять сопротивление в диапазоне от единиц ом до нескольких десятков килоом с погрешностью не хуже ±1 %. Желательно наличие режима измерения постоянного напряжения до 20 В и функции проверки целостности цепи. Класс точности прибора должен соответствовать требованиям ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
Дополнительно потребуются:
- комплект измерительных щупов с тонкими наконечниками и зажимами типа «крокодил»;
- термометр или пирометр для контроля фактической температуры;
- ёмкости для слива охлаждающей жидкости при необходимости демонтажа;
- ключ или головка соответствующего размера;
- новое уплотнительное кольцо;
- чистая ветошь и средство для очистки контактов.
Перед началом работ автомобиль устанавливают на ровную площадку, двигатель полностью остывает. Разъём датчика тщательно очищают от загрязнений и визуально оценивают состояние контактов. Мультиметр подготавливают: устанавливают свежие элементы питания, проверяют целостность проводов, при необходимости выполняют компенсацию сопротивления щупов. Для измерения сопротивления выбирают диапазон 2 кОм или 20 кОм. При работе на горячем двигателе используют защитные перчатки.
5. Измерение сопротивления датчика мультиметром

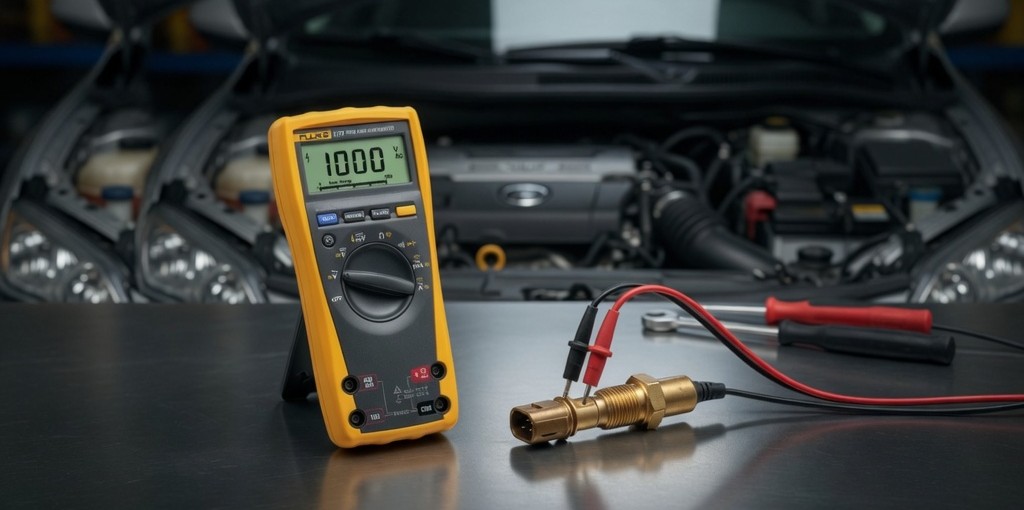

Измерение сопротивления является основным методом проверки датчика температуры охлаждающей жидкости. Процедура выполняется на полностью остывшем двигателе. Разъём датчика отсоединяют от жгута проводов. Мультиметр переводят в режим измерения сопротивления. Щупы подключают к контактным выводам датчика (для двухконтактных моделей) или к сигнальному выводу и корпусу (для одноконтактных). Важно обеспечить надёжный контакт и исключить касание щупов руками.
Полученное значение сопротивления сравнивают с эталонной характеристикой производителя для данной температуры. Рекомендуется контролировать температуру с помощью пирометра. Для большинства распространённых датчиков NTC характерны следующие ориентировочные значения сопротивления:
| Температура охлаждающей жидкости, °C | Типичное сопротивление датчика NTC, кОм | Допустимый диапазон, кОм |
|---|---|---|
| −20 | 14–16 | 12–18 |
| 0 | 5,0–6,0 | 4,5–6,5 |
| 20 | 2,2–2,8 | 2,0–3,2 |
| 40 | 1,1–1,4 | 1,0–1,6 |
| 60 | 0,55–0,70 | 0,50–0,80 |
| 80 | 0,30–0,40 | 0,25–0,45 |
| 100 | 0,17–0,22 | 0,15–0,25 |
| 120 | 0,10–0,14 | 0,09–0,16 |
Если измеренное сопротивление находится внутри допустимого диапазона, датчик по параметру сопротивления можно считать исправным. Значительное увеличение сопротивления указывает на обрыв терморезистора. Значение, близкое к нулю, свидетельствует о коротком замыкании. В обоих случаях датчик подлежит замене.
Для более полной оценки рекомендуется провести измерения при двух-трёх различных температурах. Датчик можно нагреть горячей водой или охладить, контролируя температуру пирометром. Полученные точки позволяют сравнить реальную характеристику с эталонной.
Математически зависимость сопротивления NTC-термистора от абсолютной температуры описывается уравнением:
\[ R_T = R_0 \cdot \exp\left( B \left( \frac{1}{T} - \frac{1}{T_0} \right) \right) \]
где \( R_T \) — сопротивление при температуре \( T \) (в кельвинах), \( R_0 \) — сопротивление при опорной температуре \( T_0 \), \( B \) — коэффициент температурной чувствительности (постоянная Бета). После завершения измерений разъём подключают обратно только после очистки контактов. При демонтаже датчика обязательно заменяют уплотнительное кольцо.
6. Проверка электрической цепи и разъёма датчика
Даже исправный по сопротивлению датчик не обеспечит корректной работы системы, если нарушена электрическая цепь между ним и электронным блоком управления. Поэтому после проверки самого датчика обязательно контролируют состояние разъёма, проводки и качество соединения с массой.
Сначала осматривают разъём. Контакты должны быть чистыми, без следов окисления, перегрева, подгорания или деформации. Корпус разъёма не должен иметь трещин. При наличии загрязнений контакты очищают специальным средством для электрических соединений, после чего проверяют надёжность фиксации ответной части.
Далее мультиметром в режиме прозвонки или измерения сопротивления проверяют целостность сигнального провода от разъёма датчика до соответствующего контакта на блоке управления. Сопротивление исправного провода обычно не превышает 0,5–1 Ом. Значение выше 5 Ом указывает на частичный обрыв, окисление или повреждение изоляции. Одновременно проверяют отсутствие замыкания сигнального провода на массу и на другие цепи жгута.
Особое внимание уделяют качеству массы. Для одноконтактных датчиков корпус двигателя служит вторым полюсом. Мультиметром измеряют сопротивление между корпусом датчика (или ближайшей чистой металлической точкой) и минусовой клеммой аккумулятора. Допустимое значение — не более 0,1–0,3 Ом. Повышенное сопротивление массы приводит к завышению показаний температуры и ошибкам в работе системы управления.
При проверке цепи на автомобилях с двухконтактными датчиками дополнительно контролируют напряжение питания на разъёме (при включённом зажигании). Типичное опорное напряжение составляет 5 В. Отклонение более чем на ±0,2 В может свидетельствовать о неисправности блока управления или обрыве цепи питания датчика.
| Проверяемый параметр | Нормальное значение | Возможная неисправность при отклонении |
|---|---|---|
| Сопротивление сигнального провода | ≤ 1 Ом | Обрыв, окисление, повреждение изоляции |
| Сопротивление массы | ≤ 0,3 Ом | Плохой контакт корпуса, коррозия |
| Опорное напряжение на разъёме | 4,8–5,2 В | Неисправность ЭБУ или цепи питания |
| Замыкание сигнального провода на массу | Отсутствует (∞) | Повреждение изоляции жгута |
7. Диагностика сигнала на работающем двигателе
Проверка сопротивления на остывшем двигателе даёт важную, но неполную информацию. Для оценки реальной работы датчика необходимо контролировать сигнал во время прогрева двигателя. Эта проверка выполняется при подключённом разъёме датчика.
Мультиметр переводят в режим измерения постоянного напряжения. Один щуп подключают к сигнальному проводу (через прокол изоляции или специальный адаптер-разветвитель), второй — к надёжной массе. Зажигание включают, двигатель запускают и наблюдают изменение напряжения по мере прогрева.
Для большинства датчиков NTC характерна следующая зависимость напряжения сигнала от температуры:
| Температура охлаждающей жидкости, °C | Типичное напряжение сигнала, В | Допустимый диапазон, В |
|---|---|---|
| 20 | 3,0–3,5 | 2,8–3,7 |
| 40 | 2,2–2,6 | 2,0–2,8 |
| 60 | 1,5–1,9 | 1,3–2,1 |
| 80 | 0,9–1,3 | 0,8–1,5 |
| 100 | 0,5–0,8 | 0,4–0,9 |
Напряжение должно плавно снижаться по мере прогрева. Резкие скачки, зависание на одном значении или выход за пределы допустимого диапазона указывают на неисправность датчика, плохой контакт в разъёме или повреждение проводки. Если напряжение остаётся высоким (близким к 5 В) даже на прогретом двигателе, это соответствует обрыву датчика или сигнальной цепи. Если напряжение близко к нулю — вероятно короткое замыкание.
Дополнительно можно сравнить показания мультиметра с данными диагностического сканера (параметр ECT или Coolant Temperature). Расхождение более 5–7 °C между фактической температурой (по пирометру) и значением, рассчитанным блоком управления, подтверждает необходимость замены датчика.
8. Типичные неисправности и их признаки по показаниям мультиметра
На практике встречаются несколько характерных неисправностей датчика температуры охлаждающей жидкости и связанных с ним цепей. Каждая из них имеет типичную картину при измерениях мультиметром.
- Обрыв терморезистора или внутренних соединений датчика — сопротивление равно бесконечности на любом диапазоне, напряжение сигнала постоянно близко к опорному (около 5 В).
- Короткое замыкание чувствительного элемента — сопротивление близко к нулю, напряжение сигнала близко к нулю.
- Уход характеристики терморезистора — сопротивление и напряжение выходят за допустимые диапазоны при одной или нескольких температурах, форма зависимости искажена.
- Плохой контакт в разъёме — нестабильные показания сопротивления и напряжения, скачки при шевелении разъёма.
- Обрыв или высокое сопротивление сигнального провода — сопротивление цепи значительно выше нормы, напряжение сигнала завышено.
- Плохая масса (для одноконтактных датчиков) — завышенное сопротивление относительно минусовой клеммы аккумулятора, некорректные показания температуры.
- Замыкание сигнального провода на массу — напряжение сигнала близко к нулю при любом состоянии датчика.
При обнаружении любого из перечисленных отклонений датчик или повреждённый участок цепи подлежат замене. Попытки «подстроить» или восстановить терморезистор нецелесообразны и не обеспечивают долгосрочной надёжности.
9. Интерпретация результатов измерений
Правильная интерпретация данных, полученных мультиметром, позволяет однозначно определить причину неисправности и избежать ошибочной замены исправных деталей.
Если сопротивление датчика на остывшем двигателе соответствует таблице, напряжение сигнала плавно изменяется при прогреве и совпадает с эталонными значениями, а сопротивление цепи и массы находятся в норме — датчик и его электрическая цепь исправны. Причину симптомов следует искать в термостате, системе охлаждения или программном обеспечении блока управления.
Если сопротивление датчика выходит за допустимый диапазон хотя бы при одной контрольной температуре — датчик неисправен и подлежит замене независимо от состояния проводки.
Если сопротивление датчика в норме, но напряжение сигнала на работающем двигателе не соответствует температуре — необходимо проверить разъём, проводку и опорное напряжение. Часто причиной оказывается окисление контактов или частичный обрыв провода.
При нестабильных показаниях, меняющихся при шевелении разъёма или жгута, в первую очередь устраняют контактные неисправности. Только после восстановления надёжного соединения повторяют измерения сопротивления и напряжения.
Расхождение между температурой, измеренной пирометром по корпусу датчика, и температурой, рассчитанной блоком управления по сигналу датчика, более 5–7 °C является достаточным основанием для замены датчика даже при формальном попадании сопротивления в допуск.
10. Рекомендации по замене и профилактике
При подтверждённой неисправности датчика его заменяют на новый оригинальный или качественный аналог с идентичной температурной характеристикой. Перед установкой проверяют сопротивление нового датчика при комнатной температуре — оно должно соответствовать эталонной таблице.
Датчик устанавливают с новым уплотнительным кольцом. Момент затяжки соблюдают строго по требованиям производителя автомобиля (обычно 15–25 Н·м). Чрезмерная затяжка приводит к повреждению корпуса, недостаточная — к течи охлаждающей жидкости.
После замены удаляют воздух из системы охлаждения, проверяют уровень жидкости и выполняют пробный прогрев двигателя с контролем сигнала мультиметром или сканером. Коды ошибок, связанные с цепью датчика, стирают после подтверждения исправности.
Для профилактики рекомендуется при каждом техническом обслуживании, связанном с системой охлаждения, визуально контролировать состояние разъёма датчика и отсутствие следов подтекания. При мойке двигателя избегать прямого попадания струи высокого давления на разъём. Использование качественной охлаждающей жидкости и своевременная её замена снижают риск коррозии и отложений, ускоряющих выход датчика из строя.
Для выполнения всех описанных измерений необходим надёжный цифровой мультиметр с достаточным классом точности. При выборе прибора обращайте внимание на возможность измерения сопротивления и постоянного напряжения, наличие режима прозвонки и удобство работы в условиях ограниченного пространства моторного отсека. Купить подходящий мультиметр с нужными характеристиками и актуальной ценой можно в специализированных магазинах контрольно-измерительных приборов, где представлен широкий ассортимент моделей для диагностики автомобильных систем.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
