Оглавление
- 1. Введение: почему важно проверять электродвигатели насосов и вентиляторов
- 2. Основные неисправности электродвигателей и их признаки
- 3. Меры безопасности при диагностике
- 4. Необходимые инструменты и подготовка к работе
- 5. Визуальный осмотр двигателя перед измерениями
- 6. Проверка однофазных электродвигателей
- 7. Проверка трёхфазных электродвигателей
- 8. Прозвонка обмоток на обрыв и короткое замыкание
- 9. Проверка сопротивления изоляции обмоток относительно корпуса
- 10. Выявление межвиткового замыкания
- 11. Типичные результаты измерений и их интерпретация
- 12. Дополнительные рекомендации по диагностике механической части
- 13. Когда требуется профессиональный ремонт или замена двигателя
1. Введение: почему важно проверять электродвигатели насосов и вентиляторов
Электродвигатели насосов и вентиляторов работают в условиях повышенной нагрузки, влажности, пыли и перепадов температуры. Даже небольшая неисправность обмотки или изоляции может привести к остановке системы водоснабжения, отопления или вентиляции, что вызывает значительные убытки.
Мультиметр позволяет быстро и с минимальными затратами провести первичную диагностику без разборки двигателя. С его помощью определяют обрыв обмотки, короткое замыкание, снижение сопротивления изоляции и проблемы с пусковым конденсатором. Регулярная проверка продлевает ресурс оборудования и предотвращает аварийные ситуации.
2. Основные неисправности электродвигателей и их признаки
Чаще всего встречаются следующие проблемы:
- Обрыв одной или нескольких обмоток (двигатель не запускается или гудит).
- Короткое замыкание между витками (перегрев, повышенный ток, потеря мощности).
- Замыкание обмотки на корпус (опасность поражения током, срабатывание защиты).
- Снижение сопротивления изоляции из-за влаги или старения (риск пробоя).
- Неисправность пускового конденсатора в однофазных двигателях (двигатель не раскручивается).
Внешние признаки: сильный нагрев корпуса, вибрация, запах горелой изоляции, срабатывание автоматов или тепловой защиты.
3. Меры безопасности при диагностике
Перед началом работ обязательно:
- Полностью обесточьте оборудование (отключите автоматический выключатель и проверьте отсутствие напряжения).
- Разрядите конденсаторы, закоротив их выводы на несколько секунд через резистор 1–10 кОм.
- Работайте в диэлектрических перчатках и с инструментом, имеющим изолированные рукоятки.
- Не проводите измерения под напряжением, если мультиметр не предназначен для этого режима.
- Убедитесь, что двигатель остыл после работы.
Соблюдение этих правил исключает риск поражения электрическим током и повреждения прибора.
4. Необходимые инструменты и подготовка к работе

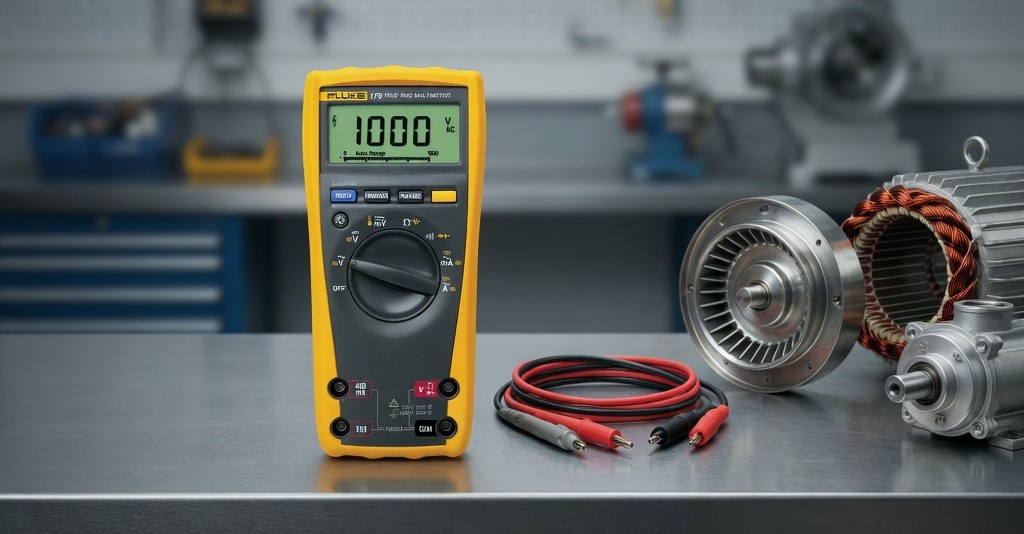

Для полноценной диагностики потребуется цифровой мультиметр с функциями измерения сопротивления, прозвонки и проверки диодов. Хорошо подходят модели RGK DM-50 и RGK DM-40 благодаря удобному интерфейсу, автоопределению диапазона и надёжной защите входов. Для профессиональной работы многие специалисты выбирают Fluke 17b или Fluke 107 — эти приборы отличаются высокой точностью и прочностью в тяжёлых условиях.
Дополнительно может понадобиться мегаомметр для точного измерения сопротивления изоляции при напряжении 500–1000 В, но начальную проверку всегда выполняют обычным мультиметром.
Подготовка:
- Отключите двигатель от сети и механической нагрузки (отсоедините насос или крыльчатку вентилятора при возможности).
- Снимите клеммную крышку и пометьте провода для удобства обратной сборки.
- Очистите контакты от пыли и окислов.
5. Визуальный осмотр двигателя перед измерениями
Осмотрите корпус на наличие трещин, следов перегрева и подтёков. Проверьте состояние выводных проводов, клемм и уплотнений. У однофазных двигателей оцените целостность конденсатора (вздутие, потёки). Убедитесь, что вал вращается свободно вручную (без заклинивания подшипников). Только после визуального контроля переходите к электрическим измерениям.
6. Проверка однофазных электродвигателей
Однофазные асинхронные двигатели с пусковой обмоткой и конденсатором наиболее распространены в бытовых насосах и вентиляторах небольшой мощности.
6.1. Определение пусковой и рабочей обмоток
Рабочая (главная) обмотка имеет большее сечение провода и меньшее сопротивление. Пусковая обмотка тоньше и обладает большим сопротивлением (обычно в 1,5–3 раза выше).
6.2. Измерение сопротивления обмоток
Установите мультиметр в режим измерения сопротивления (Ω).
- Измерьте сопротивление между выводами рабочей обмотки — значение должно быть в пределах нескольких десятков Ом.
- Измерьте пусковую обмотку — значение выше.
- Измерьте общее сопротивление обеих обмоток, соединённых параллельно (если схема позволяет).
Нормальное соотношение: сопротивление пусковой обмотки примерно в 2–3 раза больше рабочей.
6.3. Проверка конденсатора
Отключите конденсатор от цепи.
Переключите мультиметр в режим измерения ёмкости (если есть) или в режим прозвонки/сопротивления.
Исправный конденсатор покажет значение, близкое к номиналу (обычно 10–100 мкФ). При коротком замыкании сопротивление близко к нулю, при обрыве — бесконечность.
7. Проверка трёхфазных электродвигателей
Трёхфазные двигатели используются в мощных насосах и промышленных вентиляторах.
7.1. Измерение сопротивления фазных обмоток
Отсоедините все внешние провода.
Измерьте сопротивление между каждой парой выводов (U-V, V-W, W-U).
Все три значения должны быть практически одинаковыми (разница не более 2–5 %).
7.2. Контроль симметрии сопротивлений
Значительное расхождение указывает на обрыв или межвитковое замыкание в одной из фаз. Если сопротивление одной фазы заметно ниже — вероятен короткозамкнутый виток.
8. Прозвонка обмоток на обрыв и короткое замыкание
Включите режим прозвонки (зуммер).
- Прозвоните каждую обмотку от начала до конца — должен быть чёткий сигнал.
- Отсутствие сигнала — обрыв.
- Прозвоните каждую обмотку относительно корпуса двигателя (клемма заземления или корпус). Сигнал зуммера или очень низкое сопротивление — замыкание на корпус.
9. Проверка сопротивления изоляции обмоток относительно корпуса
Установите мультиметр в режим измерения высокого сопротивления (МОм или ГОм, если доступно).
Измерьте сопротивление между каждым выводом обмотки и корпусом двигателя.
Согласно общим требованиям нормативных документов (ПУЭ, глава 1.8), сопротивление изоляции для двигателей напряжением до 1000 В должно быть не ниже 0,5 МОм при температуре 20–30 °C. Значение ниже 0,2 МОм требует сушки двигателя или замены.
10. Выявление межвиткового замыкания
Межвитковое замыкание сложно выявить обычным мультиметром, но косвенные признаки есть:
- Сопротивление одной фазы заметно ниже остальных.
- Двигатель сильно греется даже без нагрузки.
- Неравномерный ток по фазам (при наличии токовых клещей).
Для более точной диагностики сравнивают индуктивность обмоток специальными приборами, однако первичный вывод можно сделать по сопротивлению и нагреву.
11. Типичные результаты измерений и их интерпретация
| Параметр | Норма (примерно) | Неисправность |
|---|---|---|
| Сопротивление фаз (3-фазный) | Равны ±2–5 % | Обрыв или КЗ витков |
| Сопротивление изоляции | > 0,5 МОм | < 0,2 МОм — пробой изоляции |
| Прозвонка обмотка-корпус | Нет сигнала | Сигнал — замыкание на корпус |
| Сопротивление рабочей обмотки | 10–100 Ом (в зависимости от мощности) | Бесконечность — обрыв; ноль — КЗ |
12. Дополнительные рекомендации по диагностике механической части
После электрической проверки проверьте подшипники: вал должен вращаться легко, без люфта и посторонних шумов. Осмотрите крыльчатку насоса или вентилятора на наличие повреждений и дисбаланса. При подозрении на заклинивание ротора аккуратно проверните вал вручную.
13. Когда требуется профессиональный ремонт или замена двигателя
Если диагностика выявила обрыв обмотки, замыкание на корпус или сопротивление изоляции ниже допустимого — двигатель нуждается в перемотке или замене. Не пытайтесь эксплуатировать оборудование с повреждённой изоляцией: это опасно и приводит к более серьёзным поломкам.
Регулярная проверка мультиметром помогает выявлять проблемы на ранней стадии и планировать обслуживание заранее.
Если диагностика показала неисправность или требуется надёжный инструмент для регулярных проверок электродвигателей насосов и вентиляторов, купить подходящий мультиметр по выгодной цене вы можете в нашем каталоге. Качественный прибор поможет быстро выявлять проблемы и продлевать срок службы оборудования.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
