Оглавление
- 1. Введение: почему важна диагностика высоковольтной системы
- 2. Устройство и принцип работы высоковольтных проводов и свечей зажигания
- 3. Подготовка к диагностике: техника безопасности и необходимые инструменты
- 4. Проверка высоковольтных проводов мультиметром
- 5. Диагностика свечей зажигания мультиметром
- 6. Комплексная диагностика высоковольтной системы
- 7. Типичные неисправности и интерпретация результатов измерений
- 8. Распространенные ошибки при работе с мультиметром и способы их избежать
- 9. Рекомендации по выбору мультиметра для автомобильной диагностики
- 10. Заключение
1. Введение: почему важна диагностика высоковольтной системы
Высоковольтная система зажигания автомобиля отвечает за своевременную и мощную искру, которая воспламеняет топливно-воздушную смесь в цилиндрах двигателя. Даже незначительные неисправности в этой цепи приводят к заметным проблемам: двигатель начинает троить, появляются пропуски зажигания, затрудняется холодный пуск, растет расход топлива, а динамика автомобиля ухудшается. В запущенных случаях возможен выход из строя катушки зажигания или даже повреждение поршневой группы.
Мультиметр — один из самых доступных и эффективных инструментов для самостоятельной диагностики. С его помощью можно быстро оценить состояние высоковольтных (ВВ) проводов и свечей зажигания без дорогостоящего оборудования. Регулярная проверка позволяет выявить проблемы на ранней стадии, сэкономить на ремонте и поддерживать стабильную работу двигателя.
В статье подробно рассмотрены все этапы диагностики: от подготовки и техники безопасности до интерпретации результатов. Материал ориентирован как на начинающих автовладельцев, так и на опытных механиков.
2. Устройство и принцип работы высоковольтных проводов и свечей зажигания
Высоковольтные провода передают импульс высокого напряжения (от 10 до 40 кВ) от катушки зажигания к свечам. Современные ВВ-провода чаще всего имеют распределенное сопротивление: внутри них находится токопроводящая жила с углеродным или силиконовым наполнителем, которая одновременно подавляет радиопомехи. Это сопротивление зависит от длины провода и типа конструкции.
Свечи зажигания завершают цепь: они создают искровой разряд между центральным и боковым электродами. В большинстве автомобильных свечей установлен помехоподавительный резистор (обычно керамический или углеродный), который ограничивает ток и снижает электромагнитные помехи. Величина этого резистора нормирована производителем свечи.
Формула расчета ожидаемого сопротивления провода с распределенным сопротивлением может быть приближенной:
\[ R = k \cdot L \]где \( R \) — сопротивление в килоомах (кОм), \( k \) — удельное сопротивление (обычно 0,5–10 кОм/м в зависимости от типа), \( L \) — длина провода в метрах.
Знание этих особенностей помогает правильно интерпретировать показания мультиметра.
3. Подготовка к диагностике: техника безопасности и необходимые инструменты
Перед началом работ обязательно выполните следующие меры безопасности:
- Отключите минусовую клемму аккумуляторной батареи, чтобы исключить случайное включение зажигания.
- Дайте двигателю полностью остыть — работа с горячими элементами системы зажигания опасна.
- Работайте в сухом помещении или на сухой площадке; избегайте контакта с влажными поверхностями.
- Используйте только исправные измерительные щупы с целой изоляцией.
- Не касайтесь токоведущих частей во время измерений под напряжением (диагностика проводится на обесточенной системе).
Необходимые инструменты:
- Цифровой мультиметр с функцией измерения сопротивления (режим Ω).
- Комплект щупов хорошего качества.
- Перчатки с диэлектрическим покрытием (рекомендуются).
- Фонарик для осмотра труднодоступных мест.
Визуальный осмотр перед измерениями обязателен: проверьте провода на трещины, оплавления, следы пробоя (белый или черный налет), а свечи — на нагар, повреждение изолятора и величину зазора между электродами.
4. Проверка высоковольтных проводов мультиметром
4.1. Измерение сопротивления ВВ-проводов
Снимите провода с катушки зажигания и свечей. Переключите мультиметр в режим измерения сопротивления (Ω) и выберите диапазон до 20 кОм или выше.
Подключите красный щуп к одному концу провода, черный — к другому. Запишите показания.
Нормальные значения сопротивления для большинства автомобильных высоковольтных проводов с распределенным сопротивлением:
- От 3 до 10 кОм на весь провод (в зависимости от длины и производителя).
- Допустимый максимум — обычно до 15–20 кОм. Превышение этих значений указывает на деградацию жилы или окисление контактов.
Для проводов с медной жилой сопротивление близко к нулю (единицы ом), однако такие провода встречаются реже в современных инжекторных автомобилях.
4.2. Прозвонка на обрыв и сравнительный анализ
Если прибор показывает «1» (бесконечность) или очень высокое значение — провод имеет обрыв и подлежит замене.
Сравните сопротивление всех проводов одного комплекта. Разброс значений не должен превышать 2–4 кОм. Существенная разница говорит о неравномерном износе.
4.3. Дополнительные признаки пробоя изоляции
В темном помещении запустите двигатель и осмотрите провода: искрение или свечение в местах пробоя хорошо заметно. Мультиметр в этом случае может показать нормальное сопротивление, но под высоким напряжением изоляция «пробивает». Такие провода также требуют замены.
5. Диагностика свечей зажигания мультиметром
5.1. Измерение сопротивления помехоподавительного резистора

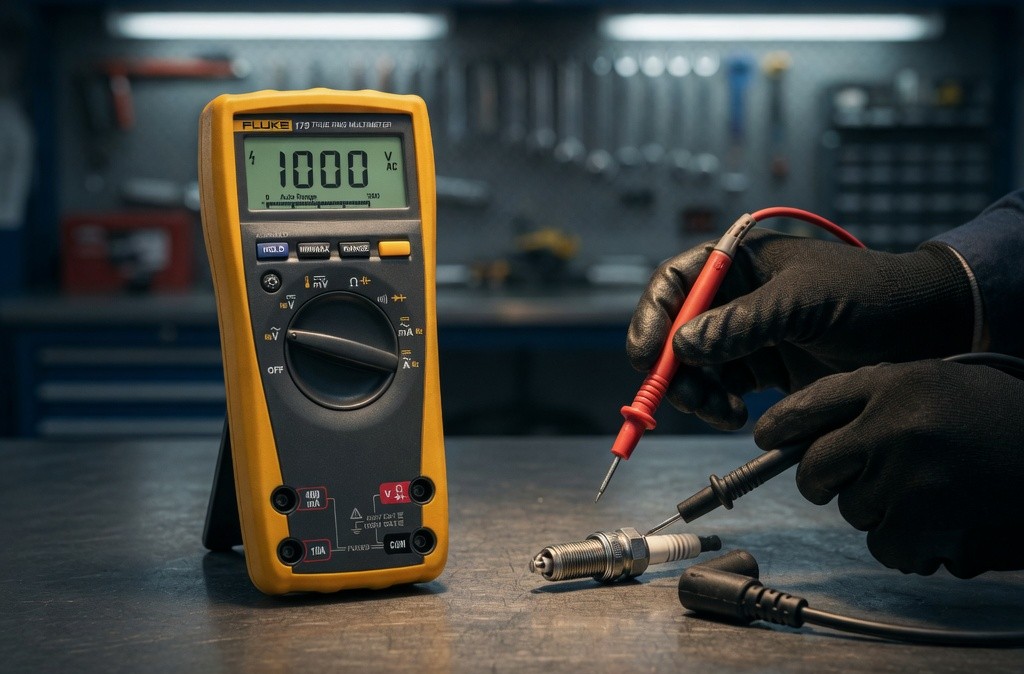

Снимите свечу. Переключите мультиметр в режим Ω (диапазон до 20 кОм). Подключите один щуп к контактной гайке (верхнему выводу), второй — к центральному электроду.
Нормальные значения:
- Для большинства свечей — от 2 до 10 кОм.
- У отдельных типов (в том числе иридиевых) может достигать 15 кОм.
Если сопротивление меньше 2 кОм или больше 10–15 кОм — свеча неисправна: резистор либо пробит, либо деградировал.
5.2. Проверка изоляции и центрального электрода
Измерьте сопротивление между центральным электродом и корпусом свечи (металлической частью). Исправная свеча должна показывать бесконечность (обрыв). Любое конечное значение говорит о пробое изолятора.
6. Комплексная диагностика высоковольтной системы
Проверяйте провода и свечи в комплексе. Суммарное сопротивление цепи «катушка — провод — свеча» должно оставаться в допустимых пределах для каждого цилиндра. Неравномерность приводит к троению двигателя.
После замены подозрительных элементов проведите контрольный запуск и повторные измерения. Стабилизация работы мотора подтвердит правильность диагностики.
7. Типичные неисправности и интерпретация результатов измерений
Типичные признаки неисправности:
- Сопротивление провода > 20 кОм — обрыв жилы или сильное окисление.
- Сопротивление свечи < 2 кОм — короткое замыкание резистора.
- Сопротивление свечи > 15 кОм — деградация резистора, плохая искра.
- Разброс значений между цилиндрами более 4 кОм — неравномерная работа двигателя.
- Нормальные показания мультиметра, но двигатель троит — возможен пробой изоляции под нагрузкой или проблемы с катушкой.
8. Распространенные ошибки при работе с мультиметром и способы их избежать
- Неправильный выбор диапазона — всегда начинайте с максимального и снижайте при необходимости.
- Плохой контакт щупов — очистите наконечники проводов и концы щупов.
- Измерение на горячем двигателе — сопротивление материалов меняется с температурой.
- Работа без отключения аккумулятора — риск повреждения мультиметра или получения удара.
- Игнорирование визуального осмотра — многие дефекты видны невооруженным глазом.
Всегда проверяйте исправность самого мультиметра, прозвонив заведомо целый провод или резистор.
9. Рекомендации по выбору мультиметра для автомобильной диагностики
Для надежной работы в условиях гаража или автосервиса мультиметр должен обладать:
- Широким диапазоном измерения сопротивления (от единиц ом до десятков мегаом).
- Хорошей защитой от перегрузок (CAT III или выше).
- Удобным дисплеем с подсветкой.
- Функцией прозвонки со звуковым сигналом.
Примеры надежных моделей, хорошо зарекомендовавших себя в автомобильной диагностике, — RGK DM-40 и Fluke 107. Эти приборы обеспечивают точные показания даже в условиях вибрации и перепадов температуры.
10. Заключение
Регулярная проверка высоковольтных проводов и свечей зажигания мультиметром — простой и эффективный способ поддерживать двигатель в исправном состоянии. Своевременная диагностика помогает избежать дорогостоящего ремонта, снижает расход топлива и повышает надежность автомобиля.
Если вы заметили симптомы неисправности системы зажигания, не откладывайте проверку. Приобретите качественный цифровой мультиметр по выгодной цене в нашем магазине — и проводите диагностику быстро и точно в любое удобное время. Надежный инструмент всегда под рукой — залог уверенности на дороге.
Таблица нормативных значений сопротивления
| Элемент | Нормальное сопротивление | Признак неисправности |
|---|---|---|
| ВВ-провод | 3–15 кОм | >20 кОм или обрыв |
| Свеча зажигания | 2–10 кОм (до 15 кОм для отдельных типов) | <2 кОм или >15 кОм |
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
