Fluke 107 мультиметр цифровой
Fluke 107 — компактный цифровой True RMS мультиметр для повседневных измерений при электромонтажных и сервисных работах. Прибор сочетает точность измерений, надёжность Fluke и удобство использования в ограниченном пространстве.
Цифровой мультиметр Fluke 107 с поверкой — это компактный, надёжный и сертифицированный измерительный прибор, созданный для повседневной работы электриков, монтажников и сервисных специалистов. Он сочетает базовые функции профессионального мультиметра и удобство портативного форм-фактора.
Мультиметр Fluke 107 выполняет полный набор стандартных измерений: постоянный и переменный ток, напряжение, сопротивление, частоту и ёмкость. Устройство также поддерживает тест диодов и прозвонку цепей, что делает его универсальным инструментом для диагностики электрических цепей и оборудования. Измерение тока до 10 А обеспечивает достаточный запас для типовых монтажных и сервисных задач, а звуковой сигнал при опасном напряжении повышает безопасность оператора.
Одним из ключевых преимуществ модели являются её компактные размеры и малый вес — прибор легко помещается в карман и удобно удерживается одной рукой. Эргономичный корпус Fluke 107 выполнен из ударопрочного материала, оснащён влагозащитой и двойной изоляцией, что гарантирует устойчивость к сложным условиям эксплуатации на объекте. Подсветка дисплея с 6000 отсчётов обеспечивает чёткое чтение результатов даже при слабом освещении, а индикатор заряда батареи позволяет контролировать ресурс питания. Функция автоотключения способствует экономии энергии, увеличивая срок работы устройства до 20 часов от двух стандартных батареек AAA.
Fluke 107 зарегистрирован в государственном реестре средств измерения Российской Федерации под № 57587-14. Межповерочный интервал: 1 год. Мультиметр поставляется с прохождением процедуры первичной поверки и внесением результатов в информационную систему (ФГИС) «Аршин».
Области применения цифрового мультиметра Fluke 107 с поверкой
- Монтаж и обслуживание электрооборудования.
- Проверка работоспособности бытовых и промышленных электрических сетей.
- Настройка и тестирование осветительных систем.
- Электромонтажные и наладочные работы.
- Обслуживание систем автоматизации.
Разъемы и индикация мультиметра Fluke 107

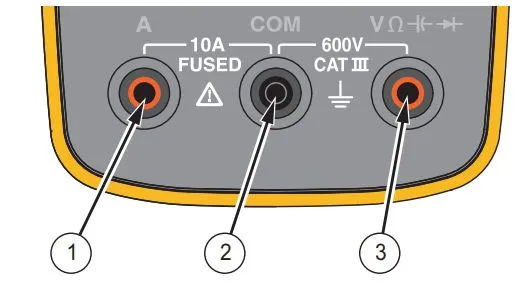

Разъемы
- Входные клеммы для измерения силы постоянного и переменного тока до 10 A и частоты тока
- Общая (обратная) клемма для всех измерений.
- Входная клемма для измерения напряжения, сопротивления, проверки целостности, диодов, измерения емкости и частоты.

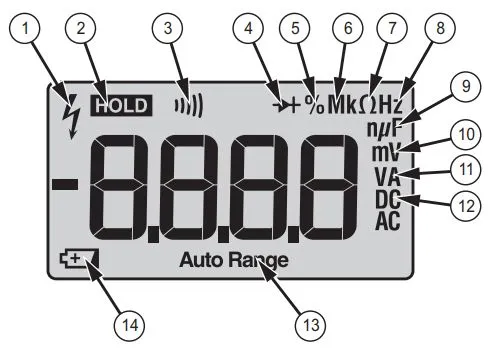

Дисплей
- Высокое напряжение
- Включена функция удержания показаний на дисплее
- Включена проверка целостности цепи
- Включен режим проверки диодов
- Включено измерение рабочего цикла
- Десятичный префикс
- Выбраны омы
- Выбрана частота
- Фарады
- Милливольты
- Амперы или вольты
- Сила или напряжение постоянного или переменного тока
- Режим автоматического диапазона включен
- Батарея разряжена. Замените батарею.
Технические характеристики цифрового мультиметра Fluke 107
| Параметр | Значение | ||
|---|---|---|---|
| Характеристики точности | |||
| Переменное напряжение (40–500 Гц)1 | Диапазон | Разрешение | Погрешность |
|
6,000 В 60,00 В 600,0 В |
0,001 В 0,01 В 0,1 В |
1,0% + 3 | |
| Постоянное напряжение в вольтах |
6,000 В 60,00 В 600,0 В |
0,001 В 0,01 В 0,1 В |
0,5 % + 3 |
| Напряжение переменного тока (милливольты) | 600,0 мВ | 0,1 мВ | 3,0 % + 3 |
| Проверка диодов2 | 2,000 В | 0,001 В | 10% |
|
Сопротивление (Ом) |
400,0 Ом 4,000 кОм 40,00 кОм 40,00 кОм 4,000 МОм 40,00 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
0,5 % + 3 0,5 % + 2 0,5 % + 2 0,5 % + 2 0,5 % + 2 1,5% + 3 |
| Емкость3 |
50,00 нФ 500,0 нФ 5,000 мкФ 50,00 мкФ 500,0 мкФ 1000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 |
|
Частота 4 Гц (10–100 кГц) |
50,00 Гц 500,0 Гц 5,000 кГц 50,00 кГц 100,0 кГц |
0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
0,1 % + 3 |
| Рабочий цикл4 | от 1 % до 99 % | 0.10% | Обычно 1 %5 |
|
Переменный ток (40–200 Гц) |
4,000 А 10,00 А |
0,001 А 0,01 A |
1,5 % + 3 |
| Постоянный ток |
4,000 А 10,00 А |
0,001 А 0,01 A |
1,5 % + 3 |
|
|||
| Функция | Защита от перегрузки | Входное сопротивление (номинальное) | Коэффициент подавления синфазных помех | Коэффициент подавления помех нормального вида | |
|---|---|---|---|---|---|
| Переменное напряжение | 600 В1 | >10 МОм <100 пФ2 |
>60 дБ при постоянном токе, 50 Гц или 60 Гц |
− | |
| Напряжение переменного тока (милливольты) | 600 мВ | >1М, <100 пФ | > 80 дБ при 50 Гц или 60 Гц | − | |
| Постоянное напряжение в вольтах | 600 В1 | >10 МОм <100 пФ |
>100 дБ при постоянном токе, 50 Гц или 60 Гц |
> 60 дБ при 50 Гц или 60 Гц | |
|
|||||
| Общие характеристики | |||||
| Максимальное напряжение между любой клеммой и потенциалом земли | 600 В | ||||
| ЖК-дисплей | 6000 отсчетов, скорость обновления – 3/с | ||||
| Тип элемента питания | 2 AAA, NEDA 24 А, IEC LR03 | ||||
| Ресурс батареи | Минимум 200 часов | ||||
| Температура | |||||
|
Условия эксплуатации Рабочая |
от 0 °C до 40 °C | ||||
| Хранения | от -30 °C до +60 °C | ||||
| Относительная влажность | |||||
| Рабочая влажность |
Без конденсации, если <10°C ≤90 % при 10–30 °C; ≤75 % при 30–40 °C |
||||
| Рабочая влажность, в диапазоне 40 МОм | ≤80 % при 10–30 °C; ≤70 % при 30–40 °C | ||||
| Высота над уровнем моря | |||||
|
Условия эксплуатации Рабочая |
2000 м | ||||
| Хранения | 12000 м | ||||
| Температурный коэффициент | 0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C) | ||||
| Защита предохранителей для токовых входов | Предохранитель FAST на 11 А, 1000 В, только деталь, указанная Fluke | ||||
| Размеры (Д х Ш х В) | 142 мм x 69 мм x 28 мм | ||||
| Вес | 200 г | ||||
| Степень защиты | IEC 60529: IP 40 | ||||
| Безопасность | IEC 61010-1: 600 В CAT III, степень загрязнения 2 | ||||
| Поле электромагнитного излучения | IEC 61326-1: Портативный | ||||
| Электромагнитная совместимость | Относится к использованию только в Корее. Оборудование класса A (промышленное передающее оборудование и оборудование для общения)1 | ||||
| 1 Данное устройство соответствует требованиям к промышленному (класс A) оборудованию, работающему с электромагнитными волнами, и продавцы и пользователи должны обратить на это внимание. Данное оборудование не предназначено для бытового использования, только для коммерческого. | |||||
Измерение мультиметра Fluke 107

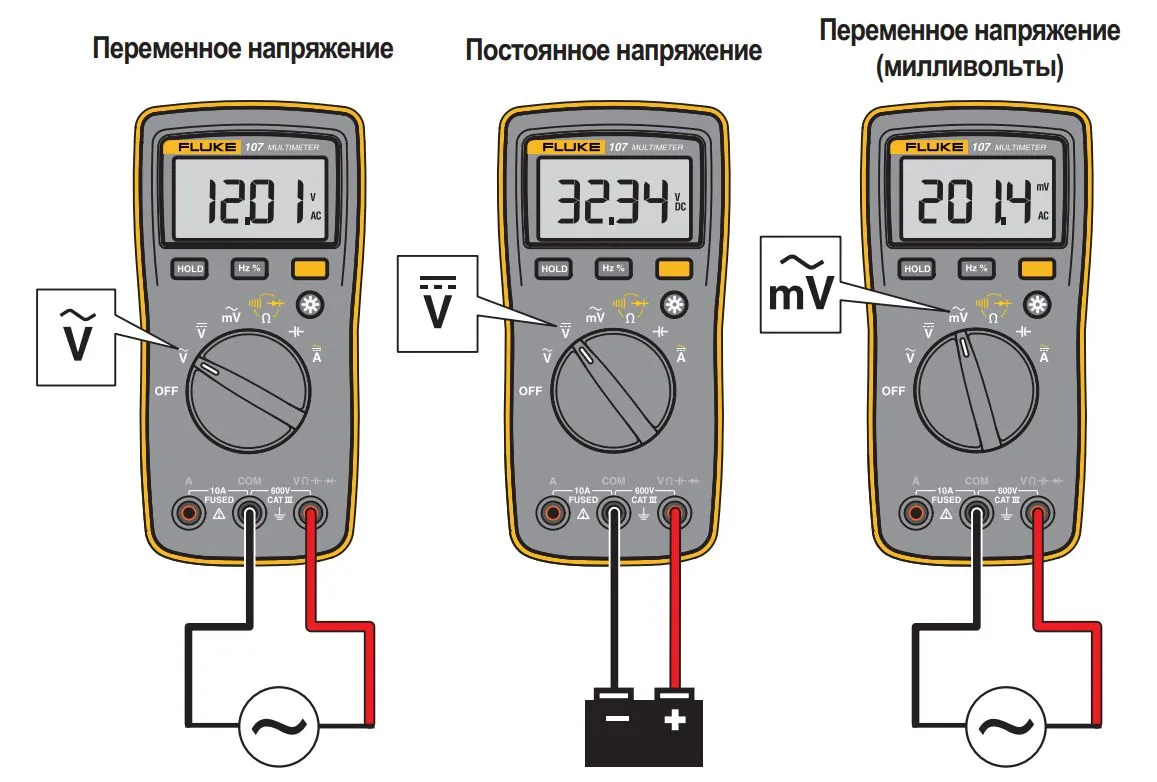

Измерение переменного (AC) и постоянного (DC) напряжения
Комплект поставки портативного цифрового мультиметра Fluke 107
- Мультиметр Fluke 107
- Измерительные провода
- 2 батареи AAA (установлены)
- Руководство пользователя
