Оглавление
- 1. Введение
- 2. Основные понятия: фаза, ноль, защитное заземление и системы заземления
- 3. Подготовка к проверке и меры безопасности
- 4. Какой мультиметр подходит и как правильно выбрать режимы измерений
- 5. Проверка наличия напряжения и правильности подключения в розетке
- 6. Проверка целостности цепи заземления
- 7. Проверка качества заземления по напряжению (метод «фаза — земля» и «ноль — земля»)
- 8. Интерпретация результатов измерений и типичные неисправности
- 9. Заключение и практические рекомендации
1. Введение
Электрическая розетка является конечной точкой распределительной сети в квартире или доме. От правильности её подключения и наличия полноценного защитного заземления напрямую зависит безопасность эксплуатации бытовых приборов и жизни людей. Нарушения в разводке — обрыв заземляющего проводника, плохой контакт, перепутывание фазы и нуля — часто остаются незамеченными до момента возникновения аварийной ситуации.
Согласно ПУЭ (7-е издание, глава 1.7 «Заземление и защитные меры электробезопасности»), защитное заземление является обязательным элементом электроустановок напряжением до 1000 В. Его отсутствие или неисправность резко повышает риск поражения электрическим током при повреждении изоляции. Регулярная проверка розеток и цепей заземления позволяет выявить скрытые дефекты на ранней стадии.
Мультиметр — доступный и универсальный прибор, который позволяет выполнить базовую диагностику розетки и заземления без сложного оборудования. В статье подробно рассмотрены безопасные методы измерений, интерпретация результатов и типичные неисправности, которые можно обнаружить с помощью этого инструмента.
Если ваша деятельность связана с частыми перемещениями, то легкий цифровой мультиметр RGK DM-40 с петлей для подвеса будет очень практичным — приобретите его.
2. Основные понятия: фаза, ноль, защитное заземление и системы заземления
Для правильного понимания методики проверки необходимо чётко представлять назначение каждого проводника в розетке.
Фаза (L) — проводник, находящийся под напряжением относительно земли и нуля. В однофазной сети номинальное напряжение между фазой и нулем составляет 220–240 В.
Ноль (N) — рабочий нулевой проводник, через который замыкается цепь тока нагрузки. В исправной сети напряжение между нулем и землей близко к нулю.
Защитное заземление (PE) — проводник, соединяющий металлические корпуса электроприборов с заземляющим устройством. Его основная задача — отводить ток утечки и снижать напряжение прикосновения до безопасного уровня.
В современных электроустановках применяются разные системы заземления. Согласно ПУЭ (7-е издание, п. 1.7.3), наиболее распространёнными являются:
- TN-S — раздельные нулевой рабочий и защитный проводники на всём протяжении сети. Это наиболее безопасная система для жилых зданий.
- TN-C — совмещённый проводник PEN. Применялась в старом жилом фонде. При обрыве PEN возникает опасное напряжение на заземлённых корпусах.
- TT — заземление электроустановки потребителя выполняется независимо от заземления источника питания. Требует обязательного применения устройств защитного отключения (УЗО).
При проверке розетки мультиметром важно понимать, какая система заземления реализована в конкретном помещении, так как это влияет на интерпретацию результатов измерений.
3. Подготовка к проверке и меры безопасности
Работа с электрическими сетями требует строгого соблюдения правил безопасности. Даже при использовании низковольтных режимов мультиметра всегда существует риск поражения током.
Перед началом измерений необходимо выполнить следующие подготовительные действия:
- Определить, какая группа автоматических выключателей отвечает за проверяемую розетку, и отключить её в распределительном щите.
- С помощью мультиметра в режиме измерения переменного напряжения убедиться в полном отсутствии напряжения на всех контактах розетки.
- Проверить исправность самого мультиметра: измерить известное напряжение (например, в другой исправной розетке) или проверить сопротивление на заведомо замкнутых щупах.
- Убедиться, что мультиметр имеет категорию измерения не ниже CAT III 600 В и исправные изолированные щупы без повреждений изоляции.
- При работе в помещениях с повышенной влажностью или на улице использовать дополнительные средства индивидуальной защиты.
- Работать одной рукой, вторую руку держать в кармане или за спиной, чтобы исключить путь тока через грудную клетку.
- Не касаться металлических частей щупов во время измерений под напряжением.
- При обнаружении любых признаков неисправности (искрение, нагрев, запах гари) немедленно прекратить работы и вызвать квалифицированного специалиста.
Соблюдение этих правил позволяет свести риск к минимуму даже при выполнении измерений под напряжением.
4. Какой мультиметр подходит и как правильно выбрать режимы измерений
Для проверки розетки и заземления подойдёт любой цифровой мультиметр, имеющий следующие функции:
- Измерение переменного напряжения (ACV) в диапазоне до 600 В или выше.
- Измерение сопротивления (Ω) с разрешением до 0,1 Ом.
- Режим прозвонки цепи со звуковым сигналом (Continuity).
- Автоматический или ручной выбор диапазонов.
Желательно, чтобы прибор имел защиту от перегрузки и был рассчитан на работу в бытовых электросетях. Перед использованием необходимо изучить инструкцию и расположение переключателя режимов.
Основные режимы, которые будут использоваться:
- ACV или V~ — для измерения переменного напряжения в розетке.
- Ω или сопротивление — для измерения сопротивления цепи заземления при отключенном питании.
- Continuity (со звуковым сигналом) — для быстрой проверки целостности проводников.
Перед каждым измерением следует убедиться, что щупы вставлены в правильные гнёзда: чёрный — в COM, красный — в V/Ω для напряжения и сопротивления.
5. Проверка наличия напряжения и правильности подключения в розетке

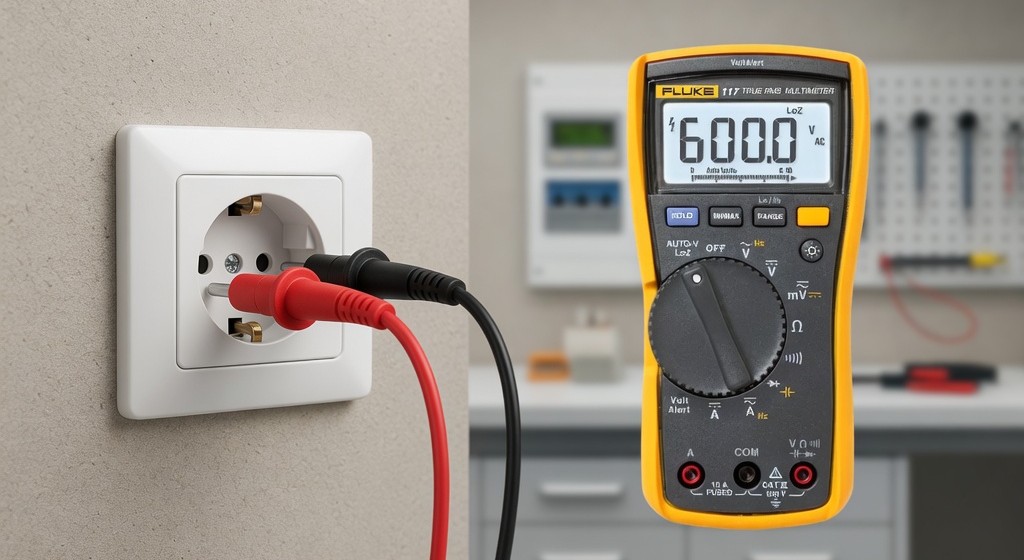

Проверка начинается с измерения напряжения. Эта операция позволяет сразу определить, подаётся ли напряжение в розетку и правильно ли подключены проводники.
Проверка напряжения фаза — ноль
Это базовое измерение, которое выполняется в первую очередь.
- Установите переключатель мультиметра в режим ACV (измерение переменного напряжения) на диапазон 600 В или авто.
- Вставьте чёрный щуп в нулевой контакт розетки (обычно самый широкий или обозначенный буквой N).
- Вставьте красный щуп в фазный контакт (обычно самый узкий или обозначенный буквой L).
- Снимите показание. В исправной сети оно должно находиться в пределах 220–240 В.
- Если напряжение отсутствует — проверьте автомат и целостность проводки до розетки.
- Если напряжение значительно ниже 200 В — возможны проблемы с нагрузкой на линии или плохой контакт в соединениях.
Проверка напряжения фаза — земля (для розеток с заземлением)
- Оставьте мультиметр в режиме ACV.
- Чёрный щуп установите на заземляющий контакт розетки (обычно боковые контакты или центральный штырь в зависимости от типа розетки).
- Красный щуп — на фазный контакт.
- Зафиксируйте показание. В исправной системе оно должно быть практически равно напряжению фаза — ноль (220–240 В).
Проверка напряжения ноль — земля
- Чёрный щуп на заземляющий контакт.
- Красный щуп на нулевой контакт.
- Показание в исправной сети должно быть близким к нулю (обычно 0–5 В). Значительное напряжение указывает на обрыв или плохой контакт нулевого или заземляющего проводника.
Таблица ожидаемых показаний напряжений
| Тип измерения | Нормальное значение | Возможная проблема при отклонении |
|---|---|---|
| Фаза — Ноль (L-N) | 220–240 В | Отсутствие напряжения, перегрузка линии, плохой контакт |
| Фаза — Земля (L-PE) | 220–240 В (близко к L-N) | Обрыв заземляющего проводника или его отсутствие |
| Ноль — Земля (N-PE) | 0–5 В | Обрыв нуля, плохой контакт PEN, наведённое напряжение |
При измерениях под напряжением всегда соблюдайте правила безопасности, перечисленные в разделе 3. Если результаты не соответствуют ожидаемым, переходите к проверке целостности цепей при отключенном питании.
6. Проверка целостности цепи заземления
Проверка целостности защитного заземления выполняется только при полностью отключённом питании. Этот метод позволяет выявить обрывы заземляющего проводника в стене, распределительных коробках или в самой розетке, которые невозможно обнаружить при измерениях под напряжением.
Мультиметр в режиме прозвонки или измерения низкого сопротивления показывает, есть ли непрерывная электрическая связь между заземляющим контактом розетки и заземляющей шиной в щите. Согласно ПУЭ (7-е издание, п. 1.7.79), сопротивление защитных проводников должно быть минимальным, чтобы обеспечить быстрое срабатывание аппаратов защиты при замыкании на корпус.
Важно понимать ограничения мультиметра: он измеряет сопротивление самого проводника от розетки до точки измерения, но не определяет полное сопротивление контура заземления (включая сопротивление заземлителя в земле). Для точной оценки сопротивления заземляющего устройства требуются специализированные приборы.
Пошаговая методика проверки целостности заземления
- Отключите автоматический выключатель, питающий проверяемую розетку, в распределительном щите.
- С помощью мультиметра в режиме ACV убедитесь в полном отсутствии напряжения на всех контактах розетки.
- Переключите мультиметр в режим прозвонки цепи (Continuity) со звуковым сигналом или в режим измерения сопротивления на диапазоне 200 Ом.
- Один измерительный щуп подключите к заземляющему контакту розетки (боковые пружинные контакты или центральный штырь).
- Второй щуп подключите к заземляющей шине (PE-шина) в распределительном щите или к надёжно заземлённому металлическому элементу конструкции здания (при подтверждённой целостности).
- При исправной цепи заземления должен прозвучать звуковой сигнал, а сопротивление показывать значение близкое к нулю (в идеале менее 0,5 Ом на коротких участках проводки).
- Если звукового сигнала нет или сопротивление превышает 1–2 Ом — в цепи заземления существует обрыв, плохой контакт или коррозия соединений. В этом случае требуется поиск места повреждения и ремонт квалифицированным специалистом.
При выполнении этой проверки всегда работайте с отключенным питанием и соблюдайте правила безопасности, описанные ранее. Регулярная проверка целостности заземления особенно важна в старом жилом фонде и после проведения ремонтных работ, затрагивающих электропроводку.
7. Проверка качества заземления по напряжению (метод «фаза — земля» и «ноль — земля»)
Этот метод выполняется при включённом питании и позволяет косвенно оценить качество заземления без отключения автоматов. Он основан на сравнении напряжений между различными контактами розетки.
В исправной системе с правильно подключённым защитным заземлением напряжение между фазой и землёй должно быть практически равно напряжению между фазой и нулем. Напряжение между нулем и землёй должно быть минимальным.
Пошаговая последовательность измерений
- Установите мультиметр в режим измерения переменного напряжения ACV на диапазон 600 В.
- Выполните измерение напряжения фаза — ноль и зафиксируйте результат (должен быть 220–240 В).
- Выполните измерение напряжения фаза — земля. В исправной системе показание должно отличаться от предыдущего не более чем на несколько вольт.
- Выполните измерение напряжения ноль — земля. В исправной сети это значение обычно находится в пределах 0–5 В.
- Сравните все три результата между собой и с нормативными ожиданиями.
- При наличии значительных отклонений проведите дополнительную проверку целостности проводников при отключенном питании.
Типичные ситуации и их интерпретация
Если напряжение фаза — земля значительно ниже напряжения фаза — ноль, это может указывать на высокое переходное сопротивление в цепи заземления или на её обрыв. Если напряжение ноль — земля превышает 10 В при наличии нагрузки, возможен обрыв или плохой контакт нулевого проводника, а также неравномерная загрузка фаз в доме.
Метод позволяет быстро выявить опасные ситуации, когда заземляющий контакт розетки находится под потенциалом фазы из-за ошибок монтажа или повреждения изоляции. В таких случаях категорически запрещается пользоваться розеткой до устранения неисправности.
8. Интерпретация результатов измерений и типичные неисправности
Правильная интерпретация показаний мультиметра позволяет не только выявить неисправность, но и понять её причину. Ниже приведена сводная таблица наиболее распространённых ситуаций.
Таблица типичных показаний и соответствующих неисправностей
| Показания мультиметра | Вероятная неисправность | Возможные причины и действия |
|---|---|---|
|
L-N ≈ 230 В L-PE ≈ 230 В N-PE ≈ 0–5 В Сопротивление PE низкое |
Система исправна | Нормальная работа. Рекомендуется периодическая проверка. |
|
L-N ≈ 230 В L-PE ≈ 0 В N-PE ≈ 230 В |
Фаза подключена к заземляющему контакту | Ошибка монтажа или повреждение изоляции. Опасно для жизни! Немедленно отключить питание и устранить неисправность. |
|
L-N ≈ 230 В L-PE ≈ 230 В N-PE > 10–15 В |
Проблема с нулевым проводником | Обрыв нуля, плохой контакт или перегрузка нулевой линии. Требуется проверка всей цепи нуля. |
|
L-N ≈ 230 В L-PE значительно ниже 230 В |
Высокое сопротивление цепи заземления | Плохой контакт, коррозия, уменьшенное сечение проводника. Необходимо найти и устранить место повышенного сопротивления. |
|
L-N ≈ 230 В Continuity PE — нет сигнала или R > 2 Ом |
Обрыв или плохой контакт защитного проводника | Механическое повреждение, коррозия соединений в коробках или щите. Требуется ремонт проводки. |
| L-N = 0 В на всех измерениях | Отсутствие питания | Отключён автомат, обрыв фазного проводника на вводе или в щите. Проверить автомат и целостность фазы. |
| Напряжение на всех трёх контактах примерно одинаковое и низкое | Обрыв нулевого проводника на вводе в квартиру/дом | Опасная ситуация. Напряжение «плавает». Требуется срочное вмешательство электрика. |
При анализе результатов всегда учитывайте условия измерения: наличие нагрузки в сети, длину проводки, тип системы заземления. В старых домах с системой TN-C часть измерений может давать неоднозначные результаты из-за совмещённого проводника PEN.
Если результаты измерений вызывают сомнения или обнаружены опасные отклонения, рекомендуется немедленно прекратить использование розетки и обратиться к квалифицированному электрику. Самостоятельное устранение сложных неисправностей без соответствующей подготовки может привести к ещё более серьёзным последствиям.
9. Заключение и практические рекомендации
Проверка розетки и заземления с помощью мультиметра — это доступный и эффективный способ контроля электробезопасности в жилых и офисных помещениях. Регулярное выполнение описанных измерений позволяет своевременно выявлять обрывы проводников, плохой контакт и ошибки монтажа, которые могут привести к поражению током или возгоранию.
Наиболее информативным подходом является сочетание двух методов: проверки напряжений под нагрузкой и проверки целостности цепи заземления при отключенном питании. Такой комплексный подход даёт достаточно полную картину состояния розетки и защитного заземления.
Рекомендуется проводить проверку в следующих случаях:
- при въезде в новую квартиру или дом;
- после проведения ремонтных работ, затрагивающих электропроводку;
- при появлении признаков неисправности (искрение, нагрев розетки, срабатывание УЗО);
- периодически — не реже одного раза в год в старом жилом фонде.
Помните, что мультиметр является вспомогательным инструментом. При обнаружении серьёзных отклонений или при отсутствии уверенности в правильности действий следует обращаться к специалистам, имеющим соответствующую квалификацию и допуск к работам в электроустановках.
Для регулярного контроля состояния розеток, заземления и выполнения других измерений в быту удобно купить надёжный мультиметр с необходимым набором функций. Современные модели с хорошей точностью, защитой от перегрузок и удобным дисплеем доступны по разумной цене и позволяют быстро и безопасно проводить диагностику электрических сетей.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
