Проверка качества сетевого напряжения и его стабильности с помощью мультиметра

Оглавление

• 1. Введение: зачем контролировать качество и стабильность сетевого напряжения
• 2. Основные показатели качества напряжения в сетях 0,4 кВ
• 3. Нормативные требования к параметрам напряжения (ГОСТ 32144-2013 и ПУЭ)
• 4. Влияние отклонений и нестабильности напряжения на оборудование и безопасность
• 5. Что может измерять обычный мультиметр при оценке качества напряжения
• 6. Подготовка к измерениям и правила техники безопасности
• 7. Методика измерения действующего значения напряжения и его отклонения
• 8. Оценка стабильности напряжения во времени с помощью мультиметра
• 9. Интерпретация результатов измерений и типичные неисправности сети
• 10. Выбор мультиметра для задач контроля качества напряжения и практические рекомендации

1. Введение: зачем контролировать качество и стабильность сетевого напряжения

В современных условиях электроснабжения качество сетевого напряжения далеко не всегда соответствует номинальным значениям. Перепады, длительные просадки и повышенное напряжение стали обычным явлением как в частных домовладениях, так и на объектах малого бизнеса. Причины этого явления разнообразны: износ воздушных и кабельных линий, перегрузка трансформаторных подстанций в вечерние часы, значительная удаленность потребителя от источника питания, а также массовое распространение нелинейных нагрузок — импульсных источников питания, частотных преобразователей и светодиодных светильников.

Нестабильное напряжение оказывает непосредственное влияние на работу практически всего электрооборудования. При пониженном напряжении асинхронные электродвигатели начинают потреблять повышенный ток, что приводит к интенсивному нагреву обмоток и существенному сокращению срока службы. Электронные устройства и блоки управления могут работать с ошибками, самопроизвольно перезагружаться или выходить из строя. Повышенное напряжение опасно для электролитических конденсаторов в импульсных блоках питания и может вызвать пробой изоляции обмоток трансформаторов и двигателей.

Регулярный контроль параметров сети позволяет своевременно выявить отклонения и принять обоснованные решения: обратиться в сетевую организацию, установить стабилизатор напряжения или скорректировать нагрузку на существующие линии. Для большинства владельцев частных домов, небольших мастерских и офисов доступным и эффективным инструментом такой проверки становится цифровой мультиметр. Он не требует специальной подготовки и позволяет получить объективные данные о текущем состоянии сети.

Особую важность контроль приобретает в следующих случаях:

• при эксплуатации дорогостоящего оборудования с электродвигателями (насосы, компрессоры, станки);
• в домах с большим количеством современной электроники и светодиодного освещения;
• при удаленном расположении объекта от трансформаторной подстанции;
• в периоды пиковых нагрузок на сеть (зимний отопительный сезон, летний период использования кондиционеров);
• при подключении новых мощных потребителей.

2. Основные показатели качества напряжения в сетях 0,4 кВ

Качество напряжения в низковольтных сетях характеризуется несколькими ключевыми параметрами. Понимание этих показателей необходимо для правильной интерпретации результатов измерений мультиметром и принятия решений о дальнейших действиях.

Основными параметрами, которые можно оценить с помощью мультиметра, являются действующее значение напряжения и его стабильность во времени. Более сложные параметры, такие как содержание гармоник или коэффициент несимметрии, требуют специализированного оборудования, однако уже на этапе простых измерений можно сделать важные выводы о состоянии сети.

Для большинства практических задач достаточно контролировать действующее значение напряжения и его колебания во времени. Эти данные позволяют судить о том, находится ли сеть в допустимых пределах и насколько стабильна работа электроснабжения на объекте.

3. Нормативные требования к параметрам напряжения (ГОСТ 32144-2013 и ПУЭ)

В Российской Федерации требования к качеству электрической энергии установлены несколькими нормативными документами. Основным из них является ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения».

Согласно ГОСТ 32144-2013, в точке передачи электрической энергии напряжение должно соответствовать номинальному значению с определенными допусками. Для сетей напряжением 0,38/0,22 кВ положительное и отрицательное отклонения напряжения не должны превышать 10 % от номинального значения в течение 95 % времени интервала, равного одной неделе. Это означает, что кратковременные выходы за указанные пределы допускаются, однако длительные отклонения являются нарушением требований стандарта.

Правила устройства электроустановок (ПУЭ) также содержат требования к обеспечению необходимого качества напряжения у потребителя. В частности, ПУЭ предписывают учитывать потери напряжения в линиях и трансформаторах при проектировании и эксплуатации систем электроснабжения, чтобы гарантировать поддержание напряжения в допустимых пределах непосредственно у электроприемников.

Отклонение напряжения принято рассчитывать по формуле:

\( \delta U = \dfrac{U_{\text{изм}} - U_{\text{ном}}}{U_{\text{ном}}} \times 100\% \)

где \( U_{\text{изм}} \) — измеренное действующее значение напряжения, а \( U_{\text{ном}} \) — номинальное значение (220 В для однофазной сети или 380 В для линейного напряжения трехфазной сети).

Соблюдение требований ГОСТ 32144-2013 и ПУЭ важно не только с точки зрения надежности работы оборудования, но и для обеспечения электробезопасности. Значительные и длительные отклонения напряжения могут приводить к ускоренному старению изоляции и повышению риска возникновения аварийных ситуаций.

4. Влияние отклонений и нестабильности напряжения на оборудование и безопасность

Отклонения напряжения от номинального значения оказывают различное влияние на разные типы электрооборудования. Понимание этих последствий помогает правильно оценивать риски и принимать решения о необходимости дополнительных мер защиты.

При пониженном напряжении (менее 198 В в однофазной сети) наблюдается следующая картина:

• асинхронные электродвигатели потребляют ток, увеличенный пропорционально снижению напряжения, что вызывает сильный нагрев обмоток и сокращение ресурса;
• электронные блоки питания импульсного типа могут работать нестабильно, с повышенным уровнем пульсаций на выходе;
• светодиодные светильники и драйверы часто снижают яркость или начинают мерцать;
• компрессоры холодильников и кондиционеров испытывают повышенные пусковые токи и могут не запускаться.

При повышенном напряжении (более 242 В) риски иные:

• электролитические конденсаторы в блоках питания подвергаются повышенному напряжению, что резко сокращает их срок службы;
• возможен пробой изоляции обмоток трансформаторов и двигателей;
• ускоряется износ контактов реле и пускателей;
• возрастает вероятность ложных срабатываний защитных устройств.

Нестабильность напряжения во времени (частые колебания) особенно вредна для оборудования с чувствительными электронными компонентами и для систем, содержащих электродвигатели с частыми пусками. В таких условиях значительно возрастает вероятность преждевременного выхода техники из строя и возникновения пожароопасных ситуаций, связанных с перегревом соединений и изоляции.

5. Что может измерять обычный мультиметр при оценке качества напряжения

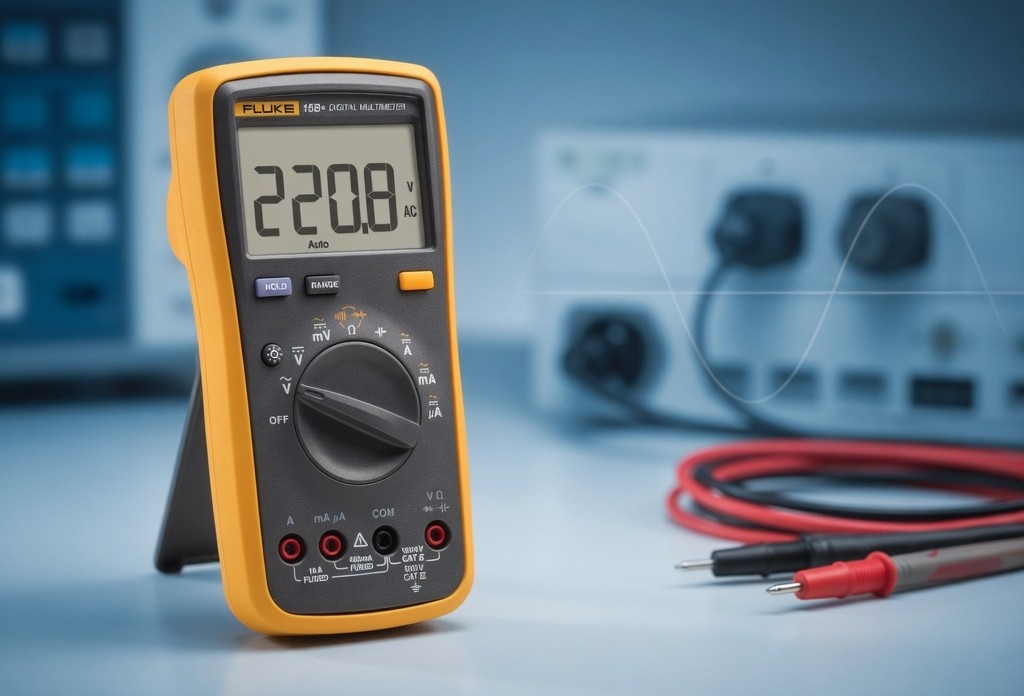

Современный цифровой мультиметр предоставляет достаточно возможностей для первичной оценки качества и стабильности сетевого напряжения. Понимание сильных и слабых сторон прибора позволяет использовать его максимально эффективно и не требовать от него невозможного.

Ключевой функцией для работы с сетевым напряжением является измерение действующего значения переменного напряжения (AC Voltage). Важно, чтобы мультиметр поддерживал технологию True RMS (истинное среднеквадратичное значение). Приборы без этой функции дают существенную погрешность при наличии высших гармоник в сети, что сегодня встречается повсеместно из-за большого количества импульсных блоков питания.

Большинство современных мультиметров также позволяют:

• фиксировать минимальное и максимальное значение напряжения за время измерения (функция Min/Max) — это удобно для оценки стабильности;
• измерять частоту сети (на моделях с соответствующей функцией);
• удерживать показание на дисплее (Hold);
• измерять пиковое значение напряжения (Peak) — на более продвинутых моделях.

В то же время следует понимать ограничения обычного мультиметра:

• он не предназначен для полноценного анализа гармонического состава напряжения;
• не измеряет коэффициент несимметрии в трехфазных системах;
• не дает информации о фликере (кратковременных колебаниях яркости освещения);
• не способен вести длительное непрерывное логирование без дополнительных приспособлений.

Таким образом, правильно выбранный мультиметр с функцией True RMS и Min/Max позволяет получить достаточно полную картину о текущем качестве и стабильности сетевого напряжения для большинства практических задач. Более глубокий анализ при необходимости проводится уже специализированными анализаторами качества электроэнергии.

6. Подготовка к измерениям и правила техники безопасности

Перед проведением измерений параметров сетевого напряжения необходимо тщательно подготовиться и строго соблюдать правила техники безопасности. Работа с напряжением 220/380 В несет потенциальную опасность поражения электрическим током, поэтому халатность в этом вопросе недопустима.

Первым и самым важным требованием является выбор подходящего мультиметра. Прибор должен иметь класс защиты не ниже CAT III 600 В (для работы в распределительных щитах и на вводах в здания) или CAT IV 600 В (для измерений непосредственно на вводе от воздушной линии). Использование мультиметра с недостаточным классом защиты может привести к его разрушению и травмированию оператора при возникновении перенапряжений.

Перед каждым использованием следует выполнить проверку измерительных проводов:

• осмотреть изоляцию на наличие трещин, порезов и потертостей;
• убедиться в надежности крепления щупов и разъемов;
• проверить целостность проводов с помощью функции прозвонки самого мультиметра;
• заменить поврежденные провода на новые, соответствующие классу CAT III или выше.

При организации измерений рекомендуется придерживаться следующих правил:

• по возможности обесточивать измеряемый участок или работать в присутствии второго человека;
• использовать одну руку при прикосновении к щупам (вторая рука в кармане);
• не проводить измерения во влажных помещениях или при высокой влажности без дополнительных защитных мер;
• применять средства индивидуальной защиты (диэлектрические перчатки, защитные очки);
• не оставлять мультиметр без присмотра в подключенном состоянии в распределительном щите.

Подготовка самого прибора включает выбор правильного режима измерения (AC Voltage), активацию функции True RMS при наличии и, при необходимости, включение режима Min/Max для последующей оценки стабильности. Также полезно заранее подготовить блокнот или электронное устройство для записи показаний с указанием времени и точки измерения.

7. Методика измерения действующего значения напряжения и его отклонения

Измерение действующего значения напряжения — основная и наиболее часто выполняемая операция при оценке качества сети. Правильная методика позволяет получить достоверные данные и избежать типичных ошибок.

Пошаговая последовательность действий при измерении:

1. Вставьте черный измерительный провод в гнездо COM мультиметра, а красный — в гнездо обозначенное как V/Ω или V.
2. Переключите мультиметр в режим измерения переменного напряжения (обычно обозначается как ACV, ~V или V с волнистой линией).
3. При использовании прибора без автоматического выбора диапазона установите диапазон, превышающий ожидаемое значение (например, 600 В или 750 В).
4. Приложите черный щуп к нулевому проводнику (N), а красный — к фазному проводнику (L). В трехфазной сети измерения проводят между фазой и нейтралью или между фазами в зависимости от задачи.
5. Дождитесь стабилизации показаний на дисплее (обычно 2–3 секунды) и зафиксируйте результат.
6. При необходимости используйте кнопку Hold для удержания показания.

Для расчета отклонения напряжения от номинала применяется формула:

\( \delta U = \dfrac{U_{\text{изм}} - U_{\text{ном}}}{U_{\text{ном}}} \times 100\% \)

где \( U_{\text{изм}} \) — измеренное значение, а \( U_{\text{ном}} \) — номинальное значение (220 В для однофазной сети). Полученное значение сравнивают с допустимыми пределами ±10 %.

Рекомендуется проводить измерения в нескольких характерных точках объекта: непосредственно на вводе в здание, в распределительном щите, в наиболее удаленных розетках и на клеммах наиболее мощных потребителей. Это позволяет выявить потери напряжения в внутренней проводке и локальные проблемы.

8. Оценка стабильности напряжения во времени с помощью мультиметра

Однократное измерение дает лишь моментальный срез состояния сети. Для оценки стабильности напряжения необходимо проводить наблюдения в течение определенного времени и фиксировать изменения показателей.

Наиболее удобным инструментом для этой задачи является функция Min/Max, присутствующая в большинстве современных мультиметров. Она позволяет автоматически запоминать минимальное и максимальное значения напряжения за период измерения.

Порядок работы с функцией Min/Max:

• Включите мультиметр и перейдите в режим измерения AC Voltage.
• Активируйте функцию Min/Max (обычно отдельной кнопкой).
• Подключите прибор к точке измерения и оставьте его в таком положении на необходимое время (от 30 минут до нескольких часов).
• По истечении периода наблюдения последовательно вызовите на дисплей значения минимума, максимума и среднего (если доступно).
• Зафиксируйте полученные данные с указанием времени начала и окончания измерения.

Для более точной оценки стабильности рекомендуется проводить серию измерений в разные периоды суток и дни недели:

• утренние часы (пик нагрузки);
• дневное время (средняя нагрузка);
• вечерние часы (максимальная нагрузка);
• ночное время (минимальная нагрузка);
• выходные и рабочие дни.

Стабильным считается напряжение, у которого разница между минимальным и максимальным значением за сутки не превышает 10–15 В при номинале 220 В. Более значительные колебания свидетельствуют о проблемах в сети или перегрузке линии.

9. Интерпретация результатов измерений и типичные неисправности сети

Полученные в результате измерений данные требуют правильной интерпретации. Ниже приведены наиболее распространенные ситуации и их возможные причины.

При интерпретации результатов важно учитывать не только абсолютные значения, но и динамику изменений. Резкие кратковременные просадки часто связаны с пуском мощных электродвигателей (насосы, компрессоры), в то время как длительные отклонения указывают на системные проблемы сети.

В случаях, когда измерения показывают стабильные отклонения за пределами ±10 %, рекомендуется обратиться в энергоснабжающую организацию с официальным заявлением и приложением протокола измерений. Многие сетевые компании обязаны устранять такие нарушения в установленные сроки.

10. Выбор мультиметра для задач контроля качества напряжения и практические рекомендации

Для эффективного контроля качества и стабильности сетевого напряжения важно правильно выбрать мультиметр. Не все модели одинаково хорошо подходят для работы с бытовой и промышленной электросетью.

При выборе прибора следует обращать внимание на следующие характеристики:

• Наличие функции True RMS — обязательно для точных измерений в современных сетях с большим количеством нелинейных нагрузок;
• Функция Min/Max с возможностью длительной записи — крайне полезна для оценки стабильности;
• Класс защиты CAT III 600 В или CAT IV 600 В — гарантия безопасности при работе в распределительных устройствах;
• Автоматический выбор диапазона и удобный дисплей с подсветкой;
• Дополнительные функции (частотомер, измерение пиковых значений, возможность подключения к компьютеру) — по необходимости.

Для бытового использования и периодических проверок вполне достаточно компактной модели с базовым набором функций. Для регулярного мониторинга на объектах с ответственным оборудованием лучше выбрать более профессиональный прибор с возможностью записи данных и высокой точностью.

Практические рекомендации по организации контроля:

• проводите измерения регулярно — не реже одного раза в квартал, а при наличии проблем — еженедельно;
• фиксируйте результаты в журнале с указанием даты, времени и точки измерения;
• сравнивайте показания на вводе и в наиболее удаленных точках потребления;
• при выявлении отклонений проводите дополнительные визуальные осмотры соединений и проводки;
• при необходимости комбинируйте измерения мультиметром с установкой стационарных реле контроля напряжения.

Своевременный контроль позволяет не только защитить дорогостоящее оборудование, но и избежать более серьезных последствий, связанных с нарушением электробезопасности.

Для регулярного и точного контроля качества сетевого напряжения в вашем доме или на объекте удобно купить мультиметр с поддержкой True RMS и функцией Min/Max. Такие модели доступны по разумной цене и позволяют проводить необходимые измерения без привлечения сторонних специалистов. Широкий выбор приборов дает возможность подобрать устройство точно под стоящие задачи — от простых периодических проверок до более серьезного мониторинга параметров электросети.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
