Проверка предохранителей и автоматических выключателей мультиметром

Оглавление

• 1. Введение
• 2. Меры безопасности при проведении проверок
• 3. Нормативные требования к состоянию защитных аппаратов
• 4. Типы предохранителей и их конструктивные особенности
• 5. Методика проверки предохранителей мультиметром
• 6. Типы автоматических выключателей и особенности их конструкции
• 7. Методика проверки автоматических выключателей мультиметром
• 8. Анализ результатов измерений и диагностика неисправностей
• 9. Практические рекомендации и типичные ошибки

1. Введение

Проверка предохранителей и автоматических выключателей является одним из ключевых элементов обеспечения электробезопасности и надежности электрических установок. Эти защитные аппараты предназначены для размыкания цепи при перегрузках и коротких замыканиях, предотвращая повреждение проводников, оборудования и возникновение пожара. Со временем под воздействием тока, температуры и окружающей среды контакты окисляются, плавкие вставки могут частично деградировать, а механизм автоматических выключателей изнашиваться. В результате защитная функция может быть утрачена частично или полностью.

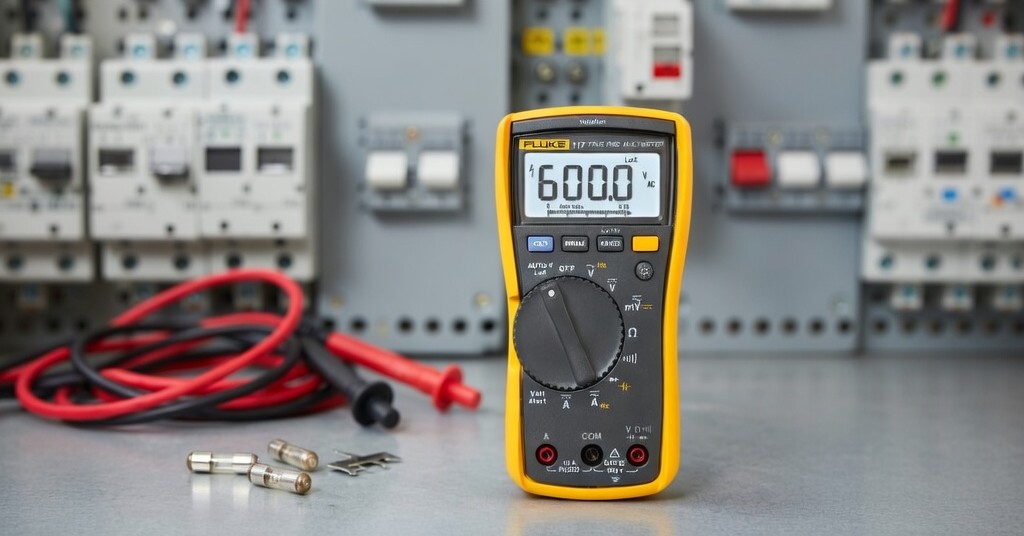

Мультиметр представляет собой доступный и эффективный инструмент для выполнения базовой диагностики состояния предохранителей и автоматических выключателей. С его помощью можно быстро определить целостность плавкой вставки, оценить качество контактов и выявить наиболее распространенные неисправности без применения сложного испытательного оборудования. Такой подход особенно ценен при профилактическом обслуживании, после срабатывания защиты, при вводе в эксплуатацию новых или отремонтированных электроустановок, а также при поиске причин нестабильной работы сети.

Важно понимать возможности и ограничения метода. Мультиметр позволяет выполнить проверку на целостность и низкое переходное сопротивление. Он не заменяет полные испытания время-токовых характеристик автоматических выключателей и предохранителей, которые проводятся на специализированных стендах в соответствии с требованиями профильных стандартов. Тем не менее, регулярная проверка мультиметром позволяет своевременно выявить явные дефекты и предотвратить серьезные аварии.

В бытовых распределительных щитах, промышленных шкафах управления, автомобильной электрике и системах резервного питания проверка защитных аппаратов мультиметром входит в число рутинных операций квалифицированного персонала. Правильно выполненная диагностика экономит время и средства, снижая риск внеплановых отключений и повреждения дорогостоящего оборудования.

Для быстрой диагностики перегоревших предохранителей и проверки работоспособности автоматических выключателей рекомендуется купить цифровой мультиметр DT-9908 с режимом прозвонки со звуком и измерением сопротивления до 20 МОм.

2. Меры безопасности при проведении проверок

Любые работы по проверке предохранителей и автоматических выключателей должны проводиться только после полного обесточивания соответствующего участка цепи. Нарушение этого правила является одной из наиболее частых причин электротравм. Перед началом работ необходимо строго соблюдать последовательность действий, предусмотренную действующими правилами.

Первым шагом всегда является отключение питания на вышестоящем коммутационном аппарате. После отключения на рукоятке или приводе вывешивается запрещающий плакат «Не включать! Работают люди». При работе в распределительных устройствах рекомендуется дополнительно оградить место проведения работ и, при возможности, назначить наблюдающего.

Далее обязательно выполняется проверка отсутствия напряжения. Мультиметр переводится в режим измерения переменного напряжения (ACV). Проверяются все фазные проводники относительно заземляющего и нулевого проводников, а также между фазными проводниками. Измерения проводятся на всех доступных точках, включая зажимы предохранителей и автоматических выключателей. Только после получения нулевых показаний на всех проверяемых участках можно приступать к работам.

При выполнении измерений персонал должен использовать средства индивидуальной защиты: диэлектрические перчатки соответствующего класса, защитные очки или щиток, специальную обувь на диэлектрической подошве. В помещениях с повышенной опасностью дополнительно применяются диэлектрические коврики или подставки. Все средства защиты должны иметь действующие сроки испытаний.

Особое внимание уделяется состоянию самого мультиметра и измерительных проводов. Прибор должен соответствовать категории безопасности CAT III или CAT IV в зависимости от уровня напряжения в установке. Щупы не должны иметь поврежденной изоляции, а разъемы — признаков окисления или механического износа. Перед каждым использованием рекомендуется проверять мультиметр на заведомо исправном низкоомном резисторе или отрезке провода.

Запрещается выполнять проверку предохранителей и автоматов под напряжением, даже если мультиметр имеет режим измерения тока или напряжения. Также недопустимо касаться токоведущих частей голыми руками или металлическими инструментами. При обнаружении признаков повреждения изоляции, следов горения или необычного нагрева работы немедленно прекращаются до выяснения причин.

После завершения проверки и установки исправных аппаратов на место необходимо еще раз убедиться в отсутствии посторонних предметов в щите, проверить надежность затяжки всех соединений и только затем подать напряжение. Все действия фиксируются в журнале или наряде-допуске в соответствии с требованиями организации работ.

3. Нормативные требования к состоянию защитных аппаратов

Требования к предохранителям и автоматическим выключателям, а также к порядку их проверки и обслуживания, установлены в нескольких основополагающих документах. Соблюдение этих требований обязательно как для юридических лиц, эксплуатирующих электроустановки, так и для персонала, выполняющего диагностику.

В ПУЭ-7, раздел 3.1 «Защита электрических сетей напряжением до 1 кВ» определены условия, при которых должны применяться предохранители и автоматические выключатели, а также требования к их номиналам и характеристикам. Защитные аппараты должны обеспечивать надежное отключение поврежденного участка при токах короткого замыкания и перегрузках в пределах, установленных для данного типа сети.

Автоматические выключатели для бытового и аналогичного применения должны соответствовать ГОСТ Р 50345-2010. Стандарт устанавливает требования к конструкции, характеристикам срабатывания, механической и электрической износостойкости, а также к методам испытаний. Соответствие аппаратов этому стандарту является обязательным условием их применения в жилых и общественных зданиях.

Плавкие предохранители низковольтные регламентируются ГОСТ IEC 60269-1-2016. Документ определяет общие требования к конструкции, маркировке, время-токовым характеристикам и испытаниям предохранителей. Особое внимание уделяется способности предохранителя ограничивать ток короткого замыкания и обеспечивать селективность защиты.

Порядок организации и проведения работ в электроустановках, включая диагностику защитных аппаратов, определяется Правилами по охране труда при эксплуатации электроустановок (Приказ Минтруда России от 15.12.2020 № 903н). Согласно этому документу, работы должны выполняться персоналом, имеющим соответствующую группу по электробезопасности, с оформлением наряда-допуска или распоряжения в зависимости от сложности и опасности работ.

В потребительских электроустановках периодичность осмотров и проверок защитных аппаратов устанавливается владельцем или эксплуатирующей организацией с учетом рекомендаций изготовителей и фактического состояния оборудования. При обнаружении неисправностей или отклонений от нормальных показателей защитные аппараты подлежат немедленной замене.

4. Типы предохранителей и их конструктивные особенности

Плавкие предохранители, применяемые в низковольтных сетях, различаются по конструкции, номинальным параметрам и области применения. Выбор типа предохранителя напрямую влияет на методику его проверки мультиметром и на интерпретацию результатов измерений.

Ножевые предохранители (типа NH) предназначены для защиты промышленных электроустановок и силовых цепей с высокими номинальными токами. Они имеют массивную керамическую или пластиковую вставку с ножевыми контактами. Для проверки такой предохранитель необходимо извлечь из держателя. Благодаря большой площади контактов сопротивление исправной вставки очень мало.

Цилиндрические предохранители (типа RT, RTV, C и аналогичные) широко используются в бытовых и небольших распределительных щитах. Вставка размещается в цилиндрическом корпусе с торцевыми контактами. Некоторые модели оснащены индикатором срабатывания в виде цветного кнопочного индикатора или окошка. При проверке важно убедиться, что контакты чистые и не окислены.

Автомобильные предохранители (blade fuses) имеют плоскую ножевую конструкцию и применяются в цепях бортовой сети автомобилей, мотоциклов и специальной техники. Они отличаются компактностью и быстротой замены. При проверке мультиметром часто возникает необходимость измерять предохранитель непосредственно в блоке предохранителей, что требует осторожности и правильного выбора точек измерения.

По время-токовым характеристикам предохранители делятся на несколько классов. Предохранители общего назначения (gG) предназначены для защиты от перегрузок и коротких замыканий. Предохранители для защиты полупроводниковых устройств (aR, gR) имеют более высокую скорость срабатывания. При диагностике важно учитывать, что все типы исправных предохранителей должны показывать низкое сопротивление независимо от класса характеристики.

Маркировка предохранителя содержит номинальный ток, номинальное напряжение, класс характеристики и, при наличии, дополнительную информацию о предельной отключающей способности. Перед проверкой рекомендуется визуально убедиться в соответствии маркировки требованиям проекта или схемы.

5. Методика проверки предохранителей мультиметром

Проверка предохранителей мультиметром дает надежный результат только при строгом соблюдении методики и правильной интерпретации показаний. Ниже приведена последовательность действий, рекомендуемая для большинства типов плавких вставок.

Перед началом измерений мультиметр необходимо подготовить. Переключатель режимов устанавливается в положение прозвонки (обычно обозначено символом диода или звуковой волны) или в режим измерения сопротивления на самый низкий предел (200 Ом или автоматический диапазон). Щупы подключаются к соответствующим гнездам. Рекомендуется сначала проверить работоспособность самого мультиметра, коснувшись щупами друг друга: прибор должен издать звуковой сигнал и показать сопротивление, близкое к нулю.

Наиболее достоверные результаты получаются при проверке предохранителя, извлеченного из держателя. В этом случае исключается влияние параллельных цепей и переходных сопротивлений в контактных соединениях щита. Извлечение выполняется после полного обесточивания и проверки отсутствия напряжения.

1. Обесточить защищаемую цепь и убедиться в отсутствии напряжения на всех полюсах.
2. Извлечь предохранитель из держателя, соблюдая осторожность, чтобы не повредить контакты.
3. Очистить контактные поверхности предохранителя от пыли и окислов мягкой тканью или специальной щеткой (при сильном загрязнении).
4. Подключить щупы мультиметра к обоим контактам предохранителя. При использовании режима прозвонки щупы можно прикладывать в любом порядке.
5. Зафиксировать показания прибора и звуковой сигнал (при наличии режима прозвонки).
6. При необходимости выполнить повторное измерение, слегка поворачивая предохранитель в щупах для исключения влияния случайного контакта.

Исправный предохранитель должен иметь сопротивление, близкое к нулю. На практике с учетом сопротивления измерительных проводов и качества контакта показание обычно находится в пределах 0,01–0,50 Ом. В режиме прозвонки мультиметр издает устойчивый звуковой сигнал.

Перегоревший предохранитель показывает сопротивление «OL» (перегрузка) или бесконечность. Звуковой сигнал в режиме прозвонки отсутствует. Такой предохранитель подлежит замене.

Иногда встречаются предохранители с повышенным, но еще не бесконечным сопротивлением (от единиц до десятков Ом). Это может свидетельствовать о частичном разрушении плавкой вставки, сильном окислении контактов или механическом повреждении. Такие изделия рекомендуется заменять независимо от показаний, так как их надежность уже нарушена.

Проверка предохранителя непосредственно в цепи (без извлечения) возможна только в тех случаях, когда в схеме отсутствуют параллельные пути прохождения тока через другие элементы. В противном случае показания будут искажены. Даже при возможности такой проверки рекомендуется после получения сомнительного результата извлечь предохранитель и повторить измерение.

После установки нового или проверенного предохранителя в держатель необходимо убедиться в надежности контакта. Ослабленные пружины держателей или окисленные поверхности часто становятся причиной повышенного нагрева и преждевременного выхода предохранителя из строя. При необходимости контакты держателя зачищаются и, если конструкция позволяет, подтягиваются.

Особенности проверки автомобильных предохранителей связаны с компактностью блоков и наличием большого количества параллельных цепей. В большинстве случаев извлечение предохранителя обязательно. При проверке в блоке следует использовать острые щупы или специальные адаптеры, чтобы обеспечить надежный контакт с ножевыми выводами, не повреждая пластиковый корпус.

При проверке предохранителей после срабатывания защиты рекомендуется дополнительно осмотреть защищаемую цепь на предмет короткого замыкания или перегрузки. Установка нового предохранителя без устранения причины срабатывания приведет к повторному перегоранию.

6. Типы автоматических выключателей и особенности их конструкции

Автоматические выключатели являются основным средством защиты электрических цепей в современных установках. В отличие от плавких предохранителей, они позволяют многократно отключать и включать цепь вручную, а также автоматически срабатывать при перегрузке или коротком замыкании. Для правильной диагностики с помощью мультиметра необходимо понимать конструктивные особенности различных типов автоматических выключателей.

Наиболее распространены модульные автоматические выключатели, предназначенные для установки на DIN-рейку в распределительных щитах. Они выпускаются в одно-, двух-, трех- и четырехполюсном исполнении. Каждый полюс имеет независимую контактную систему, дугогасительную камеру и собственный расцепитель. В многополюсных аппаратах все полюса механически связаны общей рукояткой управления, что гарантирует одновременное отключение всех фаз.

Внутри автоматического выключателя расположены два расцепителя: тепловой, выполненный на основе биметаллической пластины, и электромагнитный, работающий по принципу соленоида. Тепловой расцепитель обеспечивает защиту от длительных перегрузок, а электромагнитный — от коротких замыканий. Характеристика срабатывания (B, C или D) определяет кратность тока мгновенного отключения. Эти параметры не измеряются мультиметром, но знание типа характеристики помогает правильно интерпретировать результаты проверки и понимать, в каких условиях аппарат должен срабатывать.

Отдельную группу составляют дифференциальные автоматические выключатели и устройства защитного отключения (УЗО). Мультиметр позволяет проверить только целостность главных полюсов этих аппаратов. Функцию дифференциальной защиты мультиметром проверить невозможно — для этого требуется специальный испытатель. При диагностике дифавтоматов и УЗО мультиметром проверяются только силовые контакты по той же методике, что и у обычных автоматических выключателей.

Контактная система автоматического выключателя со временем подвергается износу. Дугогасительные камеры загрязняются продуктами горения дуги, а подвижные контакты могут окисляться или подгорать. Эти дефекты напрямую влияют на переходное сопротивление, которое можно измерить мультиметром. В промышленных условиях с высокой частотой срабатываний или в агрессивной среде износ происходит быстрее, поэтому периодическая проверка особенно важна.

7. Методика проверки автоматических выключателей мультиметром

Проверка автоматических выключателей мультиметром позволяет оценить состояние контактной системы и механизма отключения. Метод является вспомогательным и не заменяет полные испытания на соответствие время-токовым характеристикам, которые проводятся на специализированном оборудовании согласно ГОСТ Р 50345-2010.

Перед началом измерений автоматический выключатель должен быть полностью обесточен. Обязательно выполняется проверка отсутствия напряжения на всех полюсах относительно земли и между полюсами. Только после этого можно приступать к диагностике.

1. Перевести рукоятку автоматического выключателя в положение «ВКЛ» (вверх).
2. Установить мультиметр в режим прозвонки или измерения сопротивления на низком пределе (200 Ом или авто).
3. Подключить один щуп к входной клемме полюса, второй — к соответствующей выходной клемме того же полюса.
4. Зафиксировать показания. Исправный полюс должен показывать сопротивление, близкое к нулю \( (R \approx 0\ \Omega) \), и устойчивый звуковой сигнал в режиме прозвонки.
5. Повторить измерение для каждого полюса аппарата.
6. Перевести автоматический выключатель в положение «ВЫКЛ» (вниз).
7. Повторить измерения между входными и выходными клеммами каждого полюса. Исправный аппарат должен показывать «OL» или бесконечное сопротивление (обрыв цепи).
8. Дополнительно проверить отсутствие электрической связи между разными полюсами и между полюсами и заземляющим контактом (при наличии) как в положении ВКЛ, так и в ВЫКЛ.

Особое внимание уделяется многополюсным аппаратам. Все полюса должны показывать одинаковые результаты. Разброс показаний между полюсами может указывать на неравномерный износ контактов или нарушение механической синхронизации.

При проверке автоматических выключателей после срабатывания защиты рекомендуется внимательно осмотреть аппарат на наличие следов копоти, оплавления корпуса или характерного запаха горелой изоляции. Такие признаки свидетельствуют о тяжелом коротком замыкании и требуют обязательной замены аппарата независимо от показаний мультиметра.

Мультиметр не позволяет проверить ток срабатывания теплового и электромагнитного расцепителей. Для полной аттестации автоматического выключателя требуется специализированный испытательный стенд, соответствующий требованиям ГОСТ Р 50345-2010. Поэтому при сомнительных результатах или после тяжелых коротких замыканий рекомендуется замена аппарата на новый.

8. Анализ результатов измерений и диагностика неисправностей

Правильная интерпретация показаний мультиметра позволяет быстро выявить наиболее распространенные неисправности предохранителей и автоматических выключателей. Ниже приведена сводная таблица типичных дефектов и соответствующих им результатов измерений.

При обнаружении повышенного сопротивления в положении ВКЛ рекомендуется не ограничиваться одной проверкой. Следует несколько раз включить и выключить аппарат вручную и повторить измерения. Иногда окислы разрушаются при механическом воздействии, и показания временно улучшаются. Однако такой аппарат все равно подлежит замене, так как дефект будет прогрессировать.

Если мультиметр показывает обрыв в положении ВКЛ, это может быть связано не только с внутренним дефектом, но и с плохим контактом в клеммных зажимах или окислением проводников. В этом случае необходимо проверить затяжку всех соединений и при необходимости зачистить поверхности.

Результаты измерений мультиметром следует рассматривать в комплексе с визуальным осмотром, историей эксплуатации и характером срабатываний защиты. При тяжелых коротких замыканиях даже визуально целый автоматический выключатель рекомендуется заменить, поскольку внутренние повреждения могут быть скрытыми.

9. Практические рекомендации и типичные ошибки

Для получения достоверных результатов при проверке предохранителей и автоматических выключателей мультиметром необходимо соблюдать ряд практических правил и избегать распространенных ошибок.

• Всегда начинайте работу с проверки отсутствия напряжения. Даже если щит обесточен вышестоящим аппаратом, убедитесь в этом мультиметром на месте проведения работ.
• Используйте мультиметр с категорией безопасности не ниже CAT III 600 В или CAT IV 300 В в зависимости от уровня напряжения в установке.
• При проверке многополюсных аппаратов измеряйте все полюса последовательно и сравнивайте результаты. Значительный разброс показаний указывает на неравномерный износ.
• После замены предохранителя или автоматического выключателя обязательно проверьте защищаемую цепь на отсутствие короткого замыкания или перегрузки.
• Ведите журнал проверок защитных аппаратов с указанием даты, типа аппарата, показаний мультиметра и принятых мер. Это помогает отслеживать динамику износа.
• При работе в старых электроустановках с ножевыми рубильниками и предохранителями советского образца уделяйте особое внимание состоянию контактных поверхностей и пружин держателей.

Наиболее частые ошибки при проверке:

1. Попытка измерения под напряжением — приводит к повреждению мультиметра и представляет опасность для жизни.
2. Проверка предохранителя или автомата в цепи без учета параллельных путей — дает ложные показания низкого сопротивления.
3. Игнорирование проверки всех полюсов многополюсного аппарата — можно пропустить дефект на одном из полюсов.
4. Использование неисправного или разряженного мультиметра — искажает результаты.
5. Недостаточная очистка контактов перед измерением — завышает показания сопротивления.
6. Отсутствие повторной проверки после механического воздействия (включение-выключение) — пропуск скрытых дефектов.

Рекомендуется проводить проверку защитных аппаратов не реже одного раза в год, а также после каждого срабатывания защиты от короткого замыкания и при плановом техническом обслуживании электроустановки. В помещениях с повышенной влажностью или запыленностью периодичность проверок следует увеличивать.

При выборе мультиметра для регулярной диагностики предохранителей и автоматических выключателей следует обращать внимание на наличие устойчивого режима прозвонки, точность измерения малых сопротивлений (до 0,1 Ом) и соответствующую категорию безопасности. Такой прибор позволяет быстро и надежно выполнять повседневные проверки в полевых условиях.

Для выполнения точных и безопасных проверок предохранителей и автоматических выключателей важно иметь надежный мультиметр с функцией прозвонки и возможностью измерения малых сопротивлений. Купить мультиметр по доступной цене с необходимыми характеристиками и категорией безопасности можно в специализированных магазинах контрольно-измерительных приборов, подобрав модель под конкретные задачи эксплуатации электроустановок.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
