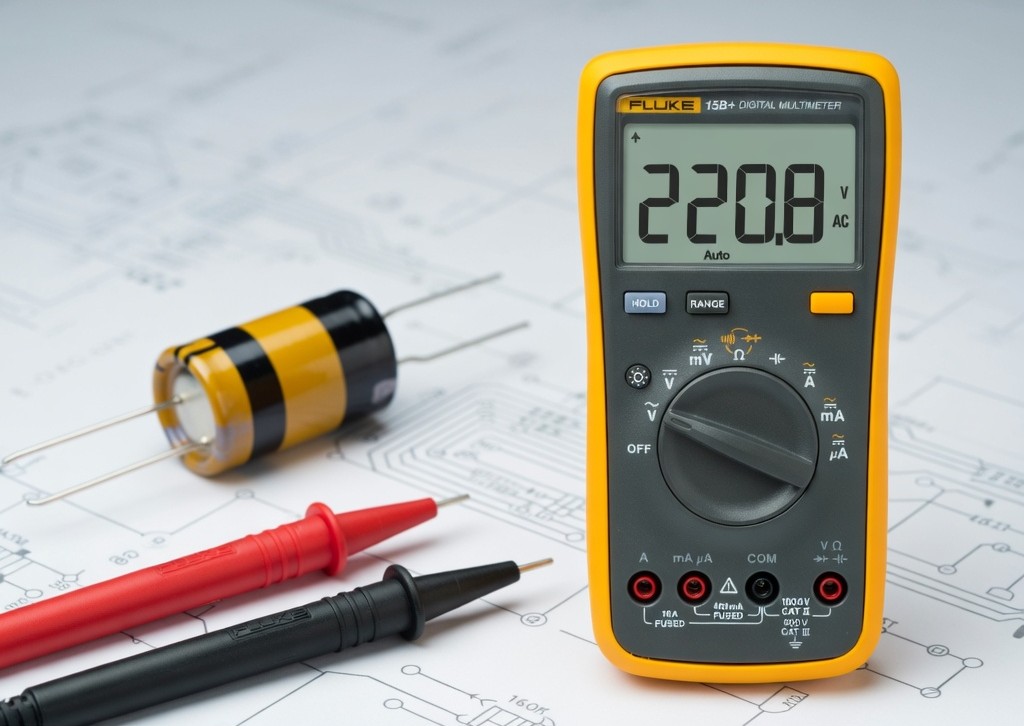

1. Введение: зачем и в каких ситуациях необходимо измерять ёмкость конденсатора мультиметром
Ёмкость конденсатора — одна из ключевых характеристик, которая напрямую влияет на работу электронных схем. Со временем под воздействием температуры, пульсирующего напряжения, влажности и естественного старения диэлектрика реальная ёмкость может существенно отличаться от номинального значения. Особенно сильно подвержены деградации алюминиевые электролитические конденсаторы.
Измерение ёмкости мультиметром позволяет быстро и без сложного оборудования выполнить диагностику компонента. Этот метод широко применяется как в профессиональном ремонте, так и в любительской практике.
Наиболее распространённые ситуации, когда требуется измерение ёмкости:
- Диагностика неисправностей блоков питания, импульсных преобразователей, материнских плат, мониторов и аудиоаппаратуры — именно потеря ёмкости электролитов часто приводит к нестабильной работе устройств.
- Входной контроль партии конденсаторов при закупке компонентов для производства или ремонта.
- Подбор подходящего аналога при отсутствии оригинальной детали — необходимо убедиться, что новая ёмкость находится в допустимых пределах.
- Профилактическая проверка оборудования, работающего в тяжёлых условиях (повышенная температура, вибрация, частые включения/выключения).
- Проверка конденсаторов после длительного хранения — электролиты могут высохнуть даже при правильных условиях хранения.
Умение правильно измерять ёмкость мультиметром экономит время и снижает вероятность ошибочной диагностики.
Сбалансированный набор функций и вспомогательных режимов делают покупку универсального цифрового мультиметра DT-9908 лучшим помощником в арсенале любого техника или инженера.2. Теоретические основы ёмкости конденсаторов
Ёмкость — это способность конденсатора накапливать электрический заряд при приложении напряжения. В системе СИ единицей измерения ёмкости является фарад (Ф). На практике используются дольные единицы:
| Единица измерения | Обозначение | Соотношение | Типичные области применения |
|---|---|---|---|
| Пикофарад | пФ | 10⁻¹² Ф | Высокочастотные цепи, радиотехника, фильтры |
| Нанофарад | нФ | 10⁻⁹ Ф | Связующие конденсаторы, развязка |
| Микрофарад | мкФ | 10⁻⁶ Ф | Фильтры питания, сглаживание пульсаций |
| Миллифарад | мФ | 10⁻³ Ф | Суперконденсаторы, накопители энергии |
Для идеального плоского конденсатора с двумя параллельными обкладками ёмкость определяется формулой:
где:
- \( C \) — ёмкость, Ф;
- \( \varepsilon_0 \) — электрическая постоянная (8,85 × 10⁻¹² Ф/м);
- \( \varepsilon_r \) — относительная диэлектрическая проницаемость материала между обкладками;
- \( S \) — площадь обкладок, м²;
- \( d \) — расстояние между обкладками, м.
В реальных конденсаторах на ёмкость влияют температура окружающей среды, приложенное постоянное напряжение (особенно у керамических конденсаторов классов II и III), частота переменного тока и срок службы. Поэтому измеренное значение может отличаться от номинала даже у исправного компонента.
3. Принцип измерения ёмкости цифровым мультиметром
Современные цифровые мультиметры с функцией измерения ёмкости используют преимущественно метод заряда конденсатора постоянным током известной величины. Внутренняя схема прибора формирует стабильный ток заряда, измеряет время, за которое напряжение на конденсаторе достигает заданного порога, и рассчитывает ёмкость.
Формула, по которой работает большинство мультиметров:
где:
- \( I \) — ток заряда (задаётся прибором);
- \( t \) — время заряда до порогового напряжения;
- \( \Delta U \) — изменение напряжения на конденсаторе.
Этот метод позволяет измерять ёмкость в широком диапазоне — от единиц пикофарад до десятков и даже сотен миллифарад (в зависимости от модели мультиметра). Точность измерения обычно составляет от ±0,5 % до ±5 % в зависимости от диапазона и качества прибора.
Некоторые мультиметры используют альтернативные методы (например, измерение периода колебаний RC-генератора), однако принцип остаётся схожим — определяется время, связанное с постоянной времени цепи.
4. Меры безопасности и подготовка к измерению
Перед началом любых измерений ёмкости необходимо соблюдать правила электробезопасности. Конденсаторы способны сохранять опасный заряд даже после отключения питания устройства.
Обязательные действия перед измерением:
- Полностью обесточьте устройство или схему, в которой находится конденсатор. Отключите питание и, по возможности, отсоедините шнур питания от розетки.
- Разрядите конденсатор. Для этого используйте резистор сопротивлением от 1 кОм до 10 кОм (в зависимости от рабочего напряжения конденсатора). Никогда не замыкайте выводы мощных конденсаторов напрямую металлическим инструментом — это может привести к искре, повреждению компонента и травме.
- Убедитесь в отсутствии остаточного напряжения с помощью вольтметра (переключите мультиметр в режим измерения постоянного напряжения и проверьте напряжение на выводах конденсатора).
- При работе с высоковольтными конденсаторами (более 100 В) используйте изолированный инструмент и средства индивидуальной защиты.
Измерение ёмкости на включённой в работу схеме недопустимо и опасно как для прибора, так и для оператора.
5. Настройка мультиметра для измерения ёмкости
Перед измерением необходимо правильно подготовить сам мультиметр. Большинство современных цифровых мультиметров имеют режим измерения ёмкости, обозначенный символом конденсатора (две параллельные линии) или буквами «CAP» / «C».
Основные действия по настройке:
- Установите переключатель режимов в положение измерения ёмкости. Если на приборе несколько диапазонов, выберите подходящий (или включите автоматический выбор диапазона, если функция доступна).
- Подключите щупы. Обычно чёрный щуп вставляется в гнездо COM, а красный — в гнездо V/Ω (или специальное гнездо Cx на некоторых моделях).
- При измерении малых ёмкостей (менее 1000 пФ) рекомендуется выполнить компенсацию ёмкости щупов. Для этого замкните щупы между собой и нажмите кнопку REL (Relative) или ZERO — прибор вычтет собственную ёмкость соединительных проводов.
- Если мультиметр не имеет функции автоопределения диапазона, выберите диапазон, превышающий ожидаемое значение ёмкости (например, для конденсатора 47 мкФ выбирайте диапазон 200 мкФ, а не 20 мкФ).
Некоторые бюджетные мультиметры имеют ограниченный верхний предел измерения ёмкости (обычно 200 мкФ или 2000 мкФ). При попытке измерить большую ёмкость прибор может показать «OL» (перегрузка) или нестабильные значения.
| Параметр настройки | Рекомендация | Примечание |
|---|---|---|
| Режим измерения | Символ конденсатора или «CAP» | Не путайте с режимом измерения сопротивления |
| Диапазон | Выше ожидаемой ёмкости | При авторежиме — не требуется |
| Компенсация щупов (REL/ZERO) | Обязательно при измерении пФ и низких нФ | Щупы должны быть замкнуты при нажатии кнопки |
| Полярность подключения | Соблюдать для электролитических конденсаторов | Положительный вывод — к красному щупу |
6. Пошаговая инструкция по измерению ёмкости конденсатора вне схемы
Измерение ёмкости компонента, извлечённого из платы, даёт наиболее достоверные результаты. Ниже приведена максимально подробная последовательность действий с пояснениями к каждому этапу.
Подготовка компонента
- Отключите питание устройства и отсоедините шнур питания от розетки. Убедитесь, что все конденсаторы в схеме разряжены.
- Выпаяйте конденсатор из платы (или хотя бы один вывод). Это исключает влияние параллельных цепей.
- Визуально осмотрите конденсатор: проверьте наличие вздутия, потёков электролита, обугливания или механических повреждений корпуса.
- Полностью разрядите конденсатор. Используйте резистор сопротивлением 1–10 кОм мощностью не менее 0,5 Вт. Для высоковольтных конденсаторов (более 200 В) рекомендуется резистор 47–100 кОм. Время разряда рассчитывается примерно как 5 × R × C. Например, для конденсатора 1000 мкФ и резистора 10 кОм время разряда составит около 50 секунд.
- После разряда проверьте остаточное напряжение мультиметром в режиме постоянного напряжения. Показание должно быть близко к нулю.
Настройка прибора и проведение измерения
- Переключите мультиметр в режим измерения ёмкости (символ конденсатора на шкале или надпись CAP / C). Если диапазонов несколько — выберите диапазон, превышающий номинал конденсатора, или включите автоматический выбор диапазона.
- При измерении малых ёмкостей (менее 1000 пФ) обязательно выполните компенсацию паразитной ёмкости щупов: замкните щупы друг с другом и нажмите кнопку REL (Relative) или ZERO. Это вычитает собственную ёмкость проводов (обычно 10–50 пФ).
- Подключите щупы к выводам конденсатора. Для полярных конденсаторов (электролитические, танталовые) красный щуп — к положительному выводу, чёрный — к отрицательному.
- Дождитесь полной стабилизации показаний. Для конденсаторов ёмкостью до 100 мкФ стабилизация обычно происходит за 1–3 секунды. Для конденсаторов 1000–10000 мкФ и более процесс может занять 5–15 секунд и более.
- Считайте значение с дисплея. Обратите внимание на единицы измерения (пФ, нФ, мкФ, мФ), которые автоматически или вручную отображаются прибором.
- При необходимости выполните 2–3 повторных измерения и усредните результат. Это особенно важно для конденсаторов большой ёмкости.
Важно: Если на дисплее постоянно отображается «OL», «1.» или перегрузка — переключитесь на более высокий диапазон. Если показания «плавают» или медленно растут — конденсатор, скорее всего, имеет повышенную утечку или не полностью разряжен.
7. Особенности измерения ёмкости различных типов конденсаторов
Каждый тип конденсатора имеет характерные особенности, которые влияют на методику измерения и интерпретацию результатов. Ниже приведена подробная сравнительная таблица.
| Тип конденсатора | Полярность | Рекомендации по измерению | Типичные причины отклонения ёмкости | Особые замечания |
|---|---|---|---|---|
| Алюминиевые электролитические | Обязательна | Полный разряд перед измерением. Измерять только после стабилизации показаний (5–10 сек для больших ёмкостей). | Высыхание электролита, повышение тока утечки, перегрев | Ёмкость может временно вырасти при измерении неразряженного конденсатора |
| Танталовые | Обязательна | Строгое соблюдение полярности. Измерение аналогично электролитическим. | Нарушение полярности, превышение рабочего напряжения | При переполюсовке могут выйти из строя с коротким замыканием |
| Керамические (NP0/C0G, X7R, Y5V) | Отсутствует | Обязательная компенсация ёмкости щупов (REL). Использовать короткие щупы при значениях ниже 100 пФ. | Для классов X7R/Y5V — зависимость от температуры и приложенного напряжения | Ёмкость может отличаться от номинала на 10–80 % в зависимости от класса диэлектрика |
| Плёночные (полипропилен, полиэстер, поликарбонат) | Отсутствует | Измерение не вызывает сложностей. Высокая повторяемость результатов. | Редко. В основном механические повреждения или перегрев | Очень стабильны по ёмкости в широком диапазоне температур |
| Слюдяные и стеклянные | Отсутствует | Высокая точность измерений. Чувствительны к механическому давлению на корпус. | Редко выходят из строя | Используются в ВЧ-цепях, где важна стабильность |
| Суперконденсаторы (ионисторы) | Обычно обязательна | Многие мультиметры не способны точно измерить ёмкость выше 1–10 Ф. Требуется длительное время заряда. | Высокий ток саморазряда, старение электродов | Для точного измерения лучше использовать специализированные приборы |
При измерении керамических конденсаторов классов X7R и Y5V следует учитывать, что их реальная ёмкость сильно зависит от приложенного постоянного напряжения и температуры. Поэтому измеренное значение может отличаться от номинала даже у нового компонента.
8. Измерение ёмкости конденсаторов, установленных в электронных устройствах
Измерение ёмкости без выпаивания компонента (in-circuit) возможно только в ограниченном числе случаев и требует осторожности.
Когда in-circuit измерение допустимо
- Конденсатор находится в цепи с высоким сопротивлением (более 100 кОм параллельно).
- Рядом нет других конденсаторов или индуктивностей, которые могут исказить результат.
- Измеряется конденсатор в цепях развязки питания или обратной связи, где параллельное сопротивление достаточно велико.
- Устройство полностью обесточено, а все крупные накопительные конденсаторы предварительно разряжены.
Когда in-circuit измерение не рекомендуется
- Конденсатор стоит параллельно резистору или другому конденсатору малой ёмкости — результат будет занижен.
- В цепи присутствуют полупроводниковые элементы (диоды, транзисторы), которые могут проводить ток и искажать измерение.
- Конденсатор находится в сильноточных цепях блока питания — высок риск повреждения мультиметра при остаточном заряде.
- Требуется высокая точность (например, при подборе конденсатора для фильтра или генератора).
Рекомендация: В 80–90 % случаев для получения достоверного результата следует отпаять хотя бы один вывод конденсатора. Это занимает немного времени, но значительно повышает точность и безопасность измерения.
9. Типичные ошибки при измерении ёмкости и способы их устранения
Ниже приведена подробная таблица наиболее часто встречающихся ошибок при измерении ёмкости мультиметром.
| Ошибка или показание прибора | Основные причины | Способы устранения и предотвращения |
|---|---|---|
| Показывает «0» или близкое к нулю значение | Конденсатор пробит; выбран слишком низкий диапазон; плохие контакты щупов | Переключить на более высокий диапазон. Проверить контакты. При сохранении результата — заменить конденсатор |
| «OL», «1.» или перегрузка | Ёмкость превышает текущий диапазон; конденсатор не разряжен | Выбрать более высокий диапазон. Обязательно разрядить конденсатор через резистор |
| Показания медленно растут или «ползут» | Остаточный заряд; повышенная утечка в конденсаторе; плохой контакт | Повторно разрядить. Зачистить выводы. Прижать щупы плотнее |
| Нестабильные, скачущие показания | Плохой контакт; влияние рук оператора (для малых ёмкостей); неисправный конденсатор | Использовать функцию REL. Применять короткие щупы. Проверить конденсатор на утечку |
| Завышенное значение ёмкости | Конденсатор не полностью разряжен; измерение под остаточным напряжением | Полностью разрядить и повторить измерение |
| Заниженное значение у электролитического конденсатора | Высохший электролит; сильная утечка; старение компонента | Заменить конденсатор. Проверить на наличие вздутия корпуса |
| Результат сильно зависит от температуры | Для керамических конденсаторов классов X7R/Y5V — зависимость от температуры и напряжения | Измерять при комнатной температуре. Учитывать класс диэлектрика |
| При измерении малых ёмкостей результат сильно меняется при движении рук | Влияние паразитной ёмкости тела и щупов | Обязательно использовать кнопку REL/ZERO. Применять экранированные или короткие щупы |
| Мультиметр показывает разные значения при повторных измерениях | Не полностью разряжен конденсатор; нестабильный контакт; неисправность мультиметра | Разрядить, проверить контакты, выполнить калибровку REL. При необходимости проверить мультиметр на другом конденсаторе |
10. Интерпретация результатов и практические выводы
После измерения необходимо правильно интерпретировать полученное значение. Большинство конденсаторов имеют допуск, указанный на корпусе или в документации: ±5 %, ±10 %, ±20 % (иногда ±1 % или ±2 % для прецизионных компонентов).
Пример расчёта допустимого диапазона:
Номинал 470 мкФ, допуск ±20 %.
- Нижняя граница: 470 × 0,8 = 376 мкФ
- Верхняя граница: 470 × 1,2 = 564 мкФ
Если измеренное значение находится в пределах 376–564 мкФ — конденсатор можно считать условно исправным (с учётом типа и условий эксплуатации).
Когда конденсатор следует считать неисправным
- Измеренная ёмкость ниже 70–75 % от номинала (для электролитических конденсаторов в блоках питания).
- Значение близко к нулю или прибор показывает короткое замыкание.
- Показания сильно нестабильны даже после правильной подготовки компонента.
- Конденсатор имеет видимые признаки деградации (вздутие, потёки, потемнение).
- Ёмкость значительно выше верхней границы допуска без видимых причин (редко, но бывает при измерении неразряженного конденсатора).
В пограничных случаях (например, измерено 340 мкФ вместо номинальных 470 мкФ) рекомендуется учитывать условия работы конденсатора. В сильно нагруженных цепях блока питания такой компонент лучше заменить превентивно.
Измерение ёмкости мультиметром — эффективный и доступный метод первичной диагностики. Однако для полной оценки состояния конденсатора (особенно в ответственных цепях) рекомендуется дополнительно проверять ток утечки и, при возможности, ESR с помощью специализированных приборов.
Если вы регулярно выполняете диагностику электронных устройств и проверку конденсаторов, имеет смысл купить мультиметр с надёжной и точной функцией измерения ёмкости по доступной цене. Хороший прибор обеспечит стабильные результаты и сэкономит время при повседневной работе.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
