Как прозванивать мультиметром: полное руководство по проверке целостности электрических цепей

Оглавление

• Введение
• Физические основы проверки целостности цепей
• Режимы мультиметра для прозвонки
• Подготовка мультиметра и щупов
• Техника безопасности при проведении измерений
• Пошаговая методика прозвонки
• Интерпретация результатов измерений
• Практическое применение в различных отраслях и объектах
• Типичные ошибки при прозвонке и способы их устранения
• Рекомендации по выбору мультиметра для задач прозвонки цепей

Введение

Прозвонка электрических цепей с помощью мультиметра представляет собой один из наиболее востребованных и универсальных методов диагностики в современной электротехнике и электронике. Этот приём позволяет специалисту быстро и достоверно установить наличие или отсутствие электрической связи между двумя точками цепи, выявить обрывы проводников, плохие контакты, повреждённые жилы кабелей и короткие замыкания. В отличие от визуального осмотра или использования индикаторных отвёрток, прозвонка даёт количественную и качественную информацию о состоянии проводящего пути.

Необходимость в регулярной проверке целостности цепей возникает практически во всех сферах, где используется электричество. Электромонтёры и инженеры по эксплуатации проверяют силовые и контрольные кабели после прокладки или ремонта. Специалисты по ремонту бытовой и промышленной техники диагностируют обмотки двигателей, трансформаторов, реле и контакторов. Автоэлектрики ищут повреждения в жгутах проводов и цепях датчиков. Радиолюбители и сервисные инженеры по электронике тестируют печатные платы, шлейфы и соединители. Даже в домашнем хозяйстве прозвонка помогает быстро найти неисправность в удлинителе, светильнике или системе тёплого пола.

Главное преимущество метода — его доступность. Для выполнения большинства проверок достаточно обычного цифрового мультиметра. Современные приборы, такие как DT-9959, UNI-T UT61E+ или RGK DM-40, оснащены удобным режимом прозвонки со звуковым сигналом, что значительно ускоряет работу. При этом важно понимать не только как пользоваться функцией, но и физические процессы, лежащие в основе измерений, а также строго соблюдать правила безопасности.

В данном руководстве подробно рассмотрены физические основы прозвонки, различия между режимами мультиметра, порядок подготовки прибора, требования безопасности согласно действующим нормативным документам, пошаговые методики проверки различных объектов и типичные ошибки, которых следует избегать. Материал ориентирован как на начинающих специалистов, так и на опытных мастеров, желающих систематизировать свои знания.

При диагностике электрооборудования и электроприводов рекомендуется приобрести универсальный мультиметр CEM DT-9908, оснащенный функцией прозвонки цепей со звуковой индикацией.

Физические основы проверки целостности цепей

Целостность электрической цепи означает наличие непрерывного проводящего пути с низким электрическим сопротивлением между проверяемыми точками. Если сопротивление пути мало, ток свободно проходит от одного конца к другому — цепь считается «целой». При обрыве или сильном увеличении сопротивления (окисление, ослабленный контакт, пережатая жила) ток не проходит или проходит с большими потерями — цепь считается неисправной.

В основе всех измерений лежит закон Ома. Для участка цепи он записывается в виде:

\( R = \frac{U}{I} \)

где \( R \) — сопротивление, \( U \) — приложенное напряжение, \( I \) — ток, протекающий через проводник.

Сопротивление любого проводника зависит от его геометрических размеров и материала. Для однородного проводника цилиндрической формы справедлива формула:

\[ R = \rho \frac{l}{S} \]

где \( \rho \) — удельное сопротивление материала (для меди примерно 0,0175 Ом·мм²/м), \( l \) — длина проводника, \( S \) — площадь поперечного сечения.

Из формулы видно, что чем длиннее провод и чем меньше его сечение, тем выше сопротивление. Даже исправный длинный кабель может иметь сопротивление в несколько ом. Большинство цифровых мультиметров в режиме прозвонки воспринимают как «целую» цепь сопротивление до 50–200 Ом (в зависимости от модели). Поэтому важно не только услышать звуковой сигнал, но и понимать реальное значение сопротивления.

Факторы, влияющие на сопротивление цепи

• Механические повреждения жил (переломы, пережатия, надрезы при снятии изоляции).
• Окисление и коррозия контактов и жил (особенно на улице и во влажных помещениях).
• Ослабление винтовых зажимов и клеммных соединений.
• Плохая пайка или холодные спаи на печатных платах.
• Влияние температуры: сопротивление меди растёт примерно на 0,4 % при повышении температуры на 1 °C.
• Наличие параллельных ветвей или шунтирующих элементов (диоды, транзисторы, конденсаторы в заряженном состоянии).

При прозвонке длинных кабелей (более 50–100 м) даже полностью исправный проводник может показывать сопротивление 1–3 Ом. В таких случаях рекомендуется использовать режим измерения сопротивления и сравнивать полученное значение с расчётным или с сопротивлением заведомо исправного аналогичного кабеля той же длины.

Приведённые значения рассчитаны по формуле сопротивления проводника и могут служить ориентиром. Реальное сопротивление всегда немного выше из-за контактных переходов и температуры.

Режимы мультиметра для прозвонки

Современные цифровые мультиметры предлагают два основных режима для проверки целостности цепей: режим прозвонки (continuity) со звуковым сигналом и режим измерения сопротивления (Ohm). Понимание различий между ними позволяет выбрать наиболее эффективный инструмент для конкретной задачи.

Режим прозвонки (continuity)

В этом режиме мультиметр пропускает через проверяемую цепь небольшой постоянный ток (обычно 0,2–1 мА) и измеряет падение напряжения. Если сопротивление ниже заданного порога (чаще всего 50–200 Ом), прибор издаёт непрерывный звуковой сигнал (зуммер) и, как правило, показывает на дисплее значение сопротивления или специальный символ. Режим удобен для быстрой «проходки» большого количества соединений — мастер слышит сигнал и сразу переходит к следующей точке, не глядя постоянно на экран.

Преимущества режима прозвонки:

• Высокая скорость работы при массовой проверке.
• Удобство в труднодоступных местах (слышно, не видно дисплей).
• Мгновенная индикация «хорошо/плохо».

Ограничения:

• Порог срабатывания зуммера фиксирован у большинства моделей и не всегда подходит для длинных кабелей.
• Менее точная количественная информация.
• При наличии диодов в цепи зуммер срабатывает только в одном направлении.

Модели профессионального уровня, такие как DT-9959 и UNI-T UT61E+, отличаются очень быстрым срабатыванием зуммера (менее 50 мс) и стабильной работой даже при небольшом сопротивлении. Бюджетные серии RGK DM-20 и RGK DM-40 также обеспечивают надёжный звуковой сигнал, но могут иметь чуть более высокий порог и меньшую скорость отклика.

Режим измерения сопротивления

В этом режиме мультиметр показывает точное числовое значение сопротивления в омах, килоомах или мегаомах. Диапазон выбирается автоматически или вручную. Режим незаменим, когда нужно:

• Измерить сопротивление длинного кабеля и сравнить с расчётным.
• Обнаружить высокое переходное сопротивление контакта (сотни ом), которое ещё не вызывает пропадания зуммера.
• Проверить обмотки электродвигателей и трансформаторов на межвитковые замыкания (сравнение сопротивлений фаз).
• Работать с цепями, содержащими полупроводниковые элементы.

На практике опытные специалисты часто используют оба режима последовательно: сначала быстрый поиск неисправности в режиме прозвонки, затем точное измерение сопротивления для подтверждения диагноза.

Подготовка мультиметра и щупов

Качество результата прозвонки во многом зависит от правильной подготовки самого прибора и измерительных принадлежностей. Даже самый точный мультиметр не даст достоверных показаний при повреждённых щупах или разряженной батарее.

Проверка и подготовка прибора

1. Убедитесь, что батарея заряжена. При низком заряде многие мультиметры начинают «врать» или зуммер работает нестабильно. Признаки: мерцание дисплея, слабый звук, медленный отклик.

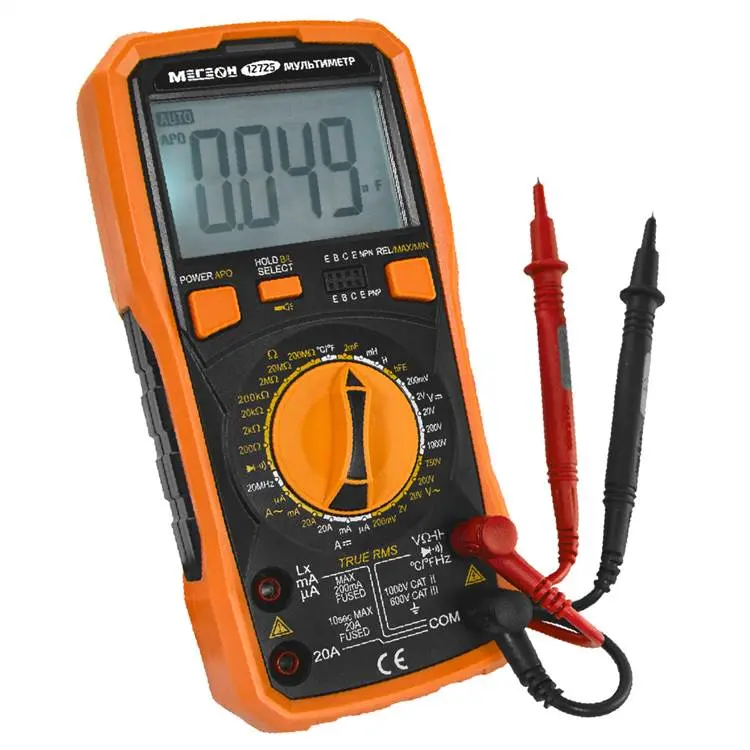

2. Переведите переключатель режимов в положение прозвонки (обычно обозначено символом диода со звуковой волной или просто значком звука). У некоторых моделей (например, RGK DM-40, VA-MM20) этот режим совмещён с измерением диодов.
3. Подключите щупы: чёрный — в гнездо COM, красный — в гнездо V/Ω (или V/Ω/Hz в зависимости от модели).
4. Проверьте работоспособность режима прозвонки: коснитесь щупами друг друга. Должен прозвучать чёткий непрерывный сигнал, а на дисплее появиться значение близкое к нулю (0,1–0,5 Ом — это нормальное сопротивление самих щупов и контактов).

Работа со щупами и дополнительными приспособлениями

• Используйте качественные щупы с острыми иглами или сменными наконечниками. Тупые щупы плохо прокалывают окислившуюся изоляцию или лак на печатных платах.
• Для проверки длинных кабелей и жгутов удобно применять «крокодилы» (зажимы типа «крокодил»). Они освобождают руки и обеспечивают надёжный контакт.
• При работе с многожильными кабелями и разъёмами полезно иметь набор переходников и игольчатых щупов для подключения к контактам разъёмов без повреждения.
• Храните щупы в специальном чехле или намотанными на катушку — это предотвращает переломы проводов внутри щупов.

Перед началом ответственных измерений рекомендуется выполнить самотестирование мультиметра на заведомо исправном отрезке провода известной длины и сечения. Это позволяет убедиться, что прибор показывает адекватные значения и зуммер срабатывает корректно.

Техника безопасности при проведении измерений

Прозвонка — это измерение на обесточенной цепи. Нарушение этого правила является одной из самых распространённых причин повреждения мультиметров и травм персонала. Согласно Правилам по охране труда при эксплуатации электроустановок (утверждены Приказом Минтруда России от 15.12.2020 № 903н) и требованиям ПУЭ-7, все работы по проверке целостности цепей должны выполняться только после полного снятия напряжения и принятия мер, исключающих его случайную подачу.

Обязательная последовательность действий перед прозвонкой

1. Отключите напряжение на проверяемом участке (автоматический выключатель, рубильник, выньте вилку из розетки).
2. Проверьте отсутствие напряжения с помощью мультиметра в режиме измерения переменного или постоянного напряжения (или с помощью указателя напряжения). Измерение проводится между всеми фазами и между каждой фазой и землёй (нулевым проводником).
3. Разрядите все конденсаторы в цепи (особенно в блоках питания, частотных преобразователях, электронных балластах). Для этого можно использовать резистор сопротивлением 1–10 кОм мощностью не менее 5 Вт.
4. При необходимости наложите переносное заземление или примените другие меры по Правилам по охране труда (Приказ № 903н).
5. Убедитесь, что на щитке вывешена табличка «Не включать! Работают люди» и, при возможности, установлен запрет (замок) на повторное включение.

ГОСТ 12.1.019-2017 «ССБТ. Электробезопасность. Общие требования» также подчёркивает, что измерения параметров электрических цепей должны проводиться на обесточенном оборудовании с соблюдением организационных и технических мер безопасности.

Дополнительные меры предосторожности

• Никогда не переключайте мультиметр из режима напряжения в режим прозвонки, не убедившись в отсутствии напряжения на щупах.
• При работе с ёмкими цепями (длинные кабели, фильтры помех) после обесточивания выждите 1–2 минуты или выполните принудительную разрядку.
• В промышленных установках с частотными преобразователями и мощными конденсаторами разрядка может занимать до 5–10 минут — обязательно сверяйтесь с технической документацией на оборудование.
• Используйте диэлектрические перчатки и защитные очки при работе в сырых помещениях или на открытом воздухе.
• При прозвонке цепей, расположенных рядом с действующими силовыми линиями, учитывайте возможность наведения опасного напряжения.

Соблюдение этих правил не только сохраняет здоровье и жизнь, но и защищает дорогостоящий измерительный прибор от выхода из строя. Большинство современных мультиметров имеют защиту от перегрузки по напряжению в режиме сопротивления, однако она не является абсолютной и не отменяет необходимости предварительной проверки отсутствия напряжения.

Пошаговая методика прозвонки

Прозвонка — это последовательный процесс, который требует чёткого соблюдения порядка действий. Ниже приведён универсальный алгоритм, который подходит для большинства бытовых и промышленных задач. В зависимости от объекта проверки отдельные шаги могут дополняться или изменяться.

Общий порядок действий при прозвонке

1. Подготовьте мультиметр: установите режим прозвонки или измерения сопротивления, проверьте работоспособность прибора и щупов.
2. Полностью обесточьте проверяемый участок и убедитесь в отсутствии напряжения (см. раздел «Техника безопасности»).
3. Зачистите или обеспечьте надёжный контакт в точках измерения. При необходимости используйте «крокодилы» или игольчатые щупы.
4. Подключите щупы к крайним точкам проверяемой цепи.
5. Оцените результат: наличие звукового сигнала и/или низкое значение сопротивления.
6. При необходимости выполните дополнительные измерения (сравнение фаз, проверка каждой жилы по отдельности, измерение от разных концов кабеля).
7. Зафиксируйте результаты в журнале или на схеме, особенно при работе на объектах с большим количеством цепей.

Проверка простого одножильного провода или кабеля

Самая распространённая задача. Один щуп устанавливается на начало проводника, второй — на конец. При исправном проводнике мультиметр должен показать сопротивление, близкое к расчётному, и (в режиме прозвонки) издать звуковой сигнал.

Проверка многожильного кабеля и поиск повреждённой жилы

При работе с многожильными кабелями (ВВГ, ПВС, КВВГ, силовые и контрольные кабели) часто требуется определить, в какой именно жиле произошёл обрыв или короткое замыкание.

• Сначала прозвоните все жилы поочерёдно между собой на короткое замыкание (попарно). Низкое сопротивление между жилами указывает на повреждение изоляции.
• Для поиска обрыва соедините все жилы вместе на одном конце кабеля (с помощью перемычки или «крокодила»). На втором конце поочерёдно прозванивайте каждую жилу относительно общей точки. Жила, на которой нет сигнала или сопротивление значительно выше, — повреждена.
• При очень длинных кабелях (более 100 м) рекомендуется измерять сопротивление от обоих концов и сравнивать результаты. Разница укажет на примерное место повреждения.

Проверка выключателей, кнопок, переключателей и контакторов

В положении «включено» сопротивление между контактами должно быть близко к нулю. В положении «выключено» — бесконечность (OL на дисплее). Дополнительно проверяется отсутствие «залипания» контактов и механический износ.

Проверка предохранителей и автоматических выключателей

Предохранитель проверяется в режиме прозвонки между контактами. Исправный предохранитель даёт звуковой сигнал и сопротивление менее 1 Ом. Автоматические выключатели проверяются в положении «вкл» (между входом и выходом полюса). Дополнительно рекомендуется проверить сопротивление между полюсами в положении «выкл» — оно должно быть бесконечным.

Проверка обмоток электродвигателей, трансформаторов и соленоидов

Измерьте сопротивление каждой обмотки. Для трёхфазного двигателя сопротивления всех трёх обмоток должны быть практически одинаковыми (разница не более 2–5 %). Значительное различие указывает на межвитковое замыкание или обрыв. Для трансформаторов проверяется сопротивление первичной и вторичной обмоток, а также отсутствие короткого замыкания между обмотками и корпусом.

Интерпретация результатов измерений

Правильная интерпретация показаний мультиметра — ключевой навык. Даже при наличии звукового сигнала необходимо понимать, что именно показывает прибор и насколько это соответствует реальному состоянию цепи.

Что означают разные показания

• 0,1–0,8 Ом — отличный контакт. Характерно для коротких проводов, качественных соединений и исправных предохранителей. Это нормальное сопротивление самого щупа + контакта.
• 1–10 Ом — приемлемо для проводов средней длины (20–100 м) и соединений с небольшим количеством контактов. Для коротких цепей такое значение уже требует проверки качества соединений.
• 10–50 Ом — повышенное сопротивление. Может быть вызвано длинным кабелем, окислением контактов, ослабленными зажимами или частичным обрывом жил. Звуковой сигнал обычно ещё присутствует, но цепь уже не идеальна.
• 50–200 Ом и выше — плохой контакт или частичный обрыв. Звуковой сигнал может пропадать или быть прерывистым. Требуется детальная проверка всех соединений на пути.
• OL (Over Limit) или бесконечность — обрыв цепи или сопротивление выше предела измерения прибора. Полное отсутствие электрической связи между точками.

Важно помнить, что в режиме прозвонки многие мультиметры (в том числе DT-9959, RGK DM-20, VA-MM20) продолжают показывать числовое значение сопротивления. Не стоит полагаться только на звук — всегда обращайте внимание на цифры.

Влияние внешних факторов на результаты

Температура окружающей среды влияет на сопротивление меди: при +20 °C сопротивление на 8 % выше, чем при 0 °C. Длинные кабели, проложенные на солнце или в горячих цехах, могут показывать более высокие значения. Окисление контактов увеличивает сопротивление в разы. Поэтому при повторных измерениях через время всегда сравнивайте результаты с предыдущими.

Практическое применение в различных отраслях и объектах

Методика прозвонки универсальна, однако на разных объектах существуют свои особенности и типичные неисправности.

Электропроводка жилых и офисных зданий

При монтаже или ремонте скрытой проводки прозвонка позволяет проверить целостность всех линий до установки розеток и выключателей. Особенно полезна при поиске обрыва в уже эксплуатируемой квартире: мастер последовательно проверяет распределительные коробки, определяя, на каком участке произошёл обрыв. При проверке системы тёплого пола прозванивают каждую секцию нагревательного кабеля или мата.

Автомобильная электрика

В автомобилях прозвонка применяется для диагностики жгутов проводов, датчиков (лямбда-зонд, датчик коленвала, ABS), реле, ламп и электроприводов. Из-за вибрации и воздействия солей часто возникают обрывы внутри изоляции и окисление разъёмов. Хорошие мультиметры с быстрым зуммером (DT-9959, UNI-T UT61E+) позволяют быстро «прозвонить» весь жгут без постоянного взгляда на дисплей.

Ремонт и диагностика электронной аппаратуры

На печатных платах прозвонка помогает найти обрывы дорожек, холодные спаи, повреждённые компоненты. При проверке шлейфов и разъёмов важно учитывать наличие диодов и транзисторов — зуммер срабатывает только в одном направлении. В этом случае рекомендуется переходить в режим сопротивления.

Промышленные электроустановки и системы автоматизации

В шкафах управления, частотных преобразователях, системах КИПиА прозвонка используется для проверки контрольных кабелей, цепей датчиков, релейной логики и силовых цепей. Перед пусконаладочными работами обязательно проверяется целостность всех цепей управления и сигнализации. Здесь особенно важна точность измерений и сравнение сопротивлений однотипных цепей.

Монтаж и приёмка кабельных линий

После прокладки силовых и контрольных кабелей выполняется прозвонка всех жил с составлением протокола. Для кабелей длиной более 100 м рекомендуется измерять сопротивление постоянному току и сравнивать с паспортными данными или расчётными значениями. При обнаружении отклонений составляется акт и проводится поиск места повреждения.

Типичные ошибки при прозвонке и способы их устранения

Даже опытные специалисты иногда допускают ошибки, которые приводят к неправильным выводам или повреждению оборудования.

1. Прозвонка цепи под напряжением. Самая опасная ошибка. Приводит к выходу мультиметра из строя, а в худшем случае — к электротравме. Решение: всегда сначала проверять отсутствие напряжения в режиме AC/DC Voltage.
2. Ненадёжный контакт щупов. Окисление, грязь или слабое нажатие дают ложное высокое сопротивление. Решение: использовать острые щупы или «крокодилы», зачищать контакты, при необходимости применять токопроводящую пасту.
3. Игнорирование параллельных цепей. Если параллельно проверяемой цепи подключен другой потребитель или элемент, показания будут неверными. Решение: отключать все параллельные ветви или учитывать их влияние.
4. Проверка цепей с заряженными конденсаторами. Конденсатор может заряжаться от тестового тока мультиметра и давать ложные показания. Решение: разряжать конденсаторы перед измерением.
5. Использование режима прозвонки для точных измерений длинных кабелей. Зуммер срабатывает до определённого порога, и мастер может принять повышенное сопротивление за норму. Решение: для кабелей длиннее 30–50 м использовать режим измерения сопротивления и сравнивать с расчётом.
6. Неправильная полярность при проверке цепей с диодами. Зуммер срабатывает только в прямом направлении. Решение: проверять в обе стороны или переходить в режим сопротивления.
7. Работа с разряженной батареей мультиметра. Прибор начинает показывать завышенные значения или нестабильно работает зуммер. Решение: своевременно менять батарею и проводить самоконтроль прибора.
8. Отсутствие сравнения с заведомо исправными цепями. Без референсного значения трудно понять, является ли 8 Ом нормой или уже проблемой. Решение: всегда иметь под рукой образец исправного провода той же марки и длины.

Рекомендации по выбору мультиметра для задач прозвонки цепей

Для регулярной работы по проверке целостности электрических цепей важно выбрать мультиметр с хорошими характеристиками именно в режиме прозвонки. Основные критерии выбора:

• Скорость срабатывания зуммера — чем быстрее, тем удобнее при массовой проверке (лучшие модели срабатывают за 30–50 мс).
• Низкий порог срабатывания — желательно не выше 50–100 Ом для точной диагностики.
• Наличие числового отображения сопротивления даже в режиме прозвонки.
• Защита от перегрузки по напряжению в режиме сопротивления (CAT III или CAT IV).
• Качественные щупы в комплекте и возможность использования «крокодилов».
• Автоматический выбор диапазона и удобный переключатель режимов.
• Подсветка дисплея и звуковой сигнал достаточной громкости для работы в шумных условиях.

Приборы профессионального сегмента, такие как DT-9959 и UNI-T UT61E+, демонстрируют отличную скорость и стабильность зуммера, удобны при длительной работе. Модели RGK DM-20, RGK DM-40 и VA-MM20 предлагают хороший баланс цены и функциональности для ежедневного использования монтажниками и сервисными инженерами. При выборе стоит обращать внимание не только на наличие режима прозвонки, но и на общую эргономику, надёжность корпуса и время автономной работы.

Чтобы всегда иметь под рукой надёжный инструмент для быстрой и точной проверки целостности цепей, стоит купить мультиметр с качественным режимом прозвонки. Цена современных приборов позволяет подобрать модель под конкретные задачи и интенсивность использования, а правильный выбор значительно повышает эффективность работы и снижает вероятность ошибок при диагностике.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
