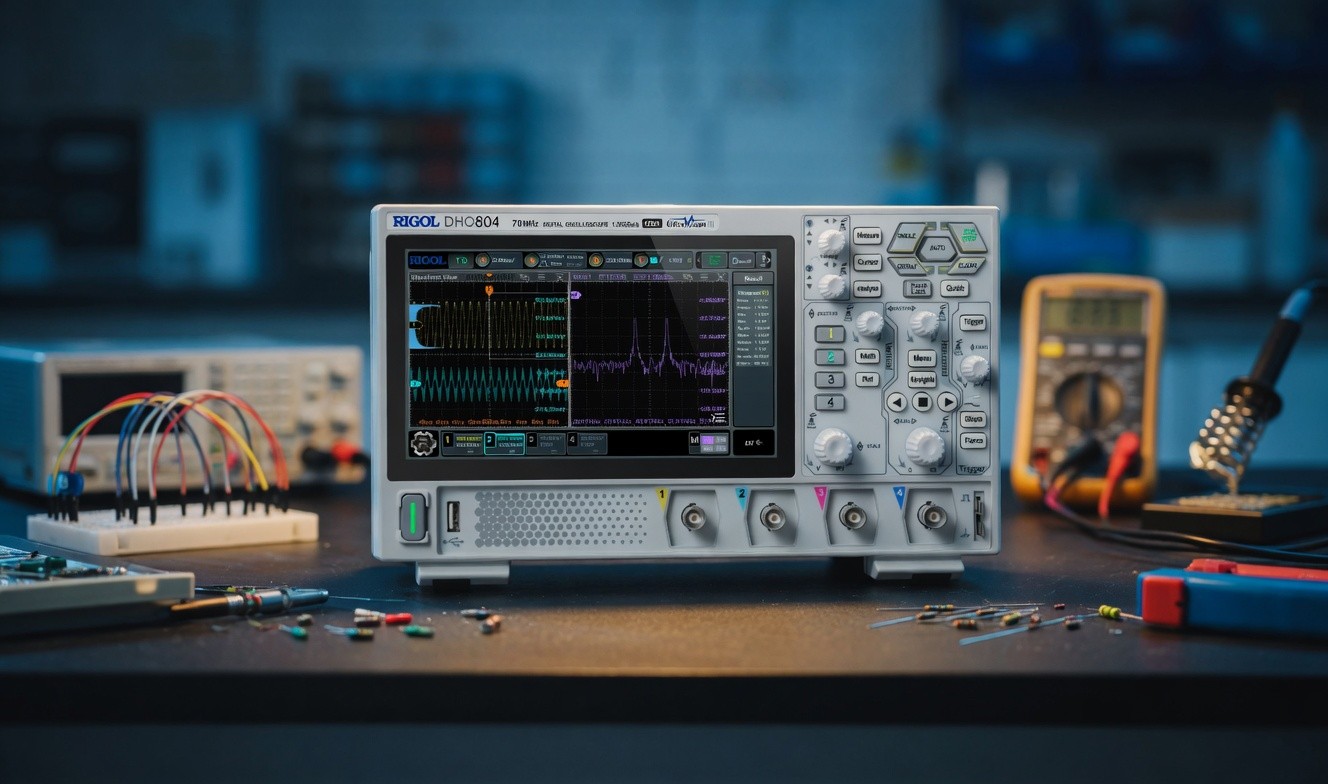

1. Роль осциллографа в лабораторном практикуме
Осциллограф является основным инструментом визуализации электрических сигналов в учебном процессе по дисциплинам электроники и электротехники. Без него невозможно качественно выполнить большинство лабораторных работ, связанных с исследованием форм сигналов, переходных процессов, частотных характеристик и параметров электронных схем.
В отличие от мультиметра, который даёт только числовые значения напряжения, тока или сопротивления, осциллограф позволяет наблюдать сигнал во времени. Это критически важно при изучении:
- форм переменного напряжения (синусоидальной, прямоугольной, треугольной, пилообразной);
- процессов зарядки и разрядки конденсаторов;
- работы логических схем и цифровых устройств;
- амплитудно-частотных и фазочастотных характеристик усилителей;
- импульсных и переходных процессов в цепях с реактивными элементами.
В лабораторном практикуме осциллограф выполняет несколько функций одновременно. Он служит средством измерения параметров сигнала, средством контроля правильности сборки схемы и средством диагностики неисправностей. Студент, который умеет грамотно работать с осциллографом, значительно быстрее находит ошибки в схеме и понимает физику процессов, происходящих в ней.
Согласно требованиям ГОСТ 8.009-84 и ГОСТ Р 8.820-2013, средства измерений, применяемые в учебных лабораториях, должны обеспечивать необходимую точность и воспроизводимость результатов. Осциллограф в этом контексте выступает как средство измерений, позволяющее контролировать не только величину, но и форму сигнала, что особенно важно при изучении нелинейных и импульсных схем.
В современных учебных лабораториях предпочтение отдаётся цифровым запоминающим осциллографам. Они позволяют не только наблюдать сигнал в реальном времени, но и сохранять осциллограммы, проводить автоматические измерения, использовать функции быстрого преобразования Фурье и математической обработки. Это существенно повышает информативность лабораторных работ и позволяет студентам глубже анализировать полученные результаты.
Роль осциллографа особенно заметна при выполнении работ, связанных с исследованием генераторов, усилителей, выпрямителей, фильтров и цифровых устройств. Без визуализации сигнала невозможно оценить коэффициент гармоник, длительность фронта импульса, наличие выбросов и провалов, а также фазовый сдвиг между сигналами.
Для проведения лабораторных работ по электронике и электротехнике рекомендуем купить цифровой осциллограф RIGOL DS1202Z-E.
2. Основные параметры сигнала, которые измеряют в лаборатории
При работе с осциллографом в лабораторных условиях студенты измеряют и анализируют следующие основные параметры сигналов.
Амплитудные параметры:
- амплитуда сигнала \( U_m \) — максимальное отклонение от нулевого уровня;
- размах сигнала \( U_{pp} \) — разность между максимальным и минимальным значениями;
- среднеквадратическое (действующее) значение \( U_{rms} \);
- среднее значение \( U_{av} \).
Связь между этими величинами для синусоидального сигнала определяется соотношениями:
\[ U_{pp} = 2U_m, \quad U_{rms} = \frac{U_m}{\sqrt{2}}, \quad U_{av} = \frac{2U_m}{\pi} \]Временные параметры:
- период сигнала \( T \);
- частота \( f = 1/T \);
- длительность импульса \( t_i \);
- длительность фронта \( t_r \) и среза \( t_f \);
- скважность \( Q = T / t_i \);
- коэффициент заполнения \( D = t_i / T \).
Фазовые параметры:
- фазовый сдвиг между двумя сигналами \( \varphi \);
- временная задержка \( \Delta t \), связанная с фазовым сдвигом соотношением \( \varphi = 2\pi f \Delta t \).
Для измерения фазового сдвига наиболее удобен метод эллипса (фигуры Лиссажу) либо прямое измерение временного сдвига между одноимёнными точками двух сигналов на экране осциллографа в режиме двухканального отображения.
Параметры, связанные с формой сигнала:
- коэффициент гармоник (коэффициент нелинейных искажений);
- наличие выбросов и провалов;
- уровень постоянной составляющей;
- шум и помехи, наложенные на полезный сигнал.
В лабораторной практике особенно важно правильно выбирать режимы развёртки и усиления, чтобы измеряемый параметр занимал достаточную часть экрана. Рекомендуется, чтобы измеряемый размер изображения составлял не менее 4–6 делений по соответствующей оси. Это снижает относительную погрешность отсчёта.
При измерении параметров импульсных сигналов необходимо учитывать полосу пропускания осциллографа и время нарастания его переходной характеристики. Согласно ГОСТ 22737-77 и более поздним нормативным документам, время нарастания осциллографа \( t_{r osc} \) связано с полосой пропускания \( B \) приближённым соотношением:
\[ t_{r osc} \approx \frac{0{,}35}{B} \]Если длительность фронта исследуемого импульса сравнима с временем нарастания осциллографа, результат измерения будет существенно завышен. Поэтому для корректных измерений импульсных сигналов полоса пропускания осциллографа должна быть как минимум в 3–5 раз выше верхней частоты спектра исследуемого сигнала.
3. Типовые лабораторные работы с использованием осциллографа
Ниже приведены наиболее распространённые лабораторные работы, в которых осциллограф является основным средством измерений и наблюдений.
| № | Название лабораторной работы | Основные измеряемые параметры | Режим работы осциллографа |
|---|---|---|---|
| 1 | Исследование форм переменного напряжения | Амплитуда, период, форма сигнала | Одноканальный, автоматическая развёртка |
| 2 | Измерение фазового сдвига | Фазовый угол, временная задержка | Двухканальный, режим X-Y или двухлучевой |
| 3 | Исследование переходных процессов в RC- и RL-цепях | Постоянная времени, длительность переходного процесса | Одноканальный с внешней синхронизацией |
| 4 | Исследование работы выпрямителей и фильтров | Пульсации, коэффициент сглаживания | Одноканальный, режим переменного тока |
| 5 | Снятие амплитудно-частотной характеристики усилителя | Коэффициент усиления, полоса пропускания | Двухканальный, измерение амплитуд |
| 6 | Исследование генераторов гармонических и импульсных сигналов | Частота, форма, стабильность | Одноканальный с авторазвёрткой |
| 7 | Исследование логических элементов и цифровых схем | Уровни логических сигналов, длительности импульсов | Двух- или четырёхканальный |
| 8 | Исследование модуляторов и демодуляторов | Глубина модуляции, форма огибающей | Одноканальный, режим развёртки по огибающей |
Рассмотрим подробнее некоторые из этих работ.
Исследование форм переменного напряжения. Студенты подключают выход функционального генератора к входу осциллографа и наблюдают синусоидальный, прямоугольный, треугольный и пилообразный сигналы. Основная задача — научиться правильно выбирать коэффициент отклонения и коэффициент развёртки, а также измерять амплитуду и период. Особое внимание уделяется режиму синхронизации и выбору источника запуска.
Измерение фазового сдвига. Классическая работа, в которой исследуется фазовый сдвиг, вносимый RC- или RL-цепью. Сигнал с генератора подаётся одновременно на исследуемую цепь и на один из каналов осциллографа. Выходной сигнал цепи подаётся на второй канал. Фазовый сдвиг определяется либо по фигуре Лиссажу, либо по временному сдвигу между сигналами. Формула расчёта фазового угла:
\[ \varphi = \arcsin\left(\frac{B}{A}\right) \]где \( A \) — максимальный размер эллипса по вертикали, \( B \) — размер по вертикали в точке пересечения с горизонтальной осью (при соответствующем масштабе).
Исследование переходных процессов. На вход RC- или RL-цепи подаётся прямоугольный импульс с генератора. Осциллограф позволяет наблюдать экспоненциальный характер переходного процесса и измерять постоянную времени цепи. Для RC-цепи постоянная времени \( \tau = RC \), и время установления до уровня 95 % составляет примерно \( 3\tau \).
Исследование выпрямителей. Осциллограф используется для наблюдения формы напряжения на выходе однополупериодного и двухполупериодного выпрямителей, а также для оценки эффективности сглаживающих фильтров. Измеряется амплитуда пульсаций и коэффициент сглаживания.
Во всех перечисленных работах осциллограф является не только измерительным прибором, но и средством, позволяющим студенту «увидеть» физические процессы, которые описываются математическими уравнениями. Это существенно повышает качество усвоения материала.
4. Методика правильного подключения и настройки
Правильное подключение и настройка осциллографа — обязательное условие получения достоверных результатов в лабораторной работе. Ошибки на этом этапе приводят к искажению формы сигнала, появлению ложных выбросов и неверным числовым значениям.
Последовательность действий при подготовке осциллографа к измерениям выглядит следующим образом:
- Проверить целостность щупов и кабелей. Экран щупа должен быть надёжно соединён с корпусом осциллографа.
- Подключить щуп к нужному каналу. Для большинства учебных работ используют пассивные щупы с коэффициентом деления 1:1 или 10:1.
- Выполнить компенсацию щупа. Для этого подключают щуп к калибровочному выходу осциллографа (обычно меандр 1 кГц или 1 кГц / 1 В) и регулируют подстроечный конденсатор на корпусе щупа до получения прямоугольной формы без выбросов и завалов фронта.
- Выбрать режим входа: DC — для наблюдения сигнала вместе с постоянной составляющей, AC — для исключения постоянной составляющей, GND — для установки нулевой линии.
- Установить коэффициент отклонения по вертикали так, чтобы изображение занимало 4–6 делений по высоте экрана.
- Выбрать коэффициент развёртки, при котором на экране помещается 2–3 периода исследуемого сигнала.
- Настроить систему синхронизации: выбрать источник запуска (канал 1, канал 2 или внешний), уровень запуска и фронт (нарастающий или спадающий).
- При необходимости включить режим усреднения или фильтрации для снижения уровня шумов.
Особое внимание следует уделять заземлению. Щуп осциллографа имеет заземляющий зажим, который соединён с корпусом прибора и, как правило, с защитным заземлением сети. При подключении этого зажима к точке схемы, потенциал которой отличается от нуля относительно земли, возникает короткое замыкание. В учебных лабораториях это одна из самых частых причин повреждения схем и щупов.
При исследовании схем, не имеющих гальванической развязки с сетью, рекомендуется использовать дифференциальные щупы или осциллографы с изолированными каналами. Если таких средств нет, измерения проводят относительно точки, которая заведомо находится под потенциалом земли схемы.
Для двухканальных измерений важно следить за тем, чтобы оба щупа были скомпенсированы одинаково. Разница в компенсации приводит к появлению ложного фазового сдвига и искажению формы сигнала при сложении или вычитании каналов.
5. Типичные ошибки студентов и способы их избежать
В процессе выполнения лабораторных работ студенты регулярно допускают одни и те же ошибки. Ниже приведены наиболее распространённые из них и способы их устранения.
| Ошибка | Проявление на экране | Причина | Способ устранения |
|---|---|---|---|
| Нескомпенсированный щуп | Выбросы или завалы на фронтах прямоугольного сигнала | Не выполнена или выполнена неверно компенсация | Повторить компенсацию по калибровочному сигналу |
| Неправильный выбор режима входа | Сигнал «уплывает» или отсутствует постоянная составляющая | Включён режим AC вместо DC или наоборот | Переключить вход в нужный режим (DC/AC) |
| Замыкание через заземляющий зажим щупа | Искажение сигнала, нагрев элементов схемы, срабатывание защиты | Зажим щупа подключён к точке с ненулевым потенциалом относительно земли | Подключать зажим только к общей точке схемы (земле) |
| Слишком большая скорость развёртки | На экране виден только фрагмент периода | Неверно выбран коэффициент развёртки | Увеличить время/деление до появления 2–3 периодов |
| Слишком малая скорость развёртки | Сигнал выглядит как сплошная полоса | Коэффициент развёртки завышен | Уменьшить время/деление |
| Неверная синхронизация | Изображение «бежит» или дрожит | Неправильно выбран уровень или источник запуска | Настроить уровень запуска и выбрать нужный фронт |
| Перегрузка входа | Сильное ограничение сигнала сверху и снизу | Коэффициент отклонения слишком мал | Увеличить коэффициент В/дел |
| Использование щупа 1:1 на высокой частоте | Искажение фронтов, снижение амплитуды | Ёмкость щупа шунтирует высокоомный источник | Применять щуп 10:1 или активный щуп |
Отдельной группой ошибок являются ошибки интерпретации. Студенты часто принимают за полезный сигнал наводки от сети 50 Гц, особенно при работе с высокоомными цепями. Чтобы отличить наводку от сигнала, достаточно отключить входной сигнал и посмотреть, остаётся ли изображение на экране. Если остаётся — это наводка.
Ещё одна распространённая ошибка — измерение параметров сигнала по некалиброванной шкале. Современные цифровые осциллографы позволяют выполнять автоматические измерения, однако при ручном отсчёте по сетке необходимо убедиться, что множители щупа и коэффициенты отклонения установлены правильно.
6. Требования к осциллографу для учебных лабораторий
Осциллограф, предназначенный для использования в учебном лабораторном практикуме, должен удовлетворять ряду специфических требований, отличающихся от требований к приборам промышленного применения.
Основные технические требования:
- полоса пропускания не менее 50–100 МГц (для большинства курсов электроники и электротехники достаточно 50–70 МГц);
- частота дискретизации не менее 500 МВыб/с – 1 ГВыб/с на канал;
- наличие минимум двух каналов (предпочтительно четыре);
- объём памяти на канал не менее 10–20 тысяч точек;
- вертикальная чувствительность от 2–5 мВ/дел до 5–10 В/дел;
- возможность работы с щупами 1:1 и 10:1;
- наличие режима X-Y для наблюдения фигур Лиссажу;
- автоматические измерения основных параметров сигнала;
- возможность сохранения осциллограмм на внешний носитель или передачи на компьютер.
Дополнительные требования, важные именно для учебного процесса:
- высокая надёжность и устойчивость к ошибочным действиям студентов;
- понятный русскоязычный интерфейс или интуитивно понятные обозначения;
- наличие калибровочного выхода для компенсации щупов;
- возможность блокировки отдельных органов управления (чтобы студенты не сбивали настройки соседних работ);
- умеренная цена при сохранении необходимых метрологических характеристик.
Согласно ГОСТ 8.009-84 и ГОСТ Р 8.820-2013, средства измерений, применяемые в учебных целях, должны проходить периодическую поверку. Поэтому при оснащении лаборатории предпочтение следует отдавать моделям, которые входят в Государственный реестр средств измерений.
Для лабораторий, где выполняются работы по цифровой электронике и импульсной технике, желательна полоса пропускания от 100 МГц и выше, а также наличие цифровых каналов (логистического анализатора) или возможности подключения логических щупов.
7. Особенности работы с современными цифровыми осциллографами в условиях вуза и колледжа
Цифровые запоминающие осциллографы практически полностью вытеснили аналоговые приборы из учебных лабораторий. Это связано с рядом существенных преимуществ.
Главные достоинства цифровых осциллографов в учебном процессе:
- возможность «заморозить» однократный сигнал и подробно его исследовать;
- автоматические измерения амплитуды, частоты, периода, длительности фронта и других параметров;
- курсорные измерения с числовым отсчётом;
- функция быстрого преобразования Фурье (FFT) для анализа спектра сигнала;
- математические операции над сигналами (сложение, вычитание, умножение, интегрирование, дифференцирование);
- сохранение осциллограмм и настроек;
- возможность передачи данных на компьютер для дальнейшего оформления отчёта.
В то же время работа с цифровыми осциллографами требует понимания некоторых особенностей. Студенты часто забывают, что частота дискретизации должна быть как минимум в 5–10 раз выше верхней частоты исследуемого сигнала. В противном случае возникает эффект наложения спектров (алиасинг), и на экране появляется ложный низкочастотный сигнал.
Ещё одна особенность — зависимость отображаемой информации от выбранного режима сбора данных (нормальный, пиковый детектор, усреднение, высокий разрешения). В режиме усреднения шумы уменьшаются, но теряется информация об однократных выбросах. В режиме пикового детектора, наоборот, хорошо видны короткие импульсы, но возрастает уровень шумов.
В условиях учебной лаборатории, где один прибор используется многими студентами, важна функция сохранения и вызова профилей настроек. Это позволяет быстро возвращать осциллограф к исходному состоянию после работы предыдущей бригады.
При изучении цифровых схем полезны осциллографы со встроенным логическим анализатором или с возможностью запуска по комбинации логических сигналов. Такие приборы позволяют наблюдать одновременно аналоговые и цифровые сигналы и анализировать их взаимные временные соотношения.
Для оформления лабораторных отчётов крайне удобна возможность сохранения экрана в графический файл или передачи данных через USB. Студент может вставить реальную осциллограмму в отчёт вместо рисованной от руки, что повышает качество оформления и достоверность результатов.
При выборе осциллографа для оснащения лаборатории электроники и электротехники следует учитывать не только технические характеристики, но и удобство работы студентов, надёжность прибора и возможность его обслуживания. Современный цифровой осциллограф с полосой 50–100 МГц, двумя или четырьмя каналами и базовым набором автоматических измерений полностью закрывает потребности большинства лабораторных практикумов. Если требуется купить осциллограф для учебной лаборатории, важно обратить внимание на наличие поверки, комплектацию щупами и гарантийную поддержку. Цена таких приборов сегодня доступна даже для небольших учебных заведений, а срок службы при правильной эксплуатации составляет многие годы.
