Введение
В современном производстве, энергетике и жилищно-коммунальном хозяйстве всё большее значение приобретает оперативная диагностика оборудования и конструкций без остановки технологических процессов. Одним из наиболее эффективных инструментов такого контроля стал тепловизор — прибор, позволяющий визуализировать распределение температуры на поверхности объектов по их собственному инфракрасному излучению.
Бюджетные модели тепловизоров серии CEM DT специально разработаны для повседневной работы специалистов, которым требуется надёжный, компактный и доступный по цене инструмент. Они успешно применяются при обследовании электрощитов, механических узлов, систем отопления и вентиляции, а также при поиске дефектов теплоизоляции зданий. В отличие от профессиональных стационарных систем, эти приборы отличаются пистолетной эргономикой, быстрым включением и интуитивно понятным интерфейсом, что делает их идеальными для регулярных обходов и профилактических проверок.
В статье подробно рассмотрены четыре популярные модели бюджетного сегмента: DT-866, DT-867, DT-870 и DT-9868. Мы разберём их технические характеристики, функциональные возможности и реальные сценарии использования, чтобы помочь специалистам сделать обоснованный выбор прибора под конкретные задачи.
Основы инфракрасной термографии
Инфракрасная термография основана на регистрации теплового излучения, которое испускает любое тело с температурой выше абсолютного нуля. Это излучение лежит в невидимой для человеческого глаза области электромагнитного спектра и подчиняется законам теплового излучения.
Ключевым физическим законом, описывающим спектральную плотность излучения абсолютно чёрного тела, является закон Планка:
где:
- \( B(\lambda, T) \) — спектральная яркость излучения;
- \( h \) — постоянная Планка;
- \( c \) — скорость света;
- \( \lambda \) — длина волны;
- \( k \) — постоянная Больцмана;
- \( T \) — абсолютная температура тела.
Большинство современных тепловизоров, в том числе бюджетных моделей CEM DT, работают в длинноволновом инфракрасном диапазоне 8–14 мкм. В этом диапазоне атмосферное пропускание относительно высоко, а излучение большинства промышленных материалов (металлы с окисленной поверхностью, пластики, дерево, бетон) близко к излучению чёрного тела.
Важнейшей характеристикой тепловизора является термочувствительность (NETD — Noise Equivalent Temperature Difference). Она показывает минимальную разницу температур, которую способен различить прибор. Чем ниже значение NETD, тем лучше прибор «видит» слабые тепловые контрасты. Для бюджетных моделей значение NETD обычно находится в пределах 0,1–0,35 °C.
Ещё один ключевой параметр — пространственное разрешение. Оно зависит от размера матрицы приёмника излучения и угла поля зрения объектива. Чем больше пикселей в матрице, тем детальнее получается термограмма и тем точнее можно локализовать дефект.
При измерении температуры необходимо учитывать коэффициент излучения (эмиссивность) поверхности объекта. Большинство бюджетных тепловизоров позволяют вручную задавать этот коэффициент в диапазоне от 0,01 до 1,00, что существенно повышает точность измерений на реальных поверхностях.
Принцип работы и ключевые характеристики бюджетных тепловизоров
Все рассматриваемые модели построены по единой схеме: инфракрасное излучение от объекта собирается объективом и фокусируется на неохлаждаемой матрице микроболометров (FPA — Focal Plane Array). Каждый элемент матрицы изменяет своё электрическое сопротивление пропорционально количеству поглощённого излучения. Сигналы с матрицы усиливаются, оцифровываются и преобразуются в цветное изображение — термограмму.
Бюджетные тепловизоры CEM DT отличаются следующими общими чертами:
- Компактный пистолетный корпус с удобной рукояткой;
- Встроенный цветной TFT-дисплей;
- Возможность ручной или автоматической настройки коэффициента излучения;
- Несколько цветовых палитр (радуга, железо, чёрно-белая и др.);
- Функция автоматического поиска самых горячих и самых холодных точек в кадре;
- Запись термограмм во внутреннюю память или на карту microSD;
- Передача данных на компьютер или смартфон (в зависимости от модели — USB или Bluetooth);
- Питание от встроенного литий-ионного аккумулятора.
Отличия между моделями проявляются прежде всего в разрешении матрицы, частоте обновления кадра, диапазоне измеряемых температур и наличии дополнительных функций. Эти различия напрямую влияют на сферу применения прибора.
Обзор моделей
DT-866
Модель DT-866 представляет собой наиболее компактный и доступный вариант в линейке. Она ориентирована на специалистов, которым требуется простой и надёжный инструмент для быстрой оценки теплового состояния оборудования во время плановых обходов.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Разрешение матрицы | 32 × 32 пикселя |
| Диапазон измеряемых температур | −20 … +300 °C |
| Термочувствительность (NETD) | 0,20 °C |
| Погрешность измерения | ±2 °C или ±2 % |
| Поле зрения (FOV) | 38° × 38° |
| Частота кадров | 9 Гц |
| Дисплей | 2,2" цветной TFT, 320 × 240 |
| Функции анализа | Авто hot/cold spot, 4 цветовые палитры |
| Питание | Встроенный аккумулятор, до 4 ч работы |
| Масса | 0,45 кг |
Прибор отличается минимальным набором органов управления и высокой скоростью включения. Он идеально подходит для первичной диагностики электрощитов, поиска перегретых контактов и быстрой оценки состояния изоляции трубопроводов. Отсутствие Bluetooth в базовой комплектации компенсируется возможностью сохранения снимков на карту памяти и последующего переноса на компьютер.

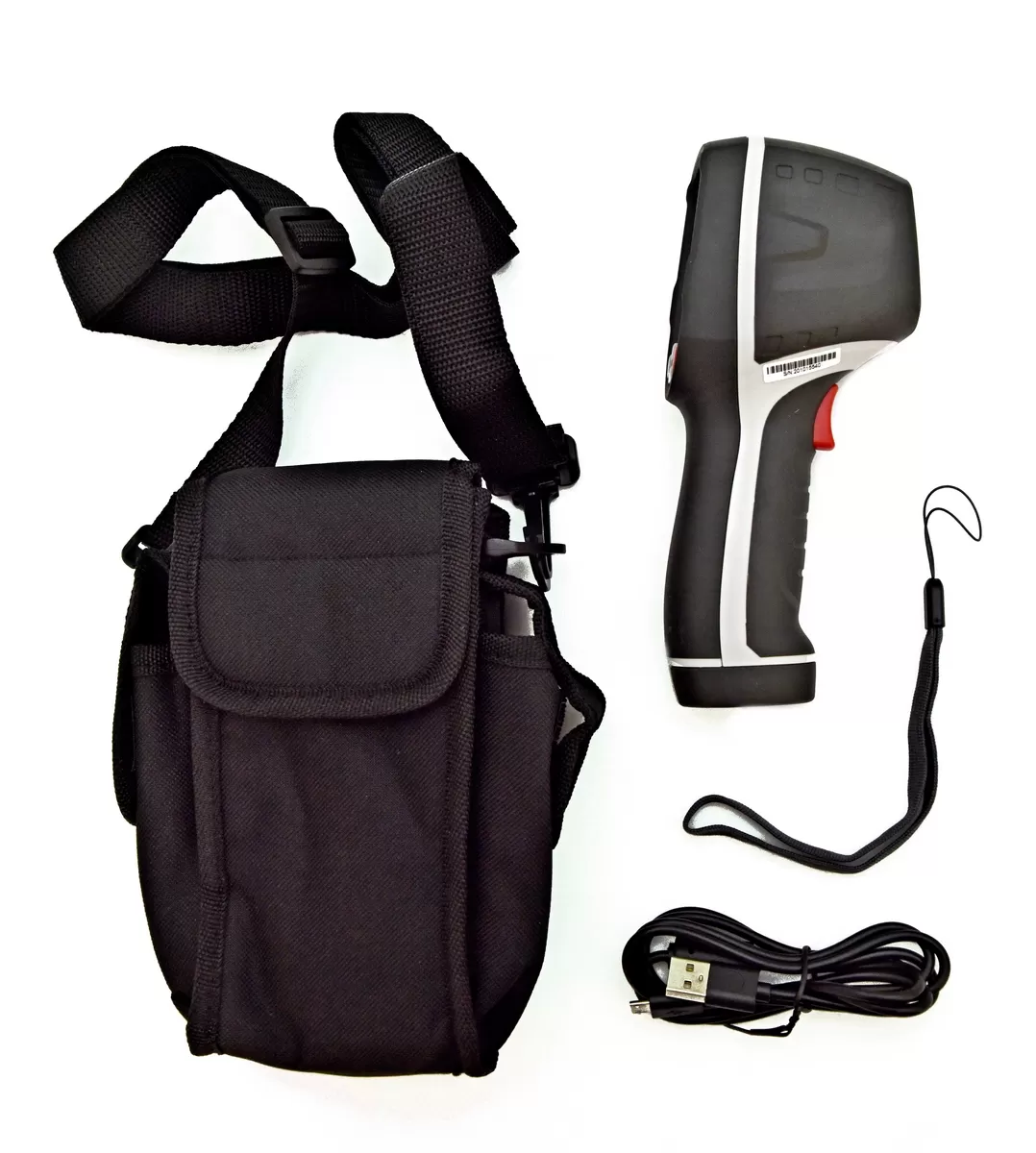

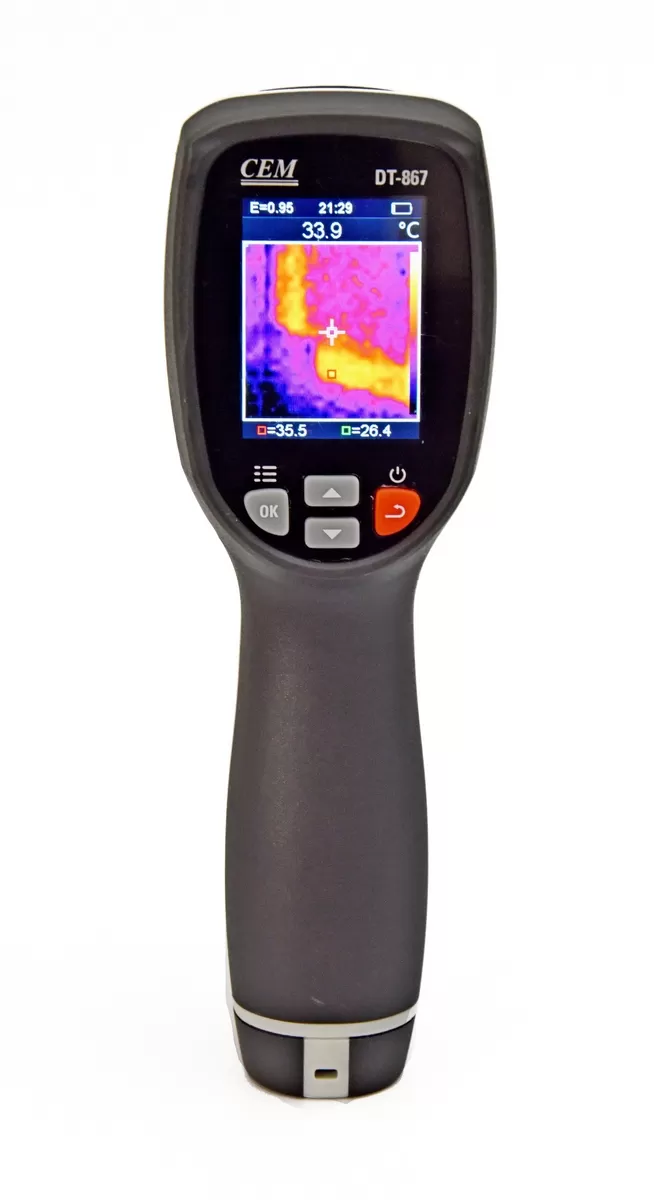

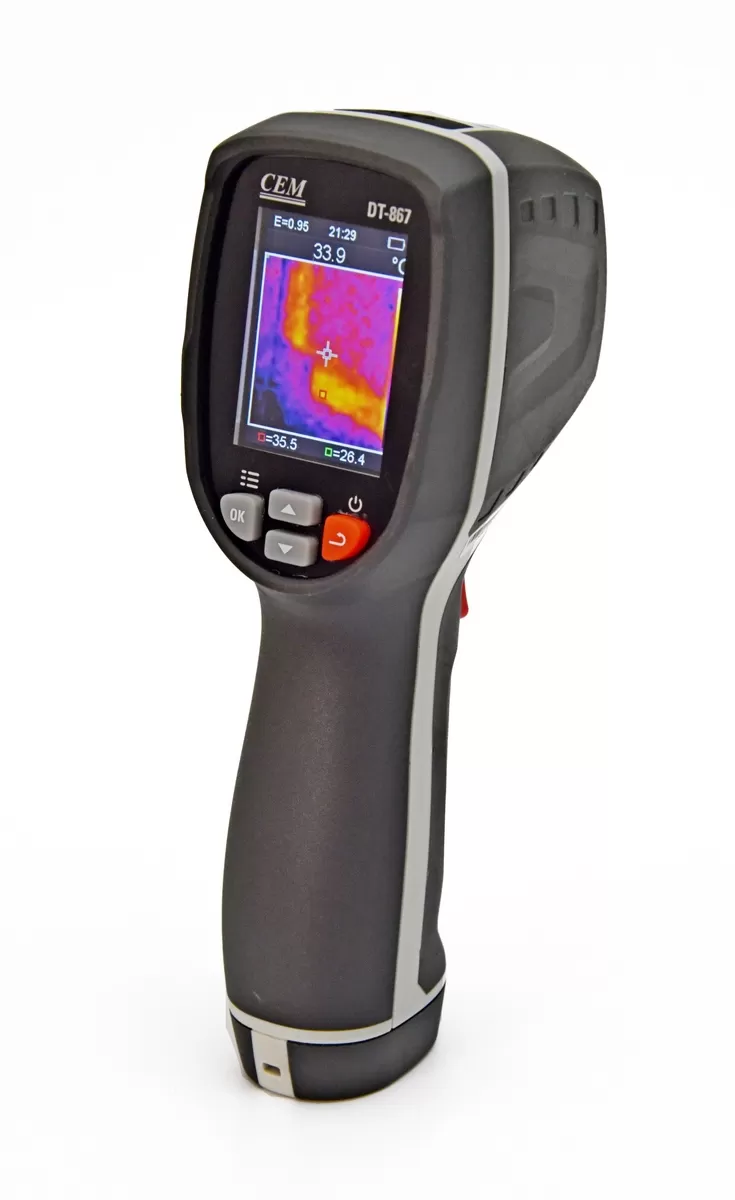

DT-867
Модель DT-867 получила расширенный температурный диапазон и улучшенную чувствительность по сравнению с базовой версией. Это делает её универсальным решением для большинства задач промышленной диагностики.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Разрешение матрицы | 32 × 32 пикселя |
| Диапазон измеряемых температур | −20 … +600 °C |
| Термочувствительность (NETD) | ≤ 0,35 °C |
| Погрешность измерения | ±3 °C (до +100 °C); ±3 % (выше +100 °C) |
| Поле зрения (FOV) | 33° × 33° |
| Частота кадров | 7–9 Гц |
| Дисплей | 2,0" цветной TFT, 320 × 240 |
| Интерфейсы | USB, Bluetooth (в зависимости от модификации) |
| Функции анализа | Авто hot/cold spot, коррекция эмиссивности 0,01–1,00 |
| Питание | Встроенный аккумулятор, до 4 ч работы |
| Масса | 0,48 кг |
Благодаря верхнему пределу +600 °C прибор уверенно справляется с диагностикой высокотемпературного оборудования: паропроводов, печей, нагревательных элементов. Наличие Bluetooth позволяет оперативно передавать термограммы на смартфон или планшет для быстрого формирования отчёта прямо на объекте.
DT-870
DT-870 выделяется среди бюджетных моделей существенно более высоким пространственным разрешением и высокой частотой обновления кадра. Это делает его лучшим выбором, когда требуется детальная визуализация мелких дефектов.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Разрешение матрицы | 80 × 80 пикселей |
| Диапазон измеряемых температур | −20 … +380 °C |
| Термочувствительность (NETD) | ≈ 0,10 °C |
| Погрешность измерения | ±2 °C или ±2 % |
| Поле зрения (FOV) | 15,6° × 15,6° |
| Частота кадров | 50 Гц (реальное время) |
| Дисплей | 2,2" цветной TFT, 320 × 240 |
| Интерфейсы | Bluetooth |
| Функции анализа | Авто hot/cold spot, 4 палитры, изотермы |
| Питание | Встроенный аккумулятор + возможность работы от сети |
| Масса | 0,45 кг |
Высокая частота кадров 50 Гц позволяет комфортно наблюдать за динамическими процессами — например, за изменением температуры подшипников во время пуска оборудования или за распределением тепла при сварочных работах. Чёткая картинка с разрешением 80 × 80 значительно упрощает локализацию точечных перегревов на контактах и зажимах.
DT-9868
DT-9868 — одна из самых доступных моделей в линейке, сохраняющая при этом все необходимые функции для повседневной диагностики. Прибор получил широкое распространение среди специалистов, которым нужен простой и недорогой тепловизор «на каждый день».
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Разрешение матрицы | 32 × 31 пиксель |
| Диапазон измеряемых температур | −20 … +300 °C |
| Термочувствительность (NETD) | 0,15 °C |
| Погрешность измерения | ±2 °C или ±2 % |
| Поле зрения (FOV) | 38° × 38° |
| Частота кадров | 9 Гц |
| Дисплей | 2,2" цветной TFT, 320 × 240 |
| Функции анализа | Автоматическое распознавание горячих/холодных точек, несколько палитр |
| Питание | Встроенный аккумулятор |
| Масса | 0,42 кг |
Несмотря на невысокое разрешение матрицы, прибор уверенно справляется с типичными задачами: поиск перегретых контактов в распределительных щитах, контроль температуры подшипников и муфт, выявление участков с нарушенной теплоизоляцией. Простота интерфейса и быстрая готовность к работе делают DT-9868 отличным выбором для начинающих термографистов и небольших предприятий.
Сравнительный анализ моделей
Для наглядного сравнения основных параметров всех четырёх моделей приведена сводная таблица.
| Параметр | DT-866 | DT-867 | DT-870 | DT-9868 |
|---|---|---|---|---|
| Разрешение матрицы | 32 × 32 | 32 × 32 | 80 × 80 | 32 × 31 |
| Макс. температура, °C | 300 | 600 | 380 | 300 |
| NETD, °C | 0,20 | 0,35 | 0,10 | 0,15 |
| Частота кадров, Гц | 9 | 7–9 | 50 | 9 |
| Поле зрения | 38° × 38° | 33° × 33° | 15,6° × 15,6° | 38° × 38° |
| Передача данных | USB / карта памяти | USB + Bluetooth | Bluetooth | USB / карта памяти |
| Лучше всего подходит для | Быстрый осмотр, начальный уровень | Высокотемпературные объекты | Детальная диагностика, динамические процессы | Бюджетная повседневная работа |
Анализ показывает, что выбор модели зависит прежде всего от двух факторов: требуемого пространственного разрешения и максимальной температуры объекта. Для большинства стандартных задач электро- и теплотехнической диагностики вполне достаточно моделей с матрицей 32 × 32. Когда же необходимо видеть мелкие детали или наблюдать быстрые изменения температуры, преимущество получает DT-870 с разрешением 80 × 80 и частотой 50 Гц.
Практическое применение в повседневной диагностике
Бюджетные тепловизоры серии DT отлично зарекомендовали себя в самых разных отраслях благодаря сочетанию доступной цены, компактности и достаточной функциональности для ежедневной работы. Ниже рассмотрены основные направления их практического использования с конкретными примерами.
Диагностика электрооборудования
Это наиболее частая область применения тепловизоров. Перегрев контактов, шин, автоматических выключателей и предохранителей — одна из главных причин пожаров и простоев на предприятиях.
- Обследование распределительных щитов и шкафов управления: поиск ослабленных соединений, окислившихся контактов и перегруженных фаз.
- Контроль состояния силовых кабелей и муфт: выявление локальных нагревов, указывающих на повреждение изоляции или плохой контакт.
- Диагностика электродвигателей и пусковой аппаратуры: обнаружение перегрева обмоток, подшипников и клеммных коробок.
- Проверка трансформаторов и распределительных устройств: контроль температуры контактных соединений и уровня масла по косвенным тепловым признакам.
Для этих задач особенно хорошо подходит модель DT-870 благодаря высокому разрешению 80 × 80 и частоте кадров 50 Гц — термограмма получается чёткой даже при быстром осмотре большого количества соединений.
Механическое оборудование и подвижные узлы
Тепловизор позволяет обнаружить проблемы механического характера задолго до появления заметных вибраций или шумов.
- Контроль подшипников качения и скольжения: повышение температуры часто сигнализирует о недостатке смазки, износе или перекосе.
- Диагностика редукторов, муфт и цепных передач: выявление локальных перегревов, вызванных износом зубьев или неправильной центровкой.
- Проверка тормозных устройств и фрикционных муфт: контроль равномерности нагрева рабочих поверхностей.
- Обследование трубопроводной арматуры и насосов: поиск перегретых участков, указывающих на внутренние утечки или кавитацию.
Модели DT-867 и DT-870 успешно справляются с этими задачами благодаря расширенному температурному диапазону и хорошей чувствительности.
Здания, сооружения и системы теплоизоляции
Тепловизионное обследование зданий помогает выявить скрытые дефекты, влияющие на энергоэффективность и комфорт.
- Поиск теплопотерь через ограждающие конструкции: некачественная теплоизоляция стен, кровли, оконных и дверных проёмов.
- Выявление участков повышенной влажности и плесени: холодные зоны на стенах часто указывают на промерзание или протечки.
- Диагностика систем отопления и теплотрасс: обнаружение утечек теплоносителя, воздушных пробок и участков с нарушенной изоляцией труб.
- Контроль состояния плоских кровель: поиск мест скопления воды под гидроизоляцией.
Для обследования зданий удобно использовать DT-866 и DT-9868 — их широкое поле зрения позволяет быстро охватить большие поверхности.
Системы вентиляции, кондиционирования и отопления (HVAC)
Тепловизор помогает оптимизировать работу климатического оборудования и снизить энергозатраты.
- Проверка теплообменников и калориферов: выявление загрязнённых или забитых секций.
- Контроль работы чиллеров и компрессоров: поиск перегретых участков на корпусах и трубопроводах хладагента.
- Диагностика воздуховодов и вентиляционных камер: обнаружение утечек воздуха и мест с нарушенной теплоизоляцией.
- Оценка работы радиаторов и конвекторов: проверка равномерности прогрева и поиск воздушных пробок.
| Тип задачи | Рекомендуемая модель | Обоснование |
|---|---|---|
| Быстрый осмотр электрощитов (до 50 точек в смену) | DT-866 / DT-9868 | Простота, низкая цена, достаточная чувствительность |
| Диагностика высокотемпературного оборудования (+300…+600 °C) | DT-867 | Расширенный диапазон температур |
| Детальный осмотр механических узлов и подшипников | DT-870 | Высокое разрешение 80 × 80 и частота 50 Гц |
| Обследование зданий и теплотрасс | DT-866 / DT-870 | Широкое поле зрения или высокая детализация |
| Ежедневные обходы и профилактика на небольшом предприятии | DT-9868 | Оптимальное соотношение цена/возможности |
Рекомендации по выбору и эксплуатации
Как выбрать подходящую модель
- Определите максимальную температуру объектов, которые планируете обследовать. Если она превышает +300 °C — выбирайте DT-867.
- Оцените, насколько важна детализация изображения. Для поиска мелких дефектов на контактах и подшипниках предпочтительнее модель с разрешением 80 × 80 (DT-870).
- Учитывайте частоту использования. При ежедневных обходах большого количества оборудования важна высокая частота кадров и удобство передачи данных (Bluetooth в DT-870 и DT-867).
- Рассчитайте бюджет. Если задачи не требуют максимальной детализации, модели DT-866 и DT-9868 обеспечивают необходимый минимум функций при минимальных затратах.
Практические советы по работе с прибором
- Перед съёмкой всегда задавайте правильный коэффициент излучения поверхности (эмиссивность). Для окисленного металла обычно используют 0,7–0,9, для окрашенных поверхностей — 0,9–0,95.
- Соблюдайте рекомендуемое расстояние до объекта. При съёмке с большого расстояния падает пространственное разрешение и возрастает влияние атмосферы.
- Учитывайте отражённое излучение. Не снимайте блестящие металлические поверхности под острым углом — лучше изменить ракурс или использовать матовую краску/наклейку для калибровки.
- Проводите съёмку при стабильных условиях окружающей среды. Резкие перепады температуры и сквозняки могут искажать результаты.
- Регулярно проводите поверку прибора в аккредитованной лаборатории. Даже бюджетные модели должны соответствовать метрологическим требованиям при использовании в официальных заключениях.
- Храните термограммы с привязкой к объекту и дате. Это позволяет отслеживать динамику изменения теплового состояния оборудования во времени.
Типичные ошибки начинающих пользователей
- Игнорирование коэффициента излучения — приводит к значительным погрешностям измерения температуры.
- Съёмка через стекло или другие материалы, непрозрачные в ИК-диапазоне.
- Неправильная фокусировка (в бюджетных моделях чаще всего фиксированная или ручная) — размытая картинка затрудняет анализ.
- Отсутствие сравнения с эталонными участками того же оборудования — температура сама по себе малоинформативна без контекста.
Заключение
Бюджетные тепловизоры серии DT представляют собой эффективное и доступное решение для повседневной тепловой диагностики. Они позволяют специалистам быстро выявлять скрытые дефекты в электрооборудовании, механических узлах, зданиях и системах жизнеобеспечения, не требуя при этом значительных финансовых вложений.
Выбор конкретной модели — DT-866, DT-867, DT-870 или DT-9868 — определяется характером решаемых задач: требуемым разрешением, диапазоном температур и необходимостью передачи данных. При правильном использовании и соблюдении рекомендаций по эксплуатации эти приборы способны существенно снизить риск аварий, сократить простои оборудования и повысить энергоэффективность предприятия.
Внедрение регулярной тепловизионной диагностики с помощью доступных моделей становится важным шагом на пути к современной системе технического обслуживания, основанной на предиктивном подходе.
