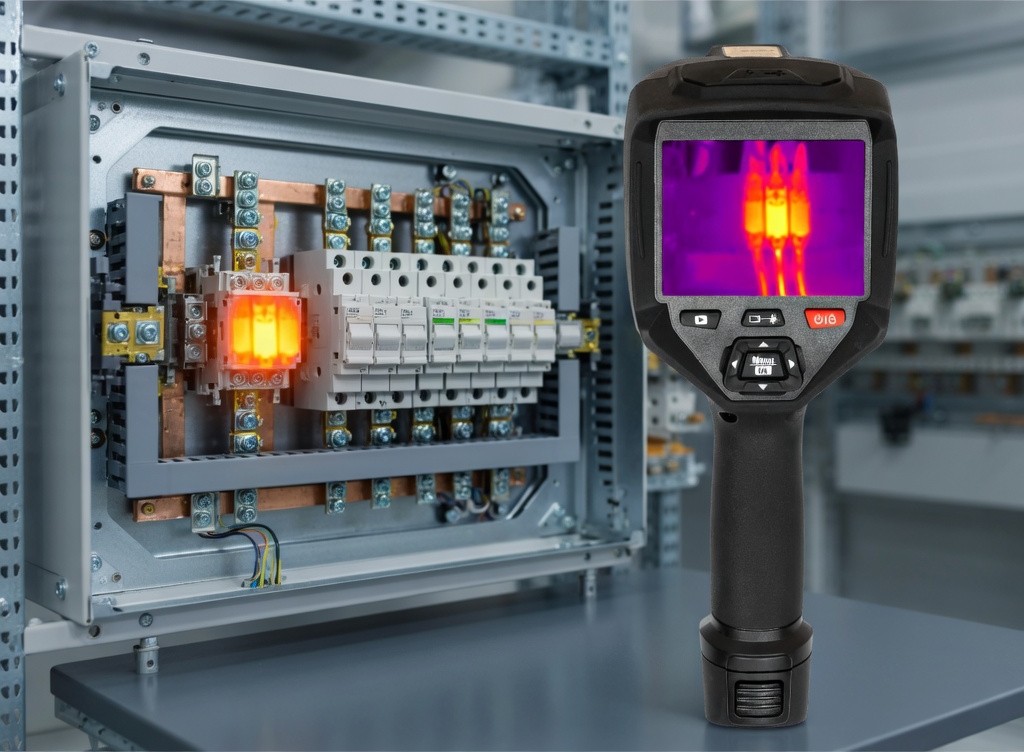

Как выявить перегрев контактов в распределительных щитах тепловизором

Оглавление

• 1. Введение
• 2. Причины возникновения перегрева контактов в распределительных щитах
• 3. Опасности и последствия перегрева контактов
• 4. Основы инфракрасной термографии для диагностики электрооборудования
• 5. Требования к тепловизорам при обследовании распределительных щитов
• 6. Подготовка к проведению термографического обследования
• 7. Методика обследования распределительных щитов
• 8. Интерпретация термограмм и критерии оценки по нормативным документам
• 9. Типичные дефекты контактов и их термографические признаки
• 10. Рекомендации по устранению дефектов и организации профилактического контроля
• 11. Заключение

1. Введение

Распределительные щиты являются ключевым элементом любой системы электроснабжения. В них сосредоточены многочисленные контактные соединения, автоматические выключатели, рубильники, предохранители и шины, по которым протекают значительные токи. Даже незначительное ухудшение качества контакта приводит к росту переходного сопротивления, локальному выделению тепла и, как следствие, к перегреву.

Перегрев контактов — одна из самых распространённых причин отказов электрооборудования и возникновения пожаров в электроустановках. По статистике надзорных органов значительная доля аварий в низковольтных сетях связана именно с некачественными или деградировавшими контактными соединениями.

Традиционные методы контроля (визуальный осмотр, измерение сопротивления контактов, затяжка болтов) требуют частичного или полного снятия напряжения и не всегда позволяют выявить дефект на ранней стадии. Инфракрасная термография даёт возможность проводить диагностику без остановки оборудования, дистанционно и с высокой информативностью.

Тепловизор регистрирует инфракрасное излучение, испускаемое поверхностью объектов, и преобразует его в видимое изображение — термограмму, на которой разные температуры отображаются разными цветами. Это позволяет быстро обнаружить «горячие точки» даже внутри закрытых щитов через вентиляционные решётки или при открытой двери.

2. Причины возникновения перегрева контактов в распределительных щитах

Перегрев контактных соединений возникает в результате увеличения переходного сопротивления. Основные причины можно разделить на несколько групп:

• Механические причины:
  • Недостаточная затяжка болтовых соединений при монтаже или после ремонтных работ;
  • Ослабление контактов из-за вибрации оборудования или электродинамических усилий при коротких замыканиях;
  • Деформация контактных поверхностей вследствие многократных коммутаций.
• Химические и коррозионные процессы:
  • Окисление поверхности меди и алюминия при повышенной влажности и наличии агрессивных газов;
  • Образование оксидных плёнок, которые обладают высоким электрическим сопротивлением;
  • Электрохимическая коррозия в местах соединения разнородных металлов (медь–алюминий).
• Электрические причины:
  • Перегрузка по току сверх номинального значения;
  • Неравномерное распределение тока между параллельными контактами;
  • Плохое качество контактных поверхностей (царапины, загрязнения, оплавления).
• Эксплуатационные факторы:
  • Отсутствие регулярного технического обслуживания;
  • Некачественный монтаж или использование неподходящих соединительных элементов;
  • Воздействие повышенной температуры окружающей среды внутри щита.

Особенно уязвимы болтовые соединения шин, кабельные наконечники под винт, контакты автоматических выключателей и рубильников. Даже небольшое увеличение сопротивления на 10–20 мкОм при токе 100 А приводит к дополнительному тепловыделению мощностью несколько ватт, которого достаточно для заметного локального нагрева.

3. Опасности и последствия перегрева контактов

Перегрев контактов представляет серьёзную угрозу как для безопасности персонала, так и для непрерывности технологических процессов. Основные риски:

• Пожарная опасность. При температуре выше 150–200 °C возможно воспламенение изоляции проводов, пластиковых элементов щита и близлежащих горючих материалов.
• Аварийные отключения. Сильный нагрев приводит к оплавлению контактов, увеличению сопротивления и, в конечном итоге, к обрыву цепи или короткому замыканию.
• Снижение надёжности электроснабжения. Даже если авария не происходит сразу, дефектный контакт ускоряет износ соседних элементов и повышает вероятность отказа в будущем.
• Экономические потери. Простои производства, затраты на аварийный ремонт, штрафы за нарушение качества электроснабжения.
• Опасность для персонала. Возможность поражения электрическим током при обрыве контакта под нагрузкой и дуговом разряде.

Согласно действующим нормативным требованиям, температура контактных соединений не должна превышать допустимые значения, установленные для конкретного класса напряжения и типа оборудования. Превышение этих значений даже на 10–15 °C уже сигнализирует о начале развития дефекта.

4. Основы инфракрасной термографии для диагностики электрооборудования

4.1. Природа инфракрасного излучения и его регистрация

Инфракрасное излучение — это электромагнитное излучение с длинами волн от 0,78 мкм до 1000 мкм, лежащее между видимым светом и микроволновым диапазоном. Все тела с температурой выше абсолютного нуля излучают энергию в инфракрасной области спектра. Чем выше температура поверхности, тем больше энергии она излучает и тем короче средняя длина волны максимума излучения.

Современные тепловизоры используют матричные приёмники излучения (focal plane array), расположенные в фокальной плоскости объектива. Каждый элемент матрицы (пиксель) регистрирует количество инфракрасного излучения, приходящего от соответствующей точки объекта. Полученный электрический сигнал обрабатывается и преобразуется в цветное изображение — термограмму.

4.2. Закон излучения и роль коэффициента излучения

Количество энергии, излучаемой поверхностью, описывается законом Стефана–Больцмана:

где:

• M — энергетическая яркость (излучательная способность) поверхности, Вт/м²;
• ε — коэффициент излучения (эмиссивность) поверхности (0 < ε ≤ 1);
• σ — постоянная Стефана–Больцмана, равная 5,67 × 10⁻⁸ Вт/(м²·К⁴);
• T — абсолютная температура поверхности, К.

Коэффициент излучения — один из самых важных параметров при количественных измерениях. Для чистых полированных металлов (медь, алюминий) он очень низкий — 0,05–0,15. Для окисленных поверхностей меди он возрастает до 0,6–0,85, для окрашенных или покрытых лаком поверхностей — 0,9–0,95.

4.3. Особенности количественных измерений температуры

Тепловизор измеряет не температуру напрямую, а интенсивность инфракрасного излучения, приходящего от объекта. Для правильного расчёта температуры прибор должен «знать»:

• Коэффициент излучения объекта;
• Температуру окружающей среды (для компенсации отражённого излучения);
• Расстояние до объекта и коэффициент пропускания атмосферы (на коротких дистанциях внутри помещения влияние атмосферы минимально);
• Температуру самого тепловизора и оптики.

В современных приборах эти параметры задаются оператором или определяются автоматически. При съёмке внутри распределительных щитов расстояние обычно составляет 0,5–2 м, поэтому атмосферная коррекция практически не требуется.

5. Требования к тепловизорам при обследовании распределительных щитов

Для качественной диагностики распределительных устройств 0,4 кВ и выше тепловизор должен соответствовать ряду требований:

Компактные модели с хорошей чувствительностью и удобным управлением одной рукой отлично подходят для работы внутри шкафов. Приборы с высоким разрешением матрицы позволяют получать чёткие термограммы даже при съёмке с расстояния менее одного метра. Модели с функцией цифрового зума и удобным меню помогают быстро переключаться между обзорным и детальным режимами съёмки.

6. Подготовка к проведению термографического обследования

6.1. Требования безопасности

Обследование распределительных щитов тепловизором чаще всего проводится при работающем оборудовании. Поэтому необходимо строго соблюдать требования электробезопасности:

1. Работы должны выполнять лица, имеющие соответствующую группу по электробезопасности и допуск к работе в действующих электроустановках.
2. При открытии дверей щитов необходимо использовать средства индивидуальной защиты (диэлектрические перчатки, защитные очки, каска).
3. Нельзя прикасаться к токоведущим частям и элементам, находящимся под напряжением.
4. При обнаружении сильного нагрева (более 80–100 °C) или признаков оплавления изоляции работы следует прекратить и принять меры к безопасному отключению оборудования.
5. Все действия должны выполняться в соответствии с ПТЭЭП и местными инструкциями по охране труда.

6.2. Условия окружающей среды и нагрузки оборудования

Для получения достоверных результатов важно учитывать следующие условия:

• Нагрузка. Наиболее информативные результаты получаются при нагрузке 40–100 % от номинальной. При меньшей нагрузке дефекты могут не проявляться в достаточной степени. Рекомендуется проводить съёмку в часы максимального потребления электроэнергии.
• Температура окружающей среды. Оптимальный диапазон — от +5 °C до +35 °C. Сильные перепады температуры между помещением и щитом могут искажать результаты.
• Отсутствие сквозняков и источников тепла. Вентиляторы, обогреватели, прямые солнечные лучи, падающие на корпус щита, создают ложные тепловые аномалии.
• Время стабилизации. После открытия двери щита рекомендуется подождать 5–10 минут, чтобы температурное поле внутри стабилизировалось.

6.3. Настройка тепловизора и выбор режима съёмки

Перед началом работы необходимо выполнить следующие настройки:

1. Задать правильный коэффициент излучения (обычно 0,75–0,85 для окисленных контактов или 0,95 при использовании термоленты).
2. Установить диапазон температур (например, от +10 °C до +120 °C) так, чтобы интересующие объекты попадали в середину шкалы.
3. Выбрать цветовую палитру (чаще всего «радуга» или «железо» — они наиболее информативны для электрических объектов).
4. Включить функцию отображения температуры в точке или изотермы для быстрого поиска hottest spots.
5. При наличии — активировать режим наложения видимого изображения для облегчения идентификации элементов.

Рекомендуется сделать несколько тестовых снимков на заведомо исправных контактах, чтобы убедиться в правильности настроек и понять типичный температурный фон внутри конкретного щита.

7. Методика обследования распределительных щитов

7.1. Обзорная съёмка и выявление аномалий

Обследование рекомендуется начинать с обзорной термографии всего фасада распределительного щита. Это позволяет быстро оценить общее тепловое состояние оборудования и выявить наиболее проблемные зоны.

1. Откройте дверь щита (при соблюдении всех требований безопасности) или проводите съёмку через вентиляционные решётки.
2. Сделайте несколько обзорных снимков с расстояния 1–2 метра, охватывая весь фронт щита.
3. Используйте широкое поле зрения и цветовую палитру «радуга» или «железо».
4. Включите функцию изотерм или автоматического поиска hottest spots.
5. Зафиксируйте общую температуру фона внутри щита и температуры наиболее нагретых элементов.

На этом этапе уже можно заметить явные аномалии — отдельные контакты или целые группы элементов, температура которых значительно выше окружающих.

7.2. Детальное обследование контактных групп и соединений

После обзорной съёмки переходят к детальному обследованию всех критических точек:

• Болтовые соединения шин и перемычек;
• Кабельные наконечники и зажимы;
• Контакты автоматических выключателей, контакторов и рубильников;
• Соединения нулевых и заземляющих шин;
• Места подключения отходящих линий и кабелей.

Для каждого соединения рекомендуется:

1. Навести фокус на контактную зону;
2. Зафиксировать температуру в центре соединения и на расстоянии 5–10 см от него (для определения избыточной температуры);
3. Сделать снимок с наложением видимого изображения (если прибор поддерживает эту функцию — например, модели с хорошей камерой видимого диапазона);
4. При необходимости использовать цифровой зум для более детального рассмотрения мелких элементов.

7.3. Сравнение температур однотипных элементов

Один из самых надёжных методов диагностики — сравнительный анализ. В трёхфазных системах температуры однотипных контактов на фазах A, B и C должны быть близки.

Также сравнивают температуру контакта с температурой прилегающей шины или кабеля на том же участке. Значительное превышение температуры именно в зоне соединения говорит о проблеме в самом контакте.

8. Интерпретация термограмм и критерии оценки по нормативным документам

Оценка состояния контактных соединений проводится по нескольким критериям одновременно. Основным нормативным документом, регламентирующим подход к оценке, является РД 34.45-51.300-97 «Объём и нормы испытаний электрооборудования».

Классификация дефектов по избыточной температуре (при нагрузке 0,3–0,6 I_ном)

Дополнительно учитывают:

• Абсолютную температуру контакта и сравнение с предельно допустимыми значениями по ПУЭ и ГОСТ 8024-90;
• Разницу температур между фазами;
• Динамику нагрева (если проводятся повторные обследования);
• Нагрузку на момент съёмки (при необходимости вводят поправочные коэффициенты).

9. Типичные дефекты контактов и их термографические признаки

На практике чаще всего встречаются следующие дефекты:

При анализе термограмм важно обращать внимание не только на абсолютные значения температуры, но и на форму и расположение горячих зон. Чёткая локализация нагрева в точке соединения почти всегда указывает на проблему именно в контакте.

10. Рекомендации по устранению дефектов и организации профилактического контроля

После выявления дефектов необходимо принять следующие меры:

1. Немедленные действия при аварийном нагреве (>30 °C):
   • Снизить нагрузку на проблемный участок;
   • При возможности — переключить нагрузку на резерв;
   • Организовать срочный ремонт с отключением.
2. Плановые работы:
   • Провести ревизию соединения: ослабить, зачистить контактные поверхности, нанести токопроводящую смазку;
   • Затянуть болты динамометрическим ключом с требуемым моментом затяжки;
   • При сильном окислении или повреждении — заменить наконечники, болты или целые секции шин.
3. Организация профилактического термографического контроля:
   • Проводить обследование не реже 1 раза в год (для ответственных объектов — 2 раза в год);
   • Обязательно выполнять контроль после капитального ремонта или реконструкции щитов;
   • Вести журнал термографических обследований с приложением термограмм и выводов;
   • После устранения дефекта проводить контрольную съёмку для подтверждения качества ремонта.

Регулярный термографический контроль позволяет перейти от планово-предупредительных ремонтов по календарю к ремонтам по фактическому состоянию оборудования. Это существенно снижает затраты и повышает надёжность электроснабжения.

11. Заключение

Инфракрасная термография является одним из самых эффективных методов неразрушающего контроля состояния контактных соединений в распределительных щитах. Она позволяет выявлять дефекты на ранних стадиях развития, когда традиционные методы ещё не дают однозначного результата.

Правильное применение тепловизора, соблюдение методики съёмки, грамотная интерпретация результатов с учётом требований РД 34.45-51.300-97 и ПУЭ дают возможность существенно повысить надёжность и безопасность электроустановок.

Внедрение регулярного термографического обследования в систему технического обслуживания электрооборудования окупается за счёт предотвращения аварийных ситуаций, снижения количества внеплановых простоев и продления срока службы оборудования.

Если вы регулярно проводите техническое обслуживание и хотите минимизировать риски, стоит рассмотреть возможность купить тепловизор с подходящими характеристиками. Цена на современные модели быстро компенсируется за счёт предотвращения дорогостоящих аварий и простоев производства.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
