В мире современной тепловизионной диагностики один и тот же прибор может решать совершенно разные задачи — от обследования электрического щита в помещении до контроля состояния высоковольтной линии на расстоянии сотен метров или поиска микродефектов на печатной плате. Ключевой фактор, который определяет возможности тепловизора, — это его оптическая система, а именно объектив.
Сменные объективы позволяют одному тепловизору превращаться из универсального инструмента в высокоспециализированный прибор под конкретную задачу. Правильный выбор объектива напрямую влияет на качество термограммы, точность измерения температуры, удобство работы и, в конечном итоге, на достоверность выводов о состоянии оборудования или конструкции.
В этой статье мы подробно разберём, как устроены объективы тепловизоров, какие типы существуют, как они влияют на технические характеристики и, главное, когда и какой объектив стоит выбирать для решения типичных инженерных задач. Материал будет полезен специалистам по неразрушающему контролю, энергетикам, строителям, сервисным инженерам и всем, кто регулярно использует тепловизоры в своей работе.
1. Зачем тепловизору нужны сменные объективы
Большинство портативных тепловизоров поставляются со стандартным объективом, который обеспечивает баланс между полем зрения и детализацией. Однако в реальных условиях этот баланс часто оказывается недостаточным.
Широкоугольный объектив удобен для быстрого обзора большой площади стены или потолка, но на расстоянии 10–15 метров мелкие перегретые контакты в щите будут отображаться всего несколькими пикселями, что снижает точность измерения. Телеобъектив, напротив, позволяет «приблизить» удалённый объект, но делает работу в тесном пространстве крайне неудобной.
Сменные объективы решают эту проблему. Один тепловизор с комплектом оптики способен эффективно работать:
- в ограниченном пространстве распределительных щитов;
- на больших промышленных объектах;
- при обследовании зданий на теплопотери;
- при контроле высокотемпературных процессов;
- при диагностике мелких электронных компонентов.
Преимущества использования сменных объективов очевидны:
- расширение диапазона решаемых задач без покупки нескольких приборов;
- повышение точности и информативности термограмм;
- экономия времени на обследование;
- оптимизация затрат на оборудование.

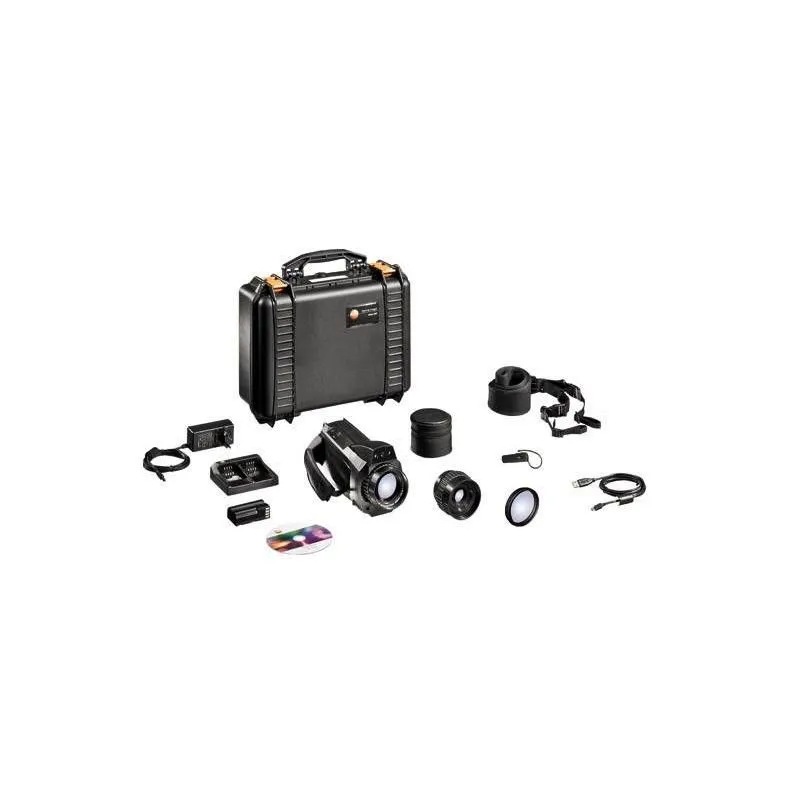

Модели, поддерживающие сменную оптику, такие как Testo 885, Testo 890, Guide H3, RGK TL-400 и некоторые другие профессиональные тепловизоры, позволяют оперативно адаптировать прибор под текущие условия.
2. Физические принципы работы объективов тепловизоров
Тепловизоры работают в длинноволновой инфракрасной области спектра (обычно 7,5–14 мкм). Материалы, пропускающие излучение в этом диапазоне, ограничены: чаще всего используются германий, халькогенидные стекла (ZnSe, ZnS) и специальные покрытия.
Основные оптические параметры объектива
- Фокусное расстояние (f) — расстояние от главной плоскости линзы до плоскости детектора, при котором объект находится в фокусе.
- Угол поля зрения (FOV, Field of View) — угловой размер зоны, которую захватывает объектив. Измеряется в градусах по горизонтали и вертикали (например, 25° × 19°).
- Пространственное разрешение (IFOV, Instantaneous Field of View) — угол, соответствующий одному пикселю детектора. Измеряется в миллирадианах (мрад). Чем меньше IFOV, тем выше детализация на расстоянии.
- Минимальное расстояние фокусировки — ближайшее расстояние, на котором объектив может сфокусироваться.
- Относительное отверстие (f-number) — влияет на светосилу и термочувствительность.
Связь между параметрами простая: чем больше фокусное расстояние, тем уже угол FOV и тем лучше пространственное разрешение на больших дистанциях. Однако при этом уменьшается захватываемая площадь и возрастают требования к точности наведения.
Термочувствительность (NETD) прибора частично зависит от объектива: более «светосильные» линзы (с меньшим f-number) пропускают больше излучения, что положительно сказывается на качестве изображения в сложных условиях.
При смене объектива тепловизор (в профессиональных моделях) обычно автоматически распознаёт тип оптики и корректирует внутренние параметры калибровки, однако ручная настройка коэффициента излучения, расстояния и атмосферных поправок остаётся обязательной для высокой точности.
3. Основные типы сменных объективов
3.1. Широкоугольные (wide-angle) объективы
Характеристики:
- Угол FOV: от 40° × 30° и шире (в некоторых моделях до 50–60°).
- IFOV: относительно крупный (2,5–4 мрад и выше).
- Минимальное расстояние фокусировки: часто от 10–30 см.
Когда использовать:
- Обследование больших плоских поверхностей (стены зданий, кровли, фасады).
- Поиск теплопотерь и мостиков холода в строительных конструкциях.
- Контроль протяженных трубопроводов или конвейерных линий с близкого расстояния.
- Работа в тесных помещениях, где нужно захватить максимальную площадь за один кадр.
Преимущества: быстрый обзор, удобство в ограниченном пространстве.
Недостатки: сниженная детализация на больших расстояниях.
Примеры применения: широкоугольные объективы для моделей Testo 875/885 и аналогичные опции для профессиональных тепловизоров.
3.2. Стандартные (нормальные) объективы
Характеристики: угол FOV обычно 24–32° по горизонтали, IFOV 1,3–2,5 мрад. Это наиболее универсальный вариант, который идёт в базовой комплектации большинства тепловизоров (RGK TL-160+, Testo 868/872 и др.). Подходит для большинства повседневных задач: диагностика электрооборудования, обследование механических узлов, контроль отопительных систем.
3.3. Телеобъективы (telephoto)
Характеристики: угол FOV 7–12° (супер-телеобъективы могут быть ещё уже), очень малый IFOV (0,5–1,3 мрад).
Когда использовать:
- Обследование ЛЭП, подстанций, высоковольтного оборудования с безопасного расстояния.
- Контроль состояния трубопроводов на эстакадах.
- Диагностика крупных промышленных установок (печи, котлы, реакторы).
- Инспекция кровель и фасадов многоэтажных зданий.

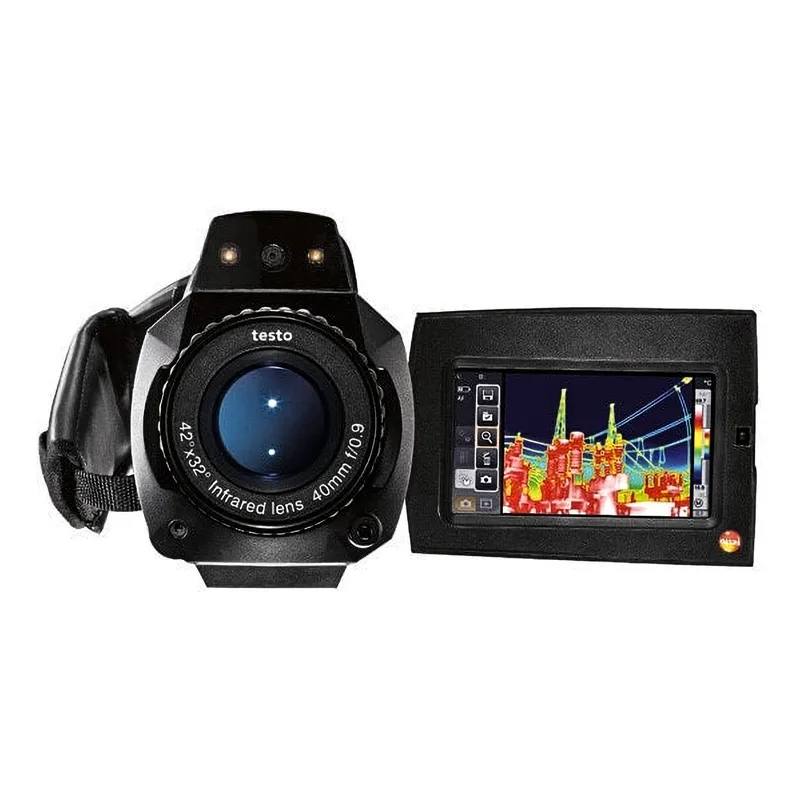

В профессиональных линейках Testo 890 и Guide H3 телеобъективы значительно расширяют возможности прибора.
3.4. Высокотемпературные объективы
Специальные линзы, рассчитанные на работу с объектами, нагретыми до 1000–2000 °C и выше. Применяются в металлургии, стекольном производстве, контроле печей, котлов и горелок.
3.5. Макрообъективы и объективы для близкого расстояния
Предназначены для обследования мелких объектов (электронные компоненты, соединения на платах, подшипники малого диаметра). Минимальное расстояние фокусировки может составлять несколько сантиметров.
4. Практические рекомендации: когда и какой объектив выбрать
4.1. Диагностика электрооборудования и распределительных устройств
Задача: выявление перегретых контактов, кабельных соединений, нагрузки на фазы в щитах.
Рекомендация: стандартный или слегка широкоугольный объектив (FOV 25–35°). На расстоянии 0,5–2 м такой объектив обеспечивает хорошую детализацию без потери обзора. Модели: Testo 865–872, RGK TL-160+.
4.2. Обследование зданий и поиск теплопотерь
Задача: обнаружение дефектов теплоизоляции, мостиков холода, протечек.
Рекомендация: широкоугольный объектив. Позволяет быстро сканировать большие участки стен, потолков и полов с расстояния 3–10 м.
4.3. Контроль промышленного оборудования и механических узлов
Рекомендация: стандартный объектив для большинства случаев. При необходимости осмотра труднодоступных элементов — телеобъектив.
4.4. Высокотемпературные процессы
Рекомендация: высокотемпературный объектив + телеобъектив для безопасной дистанции. Модели с расширенным диапазоном: Guide H3, Testo 890.
4.5. Обследование протяженных объектов и объектов на высоте
Рекомендация: телеобъектив с малым IFOV. Позволяет проводить измерения с безопасного расстояния.
4.6. Диагностика электроники и мелких деталей
Рекомендация: макрообъектив или объектив с очень малым минимальным расстоянием фокусировки.
Сравнительная таблица рекомендаций
| Задача | Рекомендуемый тип объектива | Примерный FOV | Типичные модели тепловизоров | Основное преимущество |
|---|---|---|---|---|
| Обследование щитов и электроустановок | Стандартный / широкоугольный | 25–40° | Testo 868, 872, RGK TL-160+ | Хороший обзор в ограниченном пространстве |
| Поиск теплопотерь в зданиях | Широкоугольный | 40–60° | Testo 875, 885 | Быстрое покрытие большой площади |
| Диагностика удалённого оборудования | Телеобъектив | 7–12° | Testo 890, Guide H3 | Высокая детализация на расстоянии |
| Высокотемпературные объекты | Высокотемпературный + теле | 10–25° | Guide H3, Testo 890 | Безопасность и точность при высоких температурах |
| Мелкие компоненты | Макро | — | Специализированные комплектации Testo | Работа с близкого расстояния |
5. Технические аспекты выбора и совместимости объективов
При выборе объектива необходимо учитывать:
- Совместимость с конкретной моделью тепловизора (байонет или резьбовое крепление).
- Автоматическое распознавание объектива прибором (доступно в Testo 885/890, Guide H3).
- Влияние на калибровку: после смены объектива рекомендуется выполнить проверку на известный температурный источник.
- Условия эксплуатации: защита от пыли, влаги, механических повреждений.
Хранение объективов требует специальных кейсов с защитой от влаги и ударов. Регулярная очистка линз специальными средствами для инфракрасной оптики обязательна.
6. Практические советы по работе со сменными объективами
- Всегда начинайте работу со стандартным объективом — он даёт наиболее универсальную картину.
- При смене объектива заново введите параметры: расстояние до объекта, коэффициент излучения материала, атмосферные поправки.
- Используйте функцию «картинка в картинке» (PiP) или наложение видимого и ИК-изображения для точного позиционирования.
- При работе на открытом воздухе учитывайте влияние ветра, солнца и атмосферной влажности на точность измерений.
- Для новичков оптимальный стартовый комплект: стандартный + один широкоугольный объектив. Для опытных специалистов — полный набор (широкоугольный + стандартный + телеобъектив).
Заключение
Сменные объективы превращают обычный тепловизор в мощный многофункциональный инструмент, способный решать широкий спектр задач — от быстрой экспресс-диагностики до высокоточной инспекции сложных промышленных объектов. Правильный выбор оптики экономит время, повышает безопасность проведения работ и существенно увеличивает достоверность тепловизионного контроля.
Если вы планируете приобрести тепловизор с возможностью установки сменных объективов или уже работаете с профессиональной моделью и хотите расширить её возможности дополнительной оптикой, в нашем каталоге представлен широкий выбор приборов Testo, RGK, Guide и других брендов. Здесь вы можете купить тепловизор с подходящим комплектом объективов по выгодной цене, получить консультацию по подбору оптики именно под ваши задачи и обеспечить свой бизнес надёжным, точным и универсальным инструментом теплового контроля.
Правильно подобранный объектив — это инвестиция, которая окупается уже в первых обследованиях за счёт более быстрой и качественной диагностики.
Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
