Тепловизоры для энергетического аудита и обследования зданий

Оглавление

1. Введение
2. Физические основы инфракрасной термографии
3. Принцип работы современных тепловизоров
4. Нормативная база тепловизионного обследования зданий в России
5. Методика проведения тепловизионного обследования ограждающих конструкций
6. Типичные дефекты и тепловые аномалии, выявляемые тепловизором
7. Выбор тепловизора для задач энергетического аудита и обследования зданий
8. Практические рекомендации по интерпретации результатов и составлению отчёта
9. Преимущества и ограничения метода тепловизионного контроля
10. Заключение

Введение

Энергетический аудит зданий представляет собой системное обследование, направленное на оценку фактического потребления энергоресурсов и выявление резервов для их экономии. Одним из наиболее эффективных инструментов такого аудита является инфракрасная термография. Тепловизоры позволяют в короткие сроки и без разрушения конструкций получить объективную картину распределения температур на поверхностях ограждающих элементов.

Метод тепловизионного контроля особенно ценен при обследовании жилых, общественных и промышленных зданий. Он даёт возможность обнаружить скрытые дефекты теплоизоляции, мостики холода, участки повышенной инфильтрации воздуха и зоны влагонакопления. Эти данные напрямую влияют на расчёт класса энергетической эффективности здания и формирование рекомендаций по модернизации.

В условиях действующего законодательства, требующего повышения энергетической эффективности, тепловизионное обследование стало стандартной процедурой при проведении энергоаудита. Приборы регистрируют инфракрасное излучение, испускаемое поверхностями, и преобразуют его в видимое изображение — термограмму, на которой цветовая градация соответствует температуре.

При проведении теплотехнической экспертизы строительных конструкций эксперты советуют купить тепловизор Testo 865 с высокой температурной чувствительностью.

Физические основы инфракрасной термографии

Инфракрасная термография основана на физических законах теплового излучения. Любое тело с температурой выше абсолютного нуля излучает электромагнитные волны. В диапазоне длин волн от 0,78 до 1000 мкм это излучение называют инфракрасным. Для практической термографии зданий наибольшее значение имеют два атмосферных окна прозрачности: средневолновое (3–5 мкм) и длинноволновое (8–14 мкм).

Полное излучение абсолютно чёрного тела описывается законом Стефана–Больцмана:

где \( M \) — энергетическая светимость (Вт/м²), \( \sigma = 5{,}67 \times 10^{-8} \) Вт/(м²·К⁴) — постоянная Стефана–Больцмана, \( T \) — абсолютная температура (К).

Реальные поверхности характеризуются коэффициентом излучения \( \varepsilon \) (0 < \( \varepsilon \) ≤ 1). Закон принимает вид:

Коэффициент излучения большинства строительных материалов (кирпич, бетон, штукатурка, дерево) находится в пределах 0,85–0,95, что упрощает измерения. Однако для металлов, стекла и некоторых покрытий \( \varepsilon \) может быть значительно ниже, и это необходимо учитывать при настройке прибора.

На измеряемую яркость также влияют отражённое излучение от окружающих объектов и собственное излучение атмосферы. В длинноволновом диапазоне влияние атмосферы меньше, поэтому для обследования зданий чаще применяют длинноволновые тепловизоры (8–14 мкм). Спектральная плотность излучения описывается законом Планка, который лежит в основе алгоритмов расчёта температуры в современных радиометрических тепловизорах.

Температурные аномалии на поверхности ограждающих конструкций возникают из-за локальных изменений сопротивления теплопередаче, наличия теплопроводных включений или фильтрации воздуха. Эти изменения регистрируются тепловизором как отклонения от средней температуры фона.

Принцип работы современных тепловизоров

Современный тепловизор представляет собой радиометрическую систему, которая измеряет плотность потока инфракрасного излучения и пересчитывает его в значения температуры каждой точки изображения. Основными компонентами прибора являются объектив, приёмник излучения (матрица в фокальной плоскости), электронный блок обработки сигнала и дисплей.

Инфракрасное излучение от объекта проходит через объектив (чаще всего германиевый с просветляющими покрытиями) и фокусируется на матрице приёмников. Каждый элемент матрицы генерирует электрический сигнал, пропорциональный падающей энергии. После аналого-цифрового преобразования и применения калибровочных коэффициентов формируется радиометрическое изображение — термограмма.

Матрицы в фокальной плоскости (FPA) пришли на смену сканирующим системам. Современные неохлаждаемые микроболометрические матрицы размером 160×120, 320×240 или 640×480 пикселей обеспечивают высокое пространственное разрешение и температурную чувствительность до 0,05 °C. Для обследования зданий оптимальным считается разрешение не ниже 160×120 пикселей при чувствительности 0,1 °C и ниже.

Важной функцией является возможность наложения видимого и теплового изображения (IR Fusion или MSX). Это значительно облегчает привязку температурных аномалий к реальным элементам конструкции. Большинство приборов сохраняют данные в формате, позволяющем последующую обработку на компьютере и создание отчётов.

Нормативная база тепловизионного обследования зданий в России

Проведение тепловизионного контроля регламентируется рядом нормативных документов. Основополагающим является ГОСТ Р 54852-2024 «Здания и сооружения. Методы определения показателей теплозащитной оболочки на базе тепловизионного обследования и натурных измерений». Стандарт устанавливает методы термографического осмотра и обследования, требования к оборудованию, условиям проведения работ и оформлению результатов.

Ранее действовал ГОСТ 26629-85 «Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций», который до сих пор используется как справочный документ при определении минимально допустимого перепада температур.

Требования к тепловой защите зданий изложены в СП 50.13330.2012 «Тепловая защита зданий». Документ определяет нормируемые значения сопротивления теплопередаче ограждающих конструкций в зависимости от климатического района и типа здания.

Общие вопросы энергетической эффективности регулирует Федеральный закон № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности…». Согласно закону, энергетическое обследование проводится в целях выявления возможностей энергосбережения и повышения энергетической эффективности. Результаты тепловизионного контроля включаются в энергетический паспорт здания.

Методика проведения тепловизионного обследования ограждающих конструкций

Качество результатов напрямую зависит от соблюдения методики. Работы проводят в два этапа: термографический осмотр и детальное термографическое обследование.

Перед началом съёмки необходимо выполнить следующие подготовительные действия:

• Ознакомиться с проектной документацией и конструктивными особенностями здания.
• Проверить состояние поверхностей (отсутствие загрязнений, отслоений, влаги на поверхности).
• Убедиться в наличии устойчивого перепада температур между внутренним и наружным воздухом.
• Настроить коэффициент излучения в соответствии с материалом поверхности.

Согласно требованиям нормативных документов, минимальный перепад температур определяется расчётным путём. Для большинства случаев он должен составлять не менее 10–15 °C. Съёмку рекомендуется проводить в пасмурную погоду или в вечерние/ночные часы, когда поверхности не подвергались прямому солнечному облучению в течение минимум 3–12 часов.

Процесс обследования включает:

1. Обзорное термографирование фасадов, кровли и цоколя с расстояния, обеспечивающего захват целых элементов конструкции.
2. Выявление зон с аномальным температурным полем.
3. Детальное термографирование выявленных участков с близкого расстояния и под разными углами.
4. Измерение температуры воздуха внутри и снаружи здания, относительной влажности и скорости ветра.
5. Фиксацию видимых изображений для привязки термограмм к реальным объектам.
6. Сохранение всех данных с метаданными (дата, время, параметры съёмки).

При съёмке важно учитывать угол наблюдения — он не должен превышать 60° от нормали к поверхности, чтобы минимизировать влияние отражений. Для объектов с низким коэффициентом излучения (металлические элементы, стекло) применяют специальные методики или проводят дополнительные измерения контактными методами.

Типичные дефекты и тепловые аномалии, выявляемые тепловизором

Тепловизор позволяет визуализировать дефекты, которые невозможно обнаружить визуально. На термограммах они проявляются в виде локальных температурных аномалий — зон с повышенной или пониженной температурой относительно окружающего фона.

Наиболее распространённые дефекты:

• Мостики холода — участки с повышенной теплопроводностью (стыки панелей, армированные элементы, металлические закладные детали). На термограмме выглядят как яркие (тёплые при съёмке изнутри) или тёмные (при съёмке снаружи) линейные или точечные зоны.
• Дефекты теплоизоляции — отсутствие или смещение утеплителя, неплотности в стыках плит. Проявляются в виде обширных зон с температурой, близкой к наружной.
• Фильтрация воздуха — неплотности в примыканиях оконных и дверных блоков, в местах прохода инженерных коммуникаций. Характеризуются резкими температурными перепадами и часто сопровождаются конденсацией.
• Влагонакопление в конструкциях — зоны с пониженной температурой из-за испарения влаги или повышенной теплопроводности мокрого материала. Особенно опасны для деревянных и газобетонных стен.
• Проблемы с остеклением — нарушение герметичности стеклопакетов, отсутствие низкоэмиссионных покрытий. На термограмме видны тёплые зоны по периметру стёкол или между стёклами.

Правильная интерпретация термограмм требует учёта всех влияющих факторов: ориентации фасада, времени суток, погодных условий и конструктивных особенностей здания. Поэтому заключение по результатам обследования должен составлять специалист, имеющий соответствующую квалификацию и опыт.

Выбор тепловизора для задач энергетического аудита и обследования зданий

Выбор прибора для энергетического аудита зависит от масштаба объектов, требуемой детализации и условий эксплуатации. Основными критериями являются пространственное разрешение матрицы, температурная чувствительность (NETD), диапазон измеряемых температур, наличие удобного программного обеспечения для анализа и создания отчётов, а также возможность корректировки коэффициента излучения и отражённой температуры.

Для обследования жилых и небольших общественных зданий достаточно матрицы с разрешением 160×120 пикселей. Такие приборы обеспечивают приемлемую детализацию при съёмке фасадов и внутренних помещений. Компактные модели testo 865 и testo 868 хорошо зарекомендовали себя именно в этой нише благодаря удобной эргономике, быстрому запуску и встроенным функциям наложения видимого и теплового изображения.

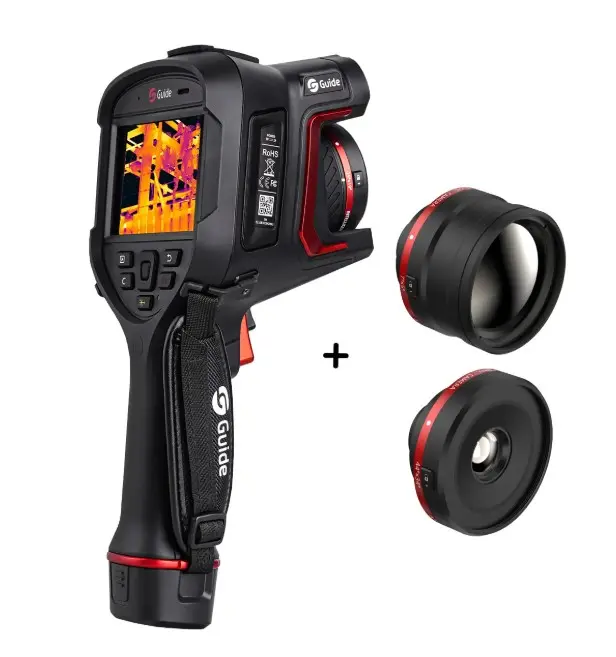

При работе с крупными промышленными и многоэтажными объектами предпочтительнее приборы с матрицей 320×240 или выше. Они позволяют захватывать большие участки фасада за один кадр без потери качества. Модель guide pc210 демонстрирует стабильные результаты при длительных съёмках и обладает расширенными возможностями обработки данных в полевых условиях.

Для организаций, выполняющих энергоаудит на регулярной основе, важна не только точность измерений, но и стоимость владения. Бюджетные решения RGK TL-160+ показывают хорошее соотношение цены и функциональности при правильной методике работы и учёте всех влияющих факторов. Приборы этого класса успешно применяются для предварительного осмотра и выявления зон, требующих более детального исследования.

Практические рекомендации по интерпретации результатов и составлению отчёта

Качество отчёта по тепловизионному обследованию во многом определяется правильной интерпретацией термограмм. Специалист должен учитывать не только цветовую картину, но и все сопутствующие факторы: погодные условия на момент съёмки, ориентацию фасадов, конструктивные особенности здания и текущий режим эксплуатации.

Основные правила интерпретации:

• Сравнивать температуры аномальных зон с температурой эталонного (базового) участка той же конструкции.
• Учитывать коэффициент излучения материала поверхности и при необходимости выполнять его корректировку.
• Различать истинные дефекты теплоизоляции от эффектов отражения и солнечного нагрева.
• Оценивать не только абсолютные значения температур, но и характер градиентов (резкие перепады чаще указывают на фильтрацию воздуха).
• При обнаружении холодных зон изнутри здания проверять возможность конденсации влаги (температура поверхности ниже точки росы).

Отчёт о тепловизионном обследовании должен содержать следующие обязательные элементы:

1. Общие сведения об объекте и условиях проведения работ (дата, время, температура воздуха внутри и снаружи, влажность, скорость ветра).
2. Описание применяемого оборудования и его метрологических характеристик.
3. Термограммы с указанием мест съёмки и привязкой к планам или фотографиям.
4. Анализ выявленных аномалий с количественной оценкой (размеры зон, разница температур).
5. Сравнение полученных результатов с требованиями СП 50.13330.2012 и проектными значениями.
6. Рекомендации по устранению выявленных дефектов с указанием приоритетности.
7. Заключение о соответствии (или несоответствии) теплозащитных свойств ограждающих конструкций нормативным требованиям.

Рекомендуется сохранять все исходные файлы термограмм в формате, позволяющем повторный анализ. Это особенно важно при проведении повторных обследований после выполнения ремонтных работ.

Преимущества и ограничения метода тепловизионного контроля

Метод инфракрасной термографии обладает рядом существенных преимуществ при энергетическом аудите зданий:

• Полностью неразрушающий характер контроля — отсутствует необходимость в сверлении, вскрытии конструкций или демонтаже отделки.
• Высокая производительность — обследование типового многоэтажного здания можно выполнить за один рабочий день.
• Наглядность результатов — термограммы легко воспринимаются заказчиком и позволяют визуально продемонстрировать проблему.
• Возможность выявления скрытых дефектов на ранней стадии, до появления видимых повреждений и значительных теплопотерь.
• Совместимость с другими методами неразрушающего контроля (измерение плотности тепловых потоков, термометрия, воздухообмен).

Вместе с тем метод имеет объективные ограничения, которые необходимо учитывать:

• Требуется устойчивый перепад температур между внутренним и наружным воздухом (не менее расчётного значения по ГОСТ Р 54852-2024).
• Результаты сильно зависят от погодных условий — прямое солнечное облучение, осадки и сильный ветер могут искажать картину.
• Интерпретация термограмм требует высокой квалификации специалиста; ошибки в настройке коэффициента излучения или игнорирование отражений приводят к неверным выводам.
• Метод не позволяет напрямую измерять сопротивление теплопередаче — для количественной оценки необходимо сочетание с контактными измерениями плотности теплового потока.
• Ограниченная глубина проникновения — тепловизор регистрирует только поверхностные температуры, внутренние дефекты многослойных конструкций могут быть выявлены не всегда.

Заключение

Тепловизионный контроль стал неотъемлемой частью энергетического аудита зданий. Метод позволяет быстро и объективно оценить фактическое состояние теплозащитной оболочки, выявить дефекты, влияющие на энергопотребление, и обосновать необходимость ремонтных мероприятий. Применение современных тепловизоров в сочетании с соблюдением требований ГОСТ Р 54852-2024 и СП 50.13330.2012 обеспечивает высокую достоверность результатов и их признание при составлении энергетических паспортов.

Эффективность обследования напрямую зависит от правильного выбора прибора, строгого соблюдения методики и квалификации специалиста. Комплексный подход, включающий тепловизионный контроль, измерение плотности тепловых потоков и анализ проектной документации, даёт наиболее полную картину энергетического состояния здания.

Если вы планируете проводить энергетический аудит зданий или регулярное обследование ограждающих конструкций, стоит рассмотреть возможность купить тепловизор с подходящими характеристиками по оптимальной цене. Это позволит повысить качество диагностики, сократить сроки выполнения работ и обеспечить обоснованность рекомендаций по энергосбережению.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
