1. Введение

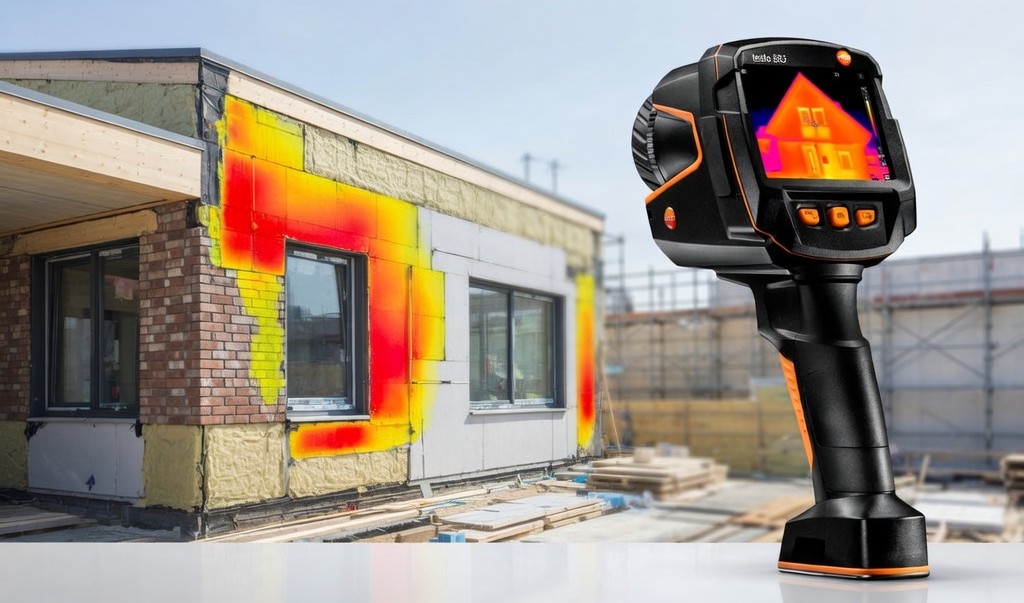

Инфракрасная термография является одним из наиболее эффективных и наглядных методов неразрушающего контроля качества теплоизоляции зданий и сооружений. Тепловизоры позволяют визуализировать распределение температур на поверхностях ограждающих конструкций, выявляя зоны повышенных тепловых потерь, которые невозможно обнаружить ни визуально, ни с помощью традиционных контактных измерительных приборов.
В современных условиях ужесточения требований к энергоэффективности зданий применение тепловизионного контроля приобретает особую актуальность. Федеральный закон № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» устанавливает обязательность проведения энергетических обследований для многих категорий зданий. В рамках таких обследований тепловизор служит ключевым инструментом, позволяющим быстро и объективно оценить фактическое состояние теплозащиты.
Тепловизионный метод даёт возможность за короткое время обследовать большие площади фасадов, кровель, чердачных и подвальных перекрытий, оконных и дверных проёмов. Результатом работы является термограмма — цветное изображение, на котором каждая точка соответствует определённой температуре поверхности. Такой подход обеспечивает не только качественную оценку состояния теплоизоляции, но и возможность количественного определения тепловых потоков и сопротивления теплопередаче.
В отличие от точечных измерений температуры, тепловизор формирует полную тепловую картину конструкции. Это позволяет сразу локализовать проблемные участки, оценить их протяжённость и принять обоснованные решения о необходимости ремонта или модернизации.
Для энергоаудита жилых и коммерческих зданий рекомендуем приобрести тепловизор RGK TL-160+, способный фиксировать перепады до 0,05 °C.
2. Физические основы инфракрасной термографии
Работа тепловизоров основана на физических законах теплового излучения. Любой объект с температурой выше абсолютного нуля (0 К или –273,15 °C) испускает электромагнитное излучение в инфракрасном диапазоне. Для практических задач строительной термографии наибольшее значение имеют два атмосферных окна прозрачности: средневолновое (MWIR, примерно 2,5–6 мкм) и длинноволновое (LWIR, 8–15 мкм).
Интенсивность излучения объекта зависит от его температуры и излучательной способности поверхности. Основные законы, описывающие это явление, следующие.
Закон Стефана — Больцмана
Интегральная плотность потока излучения абсолютно чёрного тела пропорциональна четвёртой степени абсолютной температуры:
где \( M \) — интегральная плотность потока излучения, Вт/м²; \( \sigma = 5{,}670367 \times 10^{-8} \) Вт·м⁻²·К⁻⁴ — постоянная Стефана — Больцмана; \( T \) — абсолютная температура, К.
Для реальных (серых) тел вводится коэффициент излучения (эмиссивность) \( \varepsilon \), принимающий значения от 0 до 1:
Закон смещения Вина
Длина волны, на которой достигается максимум спектральной плотности излучения, обратно пропорциональна абсолютной температуре
При температурах, характерных для поверхностей зданий (от –20 °C до +30 °C), максимум излучения приходится на область 9–12 мкм, что идеально соответствует длинноволновому диапазону тепловизоров.
Коэффициент излучения и его влияние на измерения
Коэффициент излучения большинства строительных материалов высок и лежит в пределах 0,85–0,95. Однако для получения точных результатов температуры необходимо корректно задавать значение \( \varepsilon \) в настройках прибора. Ошибка в выборе коэффициента излучения может привести к существенным погрешностям измерения.
| Материал поверхности | Коэффициент излучения ε (примерные значения) |
|---|---|
| Кирпич красный, неокрашенный | 0,90–0,94 |
| Бетон, штукатурка цементная | 0,92–0,95 |
| Дерево (сухое) | 0,80–0,90 |
| Металл оцинкованный (новый) | 0,20–0,30 |
| Металл окрашенный (тёмный цвет) | 0,90–0,95 |
| Стекло обычное | 0,84–0,92 |
| Пенополистирол, минеральная вата (открытая поверхность) | 0,85–0,95 |
Кроме собственного излучения, на результаты измерений влияют отражённое излучение окружающих объектов и пропускание атмосферы. Современные тепловизоры позволяют вводить соответствующие поправки на расстояние до объекта, температуру и влажность воздуха.
3. Устройство и принцип действия современных тепловизоров
Современный портативный тепловизор представляет собой сложный оптико-электронный прибор, состоящий из нескольких основных функциональных блоков.
Основные компоненты тепловизора
- Объектив — собирает и фокусирует инфракрасное излучение на приёмнике. Для длинноволнового диапазона объективы изготавливают из германия или специальных халькогенидных стёкол с многослойными просветляющими покрытиями.
- Матричный приёмник излучения (FPA) — двумерный массив чувствительных элементов, расположенных в фокальной плоскости объектива. В современных портативных приборах чаще всего применяются неохлаждаемые микроболометрические матрицы.
- Электронный блок обработки сигнала — усиливает, оцифровывает и обрабатывает сигналы от каждого пикселя матрицы с учётом заданных параметров (коэффициент излучения, расстояние, атмосферные условия).
- Дисплей — жидкокристаллический или OLED-экран высокого разрешения для визуализации термограммы и сопутствующей информации.
- Система хранения данных и программное обеспечение — позволяют сохранять термограммы, выполнять анализ, создавать отчёты и экспортировать данные.
Принцип формирования термограммы
Инфракрасное излучение от поверхности объекта проходит через атмосферу, собирается объективом и фокусируется на матрице приёмника. Каждый элемент матрицы генерирует электрический сигнал, величина которого пропорциональна мощности падающего излучения. После обработки сигналов с учётом коэффициента излучения и других параметров каждому пикселю присваивается соответствующее значение температуры. Результат отображается на экране в виде цветной термограммы, где цветовая шкала соответствует температурному диапазону.
Характеристики матриц и типы тепловизоров
Разрешение матрицы определяет пространственную детализацию изображения. Наиболее распространённые варианты для строительных задач:
| Разрешение матрицы | Количество пикселей | Рекомендуемое применение |
|---|---|---|
| 160 × 120 | 19 200 | Предварительный осмотр, экспресс-диагностика |
| 320 × 240 | 76 800 | Основной рабочий вариант для большинства обследований |
| 640 × 480 | 307 200 | Высокоточные обследования, детальная фиксация дефектов |
Температурная чувствительность (NETD) современных тепловизоров составляет 0,03–0,05 °C и лучше. Это позволяет уверенно выявлять даже небольшие тепловые аномалии.
По спектральному диапазону тепловизоры делятся на длинноволновые (LWIR, 8–15 мкм) и средневолновые (MWIR, 2,5–6 мкм). Для обследования зданий предпочтительны длинноволновые модели, так как в этом диапазоне меньше влияние солнечного отражения и лучше условия распространения излучения на больших расстояниях.
4. Преимущества тепловизионного метода при контроле теплоизоляции
Тепловизионный контроль обладает рядом принципиальных преимуществ по сравнению с традиционными методами определения теплотехнических характеристик ограждающих конструкций.
- Полностью неразрушающий и бесконтактный характер измерений — отсутствует необходимость сверления, установки датчиков или нарушения целостности конструкций.
- Высокая производительность — обследование фасада многоэтажного здания может быть выполнено за несколько часов.
- Наглядность результатов — термограмма сразу показывает распределение температур и локализацию проблемных зон.
- Возможность количественных измерений — радиометрические тепловизоры позволяют определять температуру в каждой точке изображения с высокой точностью.
- Выявление скрытых дефектов на ранней стадии — мостики холода, неплотности стыков, участки увлажнения и промерзания становятся видимыми до появления видимых повреждений.
- Возможность обследования в процессе эксплуатации здания без остановки работы.
- Удобство документирования — результаты сохраняются в цифровом виде и могут быть использованы для составления отчётов и заключений.
В отличие от контактных термометров или тепломеров, дающих информацию только в отдельных точках, тепловизор формирует непрерывную температурную картину всей обследуемой поверхности. Это особенно важно при поиске линейных дефектов (мостиков холода по стыкам плит) и зон неравномерного утепления.
5. Нормативно-правовая и методическая база применения тепловизоров в строительной экспертизе
Применение метода инфракрасной термографии при обследовании зданий строго регламентируется действующими нормативными документами. Соблюдение их требований обеспечивает достоверность результатов и юридическую значимость заключений.
Основные нормативные документы
| Обозначение документа | Название | Основное содержание и применение |
|---|---|---|
| ГОСТ Р 54852-2021 | Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций | Основной стандарт, устанавливающий требования к методике проведения обследования, условиям измерений, обработке результатов и определению показателей теплозащитной оболочки |
| ГОСТ 26629-85 | Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций | Исторически сложившийся методический документ, до сих пор применяемый как справочная основа; соответствует международному стандарту ISO 6781 |
| СП 50.13330.2012 | Тепловая защита зданий | Устанавливает нормируемые значения сопротивления теплопередаче ограждающих конструкций в зависимости от климатического района и назначения здания |
| ГОСТ 26254-84 | Здания и сооружения. Методы определения сопротивления теплопередаче ограждающих конструкций | Определяет методику расчёта сопротивления теплопередаче по результатам натурных измерений, в том числе с использованием данных термографии |
| ГОСТ 31937-2011 | Здания и сооружения. Правила обследования и мониторинга технического состояния | Общие требования к проведению обследований зданий, включая применение тепловизионных методов |
| Федеральный закон № 261-ФЗ | Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации | Устанавливает правовые основы энергосбережения и обязательность энергетических обследований, в рамках которых применяется тепловизионный контроль |
ГОСТ Р 54852-2021 является ключевым документом для специалистов, выполняющих тепловизионное обследование теплоизоляции. Он определяет требования к перепаду температур между внутренним и наружным воздухом, условиям проведения съёмки, точности измерений и форме представления результатов.
В соответствии с СП 50.13330.2012 сопротивление теплопередаче ограждающих конструкций должно обеспечивать требуемый уровень тепловой защиты здания. Тепловизионный контроль позволяет на практике проверить соответствие фактических показателей проектным и нормативным значениям.
Применение перечисленных нормативных документов гарантирует единообразие методики и сопоставимость результатов, полученных разными специалистами и организациями.
6. Методика проведения термографического обследования зданий
Эффективность тепловизионного контроля напрямую зависит от соблюдения методики проведения обследования. ГОСТ Р 54852-2021 и ГОСТ 26629-85 устанавливают основные требования к организации и выполнению работ.
Подготовка к обследованию
Перед началом работ необходимо провести анализ проектной документации, определить цели обследования и выбрать период проведения. Наиболее благоприятным является отопительный сезон, когда перепад температур между внутренним и наружным воздухом достигает максимальных значений.
Ключевым условием достоверности результатов является обеспечение достаточного температурного напора. Согласно рекомендациям нормативных документов и сложившейся практике, перепад температур внутри и снаружи здания должен составлять не менее 10–15 °C. При меньших значениях тепловые аномалии могут быть слабо выражены и плохо различимы на термограммах.
| Параметр | Рекомендуемое значение | Примечание |
|---|---|---|
| Перепад температур (внутри — снаружи) | ≥ 10–15 °C | Оптимально 15–20 °C для чёткой визуализации дефектов |
| Скорость ветра | ≤ 5 м/с | При более высоких значениях происходит сглаживание температурного поля |
| Осадки | Отсутствуют | Дождь и снег искажают показания и могут повредить оборудование |
| Прямое солнечное излучение | Избегать на обследуемых поверхностях | Лучше проводить съёмку в пасмурную погоду или вечером/ночью |
| Время стабилизации теплового режима | Не менее 10–12 часов | После изменения режима отопления или проветривания |
| Влажность воздуха | Учитывать при коррекции атмосферы | Высокая влажность влияет на пропускание ИК-излучения |
Настройка прибора и техника съёмки
Перед началом измерений выполняют следующие настройки тепловизора:
- Задают коэффициент излучения поверхности (или используют предустановленные значения для типичных материалов).
- Устанавливают расстояние до объекта и вводят поправку на атмосферное пропускание (температура и влажность воздуха).
- Выбирают температурный диапазон и цветовую палитру для удобства анализа.
- При наличии функции наложения изображений (IR Fusion) настраивают степень совмещения видимого и теплового изображения.
Съёмку рекомендуется выполнять перпендикулярно к обследуемой поверхности. Угол отклонения от нормали не должен превышать 30–45°, так как при больших углах возрастает влияние отражений и снижается точность измерений. Для сложных фасадов выполняют серию термограмм с разных точек и расстояний.
Особое внимание уделяют документированию: каждая термограмма сопровождается описанием объекта, временем съёмки, погодными условиями и используемыми настройками прибора.
7. Типичные дефекты и тепловые аномалии, выявляемые при контроле теплоизоляции
Тепловизор позволяет выявлять широкий спектр дефектов теплоизоляции и конструктивных недостатков ограждающих систем. Ниже приведены наиболее распространённые виды аномалий.
- Линейные мостики холода — возникают в местах стыков плит перекрытий, колонн, балок, оконных и дверных проёмов. На термограммах проявляются в виде чётких тёмных (при съёмке снаружи зимой) или светлых полос.
- Точечные мостики холода — образуются в зонах крепления утеплителя (дюбели, анкеры), металлических элементов каркаса. Имеют локальный характер и часто остаются незамеченными при визуальном осмотре.
- Дефекты монтажа теплоизоляции — щели, зазоры между плитами утеплителя, неплотное прилегание к основанию, сжатие материала. Проявляются как участки с повышенной температурой на наружной поверхности зимой.
- Воздушные фильтрации и неплотности — утечки тёплого воздуха через некачественные стыки панелей, оконные рамы, вводы инженерных сетей. Особенно хорошо выявляются при сочетании тепловизионного обследования с испытаниями на воздухопроницаемость (blower door test).
- Участки увлажнения и промерзания — намокший утеплитель имеет изменённые теплотехнические характеристики. На термограммах такие зоны часто выглядят холоднее окружающих участков из-за повышенной теплопроводности воды.
- Дефекты кровель и чердачных перекрытий — промокание теплоизоляции кровли, отсутствие или смещение утеплителя, мостики холода по стропилам и мауэрлатам.
- Проблемы с остеклением и светопрозрачными конструкциями — нарушение герметичности стеклопакетов, низкое качество монтажа оконных блоков, промерзание откосов.
Интерпретация термограмм требует опыта и учёта множества факторов: ориентации фасада, времени суток, наличия внутренних источников тепла, отражений от соседних зданий. Поэтому окончательные выводы делает квалифицированный специалист.
8. Обработка результатов, количественная оценка и составление технического заключения
Современные тепловизоры оснащены мощным программным обеспечением, позволяющим выполнять детальный анализ полученных термограмм. Основные инструменты обработки включают:
- Измерение температуры в отдельных точках (spot measurement);
- Построение изотерм — линий равных температур;
- Профили температур вдоль выбранных линий;
- Статистический анализ участков (средняя, минимальная и максимальная температура, стандартное отклонение);
- Сравнение термограмм, полученных в разное время или при разных условиях.
Для количественной оценки теплозащитных свойств конструкций результаты термографии используют совместно с методикой ГОСТ 26254-84. По данным тепловизионного обследования определяют среднюю температуру поверхности, рассчитывают плотность теплового потока и сопротивление теплопередаче. Это позволяет объективно сравнить фактические показатели с нормативными требованиями СП 50.13330.2012.
Техническое заключение по результатам обследования обычно содержит:
- Описание объекта и целей обследования.
- Сведения об условиях проведения работ и использованном оборудовании.
- Термограммы с указанием обнаруженных аномалий и их координат.
- Количественные данные (температуры, расчётные значения сопротивления теплопередаче).
- Выводы о состоянии теплоизоляции и соответствии нормативным требованиям.
- Рекомендации по устранению выявленных дефектов и повышению энергоэффективности.
9. Ограничения метода и рекомендации по комплексному подходу
Несмотря на высокую информативность, инфракрасная термография имеет ряд объективных ограничений, которые необходимо учитывать при планировании и интерпретации результатов.
- Требуется достаточный температурный напор — при малых перепадах температур дефекты могут оставаться незамеченными.
- Высокая зависимость от правильного задания коэффициента излучения — на металлических, блестящих и низкоэмиссионных поверхностях точность измерений существенно снижается.
- Влияние атмосферных условий и расстояния — на больших дистанциях и при высокой влажности воздуха возникают дополнительные погрешности.
- Невозможность «видеть» сквозь материалы — тепловизор регистрирует только поверхностную температуру, скрытые дефекты под толстым слоем утеплителя или облицовки могут не проявляться.
- Отражения и посторонние источники тепла — прямое солнце, радиаторы, освещение могут искажать картину.
- Необходимость высокой квалификации оператора — правильная интерпретация термограмм требует специальной подготовки и опыта.
Для повышения достоверности результатов рекомендуется применять комплексный подход:
- Сочетать тепловизионное обследование с измерением плотности тепловых потоков (ГОСТ 25380-82);
- Проводить испытания на воздухопроницаемость ограждающих конструкций;
- Выполнять выборочные контактные измерения температуры и влажности;
- Использовать данные тепловизора совместно с результатами лабораторных испытаний образцов материалов;
- При необходимости привлекать другие методы неразрушающего контроля (ультразвуковой, тепловизионный в сочетании с активным нагревом и т.д.).
Такой комплексный подход позволяет минимизировать влияние ограничений метода и получить наиболее полную и объективную картину состояния теплоизоляции здания.
10. Заключение
Тепловизоры стали незаменимым инструментом в арсенале специалистов, занимающихся строительной экспертизой и контролем энергоэффективности зданий. Метод инфракрасной термографии позволяет быстро, наглядно и с высокой степенью достоверности выявлять дефекты теплоизоляции, оценивать качество монтажных работ и проверять соответствие ограждающих конструкций требованиям нормативных документов.
Применение тепловизоров в соответствии с ГОСТ Р 54852-2021, СП 50.13330.2012 и другими действующими стандартами обеспечивает юридическую значимость результатов и способствует принятию обоснованных решений по модернизации и ремонту зданий. В условиях растущих требований к энергосбережению и повышения стоимости энергоресурсов тепловизионный контроль становится важным элементом системы управления качеством строительных работ и эксплуатации зданий.
Правильное использование современных тепловизоров в сочетании с квалифицированной интерпретацией результатов и комплексным подходом позволяет существенно снизить тепловые потери, повысить комфорт проживания и продлить срок службы строительных конструкций.
