Оглавление
- 1. Введение
- 2. Принцип формирования цветового изображения в тепловизорах
- 3. Основные типы цветовых палитр и их характеристики
- 4. Как правильно выбирать палитру в зависимости от задачи термографии
- 5. Дополнительные факторы, влияющие на выбор палитры
- 6. Типичные ошибки при выборе и использовании цветовых палитр и способы их избежать
- 7. Практические рекомендации по работе с палитрами в полевых условиях
- 8. Заключение
1. Введение
Цветовая палитра тепловизора представляет собой алгоритм преобразования измеренных значений температуры или интенсивности инфракрасного излучения в цветовое изображение. В отличие от видимого света, инфракрасное излучение не воспринимается человеческим глазом напрямую, поэтому все современные тепловизоры используют ложное цветовое кодирование (false-color mapping) для визуализации распределения температур на поверхности объекта.
Правильный выбор палитры напрямую влияет на скорость и точность интерпретации термограмм. Одна и та же температурная картина, отображённая в разных палитрах, может либо сразу выявить аномалию, либо скрыть её среди множества цветовых переходов. В радиометрической цепочке, описанной в классических работах по инфракрасной термографии, сигнал от приёмника излучения после обработки преобразуется в температурное поле, а уже затем применяется цветовая шкала. Ошибка на этапе выбора палитры может свести на нет преимущества высокочувствительной матрицы и точной калибровки прибора.
Человеческий глаз лучше различает цветовые контрасты, чем градации серого. Именно поэтому цветовые палитры позволяют быстрее обнаруживать локальные перегревы или участки с пониженной температурой. Однако избыточное количество цветов или неудачно подобранная шкала могут создавать визуальные артефакты и затруднять количественный анализ. Поэтому выбор палитры — это не вопрос личных предпочтений, а инженерная задача, которая решается с учётом конкретной цели обследования.
Для удобной и точной интерпретации результатов при обследовании фасадов и кровли рекомендуем купить тепловизор RGK TL-160+ с несколькими цветовыми палитрами для удобной диагностики дефектов теплоизоляции.
2. Принцип формирования цветового изображения в тепловизорах
Инфракрасное излучение, испускаемое объектом, проходит через оптическую систему тепловизора и фокусируется на матрице приёмников излучения, расположенной в фокальной плоскости. Каждый элемент матрицы генерирует электрический сигнал, пропорциональный падающему потоку излучения. После аналого-цифрового преобразования и применения калибровочных коэффициентов сигнал пересчитывается в значение температуры поверхности.
Полученное двумерное температурное поле необходимо отобразить на экране так, чтобы оператор мог быстро оценить распределение тепла. Для этого используется цветовая палитра — таблица соответствия между температурой и цветом. В простейшем случае применяется линейное отображение:
Цветовой индекс \( i = \frac{T - T_{\min}}{T_{\max} - T_{\min}} \times (N - 1) \), где \( T \) — измеренная температура в данной точке, \( T_{\min} \) и \( T_{\max} \) — границы выбранного диапазона, \( N \) — количество градаций в палитре.
На практике часто применяют нелинейные шкалы и автоматическую подстройку уровня и ширины диапазона (level и span). Это позволяет выделить интересующий температурный интервал и повысить контраст именно в той зоне, где ожидаются дефекты. Важно понимать, что палитра применяется уже после радиометрического расчёта температуры, поэтому точность измерений не зависит от выбранных цветов — они влияют только на восприятие изображения человеком.
3. Основные типы цветовых палитр и их характеристики
Существует несколько устоявшихся цветовых палитр, которые применяются в большинстве современных тепловизоров. Каждая из них имеет свои сильные и слабые стороны в зависимости от диапазона температур и характера задачи.
| Палитра | Цветовая схема (от холодного к горячему) | Преимущества | Ограничения | Наиболее эффективна для |
|---|---|---|---|---|
| Grayscale (Черно-белая) | Чёрный → серый → белый (или обратная) | Высокая точность количественного анализа, минимальная нагрузка на зрение при длительной работе, отсутствие цветовых искажений | Сложнее быстро заметить небольшие перепады температур, утомляет при поиске одиночных аномалий | Точные измерения, научные исследования, когда важна абсолютная температура |
| Ironbow (Железо) | Чёрный → синий → фиолетовый → красный → жёлтый → белый | Интуитивно понятна (напоминает раскалённый металл), хорошо выделяет горячие точки, высокая контрастность в верхней части диапазона | Менее информативна в холодной зоне, может «смазывать» мелкие градиенты | Электротехническая диагностика, поиск перегревов |
| Rainbow (Радуга) | Фиолетовый → синий → зелёный → жёлтый → красный | Максимальный цветовой контраст, отлично показывает малые температурные различия, удобно для обнаружения градиентов | Может создавать ложное ощущение резких границ, сложнее для количественной оценки | Поиск мелких дефектов, обследование с небольшими перепадами температур |
| Arctic | Тёмно-синий → голубой → белый → жёлтый → красный | Хорошо выделяет холодные зоны, удобна при обследовании ограждающих конструкций | Хуже работает при высоких температурах | Теплотехнические обследования зданий, поиск мостиков холода |
| Lava | Чёрный → тёмно-красный → оранжевый → жёлтый → белый | Высокая наглядность горячих областей, эмоционально воспринимается как «опасно горячо» | Слабый контраст в нижней части диапазона | Контроль печей, трубопроводов с теплоносителем, пожарная диагностика |
Выбор конкретной палитры всегда должен быть осознанным. Современные тепловизоры позволяют не только переключаться между предустановленными шкалами, но и создавать пользовательские палитры, что особенно полезно при повторяющихся типовых обследованиях.
4. Как правильно выбирать палитру в зависимости от задачи термографии
Универсальной палитры, подходящей для всех задач, не существует. Выбор определяется характером возможных дефектов, типичным диапазоном температур и тем, что именно требуется увидеть в первую очередь — локальные перегревы, холодные зоны или плавные градиенты.

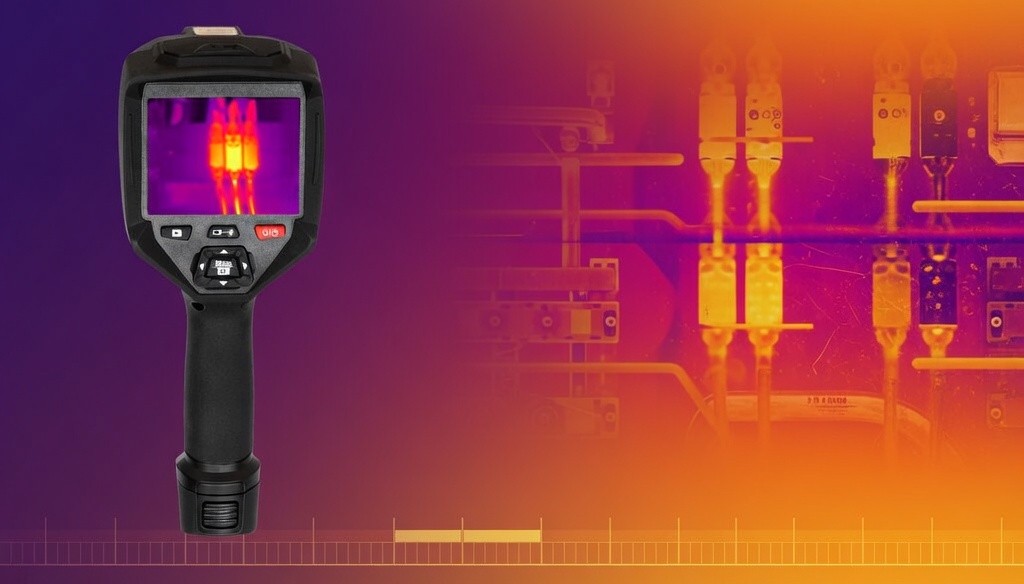

4.1. Электротехнические обследования
При диагностике электрооборудования главной задачей обычно является быстрый поиск локальных перегревов в контактах, шинопроводах, предохранителях, кабельных муфтах и соединениях. Температурные аномалии здесь чаще всего проявляются как относительно небольшие по площади, но значительные по величине hotspots (горячие точки).
В таких условиях наилучшие результаты дают палитры с высокой контрастностью в верхней части температурного диапазона. Палитра Ironbow позволяет сразу выделить горячие элементы ярким жёлто-белым цветом на более тёмном фоне. Это особенно важно при маршрутных обходах, когда оператор просматривает большое количество соединений за ограниченное время.
Палитра Rainbow также широко применяется в электротехнике, поскольку хорошо показывает даже небольшие (2–5 °C) превышения температуры над фоном. Однако при использовании Rainbow необходимо внимательно следить за настройкой диапазона: слишком широкий диапазон температур может «размыть» цветовые переходы и скрыть слабые аномалии.
- Рекомендуется начинать обследование с автоматического диапазона, а затем сужать его вокруг ожидаемой рабочей температуры.
- Полезно включать функцию изотерм или тревожных зон (alarm) с порогом, соответствующим допустимому превышению температуры по нормам эксплуатации электроустановок.
- При наличии большого количества однотипных элементов (например, ряд зажимов) удобно использовать одну и ту же палитру и одинаковые настройки диапазона — это облегчает сравнение термограмм между собой.
Grayscale в электротехнической диагностике применяют реже, главным образом когда требуется выполнить точные количественные измерения уже обнаруженных дефектов, а не проводить первичный поиск.
4.2. Обследование зданий и сооружений
При тепловизионном обследовании ограждающих конструкций зданий акцент обычно делается на выявлении участков с повышенными теплопотерями, дефектов теплоизоляции, мостиков холода, зон конденсации и повышенной влажности. В отличие от электротехники, здесь чаще важны не абсолютные максимумы температуры, а относительные градиенты и холодные зоны.
Для задач данного типа хорошо подходят палитры, в которых холодные области отображаются в синих и голубых тонах. Палитра Arctic позволяет сразу визуально отделить хорошо утеплённые участки от проблемных зон. Палитра Ironbow также применяется, но в этом случае оператор должен мысленно «переворачивать» восприятие: холодные дефекты будут отображаться тёмными цветами.
Особое внимание следует уделять настройке диапазона. При обследовании зданий разница температур между внутренней и наружной поверхностью часто составляет всего 5–15 °C. Слишком широкий диапазон сделает изображение «плоским», а слишком узкий — приведёт к насыщению цветов и потере информации о градиентах.
- При съёмке с улицы в холодное время года удобно использовать палитры с акцентом на холодные тона.
- Для поиска зон возможного промерзания и конденсации полезно комбинировать тепловизионное изображение с видимым (функция наложения изображений).
- В помещениях с работающими системами отопления рекомендуется фиксировать диапазон относительно температуры внутреннего воздуха, а не использовать полностью автоматический режим.
Grayscale иногда предпочитают опытные специалисты, выполняющие количественный расчёт коэффициента теплопередачи, поскольку в этой палитре проще проводить линейные измерения по профилю температуры без влияния цветового восприятия.
4.3. Диагностика механического оборудования
При термографическом контроле механического оборудования — подшипниковых узлов, редукторов, электродвигателей, муфт и ремённых передач — основной задачей является выявление повышенного трения, износа и нарушений смазки. Такие дефекты проявляются в виде локальных зон нагрева, часто имеющих небольшую площадь и умеренную величину превышения температуры (обычно 5–20 °C над фоном).
Для этих задач наиболее эффективны палитры, обеспечивающие хороший контраст именно в зоне небольших положительных отклонений от средней температуры поверхности. Палитра Ironbow позволяет быстро заметить горячий подшипник или перегретый редуктор за счёт яркого жёлто-красного выделения проблемной зоны. Палитра Rainbow даёт возможность увидеть ранние стадии развития дефекта, когда разница температур ещё невелика.
- При обследовании вращающегося оборудования рекомендуется использовать короткую выдержку и функцию заморозки кадра, чтобы избежать смазывания изображения.
- Важно учитывать коэффициент излучения поверхности: окрашенные или окисленные детали имеют более высокую излучательную способность, чем полированный металл, что влияет на абсолютные значения температуры.
- Полезно сравнивать термограммы однотипных узлов, работающих в одинаковых условиях — это помогает выявить аномалии даже при отсутствии чётких нормативов.
Grayscale применяют при необходимости точного измерения температуры уже обнаруженного перегрева, особенно если требуется документировать динамику развития дефекта во времени.
4.4. Неразрушающий контроль и специальные задачи
В неразрушающем контроле композитных материалов, сварных соединений, футеровок печей и трубопроводов цветовая палитра выбирается с учётом характера возможных дефектов. Расслоения в композитах часто проявляются как холодные или тёплые пятна в зависимости от метода активной или пассивной термографии. Для таких задач удобны палитры с высокой чувствительностью к небольшим градиентам — Rainbow или пользовательские шкалы с расширенной средней частью.
При контроле высокотемпературных объектов (печи, котлы, дымовые трубы) предпочтительны палитры Lava или Ironbow, устойчивые к насыщению в верхней части диапазона. В медицинской и ветеринарной термографии применяют специализированные палитры, оптимизированные под узкий диапазон температур тела человека или животных, где важна детализация мелких сосудистых и воспалительных изменений.
В научных исследованиях и лабораторных измерениях чаще всего используют Grayscale, поскольку она обеспечивает наиболее линейное и объективное отображение температурного поля без искажений цветового восприятия. Во всех специальных задачах рекомендуется сначала выполнить радиометрически точный расчёт температуры, а уже затем подбирать палитру для визуализации.
5. Дополнительные факторы, влияющие на выбор палитры
Помимо типа задачи на выбор цветовой палитры влияют несколько технических и организационных факторов.
| Фактор | Влияние на выбор палитры | Рекомендация |
|---|---|---|
| Диапазон измеряемых температур | Широкий диапазон требует палитры с плавными переходами; узкий — с высокой контрастностью в интересующей зоне | Сначала установить автоматический диапазон, затем сузить вручную |
| Условия окружающей среды | Яркое солнце, ветер, осадки могут создавать ложные температурные контрасты | Использовать палитры с устойчивой цветовой шкалой и дополнительно контролировать отражённую температуру |
| Опыт оператора | Начинающие специалисты лучше воспринимают интуитивные палитры (Ironbow); опытные — более информативные (Rainbow, пользовательские) | Обучать персонал работе с несколькими палитрами |
| Необходимость количественного анализа | При точных измерениях цвет не должен искажать восприятие градаций | Применять Grayscale или линейные палитры |
| Требования к отчётности | Заказчику или руководству нужно быстро понять суть проблемы | Выбирать палитру, максимально наглядно выделяющую дефект |
Современные тепловизоры позволяют сохранять несколько версий одной термограммы с разными палитрами. Это полезно при сложных обследованиях, когда одна палитра лучше показывает общую картину, а другая — конкретную аномалию.
6. Типичные ошибки при выборе и использовании цветовых палитр и способы их избежать
Неправильный выбор или применение палитры может привести к пропуску дефектов или к ложным выводам. Ниже приведены наиболее распространённые ошибки и рекомендации по их предотвращению.
| Ошибка | Возможные последствия | Как избежать |
|---|---|---|
| Использование одной палитры для всех типов обследований | Пропуск дефектов или ложная тревога | Создать профили настроек под основные задачи и переключаться между ними |
| Слишком широкий или слишком узкий температурный диапазон | Изображение становится малоконтрастным или перенасыщенным | Начинать с автонастройки, затем корректировать уровень и ширину диапазона вручную |
| Интерпретация цвета без проверки реальных значений температуры | Неверные выводы о степени опасности дефекта | Всегда считывать числовые значения температуры в подозрительных зонах |
| Игнорирование настроек коэффициента излучения и отражённой температуры | Искажение цветовой картины и ошибочная локализация дефектов | Проводить коррекцию перед выбором палитры и анализом изображения |
| Применение высококонтрастных палитр на объектах с равномерной температурой | Появление визуального шума и ложных аномалий | Переключаться на Grayscale или снижать контраст палитры |
Ещё одна частая ошибка — отказ от использования изотерм и тревожных зон. Эти инструменты позволяют автоматически выделять области, выходящие за заданные температурные пределы, и значительно ускоряют поиск дефектов независимо от выбранной палитры.
7. Практические рекомендации по работе с палитрами в полевых условиях
Эффективная работа с цветовыми палитрами требует определённой последовательности действий и дисциплины.
- Перед началом обследования убедитесь, что выполнена коррекция коэффициента излучения и отражённой фоновой температуры.
- Запустите съёмку в автоматическом диапазоне, оцените общую картину.
- Сузьте диапазон вокруг ожидаемой рабочей температуры объекта — это повысит контраст интересующей зоны.
- Переключите палитру на наиболее подходящую для данной задачи (Ironbow для электротехники и механики, Arctic или Rainbow для зданий).
- При необходимости создайте изотермы или тревожные зоны с порогами, соответствующими нормативным или расчётным значениям.
- Сохраните термограмму минимум в двух вариантах: с оптимальной для поиска палитрой и в Grayscale для последующего количественного анализа.
- В отчёте обязательно указывайте использованную палитру и настройки диапазона — это повышает воспроизводимость результатов.
Многие современные тепловизоры позволяют быстро переключаться между палитрами одной кнопкой или жестом. Освойте эту функцию — она экономит время при маршрутных обходах. Также полезно периодически проводить сравнительные съёмки одних и тех же объектов разными палитрами, чтобы наработать собственный опыт восприятия изображений.
8. Заключение
Цветовая палитра является важным инструментом визуализации температурного поля, полученного в результате радиометрической обработки инфракрасного излучения. Правильный выбор палитры позволяет максимально эффективно использовать возможности тепловизора: быстрее обнаруживать дефекты, точнее оценивать их характер и убедительнее представлять результаты обследования. Универсального решения не существует — каждая задача термографии требует своего подхода к отображению информации.
Ключевыми принципами остаются: соответствие палитры характеру возможных аномалий, правильная настройка температурного диапазона и обязательная проверка числовых значений температуры. Только сочетание грамотного выбора цветовой шкалы с точными радиометрическими измерениями обеспечивает высокое качество термографического контроля.
Для эффективного решения задач термографии в любой из перечисленных областей важно иметь прибор с широким набором цветовых палитр, возможностью их тонкой настройки, быстрым переключением и удобным интерфейсом. Вы можете купить тепловизор по оптимальной цене с необходимым функционалом — это позволит повысить точность диагностики, сократить время на выявление дефектов и улучшить качество принимаемых технических решений.
Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
