Измерение тока токовыми клещами без разрыва цепи: техника и распространённые ошибки

Оглавление

• 1. Введение
• 2. Принципы работы токовых клещей
• 3. Техника безопасного и точного измерения тока без разрыва цепи
• 4. Распространённые ошибки при использовании токовых клещей и способы их предотвращения
• 5. Факторы, влияющие на точность измерений
• 6. Применение токовых клещей в промышленной практике
• 7. Обслуживание и хранение токовых клещей

1. Введение

В современных системах контрольно-измерительных приборов и автоматики (КИПиА) точное измерение электрического тока является одной из базовых задач. От правильности этих измерений зависят эффективность работы технологического оборудования, надёжность систем защиты, качество энергоучёта и безопасность персонала. В условиях химических, нефтегазовых и энергетических производств, где процессы характеризуются высокими температурами, давлениями и скоростями реакций, ручное управление технологическими параметрами практически невозможно. Функции контроля и регулирования передаются автоматическим устройствам, а оператор получает информацию о ходе процесса через показания измерительных приборов.

Токовые клещи занимают особое место среди средств измерения тока. Их главное преимущество — возможность проведения измерений без разрыва электрической цепи и без отключения потребителя. Это особенно ценно при эксплуатации действующих установок, где остановка технологического процесса может привести к значительным экономическим потерям. Применение токовых клещей позволяет оперативно оценивать нагрузку электродвигателей, проверять правильность распределения токов в трёхфазных системах, выявлять утечки и асимметрию нагрузки, проводить энергоаудит и диагностику оборудования.

Однако эффективность и безопасность использования токовых клещей напрямую зависят от понимания физических принципов их работы, строгого соблюдения техники измерений и знания типичных ошибок. Нормативные требования к таким приборам изложены в ГОСТ Р МЭК 61010-2-032-99, который устанавливает правила безопасности для ручных датчиков тока, а также в ГОСТ 22261-94 и ГОСТ 14014-91, определяющих общие технические условия на средства измерений электрических величин. Несоблюдение этих требований и неправильная методика измерений могут привести не только к неверным результатам, но и к опасным ситуациям.

В настоящей статье подробно рассмотрены принципы действия токовых клещей двух основных типов, пошаговая техника безопасного измерения тока без разрыва цепи и наиболее распространённые ошибки, которые допускают даже опытные специалисты служб КИПиА. Материал ориентирован на практическое применение и поможет повысить качество и надёжность измерений на промышленных объектах.

Приобретите DT-3368 электроизмерительные клещи с автоматическим выбором диапазона и экономьте время на объекте.

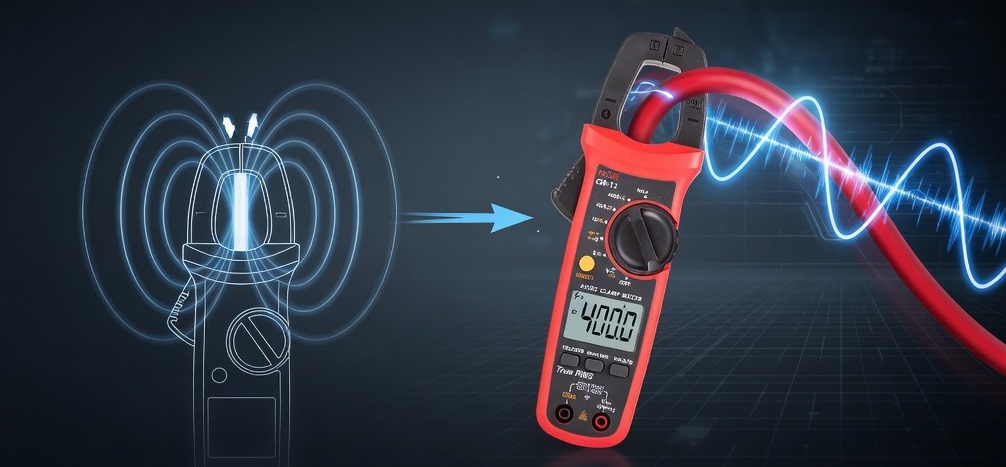

2. Принципы работы токовых клещей

2.1. Токовые клещи на основе трансформатора тока

Токовые клещи, работающие по принципу трансформатора тока, предназначены в первую очередь для измерения переменного тока промышленной и повышенной частоты. Конструктивно они представляют собой разъёмный магнитопровод (губки клещей), на котором размещена вторичная обмотка с большим числом витков. Проводник, по которому протекает измеряемый ток, выполняет роль первичной обмотки с числом витков, равным единице.

При протекании переменного тока в проводнике возникает переменное магнитное поле. Это поле замыкается через магнитопровод клещей и наводит во вторичной обмотке электродвижущую силу. Согласно основному уравнению трансформатора тока, ток во вторичной цепи связан с первичным током соотношением:

где \(I_1\) — измеряемый ток в проводнике (первичный ток), \(I_2\) — ток во вторичной обмотке, \(N\) — коэффициент трансформации (число витков вторичной обмотки относительно первичной).

На практике коэффициент трансформации обычно выбирают таким образом, чтобы выходной сигнал был удобен для дальнейшей обработки (например, 1 мА на 1 А первичного тока или 1 В на номинальный ток). Выходной сигнал может быть пропорционален либо мгновенному значению тока, либо его среднеквадратичному значению (в моделях с детектором истинных среднеквадратичных значений).

Преимущества трансформаторных токовых клещей — гальваническая развязка между измеряемой цепью и прибором, простота конструкции, относительно низкая стоимость и высокая надёжность. Однако они имеют существенные ограничения: не работают с постоянным током (отсутствует изменение магнитного потока), чувствительны к частоте сигнала и форме кривой тока. В простых моделях при наличии высших гармоник возникают дополнительные погрешности. Частотный диапазон обычно ограничен несколькими килогерцами.

2.2. Токовые клещи на основе эффекта Холла

Для измерения как постоянного, так и переменного тока широкое применение нашли токовые клещи, принцип действия которых основан на эффекте Холла. Эффект Холла заключается в возникновении поперечной разности потенциалов (напряжения Холла) в тонкой полупроводниковой пластине, по которой протекает ток, при помещении этой пластины в магнитное поле, перпендикулярное направлению тока.

Если через полупроводниковую пластину проходит ток возбуждения \(I_d\), а перпендикулярно к ней действует магнитное поле с индукцией \(B\), то на противоположных сторонах пластины возникает напряжение Холла \(V_H\), величина которого описывается выражением:

где \(n\) — концентрация носителей заряда в полупроводнике, \(e\) — заряд электрона, \(t\) — толщина пластины.

В конструкции токовых клещей магнитное поле, создаваемое измеряемым током в проводнике, концентрируется разъёмным магнитопроводом и направляется на чувствительный элемент — датчик Холла. Таким образом, выходное напряжение датчика оказывается прямо пропорциональным измеряемому току. Это позволяет уверенно работать как с постоянным током (постоянное магнитное поле), так и с переменным током любой формы, включая сильно искажённые сигналы с высоким содержанием гармоник.

Современные реализации токовых клещей на эффекте Холла часто содержат дополнительные схемы компенсации температурного дрейфа, остаточной намагниченности и линейности характеристики. Некоторые модели позволяют переключаться между режимами измерения мгновенного значения и среднеквадратичного значения (True RMS). Диапазон измеряемых токов в профессиональных приборах может достигать нескольких тысяч ампер при сохранении высокой точности.

Выбор типа токовых клещей определяется характером измеряемого тока: для чисто переменного тока промышленной частоты достаточно трансформаторных моделей, а при необходимости измерять постоянный ток или работать с искажёнными сигналами предпочтительны клещи на основе эффекта Холла.

3. Техника безопасного и точного измерения тока без разрыва цепи

Правильная техника измерения — залог точных результатов и безопасности персонала. Ниже приведена пошаговая методика использования токовых клещей, соответствующая требованиям нормативных документов и рекомендациям по эксплуатации средств измерений в системах КИПиА.

1. Подготовка прибора и рабочего места. Перед началом работ внимательно осмотрите токовые клещи: проверьте отсутствие трещин, сколов и повреждений изоляции на корпусе и губках, убедитесь в исправности механизма размыкания магнитопровода. Проверьте уровень заряда батареи питания. Установите соответствие категории измерений прибора (CAT II, CAT III или CAT IV) параметрам измеряемой электрической установки в соответствии с ГОСТ Р МЭК 61010-2-032-99. При работе в действующих электроустановках применяйте необходимые средства индивидуальной защиты и соблюдайте требования правил охраны труда.
2. Выбор режима и диапазона измерения. Установите переключатель прибора в положение измерения тока. Выберите тип тока (переменный AC или постоянный DC) в зависимости от характера измеряемой величины. Если ожидаемое значение тока неизвестно, начинайте измерения с наибольшего диапазона. Это предотвращает перегрузку прибора и позволяет быстро сориентироваться в величине тока.
3. Размыкание магнитопровода. Нажмите на специальную кнопку, рычаг или рукоятки для раскрытия губок клещей. Магнитопровод должен размыкаться плавно, без заеданий и люфтов. Убедитесь, что пружинный механизм работает исправно и обеспечивает надёжное смыкание при отпускании.
4. Обхват проводника. Аккуратно подведите раскрытые губки к проводнику и обхватите только один токоведущий проводник. Это одно из важнейших правил: если в окно магнитопровода попадут несколько проводников (например, фазный и нулевой провод в однофазной цепи или несколько фаз в трёхфазной системе), прибор покажет алгебраическую сумму токов, пронизывающих это окно. В большинстве случаев такая сумма близка к нулю, что приводит к совершенно неверному представлению о нагрузке.
5. Смыкание губок и проверка контакта. Плотно сомкните губки клещей. Убедитесь в отсутствии видимого зазора между полюсами магнитопровода. Даже небольшой зазор существенно увеличивает погрешность измерения из-за увеличения магнитного сопротивления цепи. В некоторых моделях предусмотрена индикация неполного смыкания.
6. Позиционирование проводника в окне. По возможности расположите проводник в центре окна магнитопровода и перпендикулярно плоскости, в которой лежат губки клещей. Такое положение обеспечивает наиболее равномерное распределение магнитного поля и минимальную дополнительную погрешность. В ряде моделей (особенно бюджетных) отклонение проводника от центра или изменение угла наклона может вносить погрешность в несколько процентов.
7. Снятие и фиксация показаний. Дождитесь стабилизации показаний на цифровом дисплее. При необходимости используйте функцию фиксации показаний (HOLD) или запись в память прибора. Если измерения проводятся в условиях плохой видимости или на высоте, целесообразно применять модели с крупным дисплеем или возможностью передачи данных по беспроводному интерфейсу.
8. Завершение измерения и возврат в исходное состояние. Разомкните губки, аккуратно извлеките проводник, переведите переключатель в положение «Выкл.» и уберите прибор в защитный чехол.

Особые случаи требуют дополнительных приёмов. Для измерения малых токов (единицы и десятки миллиампер) можно использовать метод многократного обхвата проводника: обмотать его вокруг одной из губок несколько раз (N витков). В этом случае измеряемый ток в окне магнитопровода увеличивается в N раз, а полученное показание делится на число витков. Этот приём особенно полезен при проверке токов утечки и малых нагрузок.

В трёхфазных системах измерения выполняют пофазно. При необходимости оценки суммарной нагрузки или дисбаланса фаз измеряют ток каждой фазы отдельно и сравнивают результаты. При работе в распределительных шкафах и на щитах важно обеспечить достаточный доступ к отдельным проводникам, хорошее освещение и исключить риск случайного замыкания соседних цепей.

4. Распространённые ошибки при использовании токовых клещей и способы их предотвращения

Даже при наличии исправного и точного прибора неправильная техника измерений может привести к значительным погрешностям, неверной диагностике состояния оборудования и, в отдельных случаях, к опасным ситуациям. Ниже рассмотрены наиболее типичные ошибки, которые допускают специалисты при работе с токовыми клещами.

Ошибка 1. Обхват нескольких проводников одновременно. Это одна из самых распространённых и в то же время наиболее грубых ошибок. Особенно часто она возникает при измерениях в электрических щитах и распределительных коробках, где проводники расположены плотно. Если клещи охватывают одновременно фазный и нулевой проводники однофазной нагрузки, токи в них равны по величине и противоположны по направлению. Алгебраическая сумма, измеряемая прибором, оказывается близкой к нулю, хотя реальный ток нагрузки может составлять десятки ампер. Аналогичная ситуация возникает при обхвате всех трёх фаз в симметричной трёхфазной системе.

Причина ошибки — непонимание физического принципа работы: токовые клещи измеряют суммарный ток, пронизывающий окно магнитопровода. Как избежать: всегда выделяйте и обхватывайте строго один проводник. При ограниченном доступе используйте гибкие токовые датчики или временно отсоединяйте соседние проводники (с соблюдением всех правил безопасности).

Ошибка 2. Неправильное положение проводника в окне клещей. В большинстве моделей, особенно в бюджетном сегменте, показания зависят от того, где именно расположен проводник внутри окна и под каким углом он проходит через магнитопровод. Отклонение от центра или неперпендикулярное положение может вносить дополнительную погрешность до 5–10 % и более.

Причина — неравномерность распределения магнитного поля внутри окна и конструктивные особенности датчика. Как избежать: всегда стремитесь расположить проводник по центру окна и перпендикулярно плоскости губок. Если идеальное положение недостижимо, учитывайте возможную дополнительную погрешность или используйте модели с улучшенной конструкцией магнитопровода.

Ошибка 3. Отсутствие процедуры обнуления при измерении постоянного тока. Токовые клещи на основе эффекта Холла подвержены влиянию остаточной намагниченности магнитопровода и температурному дрейфу нуля датчика. Без выполнения обнуления (процедуры ZERO) перед измерением показания могут содержать значительную систематическую ошибку.

Причина — физические свойства полупроводникового датчика Холла и магнитных материалов. Как избежать: перед каждым измерением постоянного тока или при смене диапазона выполняйте процедуру обнуления согласно руководству по эксплуатации прибора (обычно смыкают губки без проводника и нажимают кнопку ZERO или аналогичную).

Ошибка 4. Воздействие внешних магнитных полей. Сильные магнитные поля от соседних токоведущих шин, силовых трансформаторов, электродвигателей или сварочного оборудования могут проникать в окно клещей и существенно искажать результаты измерений.

Причина — неполное экранирование магнитопровода от внешних полей. Как избежать: по возможности удаляйте клещи от источников сильных магнитных полей. Проверяйте показания при разомкнутых губках (должно быть близко к нулю). При работе в сложных условиях используйте модели с улучшенным экранированием.

Ошибка 5. Неправильный выбор диапазона измерения. Использование слишком широкого диапазона приводит к потере разрешающей способности и снижению точности. Слишком узкий диапазон вызывает перегрузку прибора (появление символа «OL» или зашкал) и выдачу неверных показаний.

Причина — незнание ожидаемого значения тока или невнимательность при выборе режима. Как избежать: при неизвестном токе начинайте измерения с максимального диапазона и последовательно уменьшайте его до получения оптимальных показаний (обычно 3–4 значащих цифры на дисплее).

Ошибка 6. Игнорирование формы сигнала и наличия гармоник. Простые токовые клещи без функции True RMS рассчитаны на синусоидальный ток промышленной частоты. При наличии высших гармоник (от частотных преобразователей, нелинейных нагрузок, светодиодного освещения, источников бесперебойного питания) такие приборы дают существенную погрешность.

Причина — использование усредняющих или выпрямительных детекторов вместо детектора истинных среднеквадратичных значений. Как избежать: для работы в современных сетях с искажёнными токами выбирайте модели с функцией True RMS.

Ошибка 7. Нарушение требований безопасности и категории измерений. Использование токовых клещей в электрических установках с параметрами, превышающими заявленную категорию измерений (CAT), создаёт риск поражения электрическим током, дугового разряда и повреждения прибора. ГОСТ Р МЭК 61010-2-032-99 устанавливает строгие требования к изоляции, защите от перегрузок и маркировке таких приборов.

Причина — экономия времени, незнание характеристик прибора или пренебрежение правилами. Как избежать: всегда проверяйте соответствие категории прибора условиям измерения и используйте его только в разрешённых режимах. При работе в распределительных устройствах высокого напряжения применяйте соответствующие модели и соблюдайте все организационные и технические меры безопасности.

Для удобства анализа ниже приведена сводная таблица распространённых ошибок:

Понимание причин возникновения этих ошибок и применение описанных способов их предотвращения позволяет существенно повысить надёжность и точность результатов измерений тока в реальных условиях эксплуатации оборудования КИПиА.

5. Факторы, влияющие на точность измерений

Даже при строгом соблюдении техники измерений и использовании исправного прибора на конечную точность результата оказывает влияние целый ряд факторов. Понимание этих факторов позволяет специалисту КИПиА правильно интерпретировать показания, выбирать оптимальные условия измерений и своевременно принимать меры по снижению погрешности. В данном разделе рассмотрены основные факторы, влияющие на точность работы токовых клещей.

5.1. Температурные влияния

Температура окружающей среды и самого прибора оказывает существенное воздействие на показания, особенно в токовых клещах на основе эффекта Холла. Полупроводниковые датчики Холла чувствительны к температурному дрейфу нуля и изменению чувствительности. При работе в условиях повышенных или пониженных температур (например, в цехах химических производств или на открытых площадках нефтегазовых объектов) погрешность может возрастать в несколько раз по сравнению с нормальными условиями.

Трансформаторные клещи менее чувствительны к температуре, однако сильный нагрев или охлаждение может влиять на магнитные свойства сердечника и сопротивление обмоток. Рекомендуется проводить измерения при температуре, близкой к нормальной (+15…+25 °C), а при работе в экстремальных условиях — использовать приборы с расширенным температурным диапазоном и проводить периодическую проверку нуля.

5.2. Влияние частоты и формы сигнала

Частота измеряемого тока и его форма кривой являются важными факторами. Трансформаторные токовые клещи имеют ограниченную частотную характеристику. При повышении частоты выше нескольких килогерц погрешность существенно возрастает из-за увеличения потерь в сердечнике и влияния межвитковой ёмкости. Простые модели без детектора истинных среднеквадратичных значений дают корректные показания только при синусоидальной форме тока промышленной частоты.

В современных промышленных сетях всё чаще встречаются искажённые токи с высоким содержанием гармоник (от частотных преобразователей, выпрямителей, импульсных источников питания). В таких условиях рекомендуется использовать только модели с функцией True RMS. Игнорирование формы сигнала приводит к значительным расхождениям между показаниями прибора и действительным среднеквадратичным значением тока.

5.3. Механические и позиционные факторы

Положение проводника внутри окна магнитопровода, угол его прохождения и степень смыкания губок напрямую влияют на результат. Даже небольшое смещение проводника от центра или наличие зазора в магнитопроводе может внести дополнительную погрешность в несколько процентов. Со временем механический износ пружинного механизма, появление люфтов или загрязнение полюсов магнитопровода также снижают точность.

Для минимизации влияния этих факторов необходимо регулярно проверять плотность смыкания губок, очищать полюса от загрязнений и при возможности использовать модели с жёсткой конструкцией и автоматической компенсацией зазора. При длительной эксплуатации рекомендуется проводить периодическую проверку метрологических характеристик.

5.4. Внешние электромагнитные помехи

В промышленных условиях на точность измерений могут влиять внешние магнитные и электрические поля от расположенных рядом силовых шин, трансформаторов, электродвигателей большой мощности и сварочного оборудования. Эти поля проникают в окно магнитопровода и накладываются на полезный сигнал.

Особенно сильно влияние проявляется при измерении малых токов на фоне мощных соседних цепей. Для снижения помех рекомендуется максимально удалять клещи от источников сильных полей, использовать экранированные модели или проводить измерения в несколько точек с последующим усреднением результатов.

5.5. Состояние источника питания и метрологическая поверка

Снижение напряжения батареи питания может приводить к нестабильности работы электронных схем обработки сигнала и появлению дополнительных погрешностей. В большинстве современных приборов предусмотрена индикация низкого заряда, однако не всегда она срабатывает своевременно.

Важнейшим фактором обеспечения точности является регулярная метрологическая поверка прибора. В соответствии с требованиями законодательства об обеспечении единства измерений и ГОСТ 22261-94 токовые клещи, используемые в сфере государственного регулирования, подлежат периодической поверке. Интервал между поверками обычно составляет 1–2 года в зависимости от условий эксплуатации и класса точности прибора. Результаты поверки подтверждают соответствие метрологических характеристик заявленным значениям и позволяют своевременно выявить деградацию точности.

Ниже приведена сводная таблица основных факторов, влияющих на точность измерений:

6. Применение токовых клещей в промышленной практике

В условиях реального производства токовые клещи являются одним из самых востребованных инструментов служб КИПиА. Их применение позволяет решать широкий спектр задач без остановки технологического процесса и без вмешательства в действующие электрические цепи. Ниже рассмотрены наиболее типичные области использования в различных отраслях промышленности.

6.1. Контроль и диагностика электроприводов

Одна из основных задач — измерение токов электродвигателей, насосов, вентиляторов и других исполнительных механизмов. По величине и характеру изменения тока можно судить о состоянии механической части привода, наличии перегрузок, дисбалансе или неисправностях подшипников. Измерения проводят как в пусковых режимах, так и в установившемся режиме работы. Токовые клещи позволяют быстро оценить загрузку двигателя и своевременно выявить перегрузку или недогрузку, что особенно важно в химической и нефтегазовой промышленности, где отказ оборудования может привести к серьёзным последствиям.

6.2. Контроль качества электромонтажных работ и проверка защит

После выполнения монтажных или ремонтных работ токовые клещи используют для проверки правильности подключения потребителей, отсутствия ошибок в фазировке и контроля токов утечки. Измерение токов в защитных цепях позволяет оценить работоспособность устройств защитного отключения и дифференциальной защиты. В распределительных устройствах и на щитах управления клещи помогают быстро локализовать участки с повышенным потреблением или аномальными токами.

6.3. Энергоаудит и мониторинг потребления

В рамках программ энергосбережения токовые клещи применяют для проведения экспресс-аудита потребления электроэнергии отдельными участками, цехами или единицами оборудования. Измерения позволяют выявить нерациональное использование энергии, определить базовые нагрузки и оценить эффективность внедрения частотных преобразователей или других энергосберегающих решений. Регулярный мониторинг токов помогает вести учёт и планировать мероприятия по снижению энергопотребления.

6.4. Диагностика и поиск неисправностей

При возникновении аварийных ситуаций или отклонений в работе технологического оборудования токовые клещи используют для быстрой диагностики. Измерение токов в различных точках схемы позволяет определить, на каком участке происходит перегрузка, короткое замыкание или утечка. Особенно ценна возможность проводить измерения без разрыва цепи — это позволяет выполнять диагностику на работающем оборудовании и минимизировать время простоя.

Для наглядности ниже приведена таблица типичных задач и рекомендуемых подходов:

В условиях автоматизированных производств правильное и своевременное измерение токов с помощью токовых клещей напрямую влияет на надёжность работы систем автоматического регулирования, безопасность персонала и экономическую эффективность предприятия в целом.

7. Обслуживание и хранение токовых клещей

Для обеспечения длительной и надёжной работы токовых клещей необходимо соблюдать правила эксплуатации, регулярного обслуживания и правильного хранения. Ниже приведены основные рекомендации, которые помогут сохранить метрологические характеристики прибора на протяжении всего срока службы.

1. Ежедневный и еженедельный осмотр. Перед каждым использованием проводите визуальный осмотр корпуса, губок и изоляции. Проверьте плавность хода механизма размыкания, отсутствие заеданий и люфтов. Очистите полюса магнитопровода от пыли, грязи и следов коррозии мягкой тканью. При обнаружении повреждений изоляции или механических дефектов прибор необходимо изъять из эксплуатации до проведения ремонта или поверки.
2. Проверка и замена источника питания. Регулярно контролируйте уровень заряда батареи. При появлении индикации низкого заряда или нестабильности работы немедленно замените батарею на новую того же типа. Использование разряженной батареи может привести к искажению показаний и выходу прибора из строя.
3. Периодическая метрологическая поверка. В соответствии с требованиями законодательства и ГОСТ 22261-94 токовые клещи, применяемые в сфере государственного регулирования обеспечения единства измерений, подлежат обязательной периодической поверке. Интервал поверки обычно составляет один или два года в зависимости от условий эксплуатации и класса точности. Результаты поверки подтверждают соответствие прибора заявленным характеристикам и позволяют выявить скрытые дефекты.
4. Профилактика механической части. Раз в несколько месяцев рекомендуется проводить смазку подвижных соединений механизма размыкания губок (согласно рекомендациям производителя). Не допускайте попадания влаги, агрессивных веществ и абразивных частиц внутрь механизма. При работе в запылённых или влажных условиях используйте защитные чехлы.
5. Хранение прибора. Храните токовые клещи в защитном чехле или кейсе в сухом помещении при температуре от +5 °C до +40 °C и относительной влажности не более 80 %. Избегайте хранения вблизи сильных источников магнитных полей (мощные электромагниты, постоянные магниты, силовые трансформаторы), так как это может привести к остаточной намагниченности магнитопровода и ухудшению точности. Не допускайте механических ударов и падений прибора.
6. Транспортировка. При транспортировке на объекты используйте жёсткий кейс или чехол с амортизирующими вставками. Избегайте перевозки прибора вместе с тяжёлыми инструментами и материалами, которые могут повредить корпус или губки.

Соблюдение этих несложных правил позволяет значительно продлить срок службы токовых клещей, сохранить их точность и обеспечить безопасность при выполнении измерений в промышленных условиях.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
