МЕГЕОН 70813 клещи токоизмерительные
5
5 796 ₽
Описание
МЕГЕОН 70813 - надёжные токоизмерительные клещи для комплексной диагностики электрических цепей и оборудования. Оптимальны для профессионального применения в промышленности и энергетике.
Подробности
МЕГЕОН 70813 - профессиональные токоизмерительные клещи, предназначенные для безопасного и оперативного контроля электрических параметров в однофазных и трёхфазных сетях без разрыва цепи. Прибор применяется для диагностики электрооборудования, обслуживания инженерных систем и проведения регламентных проверок в условиях промышленной эксплуатации. Конструкция устройства ориентирована на работу в ограниченном пространстве и на объектах с плотным размещением кабельных линий.
Клещи МЕГЕОН 70813 позволяют выполнять комплексные измерения и контроль состояния электрических цепей, обеспечивая высокую информативность результатов и удобство их интерпретации. Цифровая индикация повышает точность считывания данных и снижает вероятность ошибок оператора при оформлении протоколов измерений. Наличие функций прозвонки и диодного теста расширяет возможности прибора при поиске неисправностей и проверке электронных компонентов.
Отличительные особенности МЕГЕОН 70813
- Измерение переменного и постоянного тока без разрыва электрической цепи.
- Максимальный измеряемый переменный ток до 600 А.
- Максимальный измеряемый постоянный ток до 600 А.
- Точность измерения переменного и постоянного тока ±(2%+10 е.м.р.).
- Функция прозвонки цепей для быстрого поиска обрывов и коротких замыканий.
- Поддержка диодного теста для проверки полупроводниковых элементов.
- Возможность измерения температуры для комплексной диагностики оборудования.
- Цифровое отображение данных для удобства контроля и фиксации результатов.
- Устойчивость к помехам и стабильность показаний при эксплуатации в промышленных условиях.
Сферы применения токоизмерительных клещей
- Энергетика и обслуживание электрических подстанций.
- Промышленные предприятия и производственные линии.
- Электромонтажные и пусконаладочные работы.
- Электроизмерительные лаборатории и службы технического контроля.
- Жилищно-коммунальное хозяйство и инженерные сети зданий.
- Телекоммуникационные объекты и системы связи.
- Нефтегазовая и химическая промышленность.

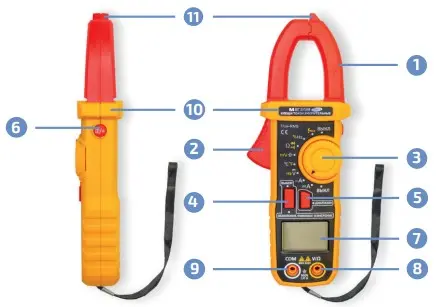

Внешний вид МЕГЕОН 70813
- Клещи (токовый датчик);
- Курок для открытия клещей;
- Поворотный переключатель режимов измерения;
- Кнопка ВЫБОР / ОБНУЛЕНИЕ / ПИКОВОЕ ИЗМЕРЕНИЕ;
- Кнопка ДИАПАЗОН ;
- Кнопка — удержание/подсветка дисплея;
- Дисплей;
- Гнездо «VΩ» для подключения красного щупа (+);
- Гнездо «COM» для подключения чёрного щупа (общий);
- Защитный барьер;
- Индукционная головка NCV.

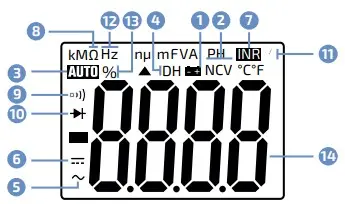

Дисплей МЕГЕОН 70813
- Индикатор низкого уровня заряда батареи
- NCV Режим бесконтактного измерения наличия напряжения.
- AUTO Включен автоматический выбор диапазона
- DH Включена функция удержания значения на дисплее
- Измерение переменного тока
- Измерение постоянного тока
- INR Измерение пикового значения
- Ω Измерение сопротивления
- Прозвонка (измерение сопротивления менее 90 Ом ±20 Ом)
- Проверка диода
- Спящий режим
- Hz Измерение частоты
- % Измерение скважности
- -0.0.0.0 Измеренное значение
(со знаком минус при обратной полярности) - OL Значение превышает пределы измерения
Технические характеристики токовых клещей МЕГЕОН 70813
| Характеристики | Значения | ||
|---|---|---|---|
| Максимальный диаметр захвата клещей | 27 мм | ||
| Дисплей | ЖК-дисплей 35 х 23 мм | ||
| Максимальное количество отсчётов | 3999 | ||
| Питание | батареи 1,5 В – 2 штуки тип ААА (LR03) | ||
| Соответствие требованиям безопасности | IEC 1010-1 600 В CATIII | ||
| Масса | 250 г (включая батареи) | ||
| Габаритные размеры | 215х78х35 мм | ||
| Условия эксплуатации | 0 ... +40 °С; относительная влажность < 70% | ||
| Условия хранения | -10 ... +60 °С; относительная влажность < 85% | ||
| Габаритные размеры в транспортной упаковке | 40 x 230 x 113 мм | ||
| Масса товара в транспортной упаковке | 410 г | ||
| Диапазон | Разрешение | Точность | |
| Измерение постоянного напряжения | |||
| 400 мВ | 0,1 мВ | ±(0,5% + 5 е.м.р) | |
| 4 В | 1 мВ | ||
| 40 В | 10 мВ | ||
| 400 В | 100 мВ | ||
| 600 В | 1 В | ||
| Входное сопротивление около 10 МОм (в диапазоне 400 мВ >100 МОм). | |||
| Измерение переменного напряжения | |||
| 400 мВ | 0,1 мВ | ||
| 4 В | 1 мВ | ±(1,2% + 5 е.м.р.) | |
| 40 В | 10 мВ | ||
| 400 В | 100 мВ | ||
| 600 В | 1 В | ||
|
Входное сопротивление около 10 МОм (в диапазоне 400 мВ >100 МОм). Форма сигнала: синусоидальная (10…1000 Гц), прямоугольная (10…400 Гц). |
|||
| Измерение постоянного тока | |||
| 400 А | 100 мА | ||
| 600 А | 1 А | ±(2% + 10 е.м.р.) | |
| Измерение переменного тока | |||
| 400 А | 100 мА | ||
| 600 А | 1 А | ±(2% + 10 е.м.р.) | |
| Среднеквадратичное значение синусоидального сигнала частотой 50 ... 60 Гц. | |||
| Измерение сопротивления | |||
| 400 Ом | 0,1 Ом | ±(1% + 5 е.м.р.) | |
| 4 кОм | 1 Ом | ||
| 40 кОм | 10 Ом | ||
| 400 кОм | 100 Ом | ||
| 4 МОм | 1 кОм | ||
| 40 МОм | 10 кОм | ±(1,5% + 5 е.м.р.) | |
| Защита от перегрузки: среднеквадратичное значение 220 В. | |||
| Измерение ёмкости | |||
| 10 нФ | 0,001 нФ | ±(3% + 20 е.м.р.) | |
| 100 нФ | 0,01 нФ | ±(3% + 5 е.м.р.) | |
| 1 мкФ | 0,1 нФ | ||
| 10 мкФ | 1 нФ | ||
| 100 мкФ | 10 нФ | ||
| 1000 мкФ | 100 нФ | ||
| 10000 мкФ | 1 мкФ | ±(5% + 5 е.м.р.) | |
| Порог встроенной защиты от перегрузки 250 В. При измерении ёмкости около 10 нФ имеется мёртвая зона порядка 20 пФ. Ёмкость менее 20 пФ измерить невозможно. | |||
| Измерение частоты | |||
| 100 Гц | 0,01 Гц | ±(0,5% + 3 е.м.р.) | |
| 1 кГц | 0,1 Гц | ||
| 10 кГц | 1 Гц | ||
| 100 кГц | 10 Гц | ||
| 1 МГц | 100 Гц | ||
| 10 МГц | 1 кГц | ||
| 40 МГц | 10 кГц | ||
| Порог встроенной защиты от перегрузки 250 В. Чувствительность входного сигнала 2 В. Максимальная амплитуда входного сигнала не должна превышать 20 В. | |||
| Измерение температуры | |||
| -50 ... 300 °С | 1 °С | ±(1% + 4 е.м.р.) | |
| 301 ... 1000 °С | 1 °С | ±(1,9% + 5 е.м.р.) | |
| -58 ... 600 °F | 1 °F | ±(1,2% + 6 е.м.р.) | |
| 601 ... 1832 °F | 1 °F | ±(1,9% + 6 е.м.р.) | |
| Порог встроенной защиты от перегрузки 250 В. Термопара тип K WRNM-010. | |||
Комплект поставки
- Прибор МЕГЕОН 70813
- Измерительные провода со щупами - 2 шт
- Внешний датчик температуры
- Чехол
- Руководство по эксплуатации
