Измерение утечки тока токовыми клещами: поиск проблем в проводке

Оглавление

• 1. Введение
• 2. Что такое ток утечки и как он возникает в проводке
• 3. Нормативные требования к токам утечки в электроустановках
• 4. Опасности, связанные с повышенными токами утечки
• 5. Принципы измерения тока утечки токовыми клещами
• 6. Устройство и принцип действия токовых клещей для измерения малых токов
• 7. Методика измерения тока утечки на практике
• 8. Интерпретация результатов измерений
• 9. Типичные дефекты проводки и оборудования, выявляемые при измерении утечки
• 10. Погрешности измерений и факторы, влияющие на точность
• 11. Сравнение токовых клещей с другими методами диагностики
• 12. Рекомендации по выбору и эксплуатации токовых клещей для задач поиска утечек

1. Введение

В современных электроустановках жилых, общественных и промышленных зданий контроль токов утечки приобретает особую актуальность. Рост количества подключённых устройств с импульсными блоками питания, наличие фильтров электромагнитных помех, увеличение протяжённости кабельных линий и естественное старение изоляции приводят к тому, что даже в исправной на первый взгляд проводке может существовать заметный ток утечки на землю.

Классический метод проверки изоляции с помощью мегаомметра позволяет оценить сопротивление изоляции в обесточенном состоянии при повышенном постоянном напряжении. Однако этот способ не учитывает реальные условия эксплуатации: рабочее напряжение сети, частоту 50 Гц, наличие ёмкостных составляющих и влияние гармоник от нелинейных нагрузок. В результате измеренное мегаомметром высокое сопротивление изоляции не всегда гарантирует отсутствие опасных токов утечки при рабочем напряжении.

Токовые клещи с функцией измерения малых токов (от 0,01 мА и выше) позволяют проводить измерения непосредственно под напряжением без разрыва цепей. Это даёт возможность оценить реальный ток утечки в рабочем режиме, быстро локализовать проблемные участки проводки и своевременно принять меры. Такой подход особенно эффективен при профилактической диагностике, поиске причин частых срабатываний устройств защитного отключения (УЗО) и обеспечении электробезопасности на объектах с повышенными требованиями к надёжности.

В настоящей статье рассмотрены физические основы токов утечки, нормативные требования к их величине, принципы работы токовых клещей, предназначенных для измерения малых токов, а также практическая методика поиска неисправностей в электропроводке.

2. Что такое ток утечки и как он возникает в проводке

2.1. Физическая природа токов утечки

Ток утечки — это ток, который протекает через изоляцию проводников или через паразитные ёмкости на землю (или на сторонние проводящие части) в электрически неповреждённой цепи. В отличие от тока короткого замыкания или тока перегрузки, ток утечки обычно невелик (от долей миллиампера до нескольких миллиампер), но его наличие создаёт потенциальную опасность.

Ток утечки имеет две основные составляющие:

• Резистивную — обусловленную конечным сопротивлением изоляции. При повреждении или увлажнении изоляции сопротивление резко падает, и через дефектный участок начинает протекать ток по закону Ома: \( I_r = \frac{U}{R_{\text{изол}}} \), где \( U \) — напряжение относительно земли, \( R_{\text{изол}} \) — сопротивление изоляции.
• Ёмкостную — обусловленную паразитной ёмкостью между фазными проводниками и землёй (или защитным проводником). Для синусоидального напряжения ёмкостный ток определяется выражением \( I_c = 2\pi f C U \), где \( f \) — частота сети (50 Гц), \( C \) — ёмкость изоляции относительно земли, \( U \) — напряжение. Эта составляющая особенно заметна в длинных кабельных линиях, в цепях с фильтрами электромагнитных помех (Y-конденсаторы) и в оборудовании с большими поверхностями, расположенными близко к заземлённым конструкциям.

В реальных условиях ток утечки представляет собой векторную сумму резистивной и ёмкостной составляющих. При наличии гармоник в сети (от импульсных блоков питания, частотных преобразователей) эффективное значение тока утечки может существенно возрастать, что необходимо учитывать при интерпретации результатов измерений.

2.2. Основные причины появления утечек в электропроводке

Повышенный ток утечки в электропроводке может возникать по целому ряду причин, многие из которых развиваются постепенно и долгое время остаются незамеченными:

• Естественное старение изоляции под воздействием температуры, механических нагрузок и окружающей среды. Со временем поливинилхлоридная изоляция теряет эластичность, появляются микротрещины, через которые проникает влага.
• Механические повреждения при монтаже, ремонте или в процессе эксплуатации (перетирание кабелей в трубах, повреждение изоляции при прокладке через острые края конструкций, воздействие грызунов).
• Попадание влаги в распределительные коробки, щитки и соединительные муфты, особенно в помещениях с повышенной влажностью, на чердаках, в подвалах и на улице. Вода значительно снижает сопротивление изоляции и создаёт проводящие пути.
• Неисправности стационарных и переносных электроприёмников: пробой изоляции нагревательных элементов, обмоток электродвигателей, повреждение шнуров питания.
• Некачественные или окислившиеся контактные соединения, приводящие к локальному перегреву и ускоренному разрушению изоляции вблизи соединения.
• Наличие в сети большого количества устройств с фильтрами электромагнитных помех (компьютеры, телевизоры, зарядные устройства, стиральные машины), каждый из которых вносит свою ёмкостную составляющую тока утечки на землю.
• Нарушение целостности защитного заземления или неправильное разделение PEN-проводника, что изменяет пути протекания токов утечки.

На практике часто встречается комбинация нескольких факторов. Например, в старых панельных домах влага, проникающая в распределительные коробки через трещины в стенах, в сочетании с естественным старением изоляции приводит к постепенному росту тока утечки до значений, вызывающих срабатывание УЗО.

3. Нормативные требования к токам утечки в электроустановках

Требования к величине токов утечки в электроустановках напряжением до 1 кВ регламентируются Правилами устройства электроустановок (ПУЭ) седьмого издания. Основополагающим является пункт 7.1.83 главы 7.1 «Электроустановки жилых, общественных, административных и бытовых зданий».

В ПУЭ 7 п. 7.1.83 прямо указано: «Суммарный ток утечки сети с учётом присоединяемых стационарных и переносных электроприёмников в нормальном режиме работы не должен превосходить 1/3 номинального тока УЗО. При отсутствии данных ток утечки электроприёмников следует принимать из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчёта 10 мкА на 1 м длины фазного проводника».

Данное положение имеет важное практическое значение как при проектировании и монтаже электроустановок, так и при их эксплуатации и диагностике. Оно позволяет:

• Правильно выбирать номинальный ток УЗО с учётом ожидаемого суммарного тока утечки.
• Оценивать допустимый уровень тока утечки для конкретной группы или всей электроустановки.
• Выявлять скрытые дефекты при измерениях: если измеренный ток утечки значительно превышает расчётное значение, это является прямым признаком наличия неисправности изоляции или неисправного электроприёмника.

Для практического применения приведённой нормы удобно использовать следующую формулу расчёта ожидаемого тока утечки:

\( I_{\text{ут, расч}} = 0{,}4 \cdot I_{\text{нагр}} + 0{,}01 \cdot L_{\text{ф}} \)

где:

• \( I_{\text{ут, расч}} \) — ожидаемый ток утечки, мА;
• \( I_{\text{нагр}} \) — ток нагрузки группы (или всей установки), А;
• \( L_{\text{ф}} \) — суммарная длина фазных проводников в рассматриваемой цепи, м.

Пример расчёта для типичной квартирной электропроводки приведён в таблице ниже.

Если при измерении токовыми клещами на вводе этой группы в рабочем режиме будет зафиксировано значение, например, 22–28 мА, это существенно превышает расчётную величину. Такой результат указывает на наличие дополнительного пути утечки тока (повреждённая изоляция, неисправный электроприбор или повышенная влажность) и требует дальнейшего поиска проблемного участка.

Аналогичный подход применяется и для оценки суммарного тока утечки всей квартиры или здания. При этом важно помнить, что приведённые в ПУЭ коэффициенты носят ориентировочный характер и получены на основании статистических данных по типичным электроприёмникам и проводкам. В реальных условиях на объекте с большим количеством современной электронной техники (компьютеры, серверы, системы видеонаблюдения, частотные приводы) фактический ток утечки может оказаться выше расчётного даже при полностью исправной изоляции.

При выборе и настройке УЗО необходимо обеспечивать запас по току утечки: суммарный ток утечки сети не должен превышать 1/3 номинального дифференциального тока срабатывания УЗО. Это требование напрямую вытекает из ПУЭ 7 п. 7.1.83 и направлено на исключение ложных срабатываний защитных устройств в нормальном режиме работы.

4. Опасности, связанные с повышенными токами утечки

Повышенный ток утечки в электропроводке представляет серьёзную угрозу как для людей, так и для имущества. Даже небольшие значения тока, не вызывающие немедленного срабатывания защит, способны со временем привести к тяжёлым последствиям. Рассмотрим основные опасности.

Поражение электрическим током

При наличии тока утечки на заземлённые или сторонние проводящие части (корпуса оборудования, трубы, арматура) возникает опасность прикосновения. Согласно требованиям электробезопасности, длительное воздействие тока через тело человека не должно превышать 0,5 мА для переменного тока частотой 50 Гц в нормальных условиях. При значениях 10–30 мА уже возможно возникновение болевых ощущений, судорог и потери способности самостоятельно оторваться от токоведущей части. Ток утечки 50 мА и выше считается опасным для жизни.

Особенно опасны ситуации, когда ток утечки появляется на корпусах бытовых приборов (стиральные машины, бойлеры, электроплиты) или на металлических конструкциях в ванных комнатах и влажных помещениях. В таких условиях сопротивление тела человека снижается из-за влажности кожи, и даже небольшой ток утечки может привести к тяжёлым последствиям.

Риск возгорания и пожара

Ток утечки, проходящий через повреждённую изоляцию или увлажнённые участки, вызывает локальный нагрев. При концентрации тока в небольшом сечении (например, в месте микропробоя) температура может достигать значений, при которых происходит обугливание изоляции и воспламенение окружающих материалов. По статистике, значительная часть пожаров в жилом секторе связана именно с неисправностями электропроводки и повышенными токами утечки.

Особую опасность представляют скрытые повреждения изоляции внутри стен, в распределительных коробках и под плинтусами. Ток утечки может существовать годами, постепенно разрушая изоляцию, пока не произойдёт возгорание.

Ложные срабатывания устройств защитного отключения

При превышении суммарного тока утечки 1/3 номинального дифференциального тока УЗО (согласно ПУЭ 7 п. 7.1.83) защитное устройство начинает срабатывать ложно даже при отсутствии реальной опасности. Это приводит к:

• отключению освещения и жизненно важного оборудования;
• нарушению технологических процессов на производстве;
• дискомфорту жителей и потере доверия к системам защиты;
• необходимости постоянного поиска и отключения «проблемных» потребителей.

В итоге персонал или жильцы часто выводят УЗО из работы, что резко снижает уровень электробезопасности объекта.

Дополнительные негативные последствия

• Увеличение потерь электроэнергии и рост счетов за электричество.
• Нарушение работы чувствительной электронной аппаратуры и систем автоматизации из-за наводок и искажений напряжения.
• Ускоренный износ изоляции кабелей и оборудования за счёт постоянного воздействия тока утечки и сопутствующего нагрева.
• Снижение надёжности всей электроустановки и увеличение вероятности аварийных ситуаций.

5. Принципы измерения тока утечки токовыми клещами

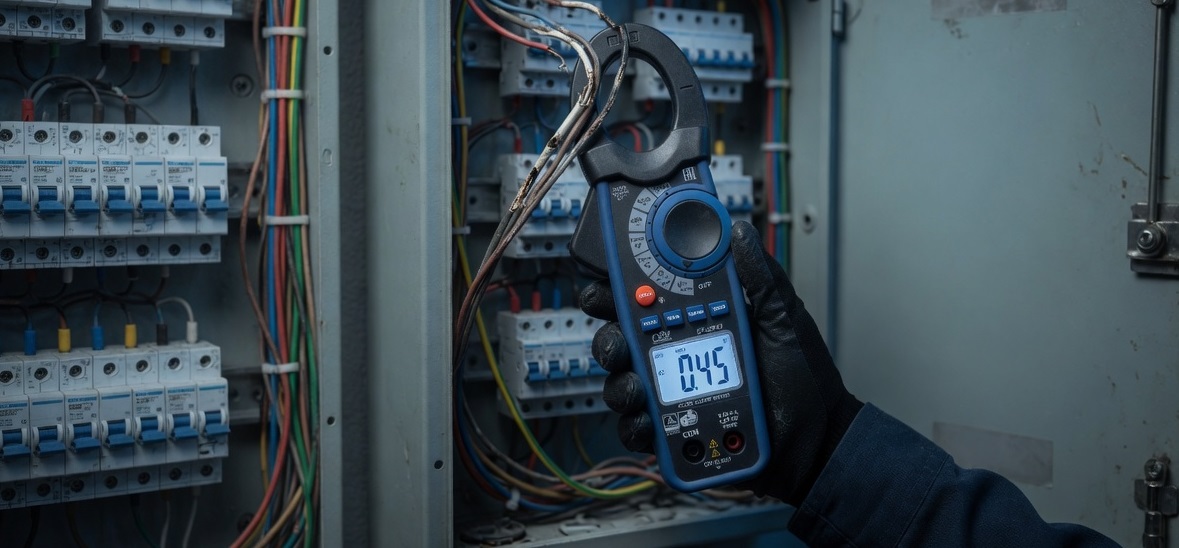

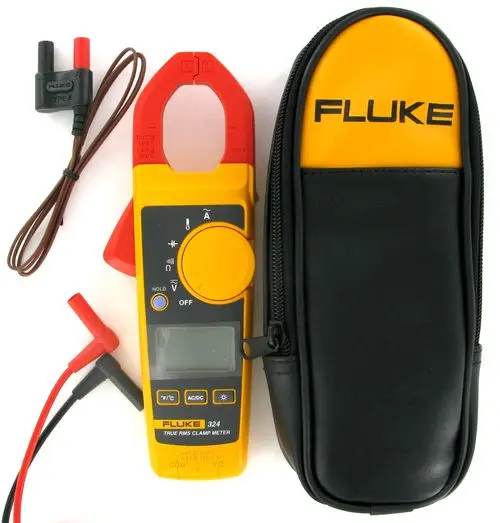

Токовые клещи позволяют измерять ток утечки без разрыва цепей и без снятия напряжения. Основной принцип измерения — дифференциальный метод, основанный на законе Кирхгофа для токов.

Дифференциальный метод измерения

В исправной цепи сумма токов, протекающих по всем проводникам (фазным и нулевому рабочему), равна нулю. Если часть тока «утекает» на землю через повреждённую изоляцию или ёмкости, то возникает разностный (дифференциальный) ток. Токовые клещи, охватывающие одновременно все токоведущие проводники одной группы (L1 + L2 + L3 + N), измеряют именно этот разностный ток, который и является током утечки на землю (или на защитный проводник PE в системах TN-S).

Для правильного измерения необходимо:

• Охватить клещами все фазные проводники и нулевой рабочий проводник одновременно. Защитный проводник PE (или PEN) при этом оставляют снаружи губок.
• Убедиться, что все проводники проходят через магнитопровод в одном направлении.
• При необходимости несколько раз обернуть пучок проводников вокруг губок клещей — это увеличивает чувствительность измерения в кратное число раз.

Такой метод позволяет измерять токи утечки от 0,01 мА и выше в реальных условиях эксплуатации.

Преимущества измерения тока утечки токовыми клещами

• Измерение проводится под рабочим напряжением без отключения потребителей.
• Учитываются все составляющие тока утечки (резистивная + ёмкостная) при реальной форме напряжения и нагрузке.
• Возможность быстрой локализации проблемного участка путём последовательного измерения на разных уровнях распределения (ввод — этажный щит — групповая линия).
• Высокая безопасность для персонала по сравнению с методами, требующими разрыва цепи.
• Возможность измерения в труднодоступных местах и на больших токах без использования шунтов.

Особенности применения на практике

При поиске утечки рекомендуется начинать измерения с главного ввода или распределительного щита. Если зафиксирован повышенный ток утечки, поочерёдно отключают группы потребителей и наблюдают за изменением показаний. Участок, при отключении которого ток утечки резко снижается, и является проблемным. Далее измерения проводят уже внутри этого участка до обнаружения конкретного повреждения или неисправного прибора.

Важно учитывать топологию системы заземления. В системах TN-C (без разделения PEN) измерение дифференциального тока имеет особенности, и для точной диагностики может потребоваться временное разделение PEN-проводника или использование дополнительных методов.

6. Устройство и принцип действия токовых клещей для измерения малых токов

Токовые клещи, предназначенные для измерения токов утечки, существенно отличаются от обычных клещей для измерения больших токов. Они имеют высокую чувствительность, специальную конструкцию магнитопровода и электронную обработку сигнала. Существует два основных принципа построения таких приборов.

6.1. Трансформаторный принцип измерения

Данный принцип основан на явлении электромагнитной индукции. Магнитопровод клещей (разъёмный сердечник) охватывает измеряемый проводник. При протекании тока в проводнике вокруг него возникает магнитное поле, которое пронизывает сердечник. На вторичной обмотке, намотанной на сердечник (или на эквивалентной обмотке с большим числом витков), наводится ЭДС и протекает ток, пропорциональный первичному току.

Математически это выражается формулой:

\( I_2 = \frac{I_1}{N} \)

где \( I_1 \) — измеряемый ток в проводнике, \( I_2 \) — ток во вторичной цепи, \( N \) — число витков вторичной обмотки (или коэффициент трансформации).

Для измерения малых токов утечки (миллиамперный диапазон) применяют сердечники с большим числом витков (часто несколько сотен или тысяч) и последующее усиление сигнала. Современные модели дополнительно оснащают:

• экранированием для снижения влияния внешних магнитных полей;
• специальной формой губок, минимизирующей влияние положения проводника внутри магнитопровода;
• фильтрами для подавления высокочастотных помех и выделения основной гармоники 50 Гц.

Преимущества трансформаторного принципа — простота конструкции, высокая точность на промышленной частоте, отсутствие необходимости во внешнем питании датчика. Основное ограничение — невозможность измерения постоянного тока и низкочастотных составляющих (ниже нескольких герц).

6.2. Принцип на основе эффекта Холла

В клещах, работающих по принципу эффекта Холла, в воздушном зазоре разъёмного магнитопровода размещается полупроводниковый датчик Холла. При протекании тока через измеряемый проводник магнитное поле концентрируется в сердечнике и проходит через датчик. На выходе датчика Холла появляется напряжение Холла \( V_H \), пропорциональное индукции магнитного поля, а значит — и измеряемому току.

Эффект Холла позволяет измерять как переменный, так и постоянный ток, а также низкочастотные и импульсные составляющие. Это особенно важно при диагностике цепей с выпрямителями, частотными преобразователями и импульсными источниками питания, где присутствует постоянная составляющая тока утечки.

Конструктивные особенности современных клещей на эффекте Холла:

• Плавающая конструкция губок, снижающая влияние механических напряжений на магнитопровод и повышающая повторяемость измерений.
• Встроенная термокомпенсация для уменьшения дополнительной погрешности при изменении температуры окружающей среды.
• Микроконтроллерная обработка сигнала с возможностью калибровки по нескольким точкам и хранения коэффициентов в энергонезависимой памяти.
• Высокая линейность характеристики во всём диапазоне измерений.

Недостатком является необходимость питания электронной схемы датчика (обычно от встроенной батареи или внешнего источника).

Выбор принципа работы токовых клещей зависит от конкретных задач. Для большинства работ по поиску утечек в сетях переменного тока 50 Гц достаточно высококачественных трансформаторных клещей с хорошей чувствительностью. При наличии в цепи постоянной составляющей или необходимости анализа формы сигнала предпочтительнее модели на эффекте Холла.

7. Методика измерения тока утечки на практике

Эффективный поиск проблем в проводке с помощью токовых клещей требует системного подхода. Ниже приведена проверенная практическая методика, которую можно применять как на жилых объектах, так и на промышленных предприятиях.

Подготовка к измерениям

1. Ознакомьтесь со схемой электроснабжения объекта: определите границы групп, наличие УЗО, тип системы заземления (TN-S, TN-C-S, TN-C).
2. Подготовьте токовые клещи: проверьте заряд батареи, выполните обнуление показаний в режиме измерения тока утечки, убедитесь в исправности губок и отсутствии загрязнений на магнитопроводе.
3. Обеспечьте безопасность: наденьте средства индивидуальной защиты, убедитесь в отсутствии напряжения на защитных проводниках (при необходимости).
4. Зафиксируйте исходные условия: температура окружающей среды, влажность, наличие включённых мощных потребителей (это важно для последующей интерпретации).

Пошаговый алгоритм поиска утечки

1. Измерение на главном вводе. Охватите клещами все фазные проводники и нулевой рабочий проводник (PE оставьте снаружи). Зафиксируйте значение тока утечки в нормальном режиме работы объекта.
2. Сравнение с расчётным значением. Рассчитайте ожидаемый ток утечки по формуле из ПУЭ 7 п. 7.1.83 и сравните с измеренным. Превышение в 2–3 раза и более уже является сигналом к дальнейшему поиску.
3. Поэтапное отключение групп. Поочерёдно отключайте автоматические выключатели групп и наблюдайте за изменением показаний клещей. Участок, при отключении которого ток утечки значительно снижается, содержит проблему.
4. Углублённая диагностика внутри группы. В проблемной группе измеряйте ток утечки на этажных щитах, в распределительных коробках и на отдельных линиях (розеточные группы, освещение, стационарные потребители).
5. Проверка отдельных электроприёмников. При подозрении на неисправный прибор измеряйте ток утечки непосредственно на его питающем кабеле (охват всех проводников, идущих к прибору).
6. Повторные измерения после устранения дефекта. После ремонта или замены оборудования обязательно повторите измерения для подтверждения эффективности принятых мер.

При измерении очень малых токов утечки (менее 1 мА) рекомендуется несколько раз обернуть пучок проводников вокруг губок клещей — это пропорционально увеличивает чувствительность измерения.

8. Интерпретация результатов измерений

Полученные значения тока утечки необходимо правильно интерпретировать с учётом расчётных данных, условий эксплуатации и типа объекта. Ниже приведена ориентировочная таблица для типичных жилых и общественных зданий.

При интерпретации важно учитывать:

• Наличие большого количества электронной техники с фильтрами помех — она может давать повышенный «нормальный» ток утечки.
• Длину и сечение проводников — длинные линии с большой ёмкостью дают более высокий фоновый ток.
• Режим работы объекта — в ночное время или при минимальной нагрузке ток утечки обычно ниже.
• Сезонность — в сырое время года (весна, осень) ток утечки часто возрастает из-за увлажнения изоляции.

9. Типичные дефекты проводки и оборудования, выявляемые при измерении утечки

Многолетняя практика показывает, что большинство повышенных токов утечки вызывается ограниченным набором типичных неисправностей. Знание этих дефектов значительно ускоряет поиск.

• Повреждение изоляции кабелей и проводов — механические порезы, перетирание в трубах, воздействие грызунов, перегрев в местах соединений. Часто встречается в старых алюминиевых проводках и в местах прохода через строительные конструкции.
• Увлажнение распределительных коробок и щитов — наиболее частая причина в жилых домах. Вода попадает через трещины в стенах, некачественные уплотнения или конденсат. Сопротивление изоляции резко падает, появляется стабильный ток утечки.
• Неисправности стационарных электроприёмников — пробой изоляции ТЭНов в бойлерах, стиральных машинах, электроплитах; повреждение обмоток двигателей; разрушение изоляции шнуров питания.
• Проблемы с заземлением и разделением PEN-проводника — неправильное разделение, окисление контактов, обрыв защитного проводника. В этом случае токи утечки начинают протекать по непредусмотренным путям.
• Деградация изоляции в старых распределительных устройствах — растрескивание и осыпание изоляции автоматов, рубильников, контактных групп под воздействием времени и температуры.
• Некачественный монтаж или ремонт — скрутки без изоляции, использование неизолированных соединителей, прокладка кабеля с повреждённой изоляцией.

В большинстве случаев сочетание двух и более факторов (например, увлажнение + старение изоляции) приводит к значительному росту тока утечки. Токовые клещи позволяют быстро выявить такие комбинированные проблемы без трудоёмкого демонтажа.

10. Погрешности измерений и факторы, влияющие на точность

Как и любое средство измерения, токовые клещи имеют погрешности, которые необходимо учитывать при интерпретации результатов. Согласно основам метрологии, различают основную и дополнительную погрешности.

Основная погрешность — это погрешность средства измерения при нормальных условиях (номинальная температура, отсутствие внешних полей, правильное положение проводника в губках). Для качественных клещей она обычно находится в пределах 1–3 % от измеряемого значения или от конечного значения диапазона.

Дополнительная погрешность возникает при отклонении влияющих величин от нормальных значений. Основные источники дополнительной погрешности при измерении токов утечки:

• Положение измеряемого проводника внутри губок (смещение от центра увеличивает погрешность).
• Температура окружающей среды (выход за пределы рабочего диапазона, обычно –20…+50 °C).
• Внешние магнитные поля (близость мощных токоведущих шин, трансформаторов, электродвигателей).
• Форма кривой измеряемого тока (наличие гармоник от импульсных нагрузок искажает показания, если прибор не имеет режима True RMS).
• Частота сигнала (выход за пределы заявленной полосы пропускания).
• Механическое напряжение в магнитопроводе губок (при сильном сжатии или деформации).

Для получения достоверных результатов рекомендуется проводить 2–3 измерения в разных положениях клещей и усреднять показания. При критически важных измерениях следует учитывать класс точности прибора и вводить поправки на дополнительные погрешности.

11. Сравнение токовых клещей с другими методами диагностики

Токовые клещи — не единственный инструмент для диагностики изоляции и поиска утечек. Рассмотрим сравнение с наиболее распространёнными методами.

На практике наилучшие результаты даёт комплексное применение методов: токовые клещи для быстрого поиска и количественной оценки + мегаомметр для подтверждения дефекта изоляции в обесточенном состоянии.

12. Рекомендации по выбору и эксплуатации токовых клещей для задач поиска утечек

Для эффективной работы по поиску токов утечки в проводке рекомендуется выбирать приборы со следующими характеристиками:

• Диапазон измерения от 0,01 мА (или ниже) — для обнаружения даже незначительных утечек.
• Возможность охвата нескольких проводников одновременно (диаметр губок не менее 30–50 мм).
• Режим True RMS для корректного измерения искажённых сигналов.
• Высокая устойчивость к внешним магнитным полям и хорошая экранировка.
• Удобная конструкция губок (плавающая или с минимальным влиянием положения проводника).
• Широкий рабочий температурный диапазон и защита от влаги (IP54 и выше при работе на объектах).
• Наличие функции удержания показаний, подсветки и звуковой индикации.

При эксплуатации токовых клещей необходимо:

• Регулярно проводить поверку или калибровку в аккредитованной лаборатории (периодичность обычно 1 раз в год или согласно руководству по эксплуатации).
• Хранить прибор в сухом месте при температуре, рекомендованной производителем.
• Перед каждым использованием выполнять визуальный осмотр губок и проверку обнуления.
• Избегать сильного механического воздействия на магнитопровод и резких перепадов температуры.
• При работе вблизи мощных источников магнитных полей использовать дополнительные меры экранирования или изменять положение клещей.

Заключение

Измерение токов утечки с помощью токовых клещей представляет собой современный, безопасный и высокоэффективный метод диагностики состояния электропроводки. Он позволяет выявлять скрытые дефекты изоляции, неисправности оборудования и потенциальные угрозы электробезопасности без отключения потребителей и без трудоёмкого демонтажа.

Правильное применение дифференциального метода, грамотная интерпретация результатов с учётом нормативных требований ПУЭ и понимание источников погрешностей дают специалисту мощный инструмент для поддержания надёжности и безопасности электроустановок. Регулярный контроль токов утечки помогает предотвращать аварии, снижать риск пожаров и поражений электрическим током, а также оптимизировать работу систем защитного отключения.

Если вам необходимо надёжное и точное средство для диагностики состояния электропроводки и своевременного выявления токов утечки, стоит рассмотреть возможность купить современные токовые клещи с соответствующим диапазоном измерений малых токов. Цена качественных приборов варьируется в зависимости от функциональных возможностей и точности, однако инвестиции в такой инструмент быстро окупаются за счёт предотвращения аварийных ситуаций и обеспечения безопасности на объекте.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
