Как работают токовые клещи постоянного и переменного тока: отличие трансформатора от датчика Холла

Оглавление

• Введение
• Общая конструкция токовых клещей
• Трансформаторный принцип работы токовых клещей (для переменного тока)
• Принцип работы токовых клещей на основе эффекта Холла

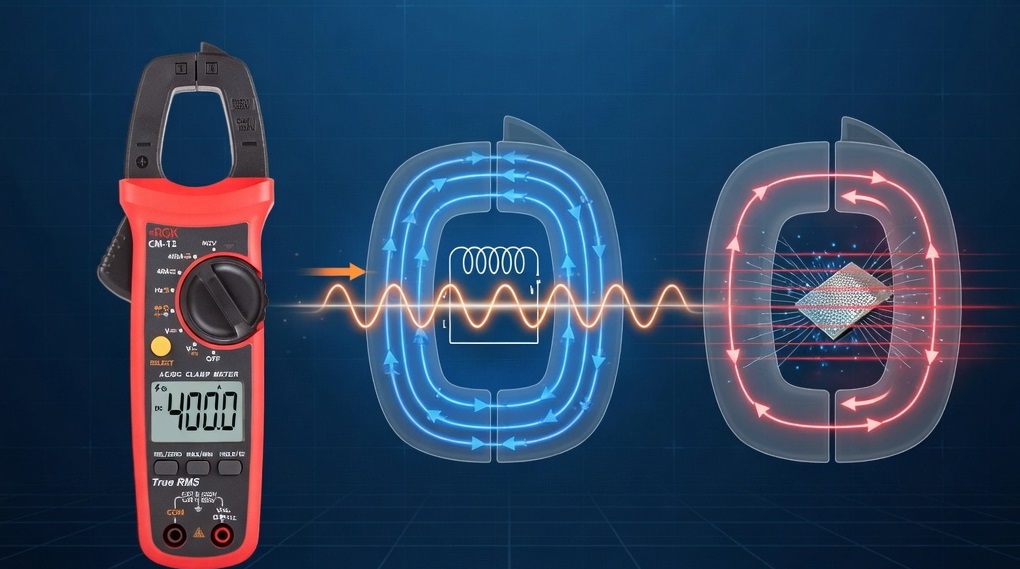

• Сравнительный анализ двух принципов
• Практические рекомендации по выбору типа токовых клещей
• Заключение

Введение

Токовые клещи представляют собой один из наиболее удобных и безопасных инструментов для измерения силы электрического тока в проводниках. Их главное преимущество заключается в возможности проводить измерения без разрыва электрической цепи и без непосредственного контакта с токоведущими частями. Это особенно ценно при работе с действующими электроустановками, в промышленных условиях, при диагностике электродвигателей, трансформаторов, распределительных щитов и систем электроснабжения.

Современные токовые клещи позволяют выполнять измерения как переменного, так и постоянного тока. Однако физические принципы, лежащие в основе их работы, существенно различаются. Существуют два основных типа приборов: токовые клещи, построенные на трансформаторном принципе (на основе закона электромагнитной индукции), и клещи, использующие эффект Холла. Понимание этих отличий необходимо для правильного выбора прибора под конкретную задачу, обеспечения требуемой точности и исключения методических погрешностей.

Трансформаторный принцип позволяет измерять только переменный ток и отличается простотой конструкции. Принцип на основе эффекта Холла обеспечивает возможность измерения как постоянного, так и переменного тока любой формы, включая импульсные сигналы и сигналы со значительной постоянной составляющей. Выбор между ними определяет не только технические возможности измерения, но и удобство эксплуатации, требования к питанию и диапазон решаемых задач.

В данной статье подробно рассматриваются физические основы работы каждого типа токовых клещей, их конструктивные особенности, сильные стороны и ограничения. Особое внимание уделяется именно отличиям в принципах действия, которые напрямую влияют на практическое применение приборов в различных отраслях.

Общая конструкция токовых клещей

Независимо от принципа измерения, токовые клещи имеют сходную общую конструкцию, обеспечивающую удобство и безопасность работы. Основным элементом является разъёмный магнитопровод, выполненный в форме клещей или «прищепки». При измерении губки клещей смыкаются вокруг проводника с током, образуя замкнутый или почти замкнутый магнитный контур.

Магнитопровод изготавливается из специальных магнитомягких материалов с высокой магнитной проницаемостью. Это позволяет эффективно концентрировать магнитное поле, создаваемое измеряемым током, и направлять его на чувствительный элемент. Разъёмная конструкция обеспечивает возможность измерений на уже смонтированных кабелях и шинах без демонтажа.

Внутри или на магнитопроводе располагается чувствительный элемент, который преобразует информацию о магнитном поле в электрический сигнал. В трансформаторных клещах это вторичная обмотка, намотанная на сердечник. В клещах на эффекте Холла — полупроводниковый датчик Холла, размещаемый в небольшом воздушном зазоре сердечника.

Полученный сигнал поступает на электронную схему обработки. В простейших моделях сигнал выводится напрямую, в более совершенных — усиливается, фильтруется, преобразуется в среднеквадратичное значение (true RMS) и отображается на цифровом индикаторе. Многие современные клещи имеют также аналоговый выход для подключения к осциллографам, регистраторам или системам автоматизации.

Важной особенностью любой конструкции токовых клещей является гальваническая развязка между измеряемой цепью и цепями прибора. Это обеспечивает безопасность оператора даже при измерениях в высоковольтных установках и позволяет работать с цепями под напряжением.

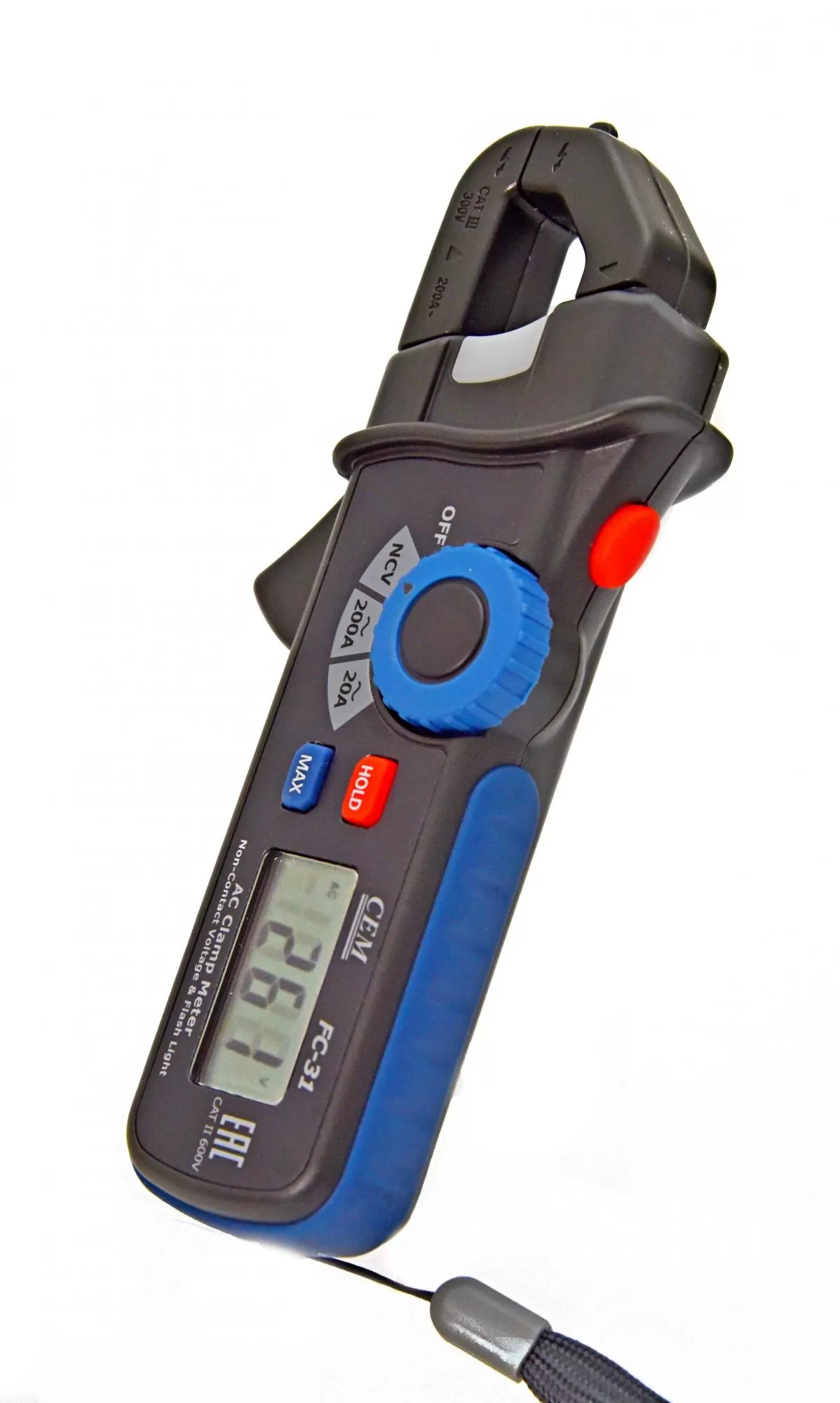

Трансформаторный принцип работы токовых клещей (для переменного тока)

Физические основы и закон электромагнитной индукции

Токовые клещи, работающие по трансформаторному принципу, по сути представляют собой разновидность трансформатора тока с коэффициентом трансформации, определяемым числом витков вторичной обмотки. Основой их работы является закон электромагнитной индукции Фарадея.

Когда по проводнику протекает переменный ток \(I_1\), вокруг него возникает переменное магнитное поле. Это поле замыкается через магнитопровод клещей. Изменяющийся во времени магнитный поток \(\Phi\) пронизывает витки вторичной обмотки, намотанной на сердечник. Согласно закону Фарадея, в обмотке индуцируется электродвижущая сила:

\[ \mathcal{E} = -N \frac{d\Phi}{dt} \]

где \(N\) — число витков вторичной обмотки.

Если вторичная цепь замкнута на низкое сопротивление нагрузки, в ней возникает ток \(I_2\), пропорциональный первичному току. В идеальном случае соотношение токов описывается простой формулой:

\[ I_2 = \frac{I_1}{N} \]

На практике часто выбирают число витков таким образом, чтобы выходной сигнал был удобен для измерения: например, 1 мА на каждый ампер первичного тока или определённое напряжение на номинальном токе. Это позволяет использовать стандартные измерительные приборы для дальнейшей обработки сигнала.

Конструкция и принцип преобразования сигнала

В трансформаторных токовых клещах сердечник обычно выполняется из шихтованной электротехнической стали или специальных сплавов с низкими потерями на гистерезис и вихревые токи. Вторичная обмотка наматывается непосредственно на сердечник или на специальный каркас. Количество витков может достигать нескольких сотен в зависимости от требуемого коэффициента трансформации и диапазона измеряемых токов.

Выходной сигнал может сниматься в виде тока (классический трансформатор тока) или напряжения (если вторичная обмотка нагружена на известное сопротивление). В современных клещах часто устанавливают дополнительный измерительный трансформатор или шунт для преобразования тока в удобный для обработки уровень напряжения.

Поскольку принцип основан на изменении магнитного потока, форма выходного сигнала в значительной степени повторяет форму измеряемого переменного тока. Это позволяет не только измерять действующее значение, но и наблюдать форму сигнала при подключении клещей к осциллографу через соответствующий адаптер.

Ограничения трансформаторного метода

Главным фундаментальным ограничением трансформаторного принципа является невозможность измерения постоянного тока. При постоянном токе магнитный поток через сердечник не изменяется во времени, поэтому производная \(d\Phi/dt\) равна нулю и электродвижущая сила не индуцируется. Прибор просто «не видит» постоянную составляющую тока.

Дополнительные ограничения связаны с:

• Насыщением магнитопровода при превышении допустимого тока — характеристика становится нелинейной, появляются значительные погрешности;
• Ограниченным частотным диапазоном, определяемым свойствами материала сердечника и индуктивностью обмоток (обычно от 40–50 Гц до 1–3 кГц для стандартных моделей);
• Влиянием постоянной составляющей тока даже при измерении переменной составляющей — она может вызвать подмагничивание сердечника и исказить результаты;
• Потерями на вихревые токи и гистерезис, которые возрастают с частотой.

Тем не менее, для классических задач измерения переменного тока промышленной частоты трансформаторные клещи остаются простым, надёжным и экономичным решением.

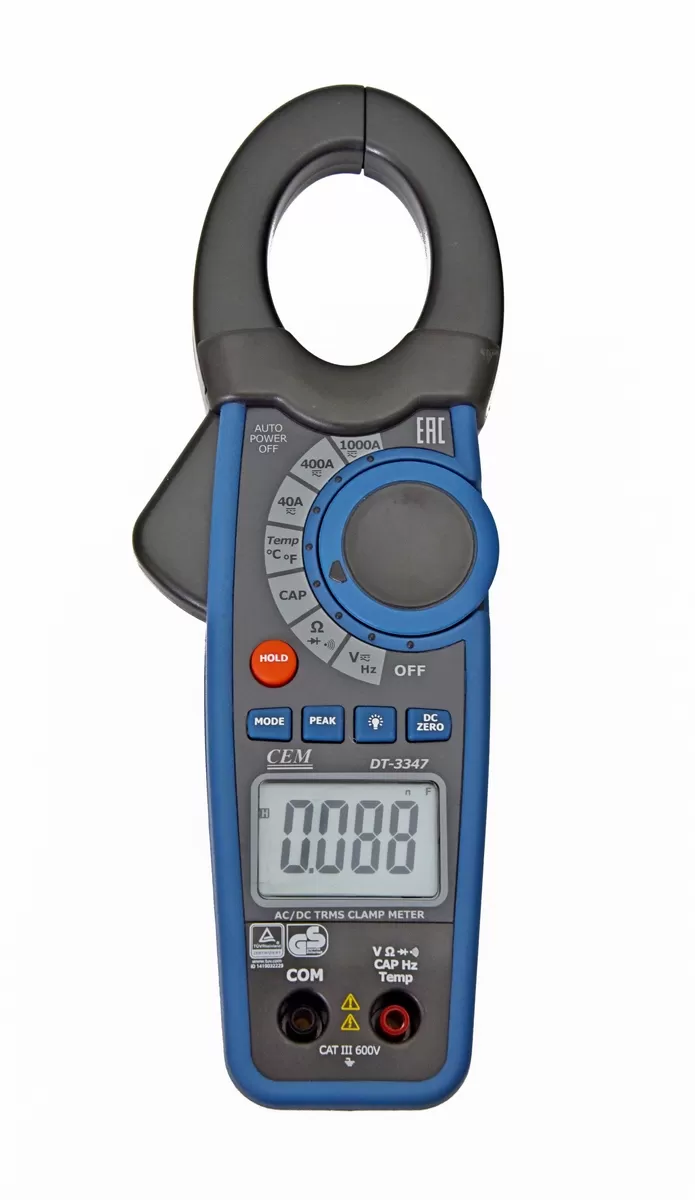

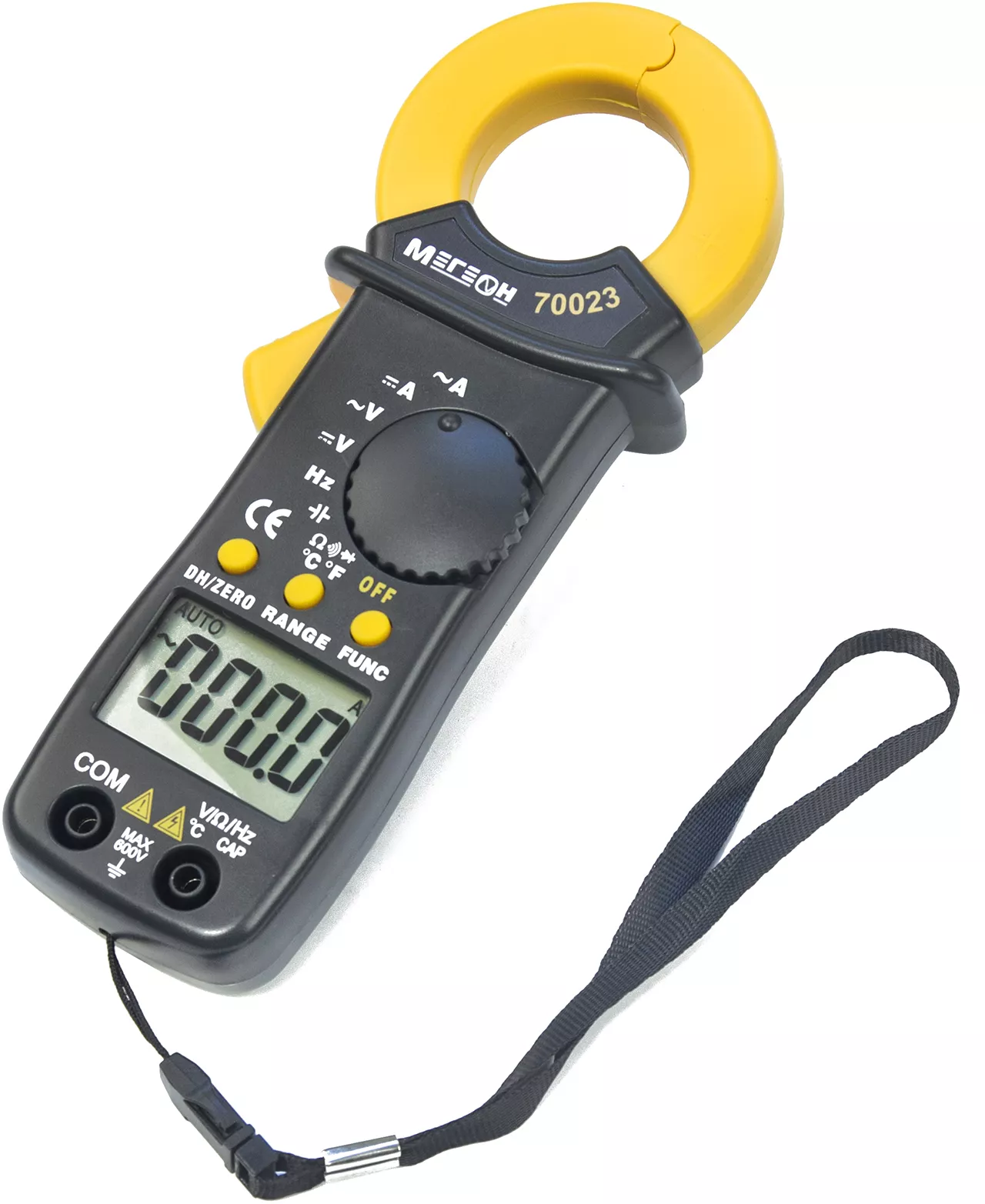

Принцип работы токовых клещей на основе эффекта Холла

Физические основы эффекта Холла

Эффект Холла был открыт в 1879 году американским физиком Эдвином Холлом. Он заключается в возникновении поперечной разности потенциалов в проводнике или полупроводнике с током, помещённом в магнитное поле, перпендикулярное направлению тока.

Физическая природа эффекта связана с действием силы Лоренца на движущиеся носители заряда. Когда через полупроводниковый кристалл пропускают ток смещения \(I_c\), а сам кристалл находится в магнитном поле индукцией \(B\), носители заряда отклоняются в сторону, перпендикулярную как току, так и полю. В результате на противоположных гранях кристалла накапливаются заряды разного знака, создавая электрическое поле, которое уравновешивает силу Лоренца в стационарном состоянии.

Напряжение Холла \(V_H\) описывается формулой:

\[ V_H = \frac{I_c \cdot B}{n \cdot e \cdot t} \]

где \(n\) — концентрация носителей заряда, \(e\) — элементарный заряд, \(t\) — толщина кристалла.

В токовых клещах магнитное поле \(B\) создаётся измеряемым током и концентрируется сердечником. Поэтому напряжение Холла оказывается прямо пропорциональным измеряемому току.

Конструктивные особенности и измерение постоянного тока

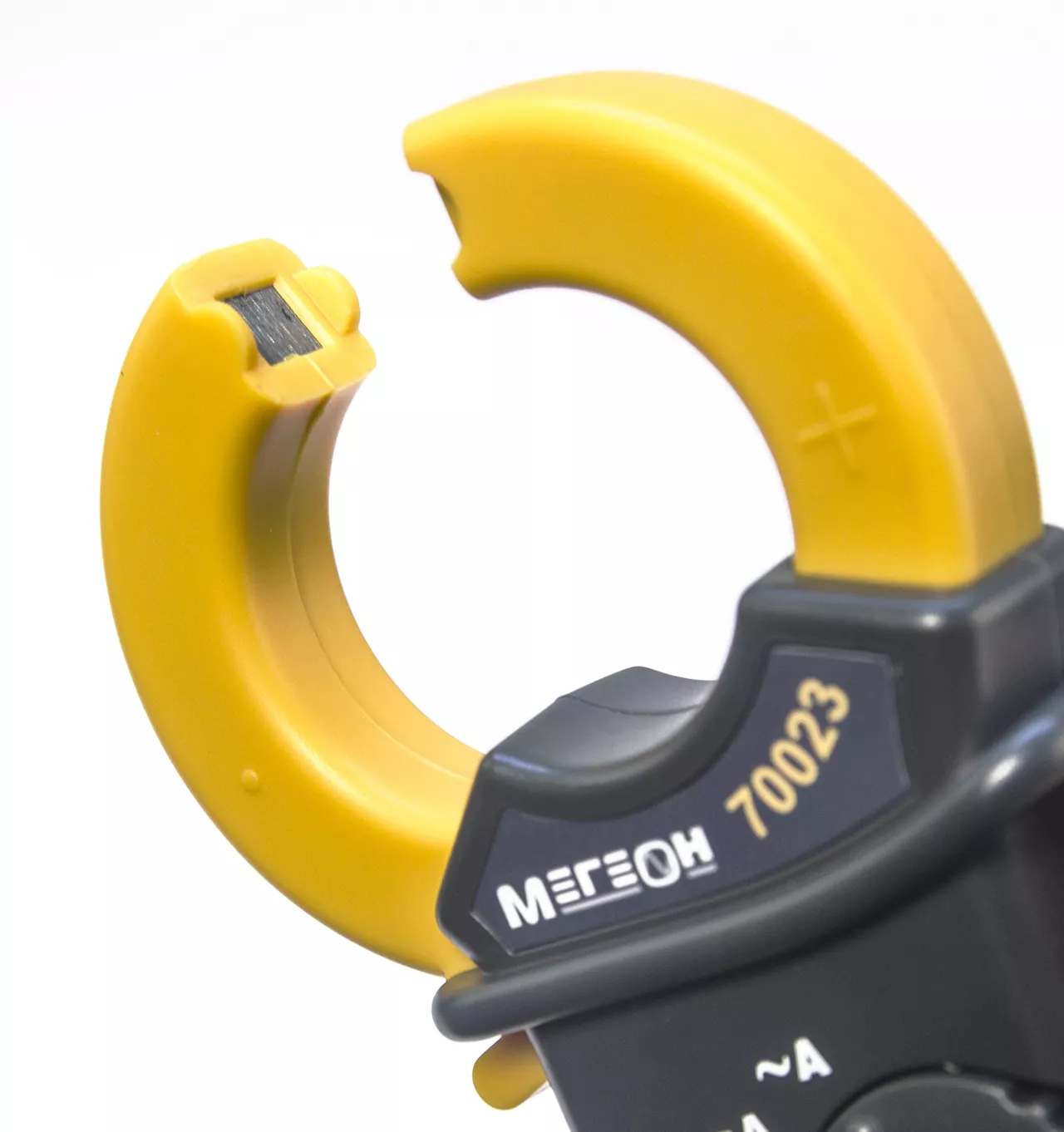

В клещах на эффекте Холла разъёмный сердечник имеет небольшой воздушный зазор, в который помещается тонкий полупроводниковый элемент Холла. Магнитный поток, создаваемый током в проводнике, замыкается через сердечник и проходит через зазор, где и воздействует на датчик.

Для работы эффекта Холла необходимо пропускать через кристалл постоянный ток смещения \(I_c\). Это делает прибор активным — ему требуется источник питания (обычно батарея или аккумулятор). Стабилизация тока смещения и усиление слабого сигнала Холла выполняются встроенной электронной схемой.

Поскольку эффект Холла существует как при постоянном, так и при переменном магнитном поле, такие клещи способны измерять:

• Постоянный ток любой полярности;
• Переменный ток любой формы (синусоидальный, прямоугольный, импульсный);
• Сигналы, содержащие как постоянную, так и переменную составляющие.

Это принципиальное отличие от трансформаторных клещей. Измерение постоянного тока происходит без каких-либо шунтов и без разрыва цепи, что особенно важно при работе с аккумуляторными системами, электромобилями, системами постоянного тока и при диагностике электронных устройств.

Преимущества для измерения переменного тока сложной формы

При измерении переменного тока сложной формы или несинусоидальных сигналов клещи на эффекте Холла часто демонстрируют лучшие метрологические характеристики. Они не подвержены насыщению сердечника в той же степени, что трансформаторные модели, и лучше передают форму сигнала.

Многие современные модели имеют встроенные схемы вычисления истинного среднеквадратичного значения (true RMS), что позволяет точно измерять токи с высоким содержанием гармоник, свойственные, например, приводам с частотным регулированием, импульсным источникам питания и сварочному оборудованию.

Широкий частотный диапазон (от постоянного тока до десятков килогерц) делает холловские клещи универсальным инструментом для исследования переходных процессов, измерения токов в импульсных цепях и работы с высокочастотными составляющими.

Сравнительный анализ двух принципов

Для наглядного понимания принципиальных отличий между трансформаторными токовыми клещами и клещами на основе эффекта Холла приведём подробную сравнительную таблицу.

Как видно из таблицы, фундаментальное отличие заключается в способности измерять постоянный ток. Трансформаторный принцип принципиально не работает с DC, потому что отсутствует изменение магнитного потока. Эффект Холла, напротив, реагирует на саму величину магнитной индукции независимо от того, является ли поле постоянным или переменным.

Ещё одно важное отличие — наличие источника питания. Трансформаторные клещи полностью пассивны и могут работать без батареек, что повышает их надёжность в полевых условиях. Холловские клещи требуют питания для тока смещения датчика, однако это позволяет реализовать дополнительные функции: усиление сигнала, компенсацию температурных дрейфов, вычисление true RMS и цифровую обработку.

По точности при работе с искажёнными сигналами холловские клещи обычно имеют преимущество. Они меньше подвержены влиянию постоянной составляющей и гармоник, которые могут вызывать насыщение сердечника в трансформаторных моделях. Это делает их предпочтительными при измерениях в системах с частотными преобразователями, импульсными нагрузками и в автомобильной электронике.

Кроме того, трансформаторные клещи обычно легче и компактнее в бюджетном сегменте, что удобно для мобильной работы. Однако для профессиональной диагностики современного оборудования с большим количеством электронных компонентов и частотными регуляторами холловские модели становятся практически незаменимыми.

Ещё одно важное различие проявляется при работе с большими токами и импульсными нагрузками. В трансформаторных клещах при резких бросках тока возможно временное насыщение сердечника, что приводит к искажению формы сигнала и завышению или занижению показаний. Клещи на эффекте Холла благодаря электронной обработке сигнала лучше справляются с такими режимами и сохраняют линейность характеристики в более широком диапазоне.

Таким образом, трансформаторный принцип остаётся оптимальным выбором для рутинных измерений переменного тока промышленной частоты в электросетях и силовом оборудовании. Принцип на основе эффекта Холла обеспечивает универсальность и точность в условиях, где присутствует постоянный ток, сложная форма сигнала или требуется высокая достоверность измерений в широком частотном диапазоне.

Практические рекомендации по выбору типа токовых клещей

Правильный выбор типа токовых клещей напрямую влияет на точность результатов, удобство работы и безопасность измерений. При подборе прибора необходимо учитывать характер измеряемого тока, условия эксплуатации и требования к метрологическим характеристикам.

Основные критерии выбора можно сформулировать в виде чёткого перечня:

• Тип измеряемого тока — если в цепи присутствует только переменный ток промышленной частоты без значительной постоянной составляющей, достаточно трансформаторных клещей. При наличии постоянного тока, смешанных сигналов или необходимости измерения импульсных токов требуется принцип на основе эффекта Холла.
• Форма сигнала и содержание гармоник — для несинусоидальных токов и сигналов с высоким коэффициентом искажений предпочтительны клещи с функцией true RMS, которые чаще реализуются в холловских моделях.
• Максимальное значение тока и диаметр проводника — необходимо убедиться, что диапазон измерения и размер раскрытия губок соответствуют объекту измерения. Для больших токов (свыше 1000 А) чаще применяют модели с увеличенным диаметром охвата.
• Требования к частотному диапазону — при измерениях на повышенных частотах или при исследовании переходных процессов холловские клещи обеспечивают более широкую полосу пропускания.
• Необходимость питания — если измерения проводятся в условиях, где замена батареек затруднительна, лучше выбрать пассивные трансформаторные модели.
• Класс точности и дополнительные функции — для прецизионных измерений и работы в составе автоматизированных систем выбирают приборы с высокой точностью и возможностью передачи данных.
• Условия эксплуатации и безопасность — для работы в распределительных устройствах высокого напряжения важны категория измерений (CAT) и наличие прочной изоляции губок.

Для удобства выбора в зависимости от типичных задач рекомендуется ориентироваться на следующую таблицу:

При эксплуатации любых токовых клещей важно соблюдать правила безопасности: не превышать максимальный допустимый ток, правильно смыкать губки без зазоров, избегать измерений вблизи сильных внешних магнитных полей, которые могут влиять на показания. Регулярная поверка и калибровка прибора обеспечивают сохранение заявленной точности на протяжении всего срока службы.

Выбор между двумя принципами не всегда является взаимоисключающим. В некоторых случаях целесообразно иметь в арсенале оба типа приборов: трансформаторные — для повседневных измерений переменного тока, а холловские — для сложных диагностических задач. Это позволяет оптимизировать затраты и повысить эффективность работы службы КИПиА.

Заключение

Токовые клещи на трансформаторном принципе и на основе эффекта Холла решают одну и ту же задачу — измерение тока без разрыва цепи, — но делают это принципиально разными физическими способами. Трансформаторный метод опирается на закон электромагнитной индукции и работает исключительно с переменным током, обеспечивая простоту конструкции, отсутствие необходимости в питании и высокую надёжность в классических электросетях. Принцип Холла использует взаимодействие магнитного поля с носителями заряда в полупроводнике и позволяет измерять как постоянный, так и переменный ток любой формы, включая сигналы со значительной постоянной составляющей.

Выбор конкретного типа прибора должен основываться на характере измеряемого тока, требуемой точности, условиях эксплуатации и наличии дополнительных функций. Понимание этих отличий помогает избежать методических ошибок и получить достоверные результаты измерений в самых разнообразных практических ситуациях — от обслуживания промышленных электроустановок до диагностики сложных электронных систем.

Современные токовые клещи, независимо от принципа действия, остаются одним из самых востребованных инструментов в арсенале специалистов по контрольно-измерительным приборам и автоматике. Грамотный подход к их выбору и применению напрямую влияет на качество диагностики оборудования, безопасность работ и эффективность производственных процессов.

При выполнении регулярных измерений токов в промышленных и лабораторных условиях важно правильно подобрать тип токовых клещей в зависимости от характера тока и требуемых характеристик. Купить подходящий прибор с оптимальным соотношением цены и функциональных возможностей можно в специализированном магазине измерительной техники — цена зависит от диапазона измерений, класса точности и наличия дополнительных функций, таких как true RMS или аналоговый выход.

Материал подготовил технический директор НПП "КИПОФФ" Березин Александр Сергеевич
