Токовые клещи при диагностике промышленного электрооборудования

Введение

В отличие от традиционных методов измерения тока с помощью шунтов или трансформаторов тока, требующих вмешательства в схему, токовые клещи обеспечивают оперативность и безопасность диагностики. Приборы этого типа активно применяются службами эксплуатации, ремонтными бригадами и специалистами по энергоаудиту на объектах энергетики, нефтехимии, металлургии, машиностроения и других отраслей.

Современные цифровые токовые клещи сочетают в себе функции измерения тока, напряжения, сопротивления, ёмкости, частоты и даже температуры. Многие модели поддерживают режим истинного среднеквадратичного значения (True RMS), что критически важно при работе с несинусоидальными токами, характерными для частотных преобразователей и систем с нелинейными нагрузками.

В данной статье подробно рассмотрены физические принципы работы токовых клещей, их конструктивные особенности, критерии выбора для промышленных задач, а также практические методики диагностики наиболее распространённого электрооборудования — асинхронных двигателей, трансформаторов, кабельных линий и приводов с регулируемой скоростью.

Внедряя DT-3368 в ежедневную практику диагностики, вы оптимизируете процессы и экономите время — рекомендуем купить DT-3368 клещи электроизмерительные True RMS всем специалистам отрасли.

Принципы работы токовых клещей

Понимание физических принципов, лежащих в основе работы токовых клещей, позволяет правильно интерпретировать результаты измерений и выбирать прибор под конкретные производственные задачи. Существует два основных подхода к измерению тока с помощью клещевых устройств.

Трансформаторный принцип измерения переменного тока

Классические токовые клещи для переменного тока работают по принципу трансформатора тока. Проводник с измеряемым током выполняет роль первичной обмотки с одним витком, а вторичная обмотка размещена внутри разъёмных губок прибора.

При протекании переменного тока по проводнику вокруг него возникает переменное магнитное поле. Это поле замыкается через ферромагнитный сердечник клещей и наводит во вторичной обмотке ток, пропорциональный измеряемому.

На практике вторичный ток преобразуется во внутреннем измерительном шунте в напряжение, которое оцифровывается и отображается на дисплее. Точность измерения зависит от качества сердечника, плотности прилегания губок и отсутствия зазора в магнитной цепи.

Преимуществом трансформаторного принципа является гальваническая развязка и отсутствие необходимости во внешнем питании для датчика. Однако такие клещи не способны измерять постоянный ток и имеют ограниченную полосу частот (обычно до нескольких килогерц).

Принцип действия на основе эффекта Холла

Для измерения как переменного, так и постоянного тока применяются токовые клещи, использующие эффект Холла. В зазоре разъёмного магнитопровода размещается тонкий полупроводниковый кристалл, через который пропускается постоянный ток возбуждения \(I_d\).

Магнитное поле, создаваемое измеряемым током, отклоняет носители заряда в кристалле, в результате чего на противоположных гранях возникает поперечная разность потенциалов — напряжение Холла.

Поскольку напряжение Холла пропорционально магнитной индукции, а последняя — измеряемому току, прибор получает линейный сигнал, пригодный для измерения как постоянного, так и переменного тока (в том числе с искажённой формой).

Современные модели с датчиком Холла дополнительно оснащаются схемами компенсации температурного дрейфа и усилителями с низким уровнем шума, что позволяет достигать погрешности измерения на уровне 1–2 % даже в промышленных условиях.

Конструктивные особенности и разновидности токовых клещей

По конструктивному исполнению и функциональности токовые клещи можно разделить на несколько основных групп, каждая из которых имеет свою область оптимального применения в промышленности.

Клещи-адаптеры («прищепки»)

Это упрощённые устройства без встроенного дисплея и источника питания. Они преобразуют измеряемый ток в пропорциональное напряжение или ток и подключаются к мультиметру или осциллографу. Такие адаптеры удобны при необходимости частых измерений в разных точках схемы и отличаются низкой стоимостью. Диаметр охвата обычно составляет 19–35 мм, диапазон токов — до 400–1500 А.

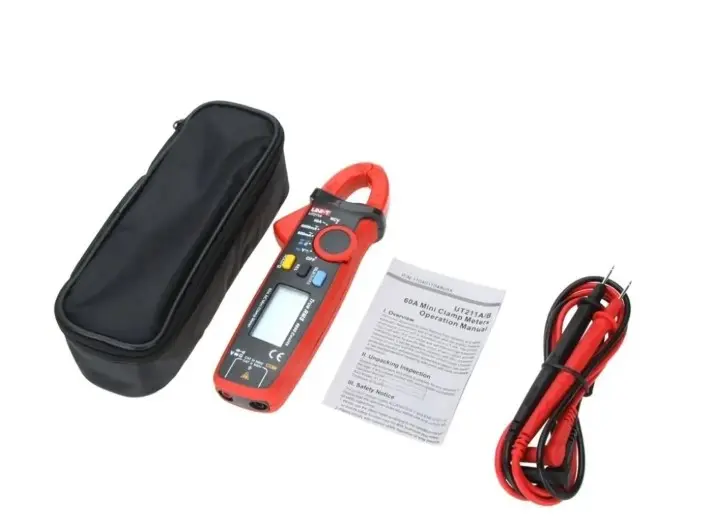

Цифровые токовые клещи-мультиметры

Наиболее распространённый тип для промышленной диагностики. Прибор объединяет в одном корпусе датчик тока, измерительную схему и многофункциональный дисплей. Современные модели позволяют измерять:

• переменный и постоянный ток;
• переменное и постоянное напряжение;
• сопротивление и прозвонку цепей;
• ёмкость конденсаторов;
• частоту и коэффициент заполнения;
• температуру (с внешним датчиком);
• активную, реактивную и полную мощность (в продвинутых моделях).

Важной особенностью является наличие режима True RMS, обеспечивающего корректное измерение действующего значения несинусоидальных токов и напряжений, характерных для частотных преобразователей и систем с тиристорным управлением.

Специализированные модели

Отдельную группу составляют клещи с расширенными возможностями: измерением пусковых токов (INRUSH), регистрацией минимума и максимума, передачей данных по Bluetooth, а также модели с гибкими измерительными петлями (Rogowski coil) для токов до нескольких тысяч ампер на толстых шинах.

Основные технические характеристики и критерии выбора

При выборе токовых клещей для диагностики промышленного электрооборудования необходимо учитывать комплекс параметров, определяющих пригодность прибора для решения конкретных задач.

Для оперативной диагностики в распределительных шкафах и на щитах часто применяют компактные модели с небольшим диаметром охвата. В случаях, когда требуется измерять как переменный, так и постоянный ток (системы с выпрямителями, аккумуляторные приводы, солнечные инверторы), предпочтение отдаётся приборам на базе эффекта Холла.

При работе с толстыми силовыми кабелями и шинами важно наличие достаточного диаметра губок. Модели с увеличенным раскрытием позволяют охватывать проводники без необходимости их демонтажа.

Наличие режима True RMS становится обязательным требованием при диагностике оборудования, питающегося через частотные преобразователи, где форма тока далека от синусоидальной.

Применение токовых клещей при диагностике промышленного электрооборудования

Токовые клещи являются универсальным инструментом для проведения как плановой, так и внеочередной диагностики. Ниже рассмотрены наиболее типичные и востребованные сценарии их применения на промышленных объектах.

Диагностика асинхронных электродвигателей и приводов

Асинхронные двигатели остаются основным потребителем электроэнергии на большинстве промышленных предприятий. Их доля в общем электропотреблении часто превышает 60–70 %. Поэтому своевременная диагностика состояния двигателей напрямую влияет на энергоэффективность и надёжность производства.

С помощью токовых клещей можно выполнить следующие виды измерений без остановки оборудования:

• Измерение тока холостого хода — позволяет оценить состояние подшипников, муфты и отсутствие механической нагрузки.
• Измерение рабочего тока под нагрузкой — сравнение с номинальным значением по паспортной табличке даёт представление о степени загрузки двигателя.
• Проверка симметрии фазных токов — разница между фазами более 10–15 % свидетельствует о несимметрии напряжения питания, межвитковом замыкании или плохом контакте в клеммной коробке.
• Захват пускового тока (функция INRUSH) — позволяет зафиксировать кратковременный бросок тока при прямом пуске, который может достигать 5–8 номинальных значений.

Особенно полезны модели с функцией INRUSH при пусконаладочных работах и после ремонта двигателей. Прибор фиксирует максимальное значение тока в течение первых нескольких периодов, что даёт объективную информацию о состоянии обмоток и механической части привода.

При наличии частотного преобразователя измерения рекомендуется проводить как на входе, так и на выходе преобразователя. На выходе ЧП ток имеет несинусоидальную форму, поэтому обязательно использование режима True RMS.

Для измерения токов в цепях двигателей мощностью до 200 кВт обычно достаточно диапазона 400–600 А. В случаях, когда двигатель имеет тяжёлый пуск или работает в повторно-кратковременном режиме, целесообразно выбирать приборы с верхним пределом 1000 А и функцией захвата пиков.

Контроль силовых трансформаторов и распределительных устройств

Силовые трансформаторы являются ключевыми элементами систем электроснабжения промышленных предприятий. Их надёжная работа напрямую влияет на бесперебойность технологических процессов. Токовые клещи позволяют проводить оперативный контроль параметров трансформаторов без отключения потребителей.

Основные виды измерений, выполняемых с помощью токовых клещей:

• Ток холостого хода (ток намагничивания) — в нормальном состоянии составляет 2–10 % от номинального тока. Значительное увеличение тока холостого хода указывает на межвитковое замыкание в обмотках, ухудшение изоляции или проблемы с сердечником.
• Ток нагрузки — сравнение с паспортными данными позволяет оценить степень загрузки трансформатора и выявить перегрузку отдельных фаз.
• Несимметрия фазных токов — разница более 10–15 % между фазами свидетельствует о несимметрии нагрузки или проблемах в самой обмотке.
• Измерение токов в нейтрали — помогает обнаружить утечки и несимметрию в сети с заземлённой нейтралью.

При проведении измерений на распределительных устройствах важно учитывать, что токи в шинах могут достигать нескольких тысяч ампер. В таких случаях рекомендуется использовать модели с большим диаметром охвата губок или гибкие измерительные петли.

Диагностика кабельных линий и шинопроводов

Кабельные линии и шинопроводы являются наиболее уязвимыми элементами распределительных сетей. Перегрев из-за перегрузки или плохих контактов часто приводит к аварийным отключениям и пожарам.

С помощью токовых клещей можно:

1. Определить фактическую нагрузку кабеля и сравнить её с допустимой по сечению и способу прокладки.
2. Выявить несимметрию токов в трёхфазных кабелях, что указывает на неравномерную загрузку фаз или повреждение изоляции одной из жил.
3. Обнаружить повышенные токи в защитных проводниках и экранах кабелей, свидетельствующие о проблемах с заземлением или утечках.
4. Провести тепловизионный контроль косвенно — по аномально высоким токам в отдельных участках.

Особенно важно регулярно контролировать токи в кабелях, питающих мощные потребители с переменной нагрузкой (компрессоры, насосы, конвейеры). Превышение допустимого тока даже на 10–15 % в течение длительного времени значительно сокращает срок службы изоляции.

Работа с частотными преобразователями и системами плавного пуска

Частотные преобразователи (ЧП) и устройства плавного пуска стали стандартом в современном промышленном приводе. Однако они создают специфические условия для измерений тока.

На входе частотного преобразователя ток имеет выраженные гармонические составляющие. На выходе сигнал представляет собой широтно-импульсную модуляцию. В обоих случаях обычные средневыпрямляющие клещи дают значительную погрешность.

Для корректных измерений необходимо использовать приборы с режимом True RMS. Такие модели правильно учитывают действующее значение тока независимо от формы кривой.

Типичные задачи диагностики:

• Измерение входного тока ЧП для оценки загрузки питающей сети и фильтров гармоник.
• Измерение выходного тока для контроля состояния двигателя и кабеля между ЧП и двигателем.
• Оценка пусковых токов при использовании устройств плавного пуска.
• Выявление повышенных гармоник, которые могут приводить к дополнительному нагреву обмоток двигателя и снижению его ресурса.

При измерениях на выходе частотного преобразователя рекомендуется располагать клещи как можно ближе к двигателю, чтобы минимизировать влияние экранирования и паразитных ёмкостей кабеля.

Выявление проблем качества электроэнергии и утечек тока

Помимо прямого измерения нагрузочного тока, токовые клещи помогают выявлять скрытые проблемы качества электроэнергии.

Наиболее информативными являются следующие измерения:

• Несимметрия токов в трёхфазной системе — приводит к дополнительному нагреву двигателей и трансформаторов.
• Повышенные токи в нулевом проводе — часто вызваны гармониками третьего порядка от нелинейных нагрузок (компьютеры, светодиодное освещение, частотные преобразователи).
• Токи утечки на землю — при наличии чувствительных моделей с диапазоном от десятков миллиампер можно обнаружить ухудшение изоляции без отключения оборудования.
• Кратковременные броски тока — свидетельствуют о проблемах с контактами, дуговыми разрядами или неисправностью коммутационной аппаратуры.

Регулярный мониторинг этих параметров позволяет перейти от реактивного ремонта к профилактическому обслуживанию и существенно снизить количество внеплановых остановов.

Особенности измерений в реальных промышленных условиях

Промышленная среда накладывает жёсткие требования к точности и надёжности измерений. На результаты могут влиять несколько факторов.

Влияние температуры окружающей среды

Большинство токовых клещей имеют гарантированную точность в диапазоне 0…+40 °C. При работе в горячих цехах или на открытом воздухе зимой погрешность может возрастать. Рекомендуется делать несколько измерений и усреднять результат, а также периодически проверять прибор на эталонной нагрузке.

Электромагнитные помехи

Вблизи мощных электродвигателей, сварочных аппаратов и тиристорных регуляторов возникают сильные магнитные поля. Они могут наводить помехи в измерительной цепи. Для снижения влияния помех рекомендуется:

• располагать прибор перпендикулярно к источнику помех;
• использовать режим усреднения (AVERAGE), если он предусмотрен;
• выполнять несколько измерений в разных положениях губок и брать среднее значение.

Безопасность при работе с токовыми клещами и нормативные требования

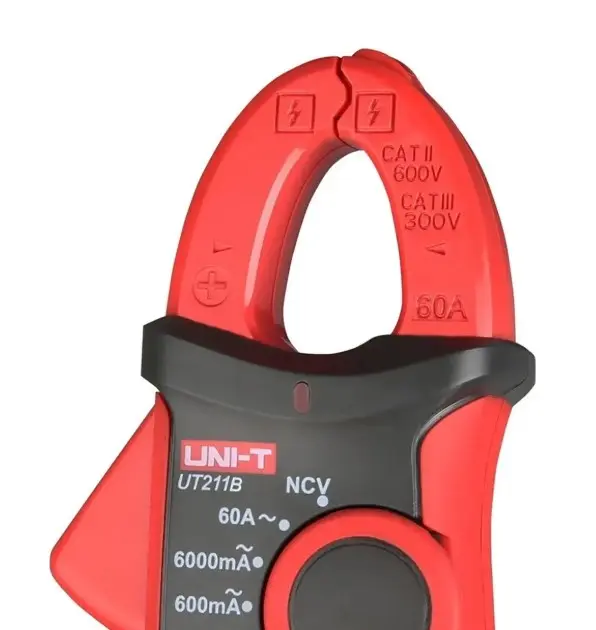

Категории безопасности (CAT)

Все современные токовые клещи маркируются категориями CAT II, CAT III или CAT IV согласно стандарту IEC 61010. Категория определяет максимальное напряжение и уровень защиты от импульсных перенапряжений:

• CAT II — для измерений в цепях, подключённых к розеткам (до 600 В);
• CAT III — для измерений в распределительных щитах и на вводах зданий (до 1000 В);
• CAT IV — для измерений на вводах от воздушных линий и в главных распределительных устройствах.

Для большинства промышленных объектов рекомендуется выбирать приборы категории не ниже CAT III 600 В или CAT IV 300 В.

Нормативные документы

При эксплуатации токовых клещей необходимо руководствоваться следующими документами:

• ПУЭ (Правила устройства электроустановок) — требования к измерениям в электроустановках;
• ПОТ при эксплуатации электроустановок (Приказ Минтруда России) — правила охраны труда;
• ГОСТ 22261-94 — общие технические условия на средства измерений электрических величин;
• Федеральный закон № 102-ФЗ «Об обеспечении единства измерений» — требования к поверке приборов.

Основные правила безопасной работы

1. Перед измерением убедиться в исправности изоляции губок и корпуса прибора.
2. Не измерять токи на голых проводниках без применения дополнительных средств защиты.
3. При работе в распределительных устройствах выше 1000 В использовать средства индивидуальной защиты (диэлектрические перчатки, боты, защитные очки).
4. Не превышать максимальный допустимый ток и напряжение, указанные на приборе.
5. При измерении в цепях с возможным появлением импульсных перенапряжений выбирать прибор соответствующей категории CAT.
6. После измерения проверять отсутствие напряжения на корпусе прибора перед его отключением.

Эксплуатация, поверка и техническое обслуживание токовых клещей

Для обеспечения точности и долговечности прибора необходимо соблюдать правила эксплуатации и своевременно проводить техническое обслуживание.

Ежедневное обслуживание

• После каждого использования очищать губки от пыли и загрязнений мягкой сухой тканью.
• Проверять состояние изоляции проводов и корпуса.
• Хранить прибор в защитном чехле при температуре от –20 до +60 °C и влажности не более 80 %.

Периодическая поверка

Согласно требованиям законодательства, средства измерений, используемые в сфере государственного регулирования, подлежат периодической поверке. Для токовых клещей, применяемых в промышленной диагностике, межповерочный интервал обычно составляет 1–2 года (в зависимости от интенсивности использования и требований предприятия).

При поверке проверяются:

• погрешность измерения тока на всех диапазонах;
• линейность характеристики;
• работа всех дополнительных функций (True RMS, INRUSH, измерение напряжения и сопротивления);
• состояние изоляции и безопасность.

Рекомендации по продлению срока службы

Соблюдение следующих правил позволяет значительно увеличить ресурс прибора:

Заключение

Если вы ищете надёжный и удобный инструмент для регулярной диагностики промышленного электрооборудования, вы можете купить подходящие токовые клещи по выгодной цене, подобрав модель под конкретные задачи вашего производства — от компактных приборов для полевых работ до мощных моделей с расширенным функционалом и большим диаметром охвата.

Материал подготовил технический директор НПП «КИПОФФ» Березин Александр Сергеевич
